Вертикальный быстросъемный зажим с горизонтальным основанием

Информация о продукте:

• вертикальный зажим с открытым рычагом и горизонтальной опорой от AMF,
• оцинкованные и пассивированные,
• смазанные опорные точки,
• эргономичная маслостойкая ручка с большой поверхностью для рук и мягким компонентом,
• безопасное зажимное устройство с защитой пальцев,
• не ослабляемый зажимной винт на конце зажимного рычага.

Советы:

• угол открытия можно увеличить, вдавив стопорный штифт.

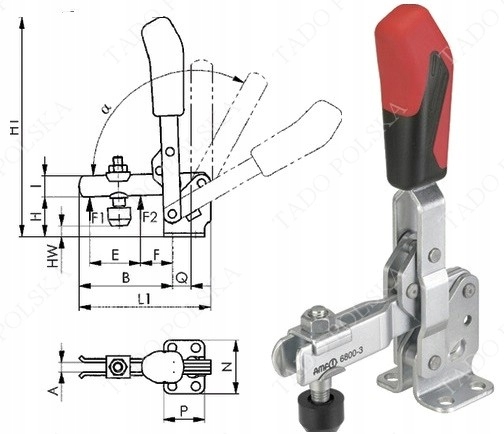

Технические характеристики:

• размер: 1,
• f1: 0,6 кН,
• f2: 1,1 кН,
• прижимной винт: M5 x 30,
• вес: 105 г,
• a: 5,
• b: 39,
• c: 16,0,
• d: 4,5,
• e: 18,
• f [мм/U]: 6,0,
• h1: 98,5,
• hw мин.: -4,0,
• hw макс.: 2,0,
• i: 10,
• k: 5,5,
• л: –,
• л1: 61,
• л2: 59,
• м: 22,5–26,0,
• n: 35,
• р: 27,
• testj: 95°,
• h: 19,0,
• m1: –.

Режим: 6800-1

EAN: 4020772090012
