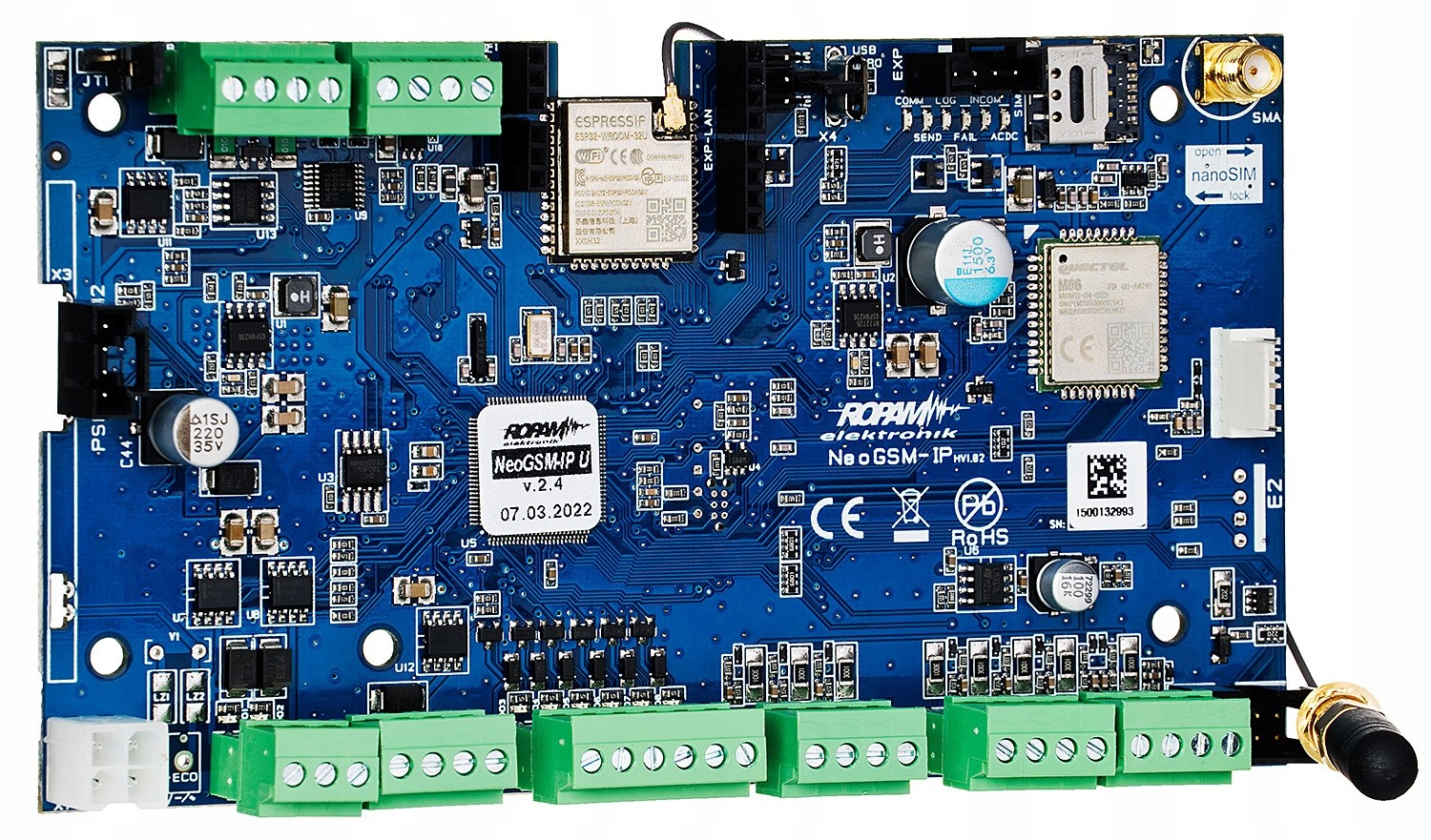

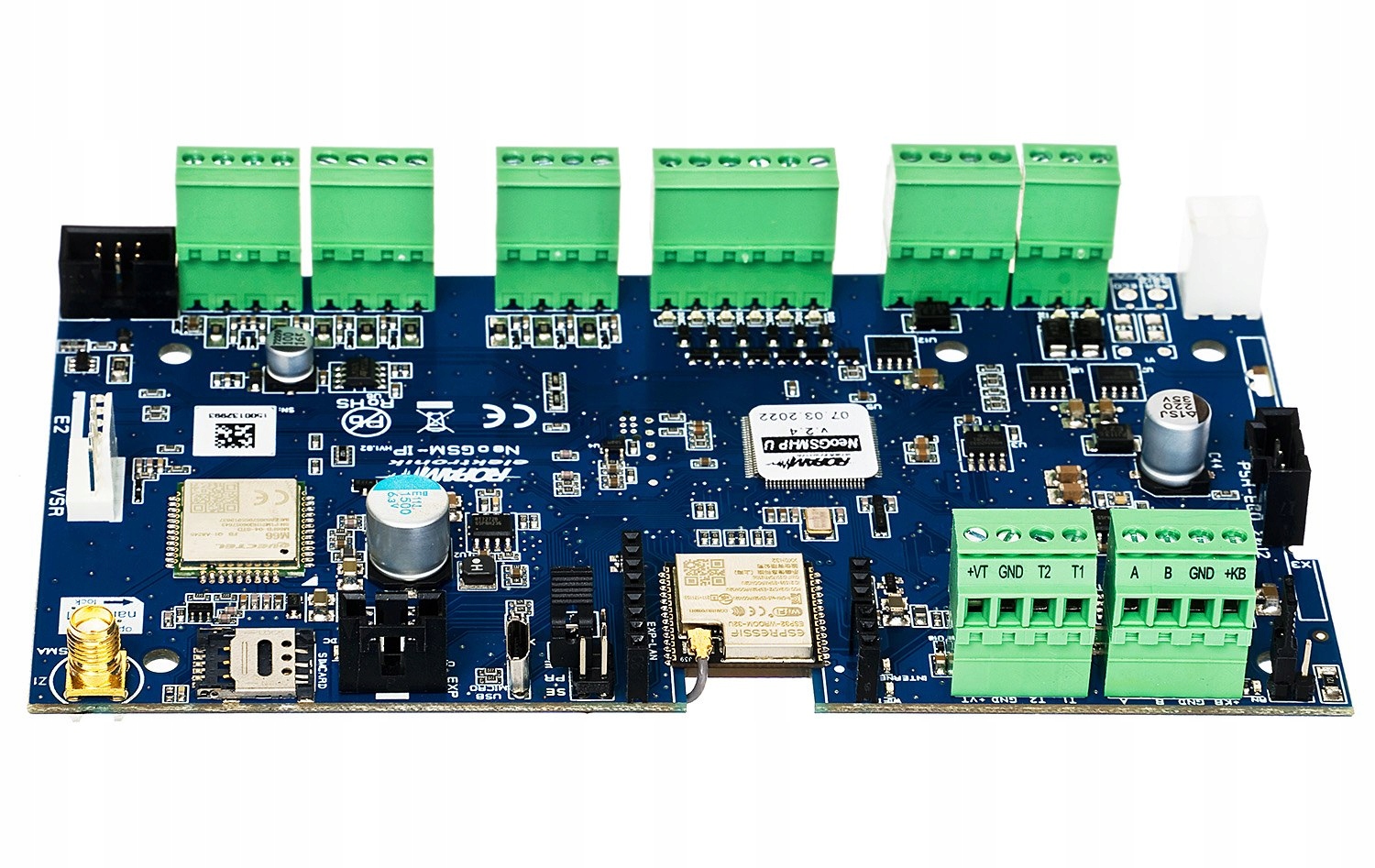

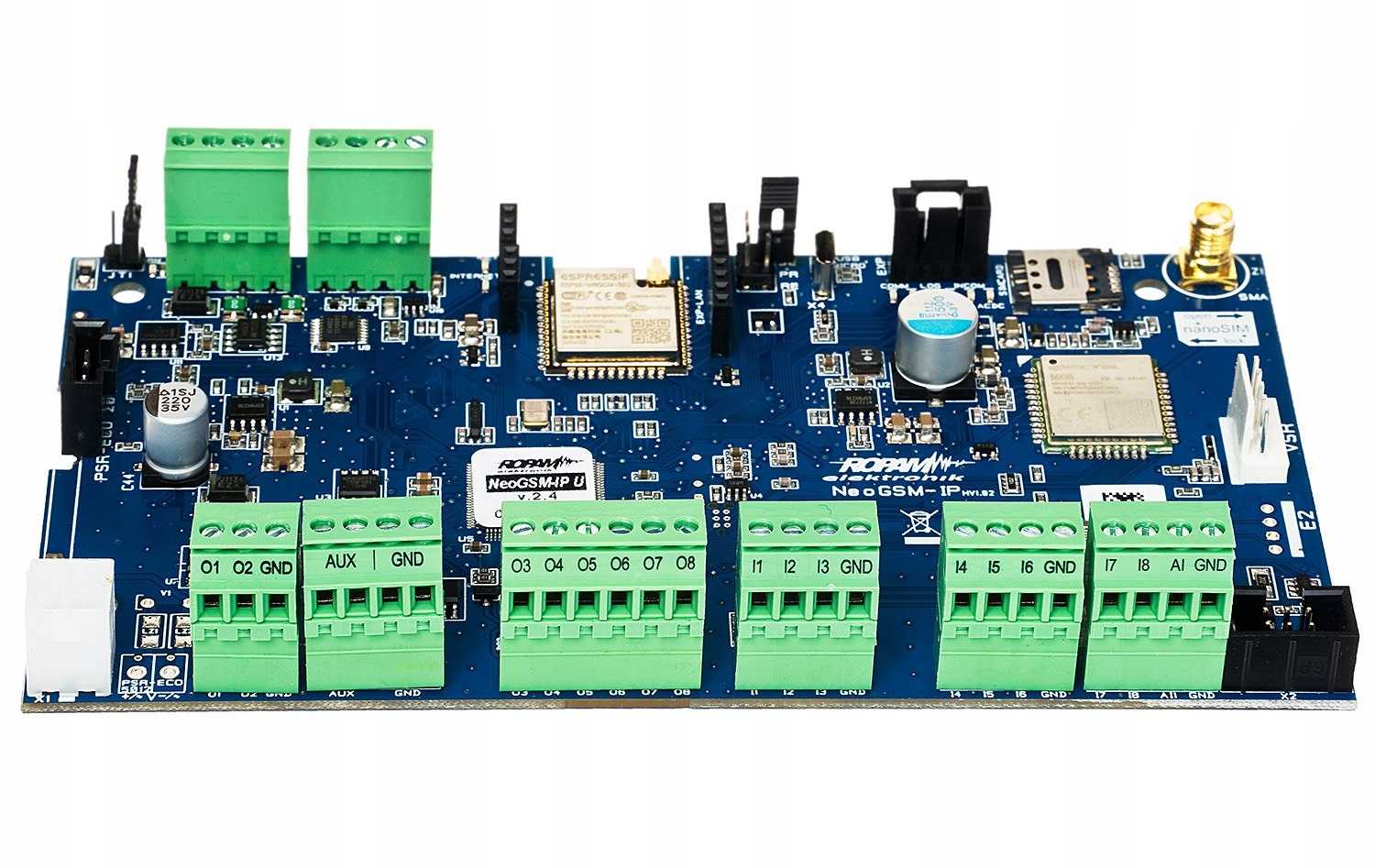

Панель сигнализации NeoGSM-IP-U с WIFI-антенной

Описание

Панель управления аварийной сигнализацией от Ropam neogsm-IP с периферийными устройствами-это решение, интегрирующее систему передачи сигналов для электронной кражи и автоматизации дома. Встроенный модуль GSM и модуль Wi -Fi позволяют управлять дистанционным управлением и системным управлением. Благодаря модульной конструкции система может быть расширена и адаптирована к изменяющимся потребностям пользователей. Строительство и функции в соответствии с PN-EN 50131-3, степень 2.

Уникальные функции

Панель управления имеет уникальные функции по сравнению с конкурентны это самая функциональная система на рынке в своем классе Mi.in.

Service Service: версия TPR-4 и TPR-4S

Аудиомодуль AUMR-1 (микрофон), что позволяет выйти по функции управления объектом и аудио-проверки

KeyGSM Идентифицируя номер телефона (Callerid так называемый зажим) Контроль физических параметров, например Телефон

Гибкое управление бдением: сенсорные панели, SMS, система ввода, радио-пилоты (PSR-RF), в соответствии с требованиями текущих установок: «От необработанного состояния до резиденции»

Синтетическая речь Синтетический VSR -2, позволяющий отправлять 16 голосовых сообщений, содержащих уникальную информацию о событии (голос) или VSR -1 -позволяя отправлять голосовое сообщение (голос)

LogicProcessor:

• Усовершенствованные логические функции, арифметические функции, счетчики, реле времени
• до 10 независимых логических условий (если блоки. .Then ... else)
• 20 временных ретрансляций для выполнения времени и логических функций
• Создатель логики или редактора скриптов (язык скрипта C), симулятор: конкретное нападение и предварительный просмотр на Script

DTMF Service:

• Управление выводом O1-O8, окончательное голосовое уведомление, открытие «болта» в VAR -1 Модуль

Мониторинг GPRS:

• Сотрудничество с MSR Manager
• Сотрудничество с чистой станцией Kronos. (Контроллер RopamDirect) - зашифрованная передача TCP/IP, два IP -адреса, запасная передача SMS, параллельная работа с режимом SMS/Voice Notification

Программа Системного программирования и конфигурации NEOGSM-IP-диспетчера выполняется для настройки программного обеспечения NEOGSM-IP Manager. Это интуитивное приложение для использования, позволяющее конфигурации всей системы вместе с расширением модулей. Программирование с компьютера требует физического соединения с панелью управления, которая реализована портом MicroUSB

Приложение RopamNeo

Компания Ropam подготовила программное обеспечение RopamNeo, позволяющее управлять системой охранной сигнализации на базе панели управления NeoGSM-IP.

Основные свойства:

Характеристики

Напряжение питания: U = 9 В ~ 14 В постоянного тока мин/макс при 1,5 А мин. (требуется использование источника питания PSR-ECO-5012-RS/2012)

Индикация сбоя питания постоянного тока: U<11 В

< б>Нагрузочная способность управляемых выходов: O1, O2 и источника питания AUX, KBD:

• In = 1,0А (постоянный)
• Ipeak = 1,3 А (мгновенный)

Выход от короткого замыкания и тепловая защита: O1, O2, AUX, KBD: Ilim = 1,0А ~ 1,7А, Tj, Tc= 125° C (условие: ограничение тока короткого замыкания или перегрузка выхода)

Управление нагрузкой для выходов: O1, O2: 2 кОм макс. сопротивление линии

Нагрузочная способность выходов O3-O8: 700 мА при 30 В постоянного тока

Потребление тока системами ПКП (без выходов):

• 70 мА/95 мА/300 мА мин/среднее/макс.
• Wi-Fi выключен = -15 мА, GSM выключен = -10 мА, Eth = +30 мА

GSM-модем: Quectel (четырехдиапазонный, GPRS класс 10)

Рабочая частота GSM модема: 850/900/1800/1900 МГц (переключается автоматически)

Тип передачи данных: SMS, VOICE , GPRS

Аудиосигнал: AUDIO IN, AUDIO OUT (разъем VSR): 2 Vrms

Двоичные входы (программируемые): NO, NC, EOL, 2EOL / NC, 2EOL / NO = hi-Z / ~ 30 Ом, ~ 30 Ом / hi-Z, hi -Z/2к2, 1к1/2к2, 2к2/1к1 сопротивление линии для данного типа: нет нарушения/нарушение

Входы датчиков темп.: T1–T2 (данные), GND, +VT (3,3 В)

Аналоговый вход (программируемый): Uin = 0–10 В/постоянный ток ( макс.) (сопротивление Z = 30КОм, разрешение 10мВ, точность 1% от всего диапазона)

Связь система:

• EIA-485 – системная шина RopamNET
• USB B/microUSB – подключение к сервисному компьютеру (связь, обновление

Условия эксплуатации:

• Класс окружающей среды: II
• Рабочая температура: -10° ~ 55°C
• Влажность: 20 %...90 %, без конденсации.

Разъемы: AWG: 24–12, съемные.

Вес: Сеть 125 г

Аксессуары: Внешняя антенна WIFI 2 дБи с разъемом 15 см, для корпуса

Размеры (ширина/высота/длина): 156x88x25 [-/+1 мм]
