КОМПЛЕКТ СИГНАЛИЗАЦИИ С GSM SATEL INTEGRA 32 8 x BOSCH

Проводной комплект сигнализации INTEGRA с ПКП, клавиатурой, GSM-модулем, сиреной и 8 извещателями BOSCH

В комплект входят:

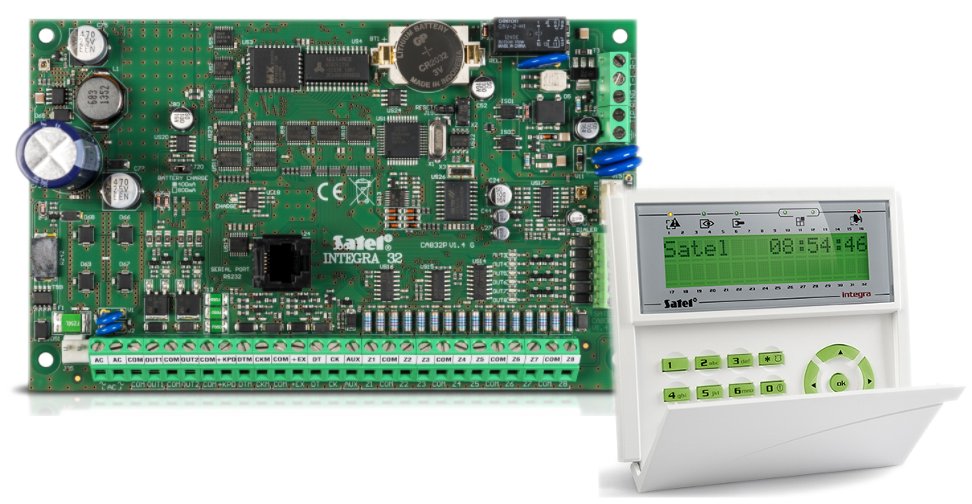

• Панель управления Satel INTEGRA 32 - 1 шт;
• аксессуары (штыри крепления, резисторы, аккумулятор, кабель аккумуляторной батареи);
• Проводная клавиатура Satel INT-KLCD-GR - 1 шт;
• Проводная клавиатура Satel INT-KLCD-GR - 1 шт;
• li>
• проводной внутренний датчик движения Bosch Gen2 ISC-BPR2-W12 – 8 шт;
• проводной внешний оптико-акустический сигнализатор Satel SP-4001 R – 1 шт;
• Модуль GSM оповещения Elmes GSM2000 - 1 шт;
• антенна для GSM модуля - 1 шт;
• pulsar AWO220 накладной металлический корпус с трансформатором TRP 40ВА - 1 шт;
• Необслуживаемый аккумулятор 12В 7Ач – 1 шт.

❗Руководство по эксплуатации и установке можно скачать в разделе «дополнительная информация» внизу страницы.

❗ Панель управления можно настроить двумя способами: с помощью программы DLOADX (требуется кабель Satel USB-RS или DB9F/RJ-KPL – не входит в комплект) и с уровня клавиатуры (с помощью последовательности клавиш в сервисном меню).

❗ Детектор продается без держателя, который можно приобрести отдельно. В наличии: универсальный держатель (настенный), специализированный B335 (настенный), специализированный B338 (потолочный).

❗GSM-модуль настраивается только с помощью компьютера через программу GSM2 Конфигуратор, необходим кабель miniUSB - не входит в комплект.

ПРОВОДНОЙ КОМПЛЕКТ СИГНАЛИЗАЦИИ INTEGRA — передовое решение, сочетающее функции сигнализации с возможностью реализации систем домашней автоматизации и контроля доступа.

Благодаря широкому набору модулей расширения их возможности можно адаптировать к текущим потребностям – от небольших систем до крупных установок. Большим преимуществом ПКП INTEGRA являются коммуникационные возможности в сочетании с дополнительными модулями - GSM и TCP/IP.

Система оснащена модулем уведомлений благодаря чему они получат Вы получаете СМС или CLIP-уведомление о взломе/неисправности/постановке на охрану.

Панель управления сигнализацией Satel INTEGRA 32поддерживает от 8 до 32 входов и от 8 до 32 программируемых выходов. Имеет встроенный >телефонный коммуникатор b> с функциями мониторинга, голосового оповещения и дистанционного управления. Управление системой возможно с помощью ЖК-клавиатур, зональных клавиатур, пультов дистанционного управления и бесконтактных карт, а также удаленно - с помощью компьютера или мобильного телефона.

✅ ОСОБЕННОСТИ ПРОДУКЦИИ (INTEGRA 32):

• поддержка от 8 до 32 зон (стандартно 8 зон, расширение до 32)
• возможность разделения системы на 16 зон, 4 раздела
• поддержка от 8 до 32 программируемых выходов
• коммуникационные шины для подключения клавиатур и модулей расширения
• встроенный телефонный коммуникатор с функциями мониторинга, голосовых сообщений и дистанционного управления
• работа системы с помощью ЖК-клавиатур, зональных клавиатур, пультов дистанционного управления и бесконтактных карт, а также удаленно с помощью компьютера или мобильного телефона.
• 28 независимых таймеров для автоматического управления.
• контроль доступа и домашняя автоматизация. функций
• память на 439 событий с функцией печати
• поддержка до 64+4+1 пользователей
• Порт RS-232 – разъем RJ
• возможность обновления ПО через компьютер
• li>
• встроенный импульсный блок питания мощностью 1,2 А с функциями зарядки аккумулятора и диагностики
• опция отсутствие сообщения об отказе сервера SATEL на ПКП (прошивка INTEGRA 1.16 или новее)

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (INTEGRA 32):

• программируемых проводных входов: 8
• максимальное количество программируемых входов: 32
• программируемые проводные выходы: 8
• максимальное количество программируемых выходов: 32
• силовые выходы: 3
• коммуникационные шины: 1+1
• клавиатуры: 4
• расширителей: 32
• разделов: 4
• зон: 16
• номеров телефонов для оповещения: 8
• li>
• голосовые сообщения: 16
• текстовые сообщения: 32
• пользователи + администраторы: 64+4
• таймеры: 28
• память событий: 439
• нагрузочная способность сильноточных программируемых выходов: 2А
• нагрузочная способность слаботочных программируемых выходов: 50 мА
• нагрузочная способность выхода +KPD: 0,5А
• нагрузочная способность выхода +EX (+EX1 и +EX2): 0,5А
• нагрузочная способность выхода AUX : 0,5А
• степень защиты по EN 50131: Grade 2
• li>
• класс окружающей среды по EN50130-5: II
• рабочая температура : -10°C …+55°C
• максимальная влажность: 93% (±3%)
• напряжение питания: 18В переменного тока (±15%), 50-60 Гц< /li>
• рекомендуемый трансформатор 40 ВА (не входит в комплект)
• потребление тока: 127 мА (в режиме ожидания), 234 мА (макс.)
• напряжение сообщения о сбое батареи: 11 В (±10%)
• Напряжение отключения аккумулятора: 10,5 В (±10%)
• li>
• Ток зарядки аккумулятора: 400/800 мА
• Токовая эффективность источника питания: 1,2 А.
• Выходное напряжение источника питания: 10,5…14 В постоянного тока.
• Размеры электронной платы: 173 x 106 мм.
• Вес: 211. г

ПРОВОДНАЯ КЛАВИАТУРА Satel INT-KLCD-GRпредназначена для повседневной эксплуатации систем INTEGRA. Благодаря ЖК-дисплею, на котором отображаются текстовые сообщения, пользоваться даже расширенным функционалом ПКП становится просто и удобно.

✅ ОСОБЕННОСТИ ПРОДУКТА (INT-KLCD -GR) :

• зеленая подсветка клавиатуры и дисплея.
• Светодиоды, указывающие состояние системы.
• Тревоги «ПАНИКА», «ПОЖАР», «ПОМОЩЬ». срабатывание с клавиатуры
• звуковая сигнализация выбранных событий в системе
• 2 входа
• сигнализация потери связи с ПКП
• RS -232 соединение для сотрудничества с программой GUARDX

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (INT-KLCD-GR):

• класс окружающей среды согласно EN50130-5: II
  • li>
  • рабочая температура: -10°C ...+55°C
  • максимальная влажность: 93% (±3%)
  • Напряжение питания: 12 В постоянного тока (±15%)
  • Потребляемый ток: 33 мА (в режиме ожидания), 151 мА (макс.)
  • Размеры корпуса: 114 x 94 x 23,5 мм.
  • Вес: 141 г.

ПРОВОДНОЙ, ВНУТРЕННИЙ ПИР-ДЕТЕКТОР ДВИЖЕНИЯ Bosch Gen2 ISC-BPR2-W12 использует 2 линзы Френеля, обеспечивающие четкое изображение по всему полю обзора и высокую эффективность обнаружения злоумышленников. . Эти линзы характеризуются высокой плотностью (77 зон) в 7-слойной системе, а регулируемая линза области непосредственно под устройством позволяет настроить 3 дополнительные контролируемые зоны. Улучшенные параметры мониторинга зоны непосредственно под устройством и зона мониторинга 12 м х 12 м позволили охватить всю поверхность. Дополнительным преимуществом датчика является уровень, расположенный в задней части корпуса, что позволяет точно позиционировать датчик.

✅ FSP (Первый шаг) Обработка) позволяет практическинемедленно реагировать на присутствие человека без генерации ложных тревог из других источников. Чувствительность зависит от параметров анализируемого сигнала: амплитуды, поляризации, крутизны и времени. Это избавляет установщика от необходимости выбора уровня чувствительности, повышая простоту установки и надежность.

✔ Оптическая камера и электроника герметично заключены в лицевую панель с защитной крышкой. во избежание повреждений во время сборки. Благодаря этому на работу извещателя не влияют циркуляция воздуха и насекомые. Детектор самостоятельно регулирует свою чувствительность, поэтому может идентифицировать злоумышленников практически при любой температуре.

❗ Детектор не имеет возможности игнорировать домашних животных. ❗

✅ ОСОБЕННОСТИ ПРОДУКТА (Gen2 ISC-BPR2-W12):

• динамическая температурная компенсация — отличная эффективность обнаружения в любых условиях
• диапазоне на всей поверхности 12 х 12 м
• угол обзора: 85 градусов
• регулировка чувствительности
• первый этап анализа (FSP)
• тест функции
• устойчивость к радиочастотным помехам
• возможность изменения высоты установки, не требует дополнительных регулировок – сокращение времени установки и меньшее количество ложных срабатываний
• самоблокирующийся корпус и встроенный пузырьковый уровень - сокращенное время сборки
• обработка сигнала микропроцессором

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Gen2 ISC-BPR2-W12):

• тип оптики: Френеля
• рекомендуемая высота установки: 2,2 – 2,75 м
• класс безопасности: 2 класс
• рабочая температура : -30 градусов C... +55 градусов C
• питание: 9~15 В постоянного тока
• макс. ток потребления: 18 мА
• размеры: 105 х 61 х 44 мм

МОДУЛЬ УВЕДОМЛЕНИЯ Elmes GSM2000 предназначен для оповещения о событиях в системах сигнализации или управления с помощью SMS, CLIP-сообщений и приложений. Модуль также принимает SMS-команды , который позволяет удаленно управлять устройствами, подключенными к его выходам.

Модуль требует настройки в программе GSM2 Конфигуратор. Перед запуском этого процесса рекомендуем обновить программное обеспечение до последней версии. Все файлы для скачивания доступны на сайте производителя.

Им также можно управлять с помощью приложения Elmes Elektronik или универсальных программ, загружаемых из App Store (Remote Alarm Pro b> — система iOS) и Google Play (программы GSM Control All / iRemote GSM / Remote Control SMS — система Android).

ъ диапазон от 0,2В-14,5В и гистерезис в диапазоне 0,1В-5В, для каждого входа отдельно

✔ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (GSM2000):

• встроенный модуль передатчика и приемника GSM
• 4 входа с уровнем напряжения 0~15В (относительно массы, т.е. клемма питания «-»)
• уведомление на 6 телефонов
• 4 релейных выхода NO/NC, нагрузочная способность 0,5А/130В переменного тока, 1А/30В постоянного тока
• 4 li>
• управление выходами максимум от 2048 телефонов
• диапазон рабочих температур: -20 градусов C - +70 градусов C
• питание: 10-20 В постоянного тока с токовая нагрузка минимум 1А
• ток покоя: 6 мА
• внешние размеры: 96/63/28 мм без антенны

ПРОВОДНОЙ ОПТИКО-АКУСТИЧЕСКИЙ СИГНАЛЕР Satel SP-4001 R оснащен сверхяркими светодиодами и пьезоэлектрическим преобразователем. Вы можете выбрать один из 3 видов модулированной звуковой сигнализации интенсивностью 120 дБ, дополнительно можно независимо запускать оптический и акустический сигнал.

Также имеется противосаботажная защита от вскрытия корпуса или отсоединения его от стены, а внутренняя крышка из оцинкованного листового металла обеспечивает дополнительную защиту платы электроники и преобразователя от механических повреждений. Благодаря соответствующей пропитке электроника также устойчива к воздействию сложных условий окружающей среды.

Сигнализатор предназначен для установки на открытом воздухе. Корпус сигнализатора выполнен из поликарбоната. , что обеспечивает высокую механическую прочность и эстетичный внешний вид устройства.

✔ ХАРАКТЕРИСТИКИ ПРОДУКТА (SP-4001R):

• акустическая сигнализация: пьезоэлектрический преобразователь
• оптическая сигнализация: сверхяркие светодиоды
• внутренняя металлическая крышка
• антисаботажная защита от отрыва от основания и открывания

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (SP-4001R):

• уровень звука (на расстоянии 1 м): до 120 дБ
• класс окружающей среды по EN50130-5: III
• >цвет корпуса: красный
• li>
• рабочая температура: -35 градусов С ... +55 градусов С
• макс. влажность: 93 % (±3 %)
• напряжение питания: 12 В постоянного тока (±15 %)
• макс. ток потребления: 40 мА (оптическая сигнализация), 230 мА (звуковая сигнализация), 270 мА (оптическая и акустическая сигнализация)
• размеры: 148 x 254 x 64 мм
• вес: 890 г

КОРПУС Pulsar AWO220 — элемент охранных систем, систем безопасности и т.п. Предназначен для установки (в зависимости от модели):

✅ ОСОБЕННОСТИ ПРОДУКТА (AWO220):

• Применение: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• защита от саботажа: тампер – открытие корпуса
• примечания: корпус для поверхностного монтажа, с трансформатором, закрытие – привинчено x4, расстояние от стены 8 мм
• внутреннее использовать
< /ul>

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (AWO220):

• емкость для аккумуляторной батареи: 17Ач/12В
• Трансформатор ТРП 40ВА/16В/18В
• li>
• Максимальная нагрузочная способность выхода TAMPER: 500 мА при 50 В постоянного тока.
• Изготовление: DC01, толстый лист металла. 0,7 мм; защита от коррозии; цвет RAL 9003
• степень защиты: IP20
• рабочая температура: -10 градусов C ... +40 градусов C
• относительная влажность: 90% RH макс.
• Напряжение питания: 230 В переменного тока / 50 Гц
• Внешние размеры корпуса: 320 x 305 x 90+8 мм [+/-2 мм]
• габариты внешние фары: 325 x 310 мм [+/-2 мм]
• вес нетто: 3 кг

НЕОБСЛУЖИВАЕМАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ 12В 7Ач:

• номинальное напряжение 12В
• номинальная емкость 7Ач
• габариты: 151 х 65 х 94 мм (длина/ширина/высота), общая высота: 100 мм.
• вес 2,0 кг.
