Важнейшие особенности:

• встроенный оптический измеритель мощности и визуальный локатор повреждений VFL
• возможность установки программной блокировки сварочного аппарата
• 6 двигателей, отвечающих за позиционирование волокон
• позиционирование по сердцевине или оболочке волокна
• возможность работы в автоматическом режиме
• 300-кратное увеличение изображения
• 4-ядерный процессор, обеспечивающий быструю работу
• мин. время сварки 5 секунд
• быстрая печь – сварка приварного слоя толщиной 40 мм занимает 15 секунд
• настройка через приложение для телефона (Android/iOS)
• большая (5 ,1'') дисплей с регулируемой яркостью
• возможность создания отчетов о сварке с помощью специального приложения (экспорт в xls)
• металлический корпус, покрытый резиной снизу
• переходник USB в комплекте
• емкость (7800 мАч, около 240 сварочно-сварочных циклов), сменный аккумулятор
• время зарядки аккумулятора – около 3,5 ч
• держатели универсальные волокна
• качественная, практичная коробка
• хорошо укомплектованный набор аксессуаров

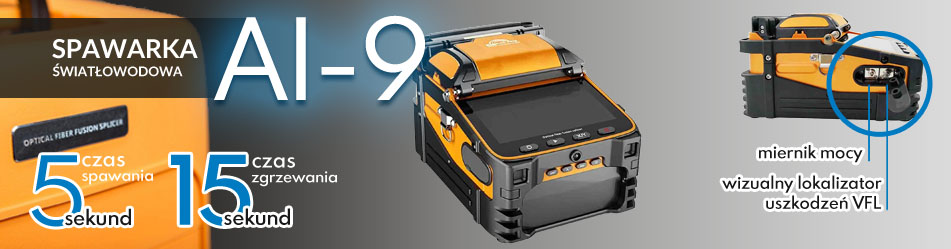

Сварочный аппарат для оптоволокна Signal Fire АИ-9 — новейшая модель сварочного аппарата для оптоволокна Signal Fire. Его отличают самый короткий процесс сварки длительностью всего 5 секунд и встроенный модуль с измерителем мощности и визуальным дефектоскопом VFL, позволяющим , среди прочего, для быстрой диагностики оптического пути сразу после сварки.

Прибор основан на эффективном четырехъядерном промышленном процессоре, что делает его самым быстродействующим устройством на рынке – сварщик готов к работе уже через 3 секунды. Среднее время сварки составляет 5 секунд, а время сварки крышки – всего 15 секунд.

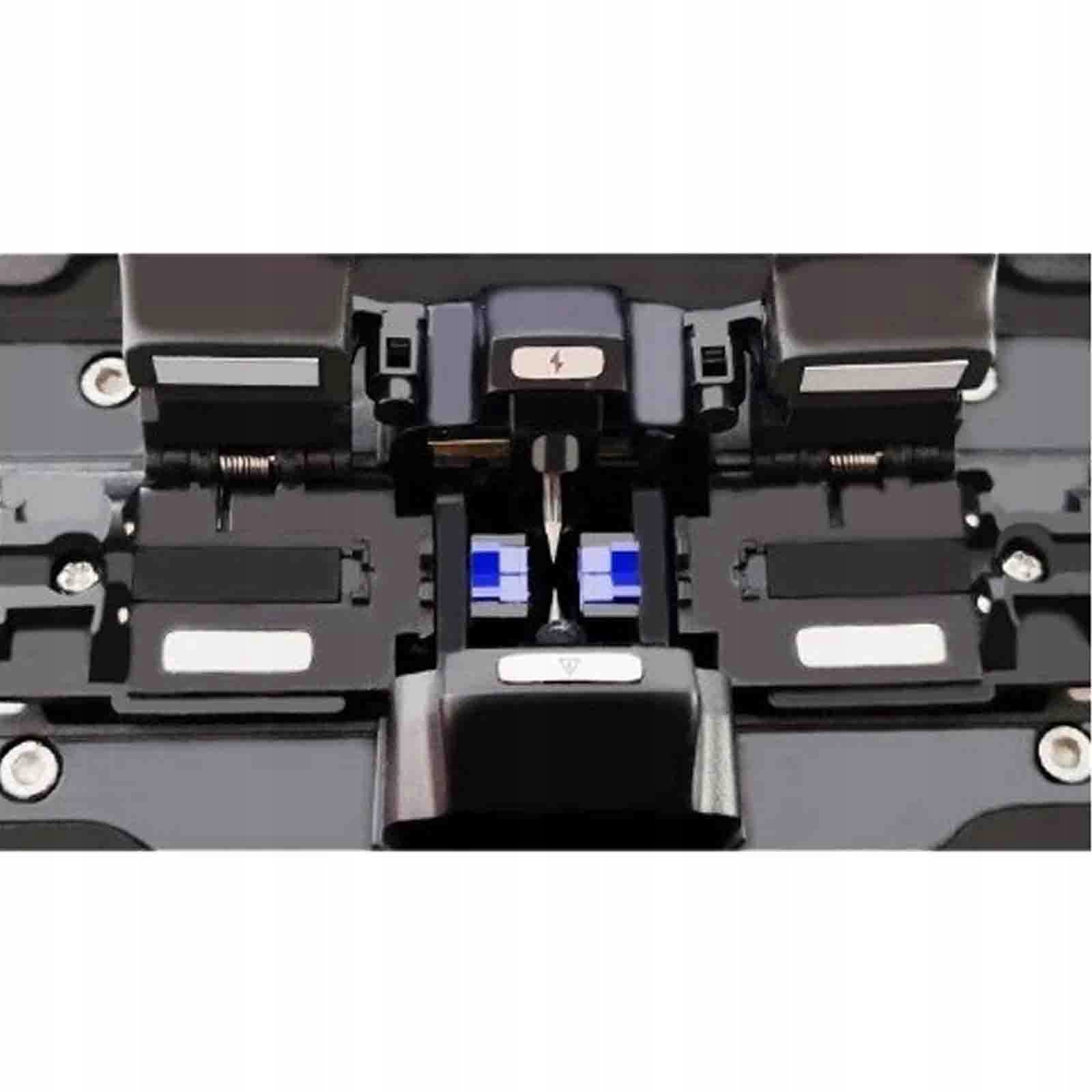

Сварщик использует прием позиционирования волокон к сердцевине (возможность позиционирования к сердцевине). кожух), обеспечивающий наилучшие параметры затухания выполняемых сварных швов. Волокна устанавливаются с помощью 6 высококлассных двигателей Siemens. АИ-9 идеально подходит для реализации 100 км оптоволоконных шин, установок FTTH, а также коротких соединений «точка-точка», установок локальной сети или видеонаблюдения на основе оптоволоконных кабелей.

Оснащен 5,1-дюймовым дисплеем с разрешением 800 х 480 пикселей с регулировкой яркости, обеспечивающим комфортную работу в сложных условиях освещения. Оптическая система имеет 300-кратное увеличение изображения, что напрямую влияет на качество сварочного процесса и визуальный анализ выполняемых сварных швов (просмотр в двух плоскостях). USB-адаптер, входящий в комплект, позволяет заряжать смартфон или подключать освещение, работающее от USB-порта, при работе в темноте (лампа в комплект не входит).

Универсальные держатели оптоволокна обеспечивают быструю и комфортную работу – можно размещайте в них волокна 250 мкм, 900 мкм в тугих и свободных трубках, а также патч-корды и DROP-кабели. Сварщик предлагает различные программы сварки и автоматический режим, который работает в большинстве ситуаций. Сварочный аппарат имеет программное обеспечение с т.н. «умный замок», который является идеальным решением для варианта сдачи устройства в субаренду. Это позволяет ограничить использование сварочного аппарата – например, при его аренде. Могут быть введены следующие ограничения:

• по умолчанию сварочный аппарат заблокирован; необходимо разблокировать его по заранее определенному телефону.
• Сварочный аппарат разблокируется на определенное количество сварных швов – после этого он блокируется.
• Сварочный аппарат разблокируется на определенное количество сварных швов.
• Сварочный аппарат разблокируется на определенное количество сварных швов. указанный период времени (диапазон дат определяет пользователь); по истечении указанного времени сварочный аппарат будет заблокирован

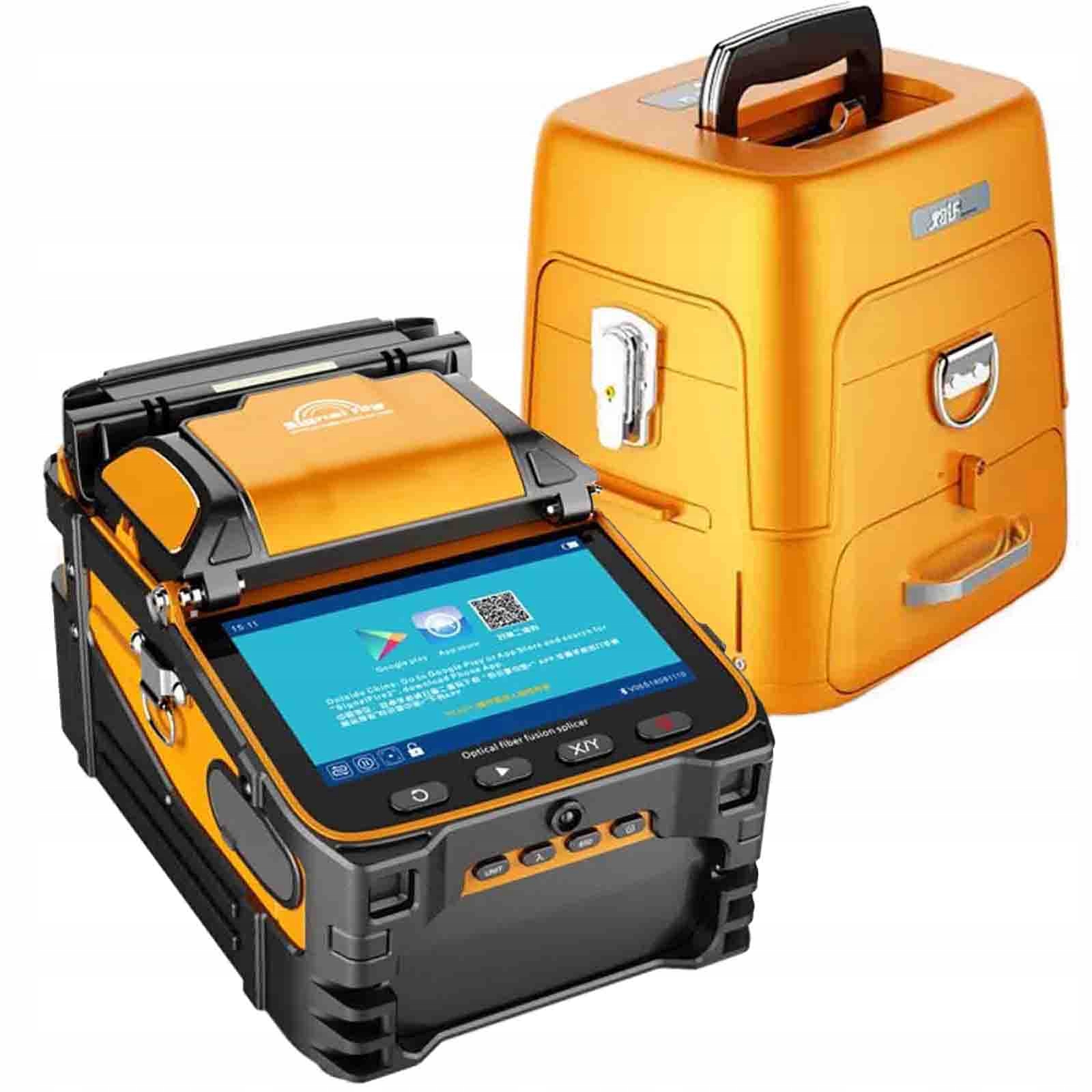

Корпус устройства выполнен из металла. Дно покрыто защитной резиной, а крышка сварочной камеры и печи изготовлены из качественного пластика. В комплект входит: практичный ящик, содержащий сварочный аппарат, все необходимые инструменты, блок питания и аксессуары (спрятаны в двухуровневом ящике, установленном на прочных металлических направляющих).

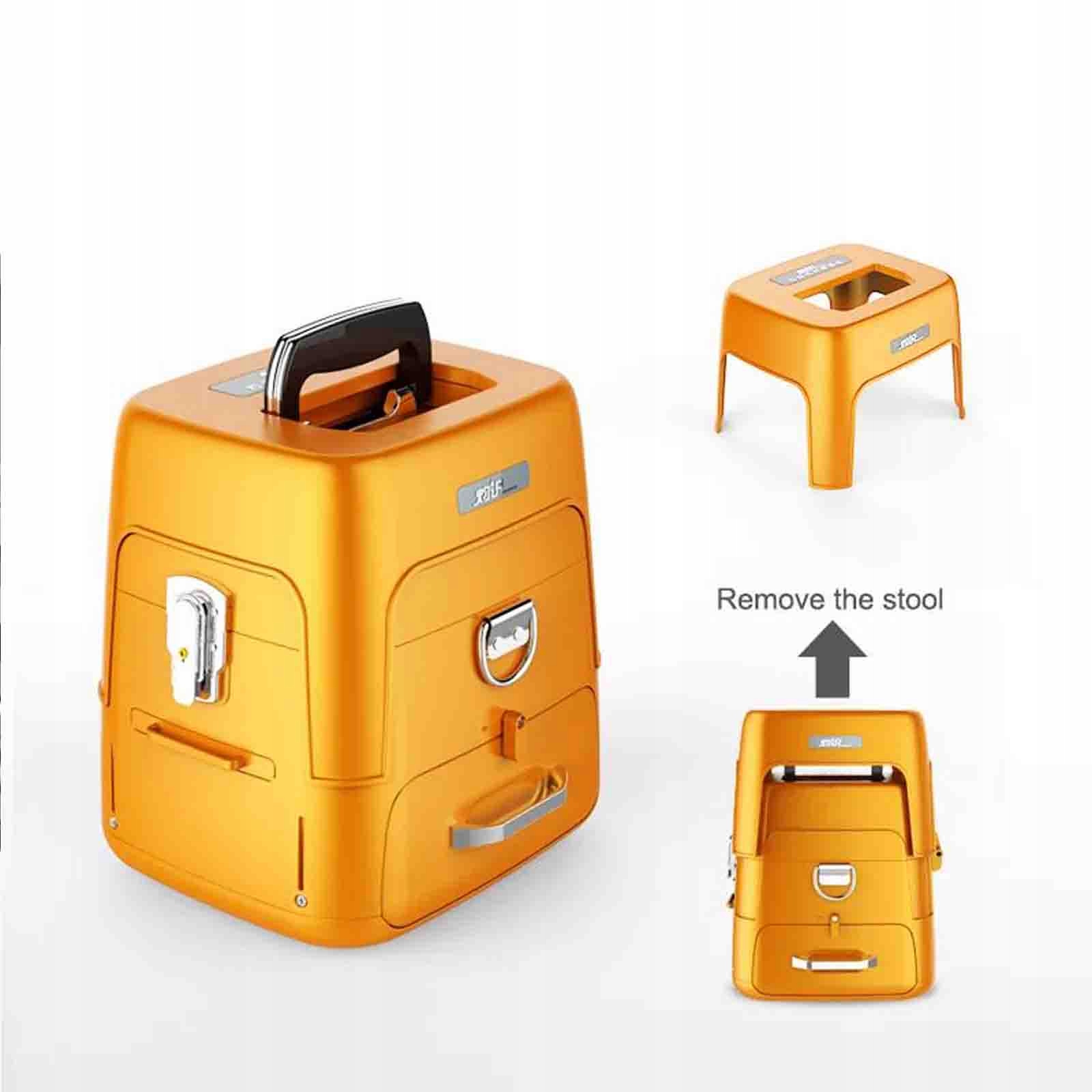

Важной особенностью аппарата является то, что для сварки нет необходимости вынимать сварочный аппарат из коробки. Ящик изготовлен из прочного материала и имеет съемный элемент, который можно использовать как табуретку или небольшой столик.

Сварочный аппарат оснащен аккумулятором емкостью 7800 мАч, что позволяет выполнить около 240 сварных швов и накрыть крышкой. сварочные циклы. Время зарядки аккумулятора составляет всего 3,5 часа.

Сварочный аппарат АИ-9 готов к работе сразу после извлечения из упаковки. Управлять устройством можно через приложение для Android и iOS. Сам сварочный аппарат имеет автопрограмму (для сварки и нагрева), а на портативном устройстве можно задать более расширенные параметры.

Содержимое набора:

• Сварщик оптоволокна Signal Fire АИ-9
• Ящик для инструментов
• Набор запасных электродов
• гильотина для резки волокна
• универсальный стриппер
• стриппер плоского кабеля
• бутылка с дозатором
• щеточка для чистки
• ремень для переноска сварочного аппарата и ремень для переноски коробки.
• зарядное устройство с USB-адаптером

СПЕЦИФИКАЦИЯ:

• Расположение волокна: к сердцевине, к оболочке, вручную
• Время сварки: 5 с
• Время сварки крышки: 15 с (40 мм)
• Количество моторов: 6
• Автофокус: да
• Поддерживаемые волокна: SM (G.652, G.657), MM (G.651 – OM1, OM2, OM3, OM4), DS, NZDS (G.655)
• Затухание при сварке (типовое):0,025 дБ (SM), 0,01 дБ (MM), 0,04 дБ ( DS /NZDS)
• Потери на отражение: не менее 60 дБ
• Калибровка электрической дугой: ручная
• Прочность электрода: около 3000 сращиваний (включая запасные электроды)
• Диаметр волокна: буфер: 80–150 мкм, оболочка: 100–1000 мкм
• Длина резки волокна: для покрытия 250 мкм: 8–16 мм, для покрытия более 250 мкм: 16 мм
• Испытание на прочность: да — принудительно 2 N
• Увеличение изображения: x300 для осей X и Y, x150 для обеих осей одновременно
• Дисплей : 5,1-дюймовый TFT, цветной, 800x480 пикселей.
• Источник питания: литиевая батарея 7800 мАч, время зарядки 3,5 часа, источник питания переменного тока 100–240 В с выходом постоянного тока. 13,5 В / 4,8 А
• Измеритель оптической мощности: длины волн: 850 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм, диапазон измерения: -70 дБм. ..+6 дБм, погрешность измерения: < 0,3 дБ
• Визуальный дефектоскоп VFL: длина волны: 650 нм, мощность: 15 мВт, режим работы: непрерывный или тон 2 Гц
• Диапазон рабочих температур: -15...+50 °С
• Влажность: < 95 % (без конденсации)
• Вес: сварочный аппарат 2,08 кг (с аккумулятором), комплект 7,1 кг.
• Размеры:сварочный аппарат: 135 x 122 x 198. мм, коробка: 270 x 237 x 293 мм
• Прочее: USB-адаптер, приложение для настройки и диагностики, крышки для сращивания до 60 мм
