Реле силовое полупроводниковое SSR 10А/280В 0-5В Рег. Фазовый угол

Промышленный 1-фазный регулятор мощности с аналоговой настройкой 0–5 В постоянного тока угла фаз управления / полупроводниковое реле / ​​регулируемый полупроводниковый контактор SSR однофазный DC-AC 10 А / макс. 280 В переменного тока.

Приводной элемент - без изнашивающихся механических частей - очень длительный срок службы - предназначен для регулировки фазового угла управления в приложениях, где требуется непрерывная регулировка выходная мощность.

Примеры применения: сварочные аппараты, регуляторы температуры, коптильни и т. д. Подходит для всех применений, где требуется быстрое время реакции на изменения управления и аналоговая установка уровня управления/угла открытия тиристоров/выходных симисторов. необходимый. Предназначен только для приложений с чисто резистивной нагрузкой.

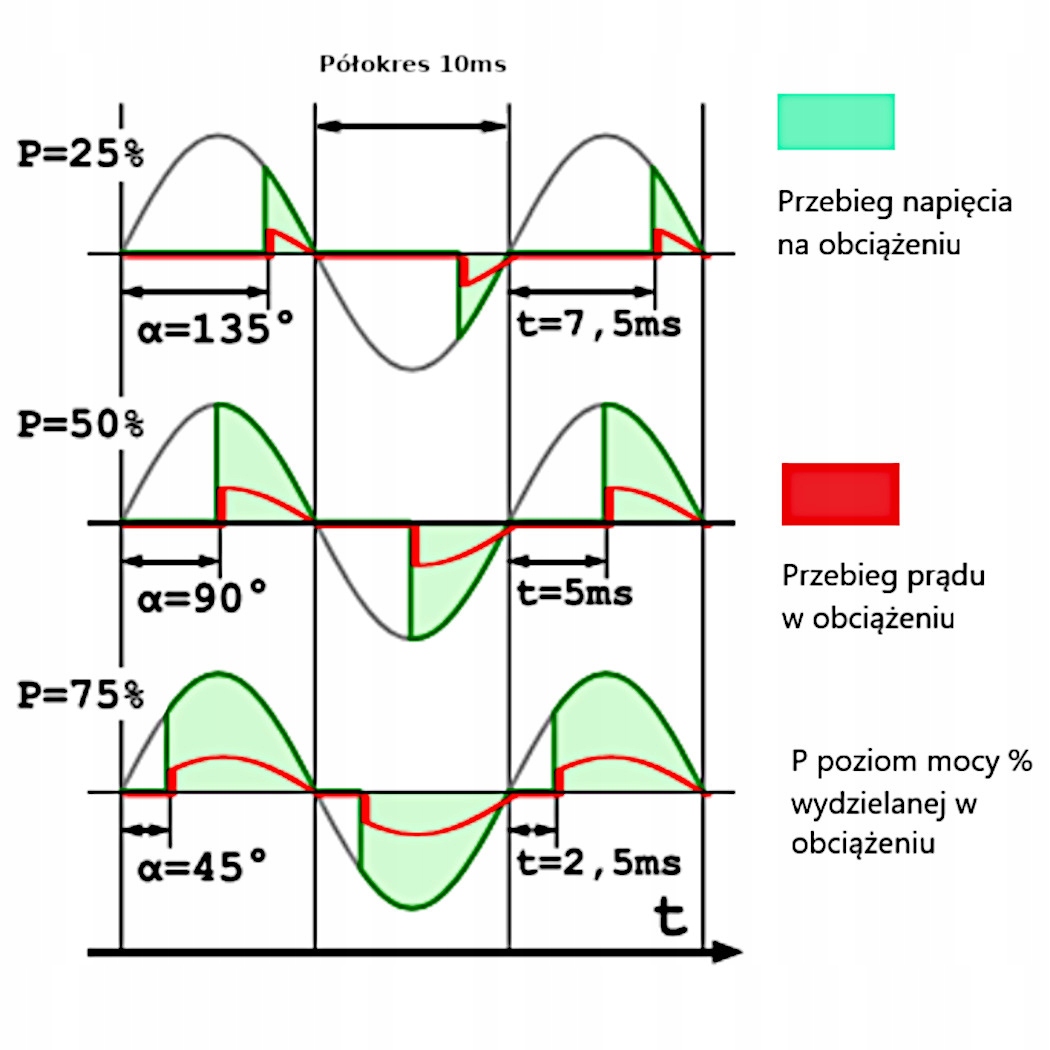

В комплекте с ПИД-регулятором с аналоговым выходом обеспечивает непрерывное регулирование – в таком случае не существует понятия так называемого минимальный цикл ТТР реле (обычно от 2 до 10 с) - и происходит непрерывное регулирование в каждой половине цикла сетевого напряжения (т.е. 100 раз в секунду!) за счет установки угла открытия симистора/тиристора.

Плавное управление: 0-5 В постоянного тока. По сути, управляющий вход представляет собой токовый вход повышенной чувствительности. Эффективный диапазон запуска/регулирования составляет примерно 1,5...4,5В. Ниже и выше этого значения выходное напряжение больше не меняется. Ток управления при начальном напряжении 1,5 В составляет примерно 0,4 мА постоянного тока. Управляющий ток при конечном напряжении 5 В составляет 3,1 мА. Таким образом, «де-факто» вход является токовым, но с высокой чувствительностью регулирования 0,4...3,1 мА. В любом случае, эти значения подходят для большинства оценочных плат, например Arduino, где аналоговый сигнал 0–5 В можно легко реализовать с помощью простой RC-цепи и двоичного выхода ШИМ.

Фотооптическая изоляция. входа управления DC IN >2кВ

Выключение при нулевой форме выходного напряжения/тока.

Включение с плавной регулировкой угла открытия на аналоговом входе в диапазоне. 0-5В (аналогично например: диммер освещения с аналоговой регулировкой яркости).

Выходная нагрузка макс. 10 А/280 В переменного тока.

Встроенная RC-схема подавления.

Для нагрузок с реактивную составляющую целесообразно использовать дополнительные внешние цепи для подавления возможных коммутационных перенапряжений и перенапряжений от электросети.

На других наших аукционах вы найдете соответствующие радиаторы и зажимы для ленты DIN35 (в комплекте). Данный вариант регуляторов мощности/угла открытия тиристоров/симисторов - подходит для наших ПИД-регуляторов с аналоговыми выходами 4-20мА (после подключения к выходу регулятора резистора 250 Ом/0,25Вт).

Для нагрузок выше 20 В. % максимального тока нагрузки, рекомендуется использовать дополнительный радиатор. Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле – это означает, что наибольшее влияние на долговечность реле оказывает температура полупроводниковой структуры.

За счет переключения полной нагрузки в каждом полупериоде сетевого напряжения тепловая нагрузка на полупроводниковый переход выше, чем у стандартных двухпозиционных твердотельных реле, где тиристор/симистор открывается при малых значениях напряжения - в начальной фазе синусоидального сигнала. сети.

Максимальная выходная нагрузка 10 А/24–280 В переменного тока/1 фаза. Максимальный ток – это так называемый амплитуда синусоиды – помните об этом при выборе размера. Обычно мы выбираем контактор с Imax, в два раза превышающим эффективное значение (Isk) или среднеквадратичное значение (Irms) тока (это так называемый «быстрый выбор»). Если учитывать синусоидальную форму сигнала, Imax больше, чем Isk (или Irms) на квадратный корень из двух (т. е. в 1,41 раза больше). Например, если клещи для измерения тока показывают Irms = 7,09 А, то Imax будет равно 10 А. Также помните о пусковых токах (например, даже 10x Isk) при включении (они возникают особенно в двигателях с короткозамкнутым ротором и т. д.). Если у вас есть какие-либо сомнения, мы оперативно ответим на ваши запросы. Карточку-каталог можно найти во вкладке «Дополнительная информация» под содержанием аукциона.

Мы будем рады ответить на любые технические вопросы. Оказываем техническую поддержку при подборе элементов, а также консультации при сборке/параметризации/эксплуатации.

Рекомендую!

Товары на фото ниже и радиатор не включены в данное предложение. Их можно заказать на других наших аукционах.
