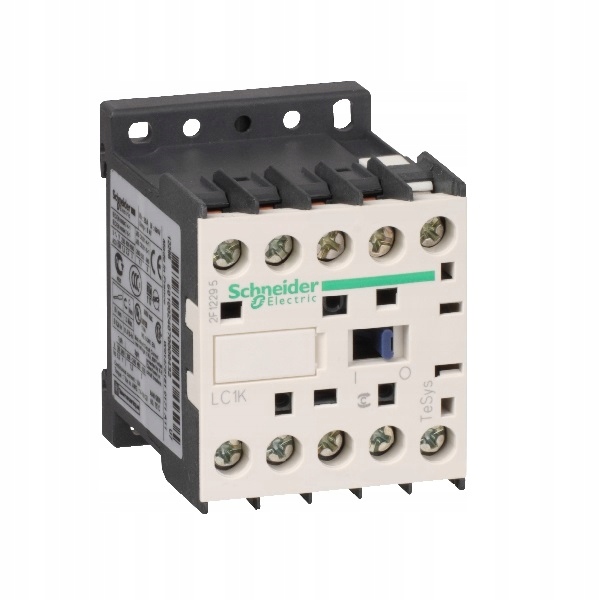

Силовой контактор TeSys K AC3 9A 3P 1NO катушка 24VAC рамочные клеммы LC1K0910B7 Schneider

Технические данные:

• ассортимент продукции: TeSys
• Тип продукта или компонента: Контактор
• Название продукта: TeSys K
• краткое название устройства: LC1K
• Применение устройства: Управление
• Применение: управление двигателем, резистивная нагрузка.
• Категория использования: AC-3, AC-1, AC-4, AC-3e.
• Описание полюса: 3P.
• Номинальный рабочий ток [Ie]: 20 А, 50 °C) при <= 440 В переменного тока (AC) AC-1 для силовой цепи, 9 А при <= 440 В переменного тока (AC) AC -3 для источника питания цепи, 16 А, 70 °C) при 690 В переменного тока (AC) AC-1 для силовой цепи, 9 А при <= 440 В переменного тока (AC) AC-3e для силовой цепи
• Тип напряжения управления: переменный ток 50/60 Гц
• управляющее напряжение [Uc]: 24 В переменного тока (AC) 50/60 Гц
• мощность двигателя в кВт: 2,2 кВт при 220...230 В переменного тока (АС) 50/60 Гц АС-3, 4 кВт при 380...415 В переменного тока (АС) 50/60 Гц АС-3, 4 кВт при 440 В переменного тока (AC) 50/60 Гц AC-3, 4 кВт при 480 В переменного тока (AC) 50/60 Гц AC-3, 4 кВт при 500...600 В переменного тока (AC) 50/60 Гц AC-3 , 4 кВт при 660...690 В переменного тока (АС) 50/60 Гц АС-3, 2,2 кВт при 400 В переменного тока (АС) 50/60 Гц АС-4, 2,2 кВт при 220...230 В переменный ток (AC) 50/60 Гц AC-3e, 4 кВт при 380...415 В переменный ток (AC) 50/60 Гц AC-3e, 4 кВт при 440 В переменный ток (AC) 50/60 Гц AC -3e, 4 кВт при 480 В переменного тока (AC) 50/60 Гц AC-3e, 4 кВт при 500...600 В переменного тока (AC) 50/60 Гц AC-3e, 4 кВт при 660... .690 В переменного тока (AC) 50/60 Гц AC-3e
• конфигурация вспомогательных контактов: 1 НО
• категория перенапряжения: III
• Номинальный тепловой ток при конвективное воздушное охлаждение [Ith]: 20 А при <50 °C для силовой цепи, 10 А при <50 °C для сигнальной цепи.
• Номинальный ток переключения Irms: 110 А переменного тока (AC) для силовая цепь согласно NF C 63-110, переменный ток 110 А (AC) для цепи питания согласно IEC 60947, переменный ток 110 A (AC) для цепи сигнализации согласно IEC 60947
• Номинальный ток отключения: 110 А при 415 В согласно МЭК 60947, 110 А при 440 В согласно МЭК 60947, 80 А при 500 В согласно МЭК 60947, 110 А при 220...230 В согласно МЭК 60947, 110 А при 380...400 В согласно IEC 60947, 70 А при 660...690 В согласно IEC 60947
• Параметры резервного предохранителя: 25 A gG при <= 440 В для источника питания цепи, 25 А aM для цепи питания, 10 А gG для цепи сигнализации согласно IEC 60947, 10 А gG для цепи сигнализации согласно VDE 0660
• среднее сопротивление: 3 мОм - Ith 20 А 50 Гц для цепи питания.
• Сопротивление изоляции: > 10 МОм для цепи сигнализации.
• Потребляемая мощность, ВА: 30 ВА, 20 °C)
• поддерживающая потребляемая мощность в ВА: 4,5 ВА при 20 °C)
• li>
• тепловыделение: 1,3 Вт
• диапазон управляющего напряжения: Рабочий: 0,8...1,15 Uc 50 °С), Исчезновение, отключение: 0,2...0,75 Uc 50 °С)
• Максимальная частота срабатывания: 3600 цикл/ч
• Тип вспомогательных контактов: Мгновенного действия 1 НО
• частота сигнальной цепи: <= 400 Гц
• минимальный коммутируемый ток: 5 мА для сигнальной цепи
• минимальное напряжение отключения: 17 В для цепь сигнализации
• время срабатывания: 10...20 мс разряд и размыкание катушки НО, 10...20 мс зарядка и замыкание катушки НО
• уровень безопасности и надежности: B10d = 1369863 цикл контактора с номинальной нагрузкой согласно EN/ISO 13849-1: B10d = 20000000 цикл контактора с механической нагрузкой согласно EN/ISO 13849-1
• расстояние без перекрытия: 0,5 мм
