Система димоходу RAUCH 7м діаметр димоходу 200 + 4 система вентиляції, УТЕПЛЕНА

Система: Дымоходная система RAUCH UNIWERSAL

Высота [м]: 7

Диаметр [мм] : 200

Вентиляция [шт.]: 4

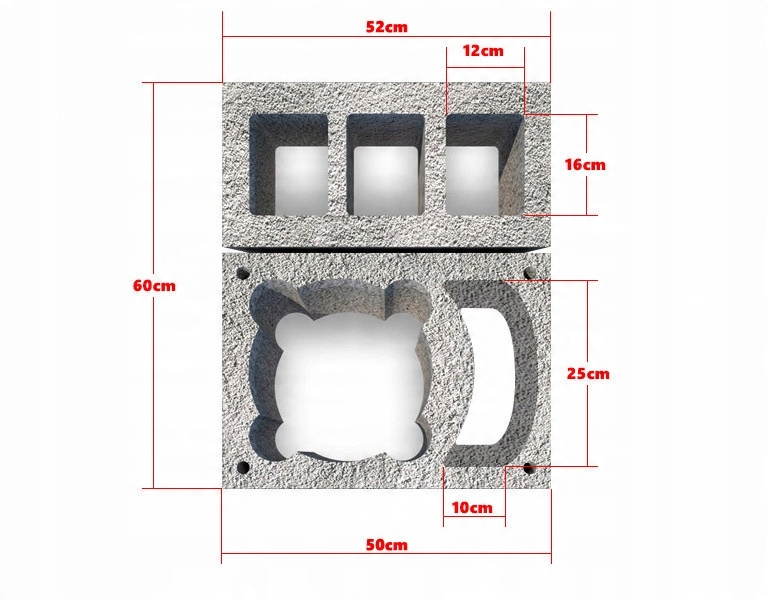

Длина [см]: 52

Ширина [см]: 60

СИСТЕМА RAUCH UNIWERSAL

RAUCH UNIWERSAL — это ОРИГИНАЛ!!! современная, полностью изолированная система дымоходов, предназначенная для отвода сухих и влажных выхлопных газов. Он прекрасно работает с традиционными и современными нагревательными приборами в диапазоне 60–600°C, где температура выхлопных газов сведена к минимуму. К таким устройствам относятся твердотопливные котлы: дровяные, угольные, эко-горошек, брикеты, пеллеты, пылевые. Также предназначены для традиционных каминов и каминов с водяной рубашкой.

RAUCH TURBO. Система КЕРАМИК или РАУХ ТУРБО СТАЛЬ предназначена для конденсационных газовых котлов с закрытой камерой сгорания.

Использование гидрофобизированной ваты по всей окружности и высоте керамической вставки быстро обеспечивает соответствующую тягу дымохода. и предотвращает конденсацию выхлопных газов в дымоходе.

Систему RAUCH UNIWERSAL можно устанавливать как снаружи, так и внутри здания. В данной системе используются термостойкие немецкие керамические вставки высочайшего качества, соответствующие требованиям стандартов EN 1457-1, EN 1457-2, которые обеспечивают возможность выброса выхлопных газов до 600°C (класс Т600), они устойчивы к возгоранию сажи до 1000 °С. Каждый элемент маркируется стандартом А1Н1.

Устойчивость к конденсату(D3)и истиранию(≤ 0,03 кг/м³), прочность на сжатие (≥ 10 МН/м²)и исключительно гладкая внутренняя поверхность обеспечивают правильную тягу на протяжении всего периода эксплуатации и снижают вероятность скопления сажи на стенках дымоходного канала.

Дымоходная система RAUCH UNIWERSAL имеет европейский сертификат CE в соответствии со стандартами EN 13063-1, EN 13063-2, EN 13063-3. который всегда входит в комплект

Обшивка дымохода выполнена из керамзитобетонных блоков, изготовленных в соответствии со стандартом EN: 12446. Имеют систему каналов для вентиляции керамической вставки и изоляционной ваты в дымоходе. Применив систему отверстий в блоках, можно добавить усиление дымохода над крышей!!!

Высота каждого блока 33 см. и равна высоте керамической трубы. Необходимо построить: дымоход длиной 1 метр, используется 3 штуки, соединенные цементно-известковым раствором, без необходимости использования высоких швов, как в случае блоков высотой 24 см, которые составляют. облегчает кладку и монтаж кирпича. Преимущество блоков высотой 33 см в том, что срезы ровные. Все блоки соответствуют стандарту EN12446.

ВЫПОЛНЕНО!!! Дымоход RAUCH UNIWERSAL имеет все необходимыеэлементы для его монтажа, которые подробно описаны на схеме

(1) ЗАГЛУШИТЕЛЬ ДЫМОХОДА, КОНУС (РАСПРЕДЕЛИТЕЛЬ) изготовлен из кислотостойкой стали, хромоникелированный. Основным преимуществом этого элемента является защита изоляционной ваты от атмосферных воздействий и эстетическое завершение дымохода.

(2) БЕТОННЫЕ БЛОКИ LECA характеризуются высокой прочностью, огнестойкостью и морозостойкостью. Каждый блок имеет систему каналов для вентиляции керамической вставки и ваты в дымоходе, а также отверстия для возможности дополнительного усиления, если это рекомендуется из-за высоты над крышей. Для этой цели можно использовать ребристые стержни диаметром не более 12 мм или резьбовые витые стержни диаметром 8 мм, а затем заливать тонкий бетон. Высота каждого блока составляет 33 см и равна высоте керамической трубы. Для строительства 1 метра дымохода используются 3 штуки, соединенные цементно-известковым раствором без необходимости использования высоких швы как у блоков высотой 24 см, что облегчает кладку и монтаж кирпича. Преимущество блоков высотой 33 см в том, что срезы все блоки соответствуют стандарту EN12446.

Керамические элементы одного из крупнейших немецких производителей соответствуют требованиям стандарта EN 1457-1, EN 1457-2, EN 1457-3, A1N1(T600, N1, D3), обеспечивая возможность выброса выхлопных газов при температуре от 60 до 600°С, устойчивы к возгоранию сажи. Высокая стойкость к истиранию (≤ 0,03 кг/м³), прочность на сжатие (≥ 10 МН/м²). )и исключительно гладкая внутренняя поверхность обеспечивают правильную тягу на протяжении всего срока эксплуатации и уменьшают возможность скопления сажи на стенках дымоходного канала. Керамические вставки изготавливаются из прессованной шамотной керамики, обожженной при температуре 1200°С, что придает ей исключительно гладкую, не впитывающую влагу поверхность.

ТРУБЫ КЕРАМИЧЕСКИЕ (3) так называемый. дымоходы,

ТРОЙНИК (4) для соединения дымохода с отопительным прибором под углом 90° (за дополнительную плату можно заменить на тройник 45°),

ОЧИСТКА (5), позволяющая производить очистку дымохода,

ОСНОВАНИЕ ДЫМОХОДА (6) – в виде чаша.

Система включает в себя усиленную (7) БЕТОННУЮ ПОКРЫТИЕ, обеспечивающую свободное перемещение керамики во время работы. Защищает дымоход от атмосферных воздействий, в том числе и вентиляционные каналы, в зависимости от конфигурации дымохода.

(8) ШЕРСТЬИЗОЛЯЦИЯ соответствует стандарту EN 14303:2009+A1:2013, не впитывает влагу благодаря пропитке минеральным маслом, огнестойка.

Выполняется в виде мата, армированного стекловатой, задача которого — изолировать и стабилизировать керамическую вставку в пустотелом кирпиче.

Его применение ускоряет прогрев, улучшает дымоход. тяга и уменьшает количество конденсата, выпадающего из выхлопных газов.

(10) ПЕРЕДНЯЯ ПАНЕЛЬ – изготовлена ​​из негорючей, гидрофобизированной минеральной ваты. Его задача – устранить напряжения, которые могут возникнуть в процессе эксплуатации дымохода. Также герметизирует отверстие в дымоходных блоках, где котел подсоединяется к дымоходу.

(9) КЛЕЙ, используемый производителем вышеуказанной керамики, гарантирует прочное термо- и кислотостойкое соединение.

(11) РАСШИРИТЕЛЬ – используется для соединения дымохода с отопительным прибором.

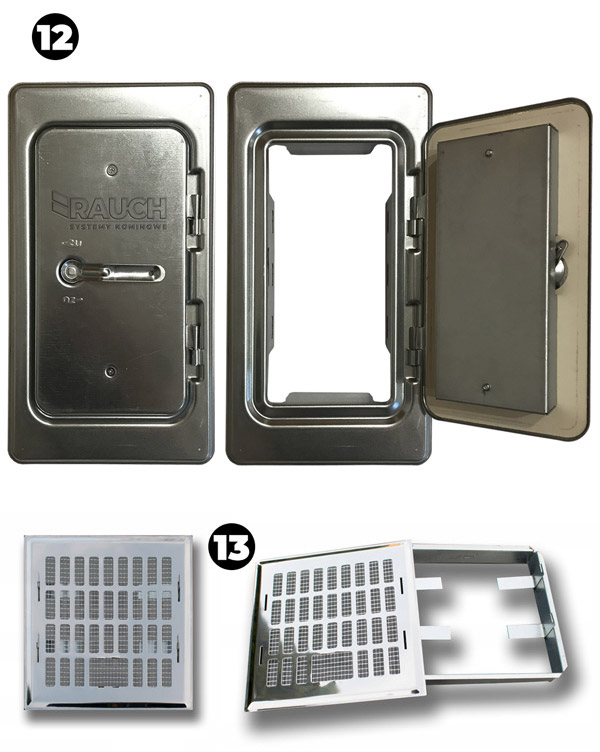

Высококачественные шерстяные (12) ДВЕРИ ДЛЯ ДЫМОХОДА от немецкого производителя гарантируют безопасность и герметичность дымоходного канала.

(13) КИСЛОТОСТОЙКАЯ ПРИТОЧНО-ВЫТЯЖНАЯ РЕШЕТКА b> используется для вентиляции шерстяного канала.
