Система дымохода RAUCH 7M дымоход fi 160 + 80 система

Система: Дымоходная система RAUCH DUO UNIWERSAL

Высота [м]: 7,00

Диаметр [мм]: 160+80

Вентиляция [шт]: 1

Длина [см]: 54

Ширина [см]: 36

RAUCH DUO UNIVERSAL

Система RAUCH DUO UNIWERSAL – это экономичное решение, объединяющее две независимые дымоходные системы в одном керамзитобетонном корпусе.

Стальная система воздушного сгорания используется для удаления отходящих газов современных конденсационных котлов с закрытой камерой сгорания, работающих на газе или мазуте. Работает при температуре до 200°С, устойчив к конденсату.

Используются высококачественные кислотостойкие трубы из нержавеющей стали толщиной 0,6 мм и диаметром 80 мм марки 1.4404. В дымоход они соединяются благодаря правильно подготовленным развальцовкам с прокладками, обеспечивающим свободное тепловое расширение вкладыша и гарантирующими его герметичность и устойчивость к кислотам, присутствующим в выхлопных газах.

Подключение к котлу и верхний конец с воздухозаборником Ø 125/80 мм. Весь образующийся в дымоходе конденсат отводится в котел (из которого по соответствующему каналу попадает в канализацию) для дальнейшей рекуперации тепла, что повышает эффективность работы отопительного устройства. Воздух, питающий камеру сгорания, подается через кожух дымохода в направлении, противоположном выхлопным газам. Благодаря этому он нагревается, что снижает потери энергии и одновременно повышает эффективность подключенного отопительного прибора. Рекомендуемая высота подключения котла – 2,0 м.

Керамическая изолированная система применяется для удаления выхлопных газов из котлов всех видов твердого топлива, экогорошка, мелочи, древесины, угля, брикетов, пеллет, а также из традиционных и водо- камины с рубашкой. Работает при температуре от 60 до 600°С, устойчив к сажевому возгоранию и конденсату.

Использование гидрофобизированной ваты по всей окружности и высоте керамической вставки позволяет быстро создать соответствующую тягу дымохода и предотвращает явление конденсации выхлопных газов в дымоходе.

В системе используются термостойкие немецкие керамические вставки высочайшего качества, соответствующие требованиям стандартов EN 1457-1, EN 1457-2, которые обеспечивают возможность отвода выхлопных газов до 600°C (класс Т600), они устойчивы к возгоранию сажи до 1000 °C. Каждый элемент маркируется стандартом А1Н1. Устойчивость к конденсату (D3) и истиранию (≤ 0,03 кг/м³), прочность на сжатие (≥ 10 МН/м²) и исключительно гладкая внутренняя поверхность обеспечивают правильную тягу на протяжении всего срока эксплуатации и снижают вероятность скопления сажи на стенках камеры. дымоходный канал. . Это дает 30-летнюю гарантию.

Преимуществом системы RAUCH DUO UNIWERSAL является возможность подключения двух независимых котлов к одному двухходовому дымоходу, что экономично, позволяет экономить место и позволяет выбирать способ отопления. на более позднем этапе.

Система устойчива к воздействию кислот и сажи.

Имеет сертификат CE на соответствие стандартам EN 13063-1, EN 13063-2, EN 14989-2.

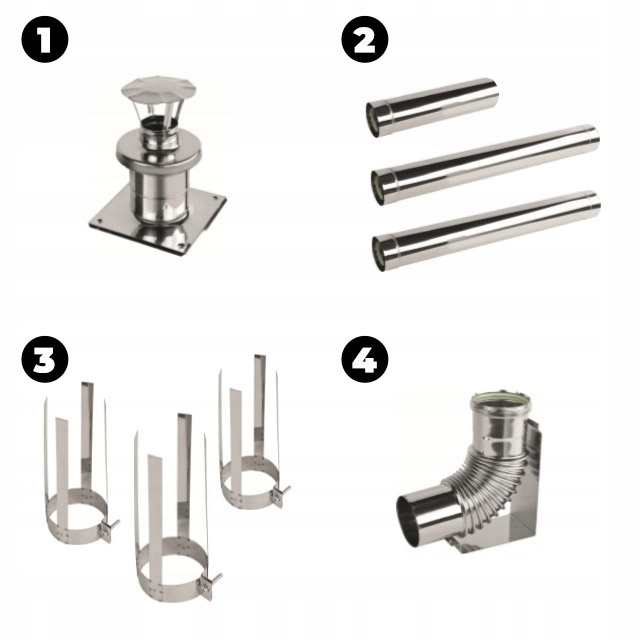

(1) ПОЛНАЯ КИСЛОТОСТОЙКАЯ ВЕРХНЯЯ КОНЦА с дымоходной плитой с отводом выхлопных газов Ø 80 мм и воздухозаборником Ø 125 мм с крышей.

Высококачественная сталь, (2) КИСЛОУСТОЙЧИВЫЕ НЕРЖАВЕЮЩИЕ ТРУБЫ для отвода выхлопных газов, Ø 80 мм в диаметре и длиной 1000 мм и 500 мм в зависимости от высоты дымохода, толщина 0,6 мм, 1.4404 оценка. Во всех соединениях используются силиконовые прокладки для поддержания соответствующего избыточного давления и предотвращения возможной утечки конденсата. Очень важно, чтобы система дымохода была собрана таким образом, чтобы конденсат вытекал свободно и не застревал, например, в уплотнителях.

(3) КИСЛОТОСТОЙКИЕ ЗАЖИМЫ используются для центрирования и стабилизации вставки в обшивке дымохода.

(4) КИСЛОТОСТОЙКОЕ КОЛЕНО 87 градусов с опорой. Используется для удаления выхлопных газов конденсационных котлов и является универсальным решением для всех моделей котлов, представленных на нашем рынке.

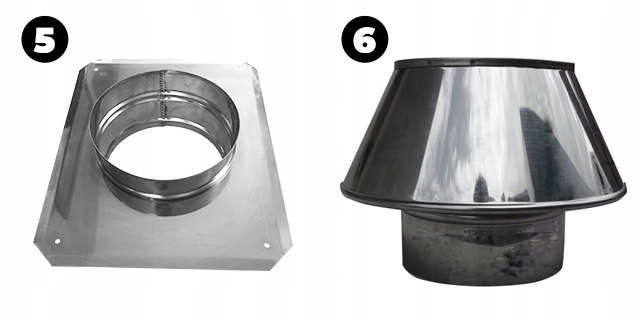

(5) КИСЛОУСТОЙЧИВАЯ ПЕРЕДНЯЯ ПАНЕЛЬ Ø 125 (подключение воздуха).

(6) ДЫМОХОДНЫЙ КОНУС КОНУС (РАСПРЕДЕЛИТЕЛЬ) изготовлен из кислотостойкой стали, хромоникелированный. Основным преимуществом этого элемента является защита изоляционной ваты от атмосферных воздействий и эстетическое завершение дымохода.

Система включает в себя усиленную (7) БЕТОННУЮ ПОКРЫТИЕ, обеспечивающую свободное перемещение керамики во время работы. Защищает дымоход от атмосферных воздействий, в том числе и вентиляционные каналы, в зависимости от конфигурации дымохода.

(8) ИЗОЛЯЦИОННАЯ ШЕРСТЬ соответствует стандарту EN 14303:2009+A1:2013, не впитывает влагу благодаря пропитке минеральным маслом и огнестойка. Выпускается в виде полосок, задача которых — стабилизировать керамическую вставку в блоке.

(10) ПЕРЕДНЯЯ ПАНЕЛЬ – из негорючей гидрофобизированной минеральной ваты. Его задача – устранить напряжения, которые могут возникнуть в процессе эксплуатации дымохода. Также герметизирует отверстие в дымоходных блоках, где котел подсоединяется к дымоходу.

(9) КЛЕЙ, используемый производителем вышеуказанной керамики, гарантирует прочное термо- и кислотостойкое соединение.

(11) РАСШИРИТЕЛЬ – используется для подключения дымохода к отопительному устройству.

(12) КЕРАМИЧЕСКИЕ ТРУБЫ т.н. дымоходы, Керамические элементы одного из крупнейших немецких производителей соответствуют требованиям EN 1457-1, EN 1457-2, EN 1457-3, A1N1(T600, N1, D3), обеспечивают возможность отвода выхлопных газов при температурах от От 60 до 600° C, устойчивы к возгоранию сажи.

Высокая стойкость к истиранию (≤ 0,03 кг/м), прочность на сжатие (≥ 10 МН/м) и исключительно гладкая внутренняя поверхность обеспечивают правильную тягу на протяжении всего срока эксплуатации и снижают возможность скопления сажи на стенках дымохода.

Керамические вставки изготовлены из прессованной шамотной керамики, обожженной при температуре 1200°С, что придает им исключительно гладкую, не впитывающую влагу поверхность.

(13) ТРОЙНИК для соединения дымохода с отопительным прибором под углом 90° (за дополнительную плату можно заменить на тройник 45°),

(14) ОЧИСТКА ОЧИСТКА позволяющая очистить дымоход

(15) КЕРАМИЧЕСКИЙ ДЕКОНДЕНСАТОР – в форме чаши.

Высококачественная шерстяная утепленная (16) КАМИННАЯ ДВЕРЬ С КЛЮЧОМ от немецкого производителя гарантирует безопасность и герметичность дымохода.

(17) КИСЛОТОСТОЙКАЯ ПРИТОЧНО-ВЫТЯЖНАЯ РЕШЕТКА используется для вентиляции шерстяного воздуховода.

(18) БЕТОННЫЕ БЛОКИ LECA характеризуются высокой прочностью, огнестойкостью и морозостойкостью.

Каждый блок имеет систему каналов для вентиляции керамической вставки и ваты в дымоходе, а также отверстия, позволяющие провести дополнительное усиление, если это рекомендуется из-за высоты над крышей. Для этой цели можно использовать ребристые стержни диаметром не более 12 мм или резьбовые, витые стержни диаметром 8 мм, а затем заливать тонкий бетон.

Высота каждого блока — 24 см.

Для строительства 1 метра дымохода используются 4 детали, соединенные цементно-известковым раствором с толщиной шва 10-15мм.

Все пустотелые кирпичи соответствуют стандарту EN12446.
