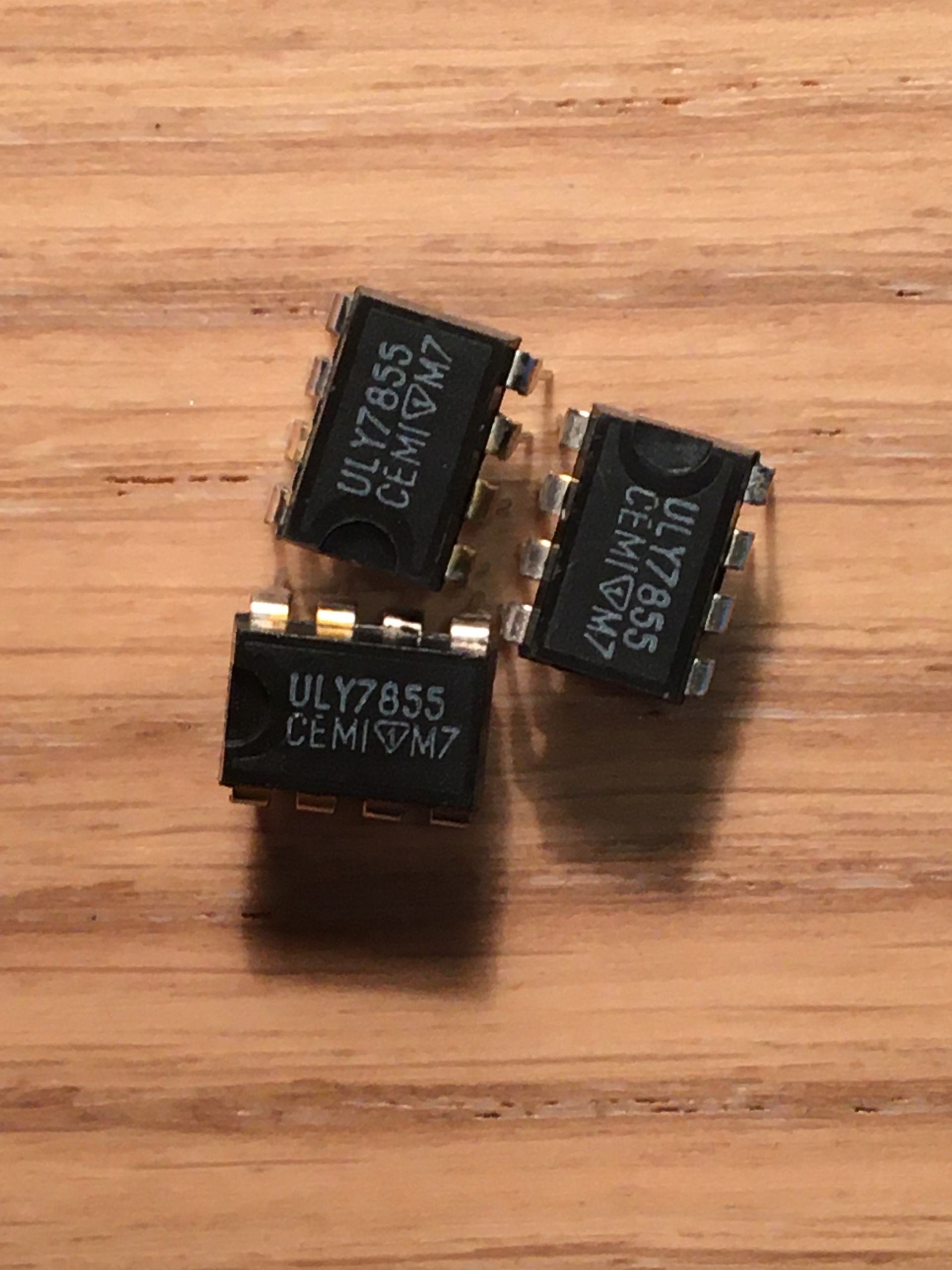

Система ULY7855, импульсный генератор
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 3
Оплачивая «Система ULY7855, импульсный генератор» данный товар из каталога «Аналоговые», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
uly7855 Система, генератор импульсов. Внешняя система RC подключена к генератору. Он состоит из последовательного подключенного резистора (один или два резистора) и конденсатора, прикрепленного к напряжению и массе UCC. Среднее напряжение дается одному из входов двух компараторов в системе. Система имеет разделитель напряжения UCC (три резистора 5 ком представляют собой напряжение на 2/3 UCC и 1/3 UCC). Напряжения даются входам компараторов. Выходы компараторов подключены к Flip -FLOP RS. Сигнал от флип -потока усиливается усилителем (выходное напряжение). Отрицательный выход UWY приводится к основанию внутреннего транзистора, разгружающего NPN (разряд внешнего конденсатора). Таким образом, создается пристальный или моностабильный RC -генератор. Генератор применяется к системам сигнализации и другим. Неиспользуемый продукт, CEMI, цена для 1 элемента
Технические данные:
UCC напряжение питания: 4,5 - 16 В
Источник питания ICC: 3 - 15 мА
Ошибка настройки импульса (моностабильный режим); 1%
Ошибка настройки частоты (режим Astable); 2,6%
Частота FER: 500 кГц C
Power P: 613 MW
Данные о свинце: снизу, из тега справа
1. GND Mass
2. 2. триггер
3. Управление
6. Управляющее напряжение
7. Разряд
8. VCC Power Power
