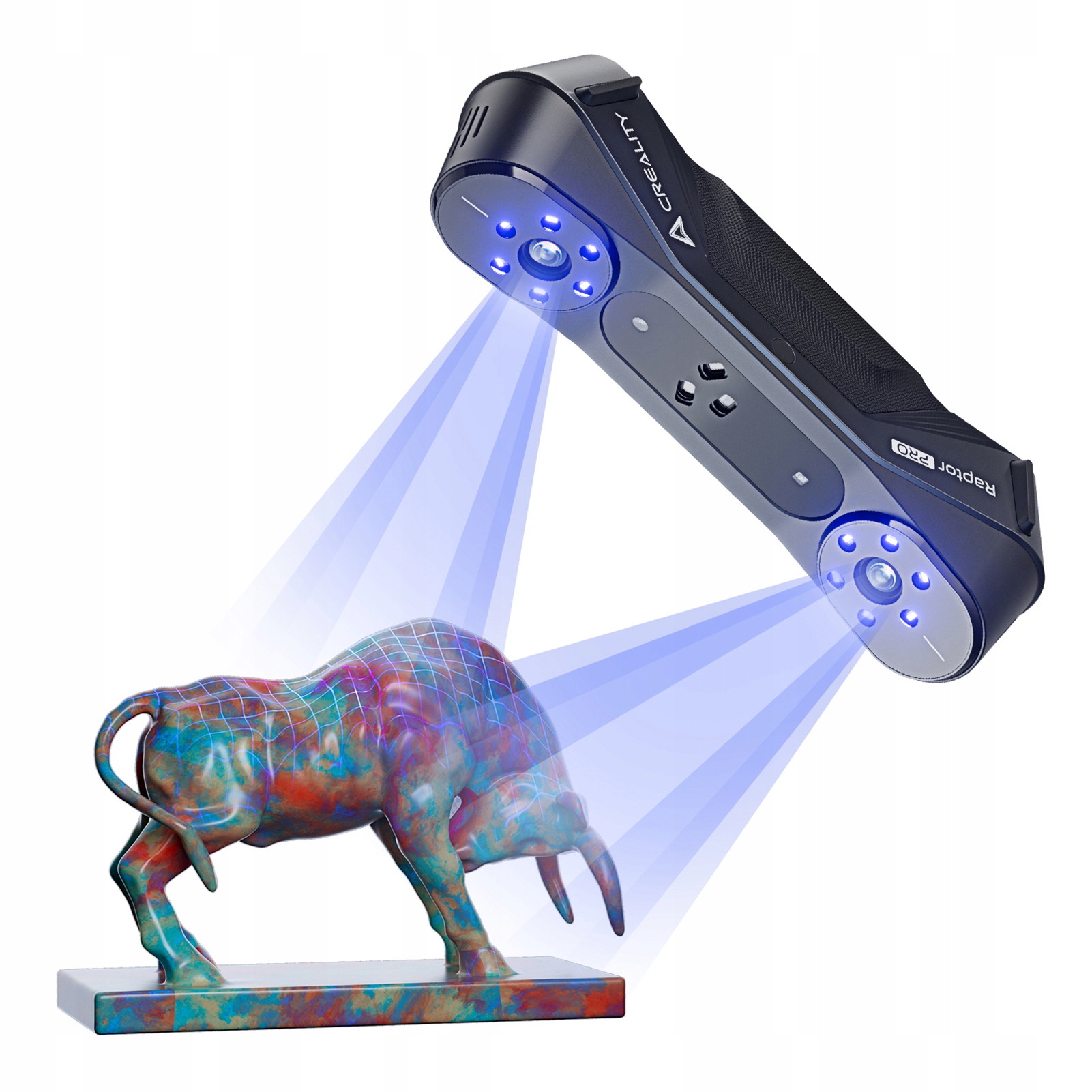

Портативный 3D Cr-сканер Raptor Pro 5-4000 мм, 60 кадров в секунду

3D CR-SCAN RAPTOR PRO 22 Intersect +7 параллельных синих линий и NIR 3D-сканер для обратного инжиниринга. Ручная печать. Инженерная 3D-печать. Скорость сканирования до 60 кадров в секунду. Поддержка черного отслеживания 4000 мм.

Особенность:

1. Критически важные приложения. Достигните непревзойденной точности с точностью до 0,02 мм, что делает Raptor Pro идеальным для требовательных приложений, таких как проверка автомобильных деталей, обратное проектирование и проектирование продукции. Убедитесь, что каждая деталь зафиксирована точно.

2 Независимо от того, требуется ли вам высококонтрастное сканирование или неинвазивные измерения, этот сканер обеспечивает исключительную производительность в любых условиях.

3. Быстрое сканирование пересекающихся лазерных линий (22 линии). Благодаря способности выполнять 660 000 измерений в секунду RaptorPro обеспечивает быстрый охват средних и крупных объектов. Эта функция обеспечивает эффективный и всеобъемлющий сбор данных.

4. Параллельное лазерное сканирование (7 линий): для получения сложных деталей используйте 7-линейную параллельную лазерную конфигурацию, которая обеспечивает сверхвысокое разрешение. Идеально подходит для фиксации мелких деталей и обеспечения точных размеров при реверс-инжиниринге и детальном проектировании изделий.

5. Сканирование в ближнем ИК-свете: Raptor Pro использует 3D-регистрацию точек, для многофункциональной обработки не требуются маркеры, объекты можно быстро и напрямую сканировать. Режим «Лицо и тело» оснащен уникальным алгоритмом картирования лица, который фиксирует больше деталей и легко сканирует волосы, сканирование человеческого тела занимает всего 2 минуты. Кроме того, его функция 24-битного полноцветного сканирования позволяет захватывать яркие, реалистичные модели для улучшенной визуализации.

Спецификация:

режим 7 параллельных синих лазерных линий

Точность до: 0,02 мм (Точность оценивается в лабораторных условиях (объект измерения представляет собой пару сфер диаметром 100 мм), а на фактические результаты могут влиять такие условия эксплуатации, как температура, вибрация и другие факторы.)

Объемная точность: 0,02 мм+0,08 мм/м

Скорость сканирования: 420 000 измерений/с

Разрешение 3D: 0,05–2 мм

Скорость сканирования, до: до 60 кадров в секунду

Мин. Объем сканирования: 5 мм × 5 мм × 5 мм

Диапазон одиночного захвата: 270x170 мм @ 300 мм

Рабочее расстояние: 160–400 мм

Цветовое отображение: Да

Режим выравнивания: маркер

Разрешение камеры для 3D-изображения: 1920×1200

Цветной точечный свет: 12 белых Светодиоды

Сканирование вне помещения: ≤50 000 люкс

22 Режим пересечения линии синего лазера

Точность до: 0,02 мм (Точность оценивается в лабораторных условиях (объект измерения представляет собой пару сфер размером 100 мм), а на фактические результаты могут влиять эксплуатационные факторы окружающей среды, такие как температура, вибрация и другие факторы.)

Объемная точность: 0,02 мм+0,08 мм/м

Скорость сканирования: 660 000 измерений/с

Разрешение 3D: 0,05–2 мм

Скорость сканирования, до: до 60 кадров в секунду

Мин. Объем сканирования: 5 мм × 5 мм × 5 мм

Диапазон одиночного захвата: 270 мм x 170 мм при 300 мм, 341 x 232 мм при 400 мм, 397 x 290 мм при 500 мм

Рабочее расстояние: 200–550 мм

Цветовое отображение: Да

Режим выравнивания: маркер

Камера для 3D-изображения разрешение: 1920 × 1200

Цветной точечный светильник: 12 белых светодиодов

Сканирование на открытом воздухе: ≤100 000 люкс

Режим NIR (инфракрасная трубка)

Точность до: до 0,075 мм

Объемная точность: 0,075 мм+0,1 мм/м

Скорость сканирования: 3580 000 измерений/с

Разрешение 3D: 0,1-2 мм

Скорость сканирования, до: до 30 кадров в секунду

Мин. Объем сканирования: 150 мм × 150 мм × 150 мм

Диапазон одиночного захвата: 630 мм × 550 мм при 1000 мм

Рабочее расстояние: 170–1000 мм

Цветовое отображение: Да

Режим выравнивания: маркер/геометрия/текстура

Разрешение камеры 3D-изображения: 1920 × 1200

Цветной точечный светильник: 12 белых светодиодов

Сканирование вне помещения: ≤30 000 люкс

IMU: Да

Формат вывода: OBJ/STL/PLY/ASC

Входная мощность: 12 В, 2 А

Интерфейс передачи данных: Typec/USB3.0

Размеры устройства: 215 ммx50mmx74mm

Вес устройства: 405 г

Беспроводное сканирование: поддерживается в сочетании с аксессуарами для беспроводного сканирования

Поддержка системы: Windows/MacOS

Список загрузки:

3D-сканер Raptor Pro*1

Кабель для передачи данных USB 3.0 (тип C/Type-A)*1

Подключение с помощью адаптера из 4 шт.*1

Стеклянная калибровочная пластина*1

Светоотражающий маркер (D6 мм, D3 мм)*1

Falrep*

Адаптер Type-C*1

ОЧИСТКА*1

Руководство*1

Рамка*1
