Оригинальное мансардное окно

ФАКРО модель FTP-V U4

размеры 55х78 см

+уплотнительная манжета

Термо<тип/ h1>

- внешняя обшивка окна цвета RAL 7016

Окно с 3-х стеклопакетом, 2-х камерным пакетом типа У4 с коэффициентом Ug 0,7Вт/м2К.

Коэффициент теплопередачи всего окна ФТП-В/АН У4 имеет следующий вид:

• Uw=1,0 Вт/м2К. с термоворотом

Окно ФТП-В/АН У4 – мансардное окно поворотной конструкции, из древесины сосны высшего качества, послойно клееное, с вакуумной пропиткой >выполнено с использованием системы усиления конструкции мансардных окон topSafe и технологии thermoPro

Окно оснащено автоматическим воздухозаборником V40P

Окна соответствуют новым требованиям в соответствии с Положением в новостройках с 1 января 2021 года о требованиях к теплоизоляции окон.

Внешняя облицовка окон и отлив цвета:

- антрацит RAL 7016

Оригинальное мансардное окно FAKRO

При покупке мансардного окна вы покупаете комплект

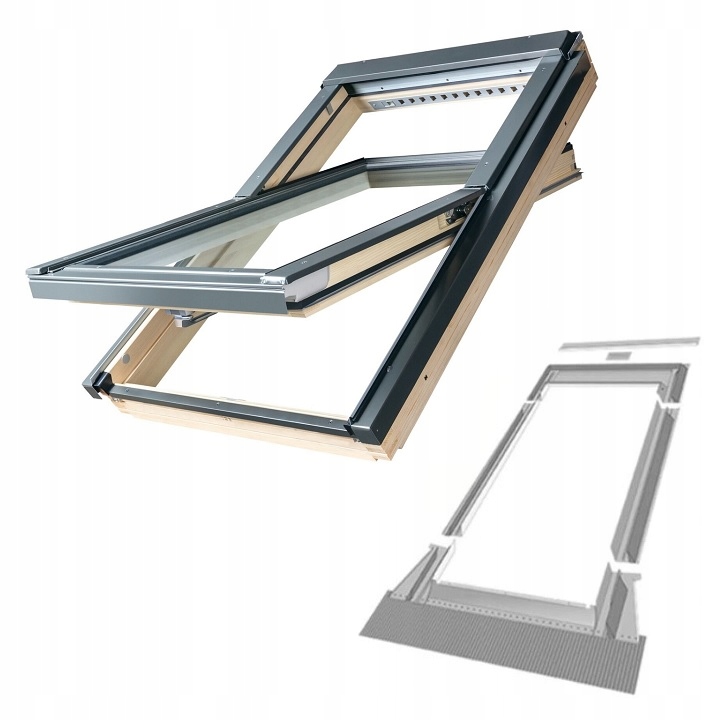

Масардное окно FAKRO FTP-V/AN U4 и универсальный уплотнительный отлив EHV-AT THERMO RAL 7016

СВВ АТ-ТЕРМО для гофрированной кровли

- для гофрированной кровли с высотой профиля до 90 мм

Применение воротника: кровля черепица или металлочерепица и листовой металл профилированный - трапециевидный и т.д.

Новый универсальный уплотнительный отлив EHV AT-THERMO с дополнительной теплоизоляцией – отличное системное решение, гарантирующее плотное и «теплое» соединение окна с поверхностью крыши. Уплотнительная манжета EH_-AT Thermo позволяет изолировать мансардные окна выше уровня обрешетки. Внутри наклеен гибкий изоляционный материал, который плотно прилегает к оконной раме, создавая таким образом теплоизоляционную раму после установки. Теплоизоляционный материал характеризуется очень хорошими параметрами (очень хороший коэффициент λ).

Воротник THERMO теплоизолирует окно и значительно улучшает коэффициент теплопередачи – до 15%, в зависимости от типа окна. . Это снижает риск возможных тепловых мостов и потерь тепла.

Оклад изготовлен из алюминиевого листа, постоянно защищенного полиэфирным лаком RAL7016, благодаря чему окно идеально сочетается с типичными цветами кровли.

Покупая мансардное окно, вы покупаете комплект

Масардное окно FAKRO FTP-V/AN U4 и универсальный уплотнительный отлив EHV-AT THERMO RAL 7016

(возможность замены отливов на фланцы, например, EZV-FT THERMO, EBV-PT THERMO)

Примечание: в стандартной комплектации применяется отлив типа EHV-AT THERMO (универсальный для гофрированной кровли). ) добавляется в окно в случае замены оклада на тип EZV-FT THERMO (для плоской черепицы) или EBV-PT THERMO (для листов со стоячим фальцем), сообщите нам об этом по электронной почте или в форме доставки.

Технические параметры:

• коэффициент стекла: 0,7 Вт/м2К
• коэффициент U окна: 1,0 Вт/м2К с термоворотом
• коэффициент окна : 1,1 Вт/м2К со стандартным воротником.
• Коэффициент Rw: 33 дБ.
• стеклопакет: 4HT-Tg12Ar-4-Tg12Ar-4T.
• низкоэмиссионный слой: +
• расширенный комплект остекления газ: + (аргон)
• закаленное стекло: +
• лакировка дерева: дважды
• уплотнения: четыре
• микроотверстие окна: +
• ручка: Элегант.
• вентилятор: тип V40 (производительность воздухоотводчика до 49 м3/ч).
• Диапазон установки 15-90°.

Преимущества окон ФТП-В/АН У4

Большая эффективная площадь остекления, облегчает освещенность помещения.

Поворотная конструкция и функциональная ручка, расположенная в нижней части створка обеспечивает удобство эксплуатации и использования.

Окно трехкамерное, двухкамерное типа У4, пространство между стеклами заполнено благородным газом, закаленное стекло имеет низкоэмиссионный слой отражающий тепловые лучи. Это позволяет снизить теплопотери зимой и ограничить прогрев помещения летом.

Профиль форточки выполнен с вниманием к высокой эстетичности.

Воротники гарантируют установка окна в большинстве кровельных покрытий, в крышах с разными углами наклона. (фланцы доступны на других аукционах или рекомендуем приобрести окно с воротником в комплекте).

Использованная в окнах конструкция внешней облицовки придает им современный и эстетичный вид.

Встроенный автоматический воздухозаборник V40P

Элегантная ручка имеет крышку, скрывающую крепежные винты. Позволяет плотно закрыть окно или установить два размера микропроемов.

Большой выбор фурнитуры.

Окно отвечает новым требованиям в соответствии с регламент, в новостройках с 1 января 2021 года вводятся требования по теплоизоляции окон.

Конструкция окон ФТП-В У4

• Окна ФТП-В У4 представляют собой богато оснащенные поворотные окна.
• Древесина дважды покрыта лаком, имеет четырехкратное уплотнение. и автоматический приток воздуха V40P.
• Новый автоматический V40P обеспечивает оптимальное количество воздуха в помещении при плотно закрытом окне, высокую водонепроницаемость, отсутствие пыли и насекомых.
• За счет расположения форточки в верхней части рамы окна FAKRO имеют до 6% большую площадь остекления по сравнению с другими мансардными окнами аналогичного размера, что позволяет лучше освещать внутреннее пространство.
• Петля, расположенная посередине окна, позволяет поворачивать створку и оставлять ее в открытом положении.
• Створку также можно повернуть вокруг оси на 180° и зафиксировать запорным ригелем, что позволяет удобная и безопасная очистка наружного стекла.
• Управление поворотными окнами осуществляется с помощью ручки с двухступенчатым микрооткидом, расположенной в нижней части створки.

Рама и створка

• Поворотные окна, изготовлены из древесины сосны высшего качества, послойно проклеены, с вакуумной пропиткой.
• Петли расположены Поднятие окна до середины окна позволяет повернуть створку и оставить ее в открытом положении.
• Створку также можно повернуть вокруг оси на 180° и зафиксировать запорным ригелем, что обеспечивает удобную и безопасную очистку. наружного оконного стекла.
• Защита углов мансардного окна согласно Зарегистрированная в патентном ведомстве технология соединения оконных профилей позволяет мансардным окнам FAKRO работать даже в экстремальных климатических условиях. В углах нет зазоров, как в случае с другими мансардными окнами.
• Петля, расположенная посередине окна, позволяет поворачивать створку и оставлять ее в открытом положении.
• створки также можно повернуть вокруг оси на 180° и зафиксировать их стопорным ригелем, что позволяет удобно и безопасно очищать наружное оконное стекло.
• Окна Fakro имеют инновационную систему направления створки.
• Инновационная система направления створки обеспечивает хорошее взаимодействие уплотнителей и профилей, а также быстрый монтаж и демонтаж окна без снятия створки.
• Повышенная устойчивость к взлому благодаря усилению оконной конструкции topSafe система

Остекление: Стеклопакет - У4 - суперэнергосберегающий

• Стакан двухкамерный 4ХТ-Тг12Ар-4 -Тг12Ар-4Т
• Внешнее закаленное стекло; Термопрокладка TGI черного цвета, пластиковая; внутреннее стекло с низкоэмиссионным покрытием.
• Внутренняя часть упаковки заполнена благородным газом - аргоном.

Пояснение:

Ручка

• Элегантная ручка, расположенная в нижней части створки, позволяет легко работа окна и двухступенчатый микрооткид

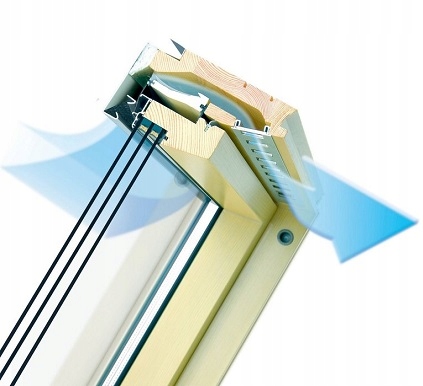

Вентиляция

• В нижней части микрооткрытием окна использование ручки и использование автоматического воздухоотводчика V40P

Автоматический воздухоотводчик V40P гарантирует экономию энергии и обеспечивает водонепроницаемость 600 Па как при закрытом, так и при открытом вентиляторе. (Примечание: вентиляционные отверстия других окна гарантируют водонепроницаемость до 250 Па при открытом проветрителе).

Облицовка окон

• Снаружи дерево покрыто атмосферостойким профили из алюминиевого листа, антрацит RA

Рама и створка

• Окна поворотные, изготовлены из древесины сосны высшего качества, послойно проклеены, пропитаны вакуумом.
• Петли установлены. на средней высоте окна, позволяет повернуть створку и оставить ее в открытом положении.
• Створку также можно повернуть вокруг оси на 180° и зафиксировать запорным ригелем, что позволяет удобная и безопасная очистка наружного стекла.
• Защита углов мансардного окна согласно Зарегистрированная в патентном ведомстве технология соединения оконных профилей позволяет мансардным окнам FAKRO работать даже в экстремальных климатических условиях. В углах нет зазоров, как в случае с другими мансардными окнами.
• Петля, расположенная посередине окна, позволяет поворачивать створку и оставлять ее в открытом положении.
• створки также можно повернуть вокруг оси на 180° и зафиксировать их стопорным ригелем, что позволяет удобно и безопасно очищать наружное оконное стекло.
• Окна Fakro имеют инновационную систему направления створки.
• Инновационная система направления створки обеспечивает хорошее взаимодействие уплотнителей и профилей, а также быстрый монтаж и демонтаж окна без снятия створки.
• Повышенная устойчивость к взлому благодаря усилению оконной конструкции topSafe система

Глазурь

• 2-камерный, 3-стеклопакет 4ХТ-Тг12Ар-4-Тг12Ар-4Т, энерго- экономия с коэффициентом: 0,7 Вт/м2К, согласно EN674.

Внешнее закаленное стекло, пластиковая дистанционная рамка, внутреннее стекло с низкоэмиссионным покрытием, внутренняя часть упаковки заполнена благородным газом - аргоном.

Пояснение:

Ручка

• Элегантная ручка, расположенная в нижней части створки, обеспечивает удобство управления окном и двухступенчатый микрооткид.

Проветривание

b>

• В нижней части путем микрооткидывания окна с помощью ручки и использования автоматического воздухоотводчика V40P

Автоматический воздухоотводчик V40P гарантирует экономию энергии и обеспечивает водонепроницаемость 600 Па при открытой форточке (Примечание: форточки в других окнах гарантируют водонепроницаемость до 250 Па при открытой форточке).

Облицовка окон

• Внешняя обшивка деревом, атмосферостойкие профили из алюминиевого листа, антрацит (AN) RAL 7016

Инновации

• Использованная технология thermoPro повышает энергоэффективность, увеличивает долговечность, гарантирует идеальную герметичность и облегчает установку мансардных окон

Применение

• Оконная конструкция позволяет крепить окна к стропилам или рейкам при уклоне крыши от 15 до 90 градусов.

Преимущества конструкции

• Удобно и безопасно поддерживать чистоту наружного стекла благодаря возможности поворота створки на 180 градусов и защелке, блокирующей окно для мытья ,
• Защита от открывания детьми или сильного ветра благодаря защелке, расположенной в верхней части створки.
• Поставляется с элементами, позволяющими легко установить рулонные шторы, жалюзи и другие аксессуары.

Окно из инновационной технологии thermoPro

Внедренные решения дополнительно улучшают качество и параметры мансардных окон. Технология thermoPro повышает энергоэффективность, увеличивает долговечность, гарантирует идеальную герметичность и облегчает установку мансардных окон

ЛУЧШАЯ ТЕПЛИЗОЛЯЦИЯ ОКОН

• ​Меньше теплопотери и меньшие расходы на отопление,
• Новая версия низкоэмиссионного покрытия на стекле,
• Внедрение теплоизоляционных вставок в нижних углах створки, которые предназначены для повышения энергоэффективности окна.

ПОВЫШЕННАЯ ПРОЧНОСТЬ ДЕРЕВА

В нижних углах дверной коробки введены специальные дренажные каналы, отводящие воду от конденсата и возможных протечек, вызванных, например, повреждением наружных алюминиевых профилей. Деревянные профили меньше подвергаются воздействию влаги, что повышает их долговечность.

ПОВЫШЕННАЯ ГЕРМЕТИЧНОСТЬ ОКОН

Окна, изготовленные по технологии thermoPro, имеют высший 4 класс герметичности по стандарту EN12207, что снижает количество воздуха, проникающего в помещения. Это особенно важно при искусственной вентиляции легких.

ЛЕГКАЯ УСТАНОВКА

Новые углы облегчают монтажные работы и увеличивают возможность регулировки мансардных окон во время их установки. Кроме того, использование винтов Torx облегчает установку мансардных окон.

Система окон TopSafe

Система усиления конструкции мансардного окна – повышенная взломостойкость

Масардные окна должны обеспечивать безопасность использования и защищать от легкого проникновения в помещение снаружи. Мансардные окна FAKRO созданы для обеспечения максимального чувства безопасности. Стандартно оснащенные инновационной системой усиления конструкции - topSafe и внешним закаленным стеклом, окна FAKRO обеспечивают высокую безопасность использования.

Система усиления конструкции окон topSafe значительно повышает устойчивость крыши. окна от взлома и защищает их от открытия при случайном наступлении на дверное полотно. FAKRO была первой компанией, которая представила на рынке полный ассортимент окон, в том числе: III класс безопасности, устанавливающий новый стандарт в индустрии мансардных окон.

Окна в системе topSafe обладают повышенной устойчивостью к взлому.

например: невозможно легко открыть, например, с помощью динамического надавив ногой на верхнюю, внешнюю часть окна.

Это не приведет к открытию створки или поломке петель.

Вы можете спать спокойно, зная, что крыша оборудована с самыми безопасными мансардными окнами, устойчивыми не только к любой погоде.

Основными особенностями системы topSafe являются:

• инновационная система крепления
• петли специального профиля,
• металлический элемент, усиливающий запирание,
• металлическая полоса, затрудняющая взлом с помощью инструментов.

Инновационная система крепления петель специального профиля, предотвращает появление трещин в древесине, вырывание петель и сдавливание створка внутри. Это решение в несколько раз прочнее известных и применявшихся ранее.

Металлическая полоса, затрудняющая взлом инструментами.

Специально усиленная конструкция и запирающие элементы.

- мансардные окна, опережающие будущее

Решения FAKRO, которые не предлагают другие

FAKRO заботится не только об эстетике, но и о высочайшем качестве и долговечности своей продукции. Даже при длительной эксплуатации в тяжелых условиях мансардные окна FAKRO прекрасно выполняют свои функции и при этом сохраняют свои высокие эстетические качества. И все это благодаря решениям, которые другие не предлагают или только сейчас внедряют.

• В окне FAKRO используется запатентованная специальная система запирания, защищающая стеклопакет. против удаления. Другие производители обычно предлагают только ламинированное стекло. (В других мансардных окнах снять многослойное стекло можно примерно за 2 минуты, открутив фиксирующие стекло профили).
• Инновационная система направления створки обеспечивает хорошее взаимодействие уплотнителей и профилей, а также быстрый монтаж и демонтаж окна без снятия створки.
• Закрепление углов мансардных окон согласно Зарегистрированная в патентном ведомстве технология соединения оконных профилей позволяет мансардным окнам FAKRO работать даже в экстремальных климатических условиях. В углах нет зазоров, как у других мансардных окон.
• Массадные окна оснащены дополнительным уплотнителем стекла, что обеспечивает дополнительную герметичность в экстремальных погодных условиях. Уплотнитель также улучшает акустику мансардных окон, особенно во время дождя.
• Применяемая в мансардных окнах FAKRO вакуумная пропитка древесины и стойкое лаковое покрытие надежно защищают деревянные элементы окна. Вакуумная пропитка в несколько раз эффективнее погружной.
• Высокую функциональность в окнах FAKRO обеспечивает также автоматический воздухоотводчик V40P, оптимально дозирующий количество свежего воздуха. Необслуживаемая вентиляция в окнах FAKRO обеспечивает здоровый микроклимат на чердаке и экономит тепловую энергию. Открытое вентиляционное отверстие обладает высокой водонепроницаемостью даже при ветре. Защищает от пыли и насекомых снаружи.
• Ручка в нижней части створкиобеспечивает комфортное управление окном. Окна с нижней ручкой допускают правильную установку в соответствии со стандартом DIN 5034-1*, который определяет минимальную высоту над полом, на которой должен находиться верхний край стекла, 220 см. При таком монтаже ручка всегда под рукой.
• III класс безопасности – закаленное стекло и система усиления оконной конструкции topSafe делают мансардные окна FAKRO не ниже III класса безопасности для всей конструкции. окно, включая стекло, согласно EN 13049. FAKRO была первой компанией, которая представила на рынке полный ассортимент окон с мин. III класс безопасности, устанавливающий новый стандарт в индустрии мансардных окон.

Использование дополнительного уплотнителя и системы направления створки обеспечивает высокую герметичность окна. Эта инновационная система позволяет правильно расположить створку в раме и обеспечить правильную работу уплотнителей при многократном открывании и закрывании створки. Такое решение также предотвращает коробление и возможное засорение створки и облегчает монтаж окна.

Высокая эстетика

Закрытые профили и мягкие линии подчеркивают современный дизайн внешней облицовки, что создает окно, которое идеально вписывается в форму каждой крыши.

В настоящее время конечный продукт должен отличаться не только высоким качеством и функциональностью, но и эстетикой. Поэтому важно осознанно создавать форму изделия. Мансардные окна FAKRO точно соответствуют этим требованиям. Внимание к высочайшему качеству продукции сочетается с вниманием к ее эстетике.

Мягко профилированнаяверхняя часть

• Окна были протестированы с точки зрения проектирования и производства независимыми экспертами TÜV SÜD Product Service и отмечены логотипом TÜV SÜD.
• Окна имеют ЕВРОПЕЙСКИЙ СЕРТИФИКАТ «CE»< /li>

Другие размеры окон ФТП-В У4 доступны на других наших аукционах, а именно 55х78, 55х98, 66х98, 66х118, 66х140, 78х98, 78х118, 78х140, 78х160, 94х118, 94х140 в исполнении без фланцев с одинарными фланцами (стандарт). и Thermo) и в комбинированных комбинациях типа B2/1 в цветах Стандарт RAL 7022, Антрацит RAL 7016, Черный RAL 9005
