Телескопический цилиндр 5-старый Skok 1432 с 24 В 2,0 кВт агрегата, 2,6 см3, 11l

входит:

• Гидравлический агрегат, насос с 12 В 2,0 кВт цилиндер, 11L-резервуар, Remote Control. [2833]
• Гидравлический цилиндр с расширением 1432 мм с емкостью до 12 тонн. 5-этажный расширение. [0133]

Гидравлический цилиндр с ходом 1432 мм с гнездом

Производитель: SM-G (Schaw-Met Group)

Символ: ST-5 1432 (HC-ST5HW-1432-00) Благодаря своему конструкции. Нижний очистка транспортного средства, трейлера или высокопоставленного меча. Сельское хозяйство, сады, лесное хозяйство или строительство.

Усиленная версия максимальная подъемная способность 12 тонн

Слово о телескопах

телескопические цилиндры состоят из нескольких последовательно расширяющихся сегментов - хромированных цилиндрических рукавов. это позволяет вам достичь большого слайда привода по сравнению с общей длиной после складывания.

Телескопы являются приводами Одностороннее действие . Продление начинается, принося гидравлическое масло под давлением. Возвращение привода вызвано функцией Manifold , которая высвобождает давление от системы - осаждение является гравитационным, чаще всего под влиянием нагрузки нагрузочного ящика.

Для предотвращения повреждения защиты плаща, вызванного чрезмерным давлением в максимальном приводе, расширяется электрическим).

скважинный привод, расположенный в середине здания, обеспечивает угол наклона нагрузочной коробки между 40 и 45 градусов.

В зависимости от типа транспортируемых товаров, можно выбрать этот угол - таблица ниже может быть полезна:

Таблица выбора телескопического цилиндра

(таблица прыжков, необходимая для наклона трейлера к желаемому углу ° )

dp - расстояние между монтированием цилиндра и трейлером в [мм] (dp = 1 / 2 s ) tilt

Техническая спецификация:

• pi visi -
• Цилиндр отдыха MM
Соединение нефти.

Спрос масла: 5 литров

Максимальное рабочее давление: 160bar

Начальное давление: 0,5 МПа

Скорость поршня/Скорость складывания: 0,5 м/с

. ° C до +60 ° C

от -15 ° C до +80 ° C

Тип стенокардии: Труба с резьбой

Piston: Хрометированное

Жидкое.

гнездо φ45 мм

Гнездо предназначено для цилиндров, используемых в трейлерах, автомобилях, трейлерах, сельскохозяйственной машине, с носиком.

Техническая спецификация:

• Наружный диаметр верхней поверхности: φ109 мм
• Шаровое гнездо диаметром: φ45 мм
• Высота гнезда: 45 мм

защищено двумя вертлужными веществами плюс кольцо Сегера.

гнездо, смазывается каламитом.

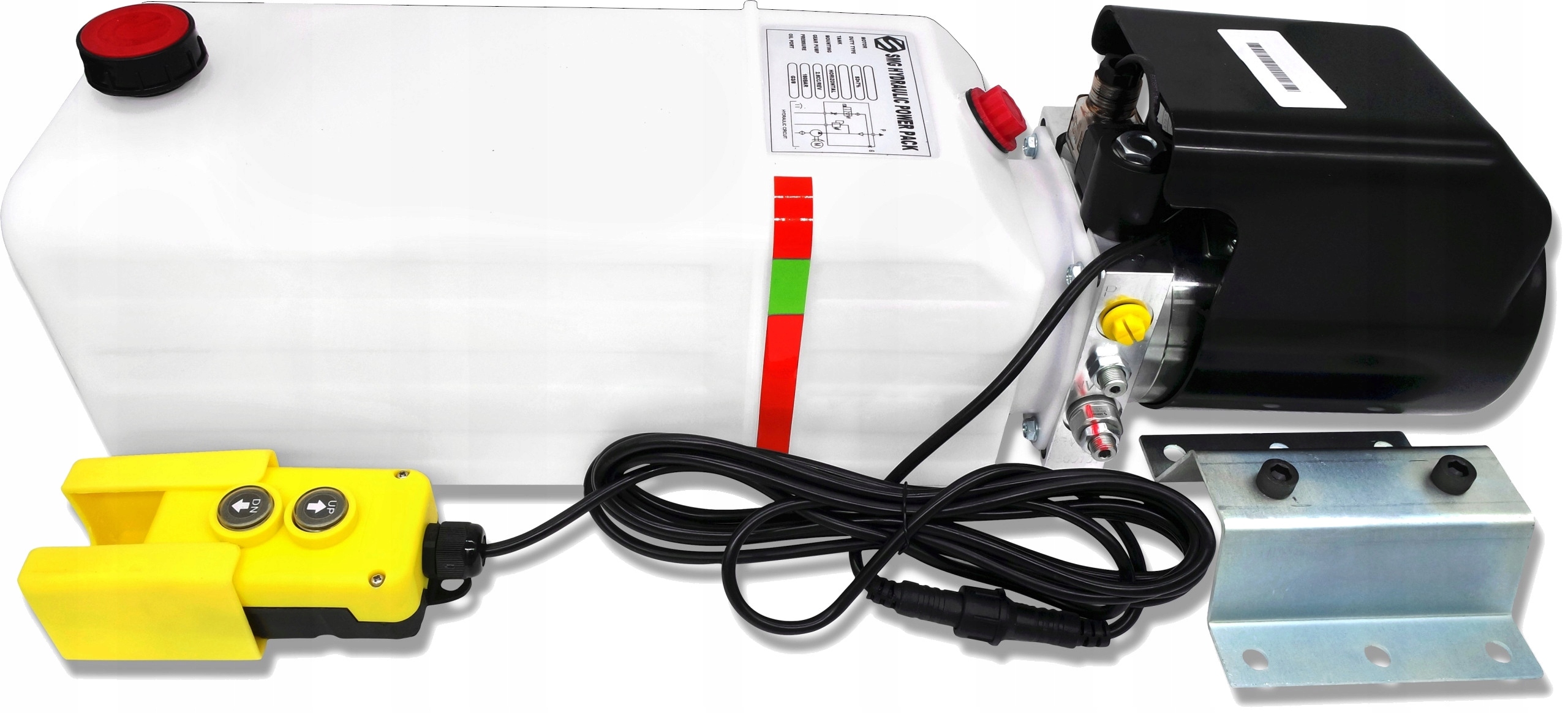

Гидравлическое заполнение 24 В 2,0 кВт

Met Code: [2833]

Производитель: SM-G (Schew Met Group)

позволяет вам контролировать односторонний акт.

Под влиянием давления привод простирается, в то время как он скользит с помощью гравитационных сил и поднятого веса.

Агрегат завершен и готов к работе, просто подключите провода и налейте масло. Рекомендуется непрерывная работа не более 3 минут, перезагружая после 5 минут отдыха.

Приложение:

Агрегат идеально подходит для электрических машин и устройств.

можно использовать в сельском хозяйстве, садах, лесном хозяйстве или строительстве.

Адаптируется для работы над разгрузкой погрузочной коробки в прицепах, самосвальных грузовиках, гидропаках, породах, подъемниках, платформах для погрузки, автомобильных лифтах, кранах, сельскохозяйственной и промышленной технике.

Техническая спецификация:

• Мощность двигателя: 2,0 кВт
• Электрическое напряжение: 24 В
• емкость нефтяного бака: 11 l
• максимальное рабочее давление: 180 батон , в этом наборе 7l/min до 12L/min
• Внутреннее соединение потока: 3/8 "
• Плоский клапан (безопасность):

dimensions:

пульт дистанционного управления с 2 кнопками

Сплошная конструкция

это выделенный пульт дистанционного управления с двумя кнопками , используемыми в основном в гидравлических агрегатах, питаемых под напряжением 12V/24V.

, оснащенное скрепляющим карманом , которое, если необходимо, может быть прикреплен к двум отверстиям диаметром 5 мм.

Задняя часть пилота также имеет магниты , благодаря которому пульт дистанционного управления может быть прикреплен к металлическим элементам.

Кроме того, в пульте вы найдете кабель с длиной около 4,4 м.

Все элементы были сделаны только из прочных, высококачественных материалов.

схема гидравлической системы прикреплена к каждому заполнителю.

Набор включает в себя:

• Насос
• Электродвигатель
• Подключающая пластина
• Танк
• Управление пультом дистанционного управления

Агрегат дополнительно имеет пластиковую крышку двигателя и набор крепления.
