ALFA smartLED

Датчик расстояния и движения по лестнице 100 см, 12 В

Цифровой активный отражающий оптический датчик с узким углом обнаружения и регулируемым диапазоном, с 2 режимами работы: расстояние и движения.

Цвет крышки датчика: белый

Использование по назначению: датчик разработан специально для обнаружения объектов или движение по лестницам, коридорам, переходам шириной до 130 см в сочетании с контроллерами светодиодного освещения smartLEDs и другими устройствами, управляемыми по выходу OC (Open Collector).

Высококачественный цифровой оптический датчик. Микропроцессорная специализированная обработка сигнала и 2 доступных режима работы (расстояние и движение) гарантируют корректную работу датчика в различных условиях (открытая лестница, закрытая лестница).

Отлично в качестве датчика лестницы. Уникально на рынке!

Производитель: Apacheta Smart Systems, Польша

ВАЖНО!

Почему датчики ALFA лучше подходят для обнаружения движения на лестнице, чем другие датчики движения, доступные на рынке?

Большинство датчиков, предлагаемых на рынке, не подходят для обнаружения движения на лестнице. Приложения . Это либо PIR-датчики с широким углом обнаружения и неопределенной дальностью действия, "ловящие" проходящих по лестнице людей, либо дешевые импортные оптические датчики (их можно узнать по желтому цвету), не поддерживающие параметры, со слишком малым радиусом действия, высокая чувствительность к отражениям и бликам, например, от белой стены напротив, вытянутая форма, затрудняющая монтаж, затрудненный доступ к регулировке (сзади датчика), несовместимость с лестничными контроллерами (различное напряжение питания), что у некоторых людей решить путем разработки дополнительных любительских переходников, например в термоусадочных гильзах, да еще и с высокой интенсивностью отказов. Эти дефекты практически дисквалифицируют эти датчики для данного применения.

Мы разработали датчики SmartLED ALFA (также DELTA) в ответ на пробел на рынке в этой области. Они на 100% производятся в Польше. Их характеризует профессиональное исполнение (профессиональная печатная схема, SMT и THT сборка по бессвинцовой технологии, элементы от ведущих производителей электронных компонентов) и высокое качество обработки сигналов. Датчик имеет регулируемый диапазон до 100 см, подходит для большинства лестниц. (Для более широких лестниц мы рекомендуем двойной датчик DELTA smartLEDs с радиусом действия до 200 см).

Это единственные известные нам датчики, которые действительно подходят для обнаружения движения на лестнице, а также идеальны в тяжелых условиях, независимо от того, открыты или закрыты лестницы (проходы), с белой стеной напротив. У них очень хорошее соотношение цены и качества.

Свойства датчика ALFA

• В отличие от PIR-датчиков, оптический датчик ALFA имеет узкий угол обнаружения и регулируемый диапазон и не может видеть люди вне установленного диапазона (например, рядом с лестницей).
• Одноэлементный датчик, также может использоваться для ажурных лестниц или лестниц, построенных только с одной стороны.
• Доступны два режима работы, обеспечивающие корректную работу независимо от типа и конструкции лестницы:

1. Режим датчика расстояния(базовый режим, идеально подходит для открытых лестниц) — объект обнаруживается путем обнаружения света, отраженного от объекта

2. Режим датчика движения(дополнительный режим, используемый, например, в случае закрытой лестницы с белой стеной напротив, отражающей свет) - обнаружение движения объекта происходит в результате обнаружения изменения сигнала, отраженного от объекта p>

• Адаптация микропроцессора к условиям окружающей среды, устранение помех, благодаря чему датчик может работать в сложных условиях
• Низкая чувствительность к видимому свету от окружающей среды и инфракрасного излучения от других источников
• Тихо, без шумных реле

Технические данные

• Диапазон: от 30 см до 100 см (на высоте бедра человека); регулируется каждые 10 см.
• Угол обнаружения: 15°.
• Напряжение питания: 8–24 В постоянного тока (обычно 12 В).
• Выход: NPN OC. (активный низкий), макс. 30В 250мА

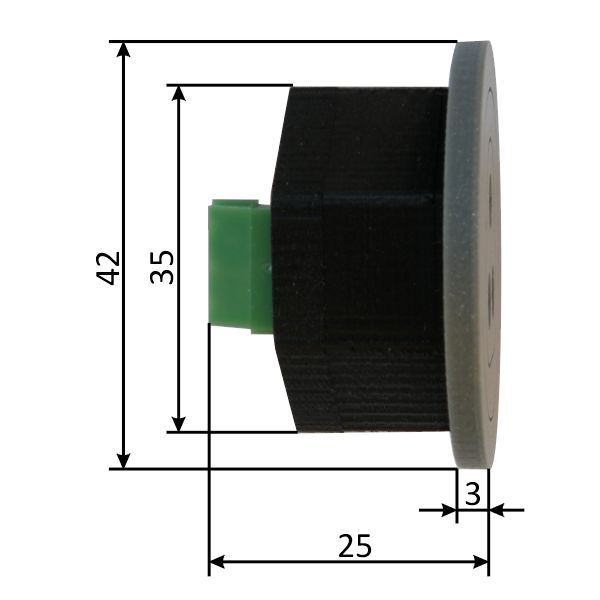

• Размеры: диаметр экрана 40мм, длина 25мм
• Потребляемая мощность: 0,12Вт 9 для источника питания 12В)
• Потребляемый ток: 10мА
• Рабочая температура: -10°С - +45°С.
• Степень защиты: IP20.
• Класс защиты: III.
• Тип работы: непрерывный, в помещении .

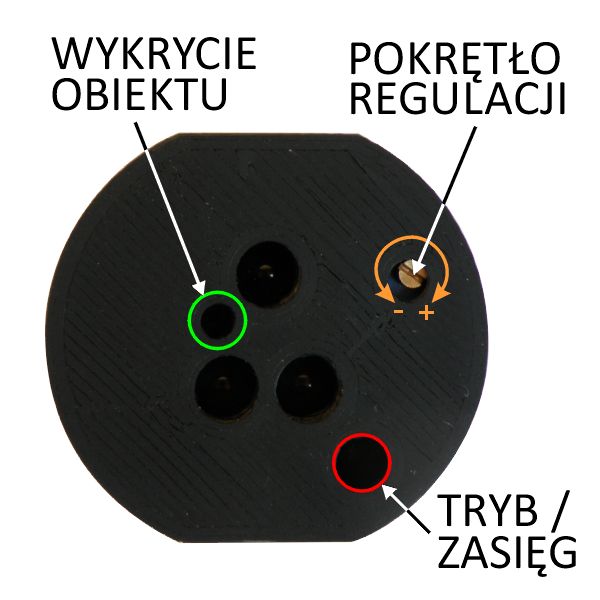

Удобный доступ к потенциометру и сигнальным диодам

на лицевой стороне датчика, под съемной крышкой

• Регулировка диапазона – мульти -поворотный потенциометр.
• Индикация установки диапазона: красный светодиод.
• Индикация обнаружения объекта: зеленый светодиод.
• Смена режима работы: многооборотный потенциометр и красный светодиод.
>

Метод настройки датчика подробно описан в руководстве пользователя.

Установка датчиков

• Заподлицо в монтажной коробке (можно приобрести на другом нашем аукционе)
• Установка в лестничный столб в отверстие диаметром 35 мм.
• Установка в монтажную коробку 60мм с использованием переходника(есть на другом нашем аукционе, цвета переходника на выбор).

ПРИМЕЧАНИЕ: Датчики рекомендуется устанавливать на высоте 80 см

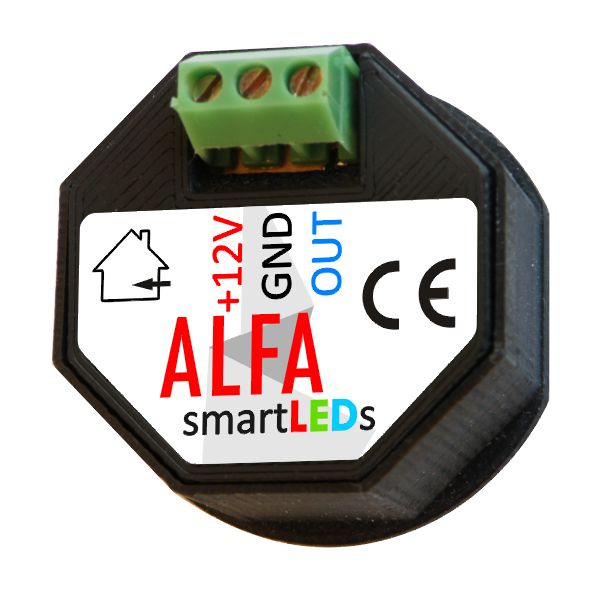

Простой электрический монтаж

Клеммы расположены на клеммной колодке сзади датчика:

• +12В – напряжение питания
• GND – заземление источника питания 0 В.
• OUT – цифровой выход типа OC (NPN).

Вас могут заинтересовать другие оптические датчики из нашего предложения:

датчик SmartLEDs ALFA PLUS с модулем времени SIGMA и сумеречным выключателем

или

Датчики SmartLED DELTA и DELTA PLUS с дальностью действия до 200 см
