ПРИМЕЧАНИЕ. При оформлении заказа вы можете указать другой цвет крышек датчиков: серый, белый, коричневый или черный.

НАБОР ДЛЯ ЛЕСТНИЦ

Контроллер лестницы smartLEDs S2-P (модель ПРЕМИУМ)

+

2 smartLED ALFA 100см 12В оптические датчики расстояния и движения

для управления светодиодным освещением 12В/24В постоянного тока лестниц, дорожек, проездов, парковок

Количество управляемых групп светильников: 2

< б> Цвет крышек датчиков: серый

Одновременное включение и выключение ламп внутри группы

Токовая мощность выходов : 8А (L1) и 2А (L2)

Встроенный сумеречный выключатель со световым щупом(Вы сэкономите, потому что вам больше не придется покупать сумеречный выключатель )

Конфигуратор 17 параметров контроллера(Очень широкие возможности адаптации работы под ваши нужды)

Высококачественные цифровые оптические датчики спроектированы и предназначены специально для лестниц. Микропроцессорная специализированная обработка сигналов и 2 доступных режима работы (расстояние и движение) гарантируют корректную работу датчиков в различных условиях (открытая лестница, закрытая лестница). Четко определенный, регулируемый диапазон и узкий угол обнаружения означают, что, в отличие от датчиков PIR, датчики ALFA не могут видеть людей рядом с лестницей. Единственный на рынке, совместим с лестничными контроллерами smartLEDs.

Производитель: APACHETA SMART Systems, Польша

Важнейшие функции:

• Функция подсветки ламп в режиме ожидания после наступления сумерек (диапазон 0-90 % от максимальной яркости)
• Функция полного включения света на заданное время
• Функция диммера: настройка яркости в активном и дежурном состояниях (отдельно для Главной лампы)
• Функция главного светильника (для общего освещения или поручней)
• Функция постоянного освещения (с помощью любых выключателей)
• Функция предупреждения перед выключением света (мигание, блуждающее затемнение и т. д.)
• Функция продления света
• Функция блокировки в дневное время с помощью встроенного сумеречного выключателя. Световой зонд для установки внутри или снаружи помещения.

Эксплуатация

Комплект предназначен для автоматического светодиодного освещения лестниц в установках с параллельным подключением светильников. Лампы могут быть объединены в 1 или 2 группы с разной токовой нагрузкой 8А (Л1) и 2А (Л2) и работать в одном из 3-х режимов (подробнее об этом ниже). На работу контроллера можно существенно повлиять путем изменения параметров конфигурации.

Контроллер работает как интеллектуальный таймер для светодиодного освещения. В режиме ожидания лампы могут быть выключены или слегка подсвечены. После обнаружения движения любым датчиком полное освещение включается на определенное время, а затем выключается или затемняется до установленного значения подсветки. Внутри группы лампы всегда включаются и выключаются одновременно. В случае диммируемых ламп каждая лампа включается и выключается/диммируется плавно (постепенное изменение яркости), а в случае недиммируемых ламп - ступенчато. Имеется функция предупреждения перед выключением света (мигание, затемнение, покачивание и т. д.). После подключения входящего в комплект светового зонда работу контроллера можно заблокировать в течение дня встроенным сумеречным выключателем.

Важнейшие характеристики:

• Выход токовая нагрузка: 10А ( 8А + 2А)
• Большая контролируемая выходная мощность: 240 Вт (при питании лампы 24 В)
• Управление светодиодными лампами с регулируемой яркостью (плавное, на основе метода ШИМ) и без регулировки яркости (ступенчатое)

ПРИМЕЧАНИЕ: Обычные светодиодные ленты являются регулируемыми, где один сегмент состоит из 3 диода и резистор. В случае других светодиодных источников света всегда спрашивайте производителя о диммировании источника света и возможности совместимости с диммером ШИМ. Некоторые светодиодные источники света (например, заменители популярных галогенных ламп) могут содержать дополнительную электронику, которая затрудняет или делает невозможным регулирование яркости.

• Управление: автоматическое (с использованием 2 датчиков ALFA). ; он также может быть ручным (любые беспотенциальные кнопочные переключатели) или смешанным
• Контроллер может управлять несколькими уровнями лестниц (к входам UP, DN, MID контроллера можно параллельно подключить любое количество датчиков движения или кнопок)
• Возможность интеграции с системами умного дома (например, KNX, Fibaro, Crestron) , Lutron, LON) через беспотенциальные выходы
< /ul>

Режимы работы выходов L1 и L2

Режим лампы MASTERГруппа L2 (например, общее освещение или освещение поручня) – горит раньше или вместе с группой ламп L1 и выключается последней.

Режим MINI LIGHT WAVEПоследовательное включение и выключение групп L1 и L2 (например, при двухскоростных лестницах сначала включается первая передача, затем вторая)

Комбинированный режимОбе группы ламп L1 и L2 включаются и выключаются одновременно (общая максимальная токовая нагрузка при этом достигает 10А)

По умолчанию Выход L2 работает в режиме лампы MASTER. Режим работы выходов L1 и L2 можно изменить с помощью конфигуратора путем изменения параметров.

Плавность включения и выключения (опция)

• Постепенное увеличение или затемнение каждой лампы
• 7 уровней плавности на выбор

Предупреждение перед выключением света (необязательно)

• Выключить все лампы, мигнуть
• Мерцать (очень быстро, быстро, средне-быстро или медленно)

17 параметров конфигурации контроллера

Параметры установки:

Диммер и параметры освещения:

Параметры мини-световой волны (выходы L1, L2):

Параметры функции предупреждения:

Настройка значений параметров контроллера

Параметры конфигурации контроллера имеют заводские значения, оптимальные для большинства приложений, но вы всегда можете изменить их и адаптировать под собственные нужды с помощью встроенный конфигуратор (на фото ниже).

Например:

• Если вы приобрели нерегулируемые лампы, установите параметр Плавность=0
• Если вы хотите, чтобы лампы L1 и L2 работали в режиме «мини-световая волна», установите параметры: Главная лампа=НЕТ, Время включения
• b>>0, Время выключения>0
• Если вы хотите отключить подсветку в состоянии ожидания, установите значение Подсветка на значение, равное 0.
• Если лампы слишком яркие, уменьшите значение параметра Яркость, например, значение 70 %.
• Если хотите для изменения типа и количества предупреждений перед выключением света или отключением предупреждений - измените значения параметров Тип предупреждения и Количество предупреждений и т.д. соответственно.

Значения параметров задаются точно (цифровым способом). Настроенный в соответствии с вашими потребностями контроллер будет работать именно так, как вам удобно.

Свободная конфигурация

Настройка проста, не требует усилий и точно, шаг за шагом описана в инструкции. , но если хотите, мы можем сделать это бесплатно перед отправкой по вашему желанию.

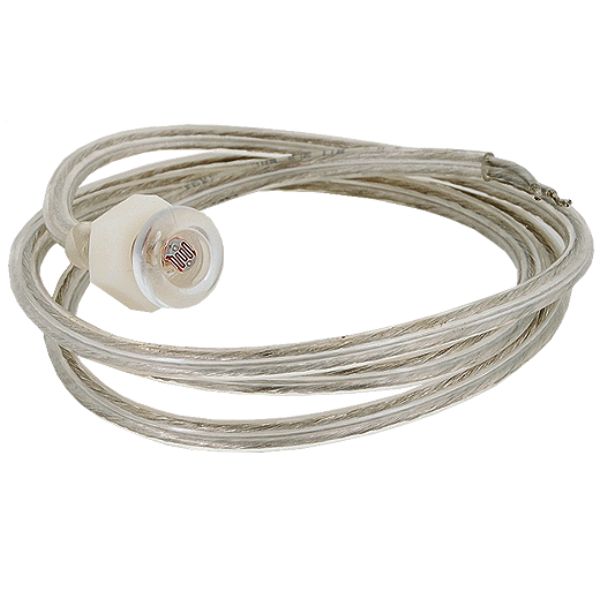

Встроенный сумеречный выключатель со световым зондом

• Блокировка светильников в дневное время
• Зонд может быть установлен как снаружи, так и внутри дома в лестничная площадка (Контроллер умный - он не блокирует себя от включенного им освещения, что является важным преимуществом перед внешними сумеречными устройствами, световые датчики которых необходимо устанавливать вне помещений, в месте не освещены искусственным светом). Световой датчик должен быть подключен к входу DIS контроллера.
• 10 порогов яркости (выбираемых) для светового датчика.

ПРИМЕЧАНИЕ. Вместо светового датчика К входу DIS можно подключить другое устройство (например, выключатель или астрономические часы) или беспотенциальный выход любой системы «Умный дом».

Подробная документация и обслуживание

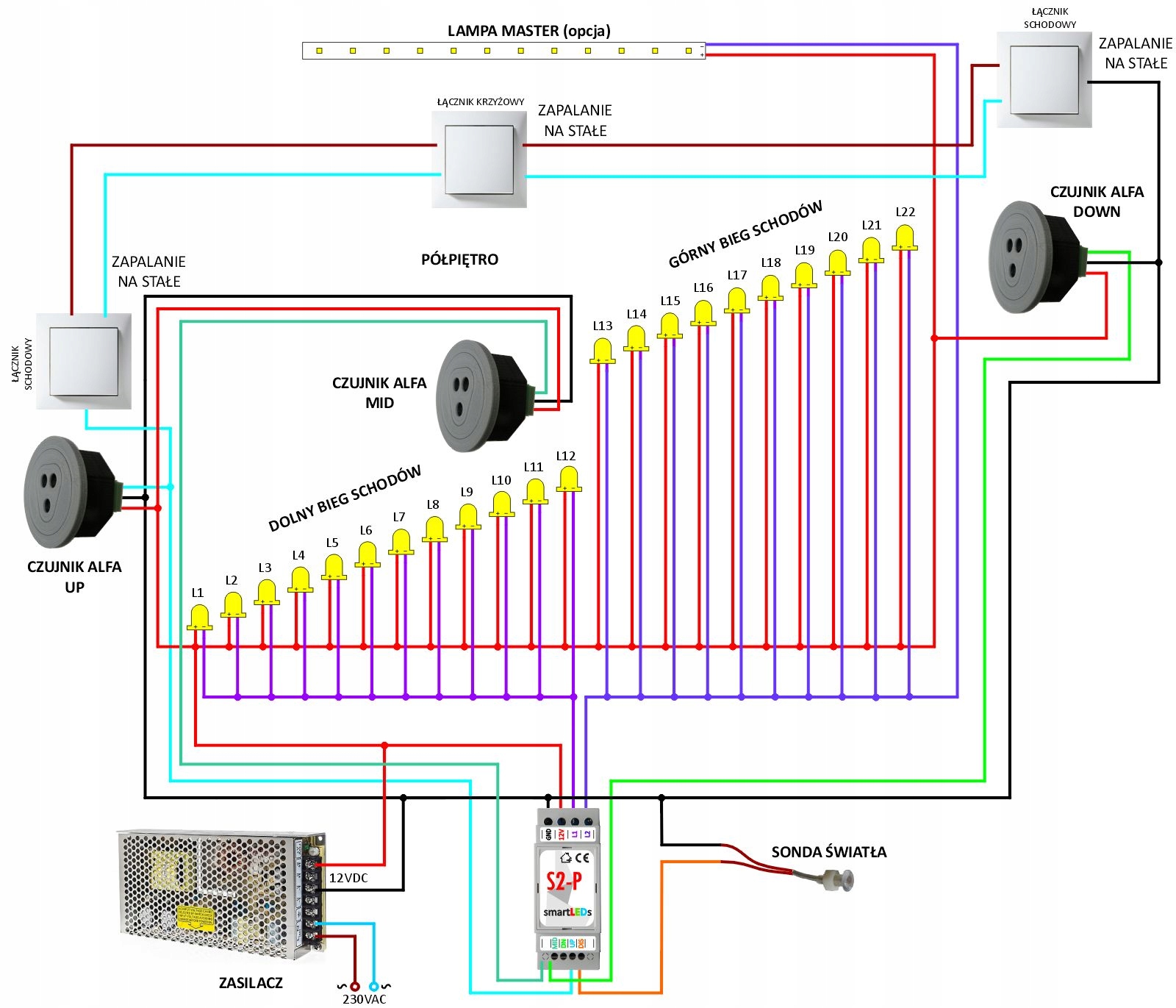

К продукту прилагается руководство пользователя, которое, среди прочего, включает: Схема установки.

Мы также подготовили руководство по пошаговому планированию, реализации и запуску установки (прилагается к аукциону). p>

В приложении к аукциону вы также найдете каталог товара.

Как производитель контроллеров мы предлагаем профессиональную техническую поддержку и прямоегарантийное и послегарантийное обслуживание.

Технические данные контроллера

• Электропитание 8–24 В постоянного тока / 100 мА, SELV
• Ток питания (средний) 10 мА
• Потребляемая мощность (типичная) 120 мВт
• Количество каналов 2
• Выходное рабочее напряжение (макс.) 24 В постоянного тока.
• Выходная нагрузка (макс.) 8 А (выход L1), 2 А (выход L2).
• Тип светодиодной нагрузки.
• Степень защиты IP20
• Класс защиты III
• Тип непрерывной работы, в помещении
• Рабочая температура -10°C - +45°C
• Размеры корпуса 35 x 90 x 65 мм (2 модуля)

ALFA smartLEDs

Датчик расстояния и движения по лестнице 100см 12В

Цифровой активный оптический диффузионный датчик, разработанный и предназначенный специально для обнаружения объектов или движения на лестницах, коридорах, переходах.

Узкий угол обнаружения, регулируемая дальность действия.

Одноэлементный датчик (без установки приемника или зеркала на противоположной стороне) к датчику)

Доступны два режима работы, обеспечивающие корректную работу независимо от типа и конструкции лестницы:

• Режим датчика расстояния (базовый режим, идеально подходит для открытых лестниц) — объект обнаруживается путем обнаружения света, отраженного от объекта.
• Режим датчика движения (дополнительный режим, используемый, например, в случае закрытой лестницы с белой стеной напротив, отражающей свет) - обнаружение движения объекта происходит в результате обнаружения изменения сигнала, отраженного от объекта
< /ul>

Адаптация микропроцессора к условиям работы, исключение помех, низкая чувствительность к видимому окружающему свету и инфракрасному излучению других источников.

Может использоваться для лестниц высотой до Ширина 140 см.

Идеально подходит в качестве датчика лестницы. Уникальный продукт на рынке!

Технические данные:

• Диапазон: регулируемый, от 30 см до 100 см.
• Угол обнаружения: 15°.
• Напряжение питания: 8–24 В постоянного тока (обычно 12 В).
• Выход: NPN OC (активное низкое состояние), макс. 30В 250мА
• Размеры: диаметр экрана 40мм, длина 25мм
• Потребляемая мощность: 0,12Вт Потребляемый ток: 10мА
• Рабочая температура: -10°C - + 45 °C
• Степень защиты: IP20
• Класс защиты: III
• Тип работы: непрерывный, в помещении
• Цвет датчика: белый, серый, коричневый, черный

Простой электрический монтаж датчика

Клеммы расположены на клеммной колодке сзади датчика:

• +12В – напряжение питания
• GND – заземление источника питания 0 В
• OUT – цифровой выход типа OC (NPN)

Простой и незаметный механический монтаж

Небольшой размер датчика (диаметр без крышки 35 мм, глубина 25 мм) позволяет осуществлять незаметный монтаж заподлицо.

• Монтаж заподлицо установка в монтажную коробку (можно приобрести на другом нашем аукционе)
• Установка в лестничную стойку в отверстие диаметром 35 мм.
• Установка в монтажную коробку 60 мм с использованием переходника коробки (можно приобрести на другом нашем аукционе).

ПРИМЕЧАНИЕ: Датчики рекомендуется устанавливать на высоте 80 см

Удобный доступ к потенциометру и сигнальным диодам

на лицевой стороне датчика, под съемной крышкой

Индикатор установки диапазона: красный светодиод

Объект индикатор обнаружения: зеленый светодиод

Регулировка диапазона – многооборотный потенциометр

Смена режима работы: многооборотный потенциометр и красный светодиод

ВНИМАНИЕ!

При заказе вы можете указать другой цвет крышек сенсоров:

• Белый
• Серый
• Коричневый
• Черный

В комплект поставки входят:

УЗНАЙТЕ БОЛЬШЕ О ПРЕДЛОЖЕНИИ ЛЕСТНИЧНЫХ КОНТРОЛЛЕРОВ И ДАТЧИКОВ ДВИЖЕНИЯ SMARTLEDS

Что отличает предложение smartLEDs от конкурентов?

Богатое предложение с учетом ваших потребностей и финансовых возможностей различных клиентов: 7 моделей лестничных контроллеров

Мы используем собственные решения, которыми очень гордимся, например:

• Настоящая, яркая светодиодная волна с плавным, плавным и размытым эффектом.
• Оптические датчики движения лестницы, разработанные специально для обнаружения движение по лестнице
• Приложение Bluetooth для смартфона для настройки и диагностики установки
• Интеллектуальный сумеречный выключатель, встроенный в контроллер

- подобных решений вы не найдете у других на Аллегро!

Предлагаем дополнительные функции: Подсветка в режиме ожидания, Встроенный диммер, Мастер лампа (например, для освещения поручня), Мезонинная работа, Предупреждение об отключении света.

Наши контроллеры безупречно работают у сотен клиентов с 2013 года. Аппаратная часть изготовлена на профессиональной печатной схеме мы используем современную автоматическую поверхностную сборку SMT и THT по бессвинцовой технологии, а элементы поставляются ведущими производителями электронных компонентов. Программный алгоритм отработан идеально, контроллеры работают корректно вне зависимости от способа активации (детекторы или кнопки) и количества и направления людей, движущихся по лестнице. Нет опасения, что контроллер потеряется, если по лестнице будет подниматься больше людей или если при установке будут использоваться разные способы активации контроллера (например, датчики и кнопки).

Мы заботимся о удовлетворенность наших клиентов и сервис на самом высоком уровне: техническая поддержка по телефону, подробная документация на продукцию (руководства пользователя, схемы установки, каталожные карточки, руководства).

ВАЖНО!

Почему лестничные датчики ALFA (также DELTA) лучше подходят для обнаружения движения на лестнице, чем другие датчики движения, доступные на рынке?

Большинство датчиков, предлагаемых на рынке не подходят для использования на лестницах. Это либо PIR-датчики с широким углом обнаружения и неопределенной дальностью действия, реагирующие на проходящих по лестнице людей, либо дешевые импортные оптические датчики, которые не сохраняют свои параметры, очень чувствительны к отражениям и бликам, например от белой стены напротив. , а также имеют высокий процент отказов. Эти недостатки практически дисквалифицируют эти датчики для данного применения.

Датчики SmartLED ALFA и DELTA — единственные известные нам датчики, которые действительно подходят для обнаружения движения на лестнице. Они были разработаны нами в ответ на дефицит рынка в этой области и на 100% производятся в Польше. Это активные диффузионные оптические датчики, работающие в невидимом для глаза инфракрасном свете. Они имеют одноэлементную конструкцию, четко выраженную регулируемую дальность действия, узкий угол обнаружения и отклоненный оптический путь, исключающий отражения. Доступные 2 режима работы обеспечивают правильную работу независимо от того, открыты или закрыты лестницы (проходы) с белой стеной напротив. Небольшой размер позволяет осуществлять незаметную установку, а также можно выбрать цвет крышки датчика. Датчики имеют очень хорошее соотношение цены и качества.

Контроллеры smartLED и лестничные датчики, пожалуй, лучшие продукты такого типа на рынке!
