ПРИМЕЧАНИЕ: При оформлении заказа вы можете указать другой цвет крышки сенсора: серый, белый, коричневый или черный.

КОМПЛЕКТ ДЛЯ ЛЕСТНИЦ С СРЕДНИМ ЭТАЖЕМ

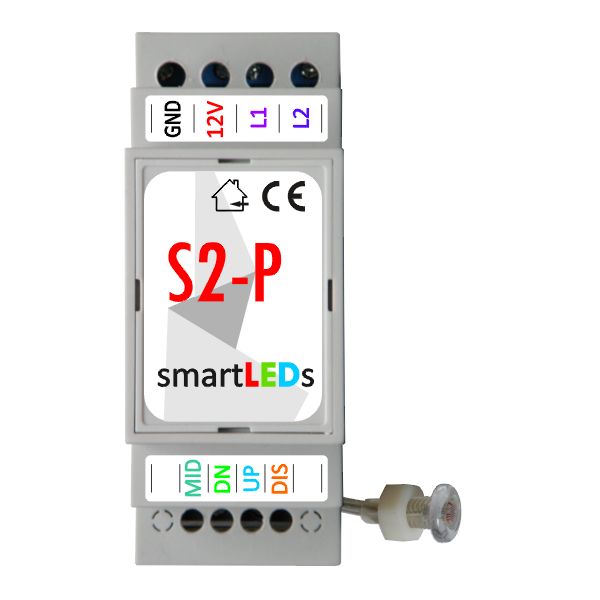

smartLEDs Контроллер лестницы S2-P (модель PREMIUM)

+

3 оптических датчика расстояния и движения лестницы smartLED ALFA 100см 12В

для управления светодиодным освещением 12В/24В постоянного тока для лестниц, дорожек, проездов, парковок

Количество управляемых групп светильников: 2

Цвет крышки датчика: серый

Одновременное включение и выключение ламп внутри группы

Токовая мощность выходов: 8А (L1) и 2А (L2)

Встроенный сумеречный выключатель со световым щупом

Конфигуратор 17 параметров контроллера (Очень широкие возможности адаптации работы к потребностям)

Высококачественные цифровые оптические датчики, разработанные и предназначенные специально для использования на лестницах. Четко определенный, регулируемый диапазон и узкий угол обнаружения означают, что, в отличие от PIR-датчиков, датчики ALFA не реагируют на людей, проходящих по лестнице. Два доступных режима работы (расстояние и движение) гарантируют корректную работу датчиков в различных условиях (открытая лестница, закрытая лестница). Единственные подобные датчики на рынке.

Производитель: APACHETA SMART Systems, Польша

Важнейшие функции:

• Функция подсветки ламп в режиме ожидания после наступления сумерек (диапазон 0-90 % от максимальной яркости)
• Функция полного включения света на заданное время
• Функция диммера: настройка яркости в активном и дежурном состояниях (отдельно для Главной лампы)
• Функция главного светильника (для общего освещения или поручней)
• Функция постоянного освещения (с помощью любых выключателей)
• Функция предупреждения перед выключением света (мигание, блуждающее затемнение и т. д.)
• Функция продления света
• Функция блокировки в дневное время с помощью встроенного сумеречного выключателя. Световой зонд для установки внутри (лестничная площадка) или снаружи.

Эксплуатация

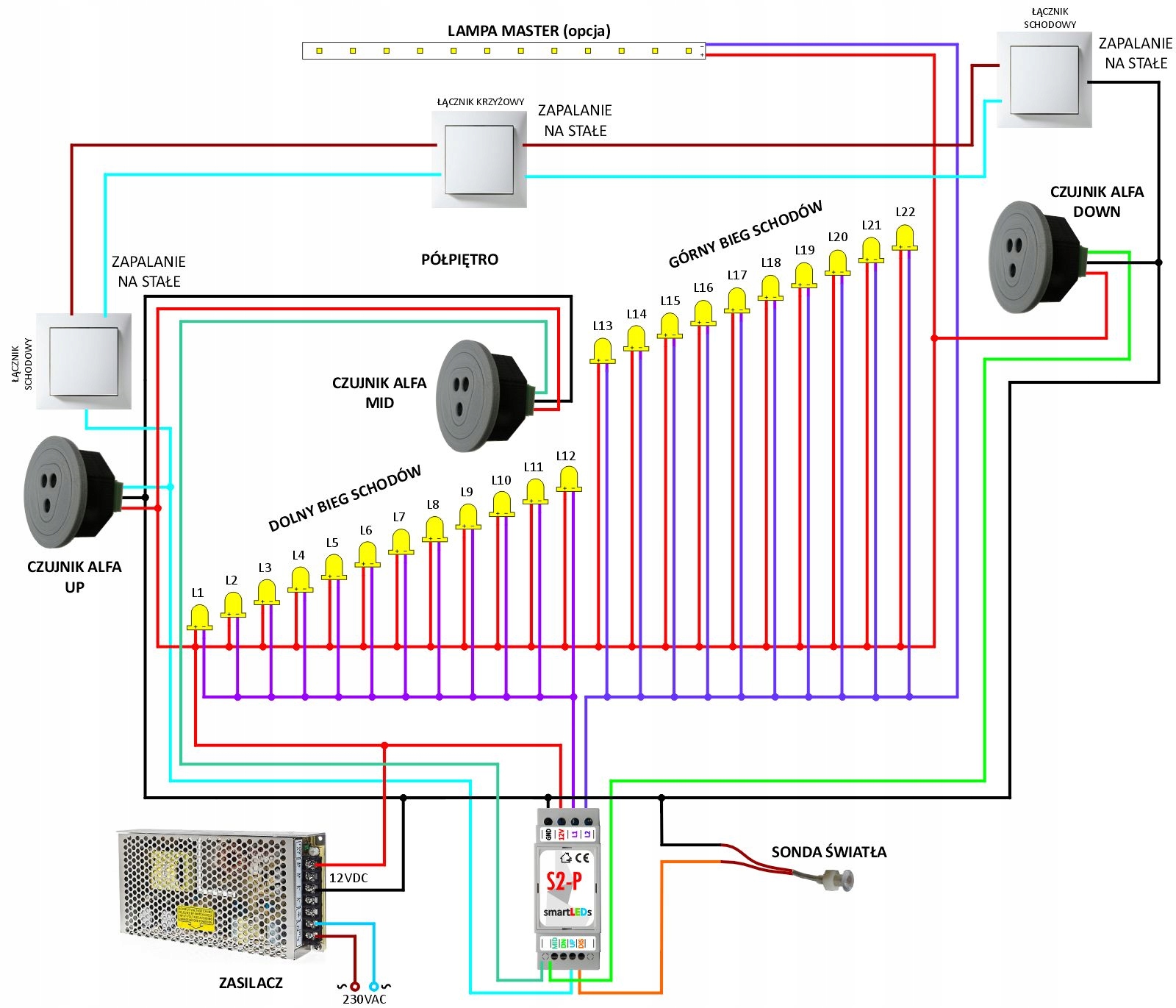

Комплект предназначен для автоматизации светодиодного освещения лестниц с выходом на лестничную площадку в установках с параллельным подключением светильников. Лампы могут быть объединены в 1 или 2 группы с разной токовой нагрузкой 8А (Л1) и 2А (Л2) и работать в одном из 3-х режимов (подробнее об этом ниже). На работу контроллера можно существенно повлиять путем изменения параметров конфигурации.

Контроллер работает как интеллектуальный таймер для светодиодного освещения. В режиме ожидания лампы можно выключить или слегка подсветить. После обнаружения движения любым датчиком полное освещение включается на определенное время, а затем выключается или затемняется до установленного значения подсветки. Внутри группы лампы всегда включаются и выключаются одновременно. В случае диммируемых ламп каждая лампа включается и выключается/диммируется плавно (постепенное изменение яркости), а в случае недиммируемых ламп - ступенчато. Имеется функция предупреждения перед выключением света (мигание, затемнение, покачивание и т. д.). После подключения входящего в комплект светового зонда работу контроллера можно заблокировать в дневное время встроенным сумеречным выключателем.

Важнейшие особенности:

• Выход токовая нагрузка: 10А ( 8А + 2А)
• Большая контролируемая выходная мощность: 240 Вт (при питании лампы 24 В)
• Управление светодиодными лампами с регулируемой яркостью (плавное, на основе метода ШИМ) и без регулировки яркости (ступенчатое)

ПРИМЕЧАНИЕ: Обычные светодиодные ленты являются регулируемыми, где один сегмент состоит из 3 диода и резистор. В случае других светодиодных источников света всегда спрашивайте производителя о диммировании источника света и возможности совместимости с диммером ШИМ. Некоторые светодиодные источники света (например, заменители популярных галогенных ламп) могут содержать дополнительную электронику, которая затрудняет или делает невозможным регулирование яркости.

• Управление: автоматическое (с использованием 3 датчиков ALFA). ; он также может быть ручным (любые беспотенциальные кнопочные переключатели) или смешанным
• Контроллер может управлять несколькими уровнями лестниц ( до 3-х входов UP, DN, MID контроллера, параллельно может быть подключено любое количество датчиков движения и/или кнопок) с соблюдением допустимой токовой нагрузки выходов L1 и L2.
• Возможность интеграция с системами умного дома (например, KNX, Fibaro, Crestron, Lutron, LON) через беспотенциальные выходы

Режимы работы выходов L1 и L2

Режим лампы MASTERГруппа L2 (например, общее освещение или освещение поручня) – горит раньше или вместе с группой ламп L1 и выключается последней.

Режим MINI LIGHT WAVEПоследовательное включение и выключение групп L1 и L2 (например, при двухскоростных лестницах сначала включается первая передача, затем вторая)

Комбинированный режимОбе группы ламп L1 и L2 включаются и выключаются одновременно (общая максимальная токовая нагрузка при этом достигает 10А)

По умолчанию Выход L2 работает в режиме лампы MASTER. Режим работы выходов L1 и L2 можно изменить с помощью конфигуратора путем изменения параметров.

Плавность включения и выключения (опция)

• Постепенное увеличение или затемнение каждой лампы
• 7 уровней плавности на выбор

Предупреждение перед выключением света (необязательно)

• Выключить все лампы, мигнуть
• Мерцать (очень быстро, быстро, средне-быстро или медленно)

17 параметров конфигурации контроллера

Параметры установки:

Диммер и параметры освещения:

Параметры мини-световой волны (выходы L1, L2):

Параметры функции предупреждения:

Настройка значений параметров контроллера

Параметры конфигурации контроллера имеют заводские значения, оптимальные для большинства приложений, но вы всегда можете изменить их и адаптировать под свои нужды с помощью встроенный конфигуратор (на фото ниже).

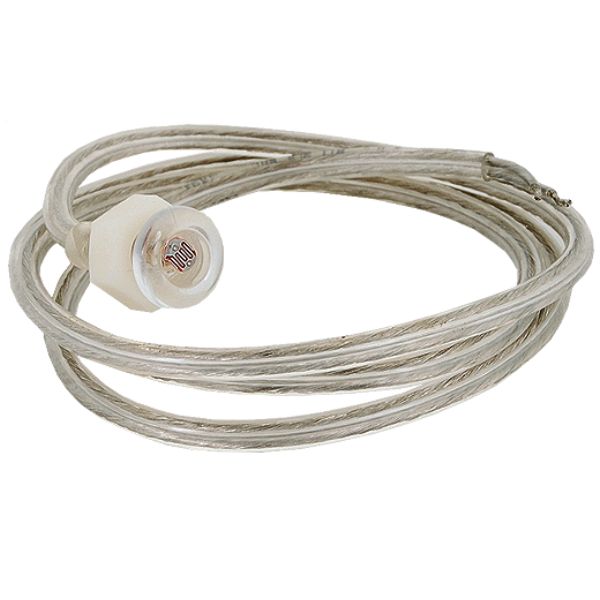

Встроенный сумеречный выключатель со световым зондом

• Блокировка светильников в дневное время
• Зонд может быть установлен как снаружи, так и внутри дома в лестничная площадка (Контроллер умный - он не блокирует себя от включенного им освещения, что является важным преимуществом перед внешними сумеречными устройствами, световые датчики которых необходимо устанавливать вне помещений, в месте не освещенные искусственным светом). Световой датчик должен быть подключен к входу DIS контроллера.
• 10 порогов яркости (выбираемых) для светового датчика.

ПРИМЕЧАНИЕ. Вместо светового датчика К входу DIS можно подключить другое устройство (например, выключатель или астрономические часы) или беспотенциальный выход любой системы «Умный дом».

Технические данные контроллера

• Питание 8–24 В постоянного тока / 100 мА, SELV
• Ток питания (средний) 10 мА
• Потребляемая мощность (типичная) ) 120 мВт
• Количество каналов 2
• Выходное рабочее напряжение (макс.) 24 В постоянного тока.
• Выходная нагрузка (макс.) 8А (выход L1), 2А (выход L2) )
• Тип светодиодной нагрузки
• Степень защиты IP20
• Класс защиты III
• Тип непрерывной работы, в помещении
• Рабочая температура -10°C - +45°C.
• Размеры корпуса 35 x 90 x 65 мм (2 модуля)

ALFA smartLEDs

Датчик расстояния и движения по лестнице 100см 12В

Цифровой активный отражательный оптический датчик, разработанный и предназначенный специально для обнаружения объектов или движения на лестницах, коридорах, переходах.

Узкий угол обнаружения, регулируемая дальность действия.

Одноэлементный датчик (без установки приемника или зеркала на противоположной стороне) к датчику)

Доступны два режима работы, обеспечивающие корректную работу независимо от типа и конструкции лестницы:

• Режим датчика расстояния (базовый режим, идеально подходит для открытых лестниц) — объект обнаруживается путем обнаружения света, отраженного от объекта.
• Режим датчика движения (дополнительный режим, используемый, например, в случае закрытой лестницы с белой стеной напротив, отражающей свет) - обнаружение движения объекта происходит в результате обнаружения изменения сигнала, отраженного от объекта
< /ul>

Идеально подходит в качестве датчика лестницы. Уникальный продукт на рынке!

Технические данные:

• Диапазон: регулируемый, от 30 см до 100 см.
• Угол обнаружения: 15°.
• Напряжение питания: 8–24 В постоянного тока (обычно 12 В).
• Выход: NPN OC (активное низкое состояние), макс. 30В 250мА
• Размеры: диаметр экрана 40мм, длина 25мм
• Потребляемая мощность: 0,12Вт (при питании 12В)
• Потребляемый ток: 10мА
• Рабочая температура: -10°С - +45°С.
• Степень защиты: IP20.
• Класс защиты: III.
• Тип работы: непрерывный, внутри помещений
• Доступные цвета датчика: белый, серый, коричневый, черный

Простой электрический монтаж датчика

Клеммы расположен на клеммной колодке на задней стороне датчика:

• +12В – напряжение питания
• GND – заземление источника питания 0В
• OUT – цифровой выход типа OC (NPN)

Различные способы крепления датчиков

Небольшой размер датчиков (диаметр без крышки 35 мм, глубина 25 мм) позволяет осуществлять незаметную установку.

• Установка на лестничном столбе в отверстие диаметром 35 мм.
• Монтаж заподлицо в монтажной коробке (можно приобрести на другом нашем аукционе)
• Монтаж в монтаж 60мм коробку с помощью адаптера коробки (можно приобрести на другом нашем аукционе).

ПРИМЕЧАНИЕ. Датчики рекомендуется устанавливать на высоте 80 см.

Удобный доступ к потенциометру и сигнальным диодам

на лицевой стороне датчика, под съемной крышкой

Индикатор установки диапазона: красный светодиод

Объект индикатор обнаружения: зеленый светодиод

Регулировка диапазона – многооборотный потенциометр

Смена режима работы: многооборотный потенциометр и красный светодиод

ВНИМАНИЕ!

При оформлении заказа вы можете выбрать другие цвета сенсора:

• Белый
• Серый
• Коричневый
• li>
• Черный

Подробная документация и обслуживание

К продукту прилагается руководство пользователя, которое, среди прочего, включает: Схема установки.

Мы также подготовили руководство по пошаговому планированию, реализации и запуску установки (прилагается к аукциону). p>

В приложении к аукциону вы также найдете каталог товара.

Как производитель контроллеров мы предлагаем профессиональную техническую поддержку и прямоегарантийное и послегарантийное обслуживание.

В комплект поставки входят:
