SN5401: 4x 2 входи NAND з виходами OC
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 5
Покупая «SN5401: 4x 2 входи NAND з виходами OC» данный товар из каталога «Цифровой» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
4x 2 входа NAND с выходами с открытым коллектором — плоский пакет TI
Символ: SN5401
Аукцион распространяется на:

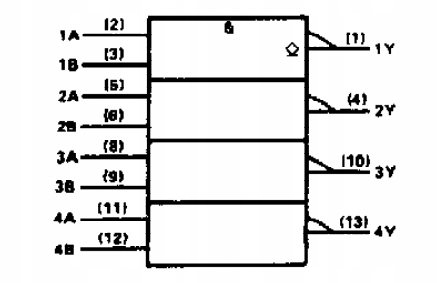

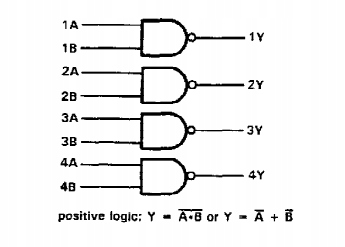

Интегральная схема — 4x вентиля И-НЕ с 2 входами и выходами OC (открытый коллектор)
ОПИСАНИЕ:
- Производитель: Texas Instruments

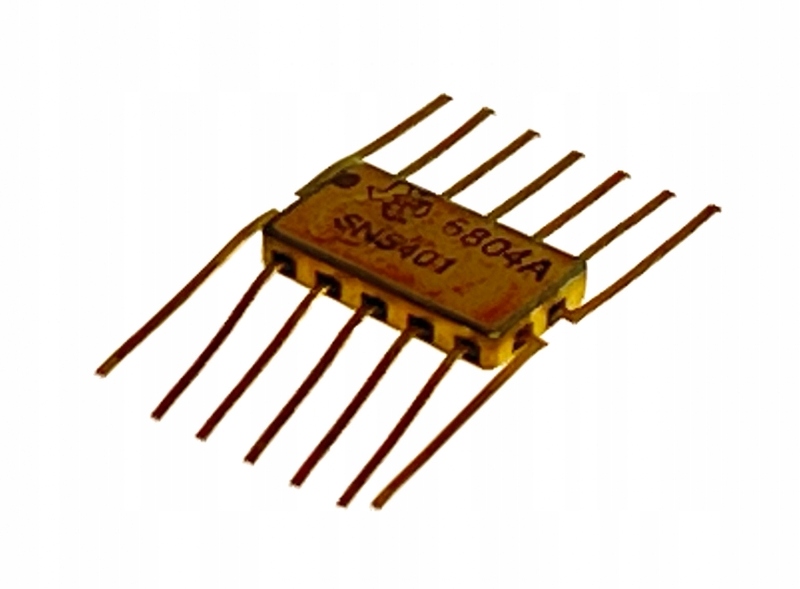

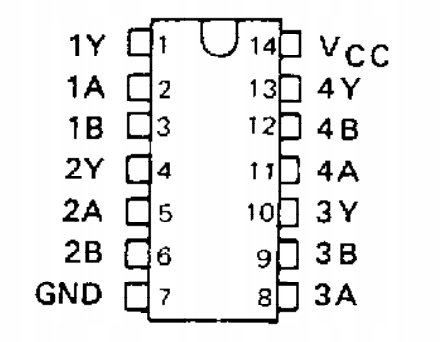

- Корпус: FlatPack-14p
- Позолоченные корпус и контакты.
- Символ: SN5401
- UCC: 4,5...5,5 В
- UIH: 2... UCC
- UIL: 0... 0,8 В
- UOH : UCC
- IOL : 16мА
- TA : -55 ... 125°C
Каждая система имеет индивидуальную защитную упаковку.

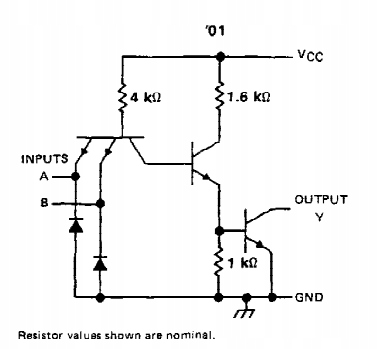

Структура системы содержит 4 двухвходовых логических элемента, реализующих функцию И-НЕ. Эти ворота оснащены универсальными выходами OC. Однако для правильной работы они требуют использования подтягивающего резистора. Выход с открытым коллектором обеспечивает гораздо более высокие выходные напряжения и более высокие выходные токи.
Системы серии Texas Instruments 54xx и 54LSxx имеют полностью военные параметры эксплуатации – диапазоны рабочих температур, стабильность в зависимости от атмосферных условий и переносимость электрических параметров.

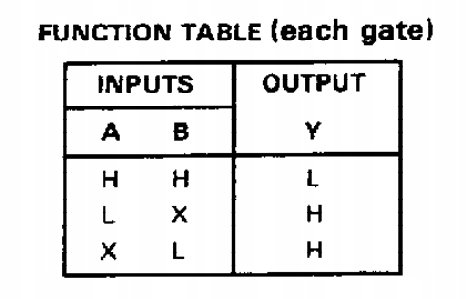

ТАБЛИЦА ИСТИННОСТИ GATE:ВХОДВЫХОДA BY0 010 10
ПАРАМЕТРЫ:
ДЕТАЛЬНУЮ ИНФОРМАЦИЮ МОЖНО НАЙТИ В КАТАЛОГЕ ПРОИЗВОДИТЕЛЯ - SN5401.
