Комплект защиты от снега для панельной металлочерепицы

• Длина: 150 см
• Высота: 15 см
• Наклон крыши: до 20°
• Материал: горячее цинкование и порошковое покрытие с покрытием
• Цвет: коричневый - RAL 8017

Описание установки

Набор подходит для листов панелей с модулем 380 (± 10) мм и высотой 35 (± 5) мм.

Предполагается, среди прочего, до:

• Janosik из Blachotrapez (Shingle Sheet)
• Реглевая компания Pruszyński
• Bond, Woodshake, Shazte, Romane, Vixen, Classic, Misstral, Gallo от Metrotile

Набор содержит :

• PLOTEK: 1 PC.
• Ручка ручки: 2 ПК между ступенями ограждения 70 мм

Материал : плоскостная плоскость -галванизированный угол 20 x 20 x 2 мм (ограждающий скелет) и стальной лист толщиной 1 мм (уровни), а также огненно -навязываемые ограждения, не вд. Ручка изготовлена ​​из стального листа шириной 30 мм и толщиной 4 мм.

Тип

Снегозабор и необходимое количество ручек

Прочность снегозащитных ручек

• Одна снегозащитная ручка выдерживает давление не менее 160 кг.
• Прочность ручки определяется при самых неблагоприятных условиях

Рекомендуемое количество ручек в комплектах снегозащитных ограждений и трубы

• Оптимальное расстояние между держателями на большинстве крыш составляет 40-50 см.
• Для достижения большей прочности расстояние между держателями можно уменьшить.
• Максимальное расстояние между ними не должно быть больше 80 см.

Какое давление может выдержать комплект заборов или труб? защита от снега?

• до 160 кг/м при использовании 1 держателя на 1 м
• до 320 кг/м при использовании 2 держателей на 1 м
• до 400 кг/м при использовании 3 держателей на 1 м
• до 560 кг/м при использовании 4 держателей на 1 м
• до 800 кг/м при использовании 5 держателей на 1 м

Основные правила установки снегозащитных ограждений и снегозащитных труб

• Равномерная опора снегозащитных ограждений/труб обеспечивает оптимальное распределение нагрузки.
• Превышение рекомендуемых расстояний приводит к риску деформации или повреждения, что создает угрозу для людей и имущества.
• Соответствующий подбор количество держателей в зависимости от условий установки
• Проверка правильности установки держателей на крыше

Виды снега и его вес:

• свежий снег толщиной 20 см: 20 кг/м2
• закрепленный снег (от нескольких часов до нескольких дней) толщиной 20 см: 20-40 кг/м2
• сгнивший снег (несколько недель или месяцев) толщиной 20 см: 40-80 кг/м2
• мокрый снег толщиной 20 см: более 80 кг/м2

Вес снежного покрова и скатной крыши:

• Вес, действующий на снегозащиту, зависит от угла наклона крыши – чем меньше углы, чем меньше давление.
• Например, при угле 20° и массе снега 160 кг давление составляет примерно 55 кг, а при угле 40° давление увеличивается примерно до 100 кг.

Грузоподъемность стандартных комплектов (примеры):

• Комплект TC.224.LN1.8017, 200 длиной см, с 4 ручками, имеет прочность 320 кг/м. После добавления 2 дополнительных ручек прочность увеличивается до 480 кг/м.
• Комплект TC.325.RABEK.9006 длиной 300 см с 5 ручками достигает прочности 266 кг/м). После добавления 3-х дополнительных ручек прочность увеличивается до 427 кг/м.

Внимание! Приведенная выше информация является результатом собранной информации и нашего опыта. Приведенную выше информацию нельзя рассматривать как инструкцию по сборке. Использование кровельных коммуникаций должно соответствовать техническому проекту, разработанному для конкретного объекта, с учетом требований польских норм и действующих технических и строительных норм. Чтобы добавить в комплект дополнительные опоры, используйте отдельные детали.

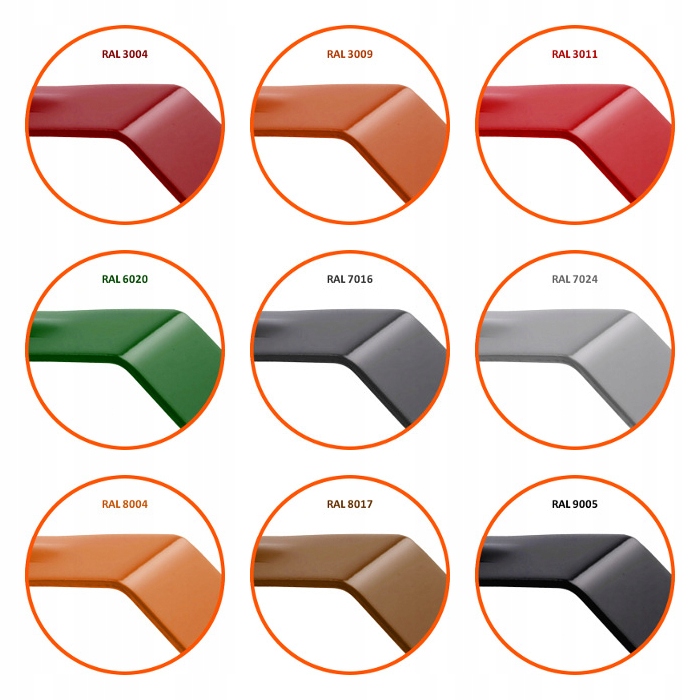

Доступные цвета

• Вишня - RAL 3004
• Каштан - RAL 3009
• Красный - RAL 3011
• Зеленый - RAL 6020
• Антрацит - RAL 7016
• Графит - RAL 7024
• Кирпич - RAL 8004
• Коричневый - RAL 8017
• Черный - RAL 9005
• Оцинкованная

ВНИМАНИЕ! Обратите внимание, что цвета и узоры на фотографиях и реальных материалах могут отличаться. На цвет, видимый на мониторе покупателя, влияют, среди прочего, состояние оборудования, а также условия фотосъемки, которые могут различаться для отдельных продуктов.

Набор включает в себя

• 1x снежный забор

• 2x ручка крыши плитки

Длина ноги:

Забор доступен в трех измерениях стандартной длины: 1,5 м, 2 м и 3 м. В зависимости от длины забора и степени наклона наклона крыши следует использовать соответствующее количество кронштейнов, которое было описано в отдельной таблице.

Высота забора:

Предложение включает в себя два гикета снежного забора: 15 см и 20 см. Половины, с повышенной поверхностью, которая покрывает снег, рекомендуется в областях, характеризующихся более частым снегопадом.

Размер и материал забора:

Забор изготовлен из стального угла 20 x 2 мм (скелет забора) и стального листа на 20 х 1 мм (бар), специально профилированный для повышения жесткости. Расстояние между уровнями забора составляет 70 мм!

Внимание! Стоит обратить внимание на количество перекладок в заборе! Мы не рекомендуем заборы с большими расстояниями, из -за снижения способности останавливаться.

Модуль и тиснение

В зависимости от типа металлической кровели, следует выбрать соответствующую длина модуля и высота накачки снежного насоса. На рисунке ниже показаны оба размера по отношению к ручке и листу металлического кровельного листа.

Адаптация кронштейнов типа BD к моделям металлочерепицы

• Модуль 380мм, тиснение 35мм (Blachotrapez Janosik)

Способ крепления ограждения к держателю:

Специальное тиснение на держателе позволяет быстро и легко установить снегозаборник. Просто вдавите профиль ограждения в защелки – новый способ крепления ограждения к держателям «защелкивания» чрезвычайно долговечен. Никаких дополнительных инструментов не требуется.

Высота установки ограждения:

После установки ограждение находится на высоте 65 мм над основанием ручки. В случае покрытий, высота модуля которых превышает 65 мм, монтаж невозможен. В первую очередь это касается:

• металлочерепицы с высотой волны <65мм
• трапециевидных листов с модулем <65мм (профиль Т-65)
• гофрированных листов с высотой волны <65мм

Инструкции по установке

Защитное покрытие

Ввиду воздействия на элементы снегозащиты многочисленных коррозийных факторов, в стандартной комплектации все элементы подвергаются горячему цинкованию, что значительно увеличивает долговечность изделия. Горячее цинкование необходимо для соответствия продукции действующим нормам и стандартам. Предостерегаем от использования гальванически (электролитически) оцинкованных заборов, которые имеют очень низкую коррозионную стойкость. Фактор коррозии оказывает существенное влияние на долговечность элементов снегозащиты, поэтому рекомендуется использовать изделия, оцинкованные горячим способом.

Горячее цинкование предполагает погружение металлического элемента в горячий жидкий цинк при температуре около 450°С. Во время ванны атомы цинка проникают во внешний слой стали, создавая поверхностный железо-цинковый сплав, который после охлаждения образует слой, защищающий от коррозии. Долговечность цинковых покрытий в зависимости от условий может достигать до 100 лет.

Горячеоцинкованные элементы на первый взгляд отличаются от электрооцинкованных. Гальванизированная поверхность блестящая и гладкая – элементы исключительно эстетичны. Однако горячеоцинкованная сталь в зависимости от применяемой технологии может быть матовой или слегка блестящей и содержать различного рода пороки. Эти дефекты не являются ошибкой процесса цинкования. К сожалению, в случае заборов с порошковым покрытием использованная технология цинкования не будет видна с первого взгляда.

Горячее цинкование

• Коррозионная стойкость: очень высокая
• Толщина цинкового слоя 50 мкм - 150 мкм
• Точность покрытия: низкая
• Конечное качество и однородность обработки: низкая

Гальваническое покрытие

• Коррозионная стойкость: низкая
• Толщина цинкового слоя 10 мкм – 30 мкм
• Точность покрытия: средняя
• Конечное качество и равномерность обработки: средняя

ITB сертификат. Все реализуемые элементы снегозащиты имеют необходимые технические допуски.

Ограждение предлагается в неокрашенном исполнении (только горячеоцинкованное) или с дополнительным порошковым покрытием в наиболее популярные кровельные цвета по палитре RAL.

Порошковое покрытие устойчиво к коррозии, химическим веществам, высоким температурам и механическим повреждениям. Этот процесс включает нанесение наэлектризованных частиц порошковой краски на металлическую поверхность. Затем окрашенные элементы нагреваются до температуры 140-200°С, в результате чего порошок плавится и полимеризуется.

Преимущества порошковой окраски:

• гладкое покрытие без трещин и полос
• антикоррозионное воздействие
• стойкость к механическим повреждениям
• термостойкость
• высокая стойкость к химическим агентам
• безвреден для окружающей среды
