Набор защиты снега для панельных металлических кровельных плиток

• Длина: 150 см
• Высота: 20 см
• наклоны крыши: до 20 °

Описание установки

Набор подходит для листов панелей с модулем 380 (± 10) мм и высотой 35 (± 5) мм.

Предполагается, среди прочего, до:

• Janosik из Blachotrapez (Shingle Sheet)
• Реглевая компания Pruszyński
• Bond, Woodshake, Shazte, Romane, Vixen, Classic, Misstral, Gallo от Metrotile

Набор содержит :

• PLOTEK: 1 PC.
• Групповой забор: 2 шт. версия Ручка изготовлена ​​из стального листа шириной 30 мм и толщиной 4 мм.

  Тип

Счетчик -нево забора и количество необходимых ручек

• Одиночный держатель защиты против снега выдерживает давление не менее 160 кг.
• Прочность ручки определяется в наиболее неблагоприятных условиях наборов заборов и снежных труб
  • Оптимальное расстояние между ручками на большинстве крыш составляет 40-50 см
  • Расстояние между ручками может быть уменьшено, чтобы достичь большей силы
  • .

  Какое давление выдерживает набор обмороженного набора анти -snow?

  • До 160 кг/МБ с использованием 1 -х рубашки на 1 МБ
  • до 320 кг/мб мб
  • до 800 кг/м деформации или ущерба, что представляет угрозу для людей и собственности.
  • Соответствующий выбор количества ручек в зависимости от условий сборки
  • Обеспечение правильной установки держателей крыши

  Типы снега и его вес:

  • Свежий снег с 20 см: 20 кг/м2
    • Снежный снегопа Толстая: 20-40 кг/м2
    • Они избавились от снега (несколько недель или месяцев) толщиной 20 см: 40-80 кг/м2
    • Мокрый снег толщиной 20 см: более 80 кг/м2 крыши:
      • Вес анти -сегмент защиты, тем меньше, чем меньше, чем меньше, тем меньше, чем меньше, чем меньше, тем меньше, чем меньше, тем меньше, чем меньше, чем меньше, тем меньше, чем меньше, тем меньше, чем меньше, тем меньше, чем меньше, тем меньше, чем меньше, тем меньше, чем меньше, тем меньше, чем меньше, тем меньше, чем меньше, чем меньше.
      • Например, при углах 20 ° и весах снега 160 кг давление составляет около 55 кг, а при углах 40 ° (примеры):
        • Установите TC.224.LN1.8017 с длиной 200 см, с 4 ручками достигает силы 320 кг/м после добавления дополнительных ручек, увеличивая увеличение до 480, увеличивает 480, добавляя 2 -м рук, добавляя дополнительные ручки. Сила увеличивается до 427 кг/м. Приведенная выше информация не может рассматриваться как инструкции по сборке. Использование связи на крыше должно соответствовать техническому дизайну, разработанной для конкретного объекта, принимая во внимание требования польских стандартов и применимых технических и строительных правил. Чтобы добавить дополнительные кронштейны в набор, используйте отдельные элементы.

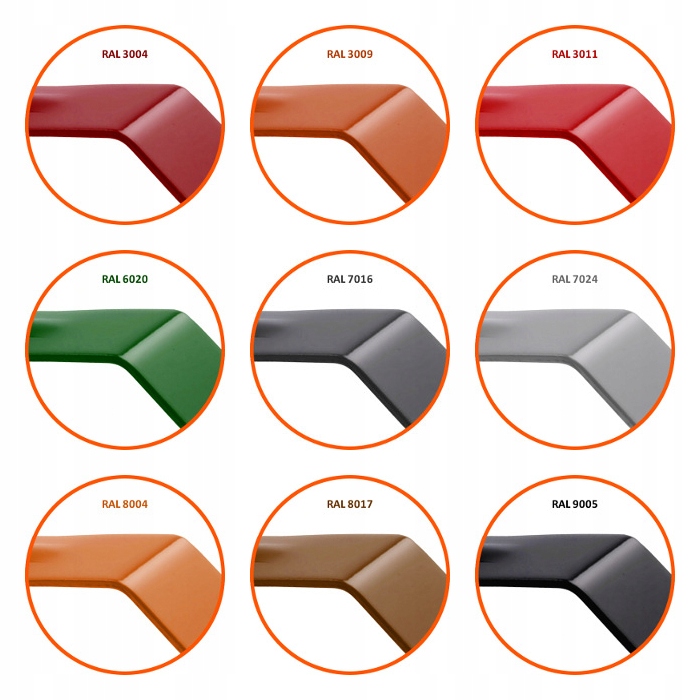

Доступные цвета

• cherry - ral 3004
• Каштан - ral 3009
• red - ral 3011
• green - ral 6020
• Графит - ral 7024
• кирпич - ral 8004
• bronze - ral 8017
• black - ral 9005
• Примечание! , пожалуйста, примите во внимание, что могут быть некоторые различия между цветами и узорами, видимыми на картинках и реальными материалами. На цвет монитора покупателя влияют на цвет, среди прочего, оборудование, а также условия фотографирования, которые могут отличаться для отдельных продуктов.

Набор включает в себя

• 1x снежный забор

• 2x ручка крыши плитки

длина ноги:

Забор доступен в трех измерениях стандартной длины: 1,5 м, 2 м и 3 м. В зависимости от длины забора и степени наклона наклона крыши следует использовать соответствующее количество кронштейнов, которое было описано в отдельной таблице.

Петл -высота:

Предложение включает в себя два гикета снежного забора: 15 см и 20 см. Плотки, с повышенной поверхностью снега, рекомендуется в областях, характеризующихся более частым снегопадом.

Стоит отметить, что при использовании набора с забором 20 см, не забудьте использовать дополнительный кронштейн по отношению к традиционному варианту набора с забором 15 см.

Материал отпечатков пальцев:

Забор изготовлен из стального угла 20 x 20 x 2 мм (скелет ограждения) и стального листа на 20 х 1 мм (бар), специально профилированный для повышения жесткости. Расстояние между уровнями забора составляет 70 мм!

Внимание! Стоит обратить внимание на количество перекладок в заборе! Мы не рекомендуем заборы с большими расстояниями из -за уменьшенной остановки снега.

модуль и тиснение

В зависимости от типа металлической кровли, следует выбрать соответствующую длину модуля и высоту накачки снежной лапы. На рисунке ниже показаны оба размера по отношению к ручке и листу металлического кровельного листа.

Регулировка кронштейнов BD к моделям металлических кровелов

• 380 мм модуля, 35 -мм тиснения (Blachotrapez Janosik)

  Метод монтажа к забору на ручку:

  Специальное варенье на ручке. долговечный. Вам не нужны дополнительные инструменты для этого.

  Высота установки забора:

  Забор после сборки находится на 65 мм над основанием ручки. В случае покрытия высота модуля которого превышает 65 мм, сборка не будет возможна. Это применимо прежде всего:

  • Кровяная плитка с высотой волны <65 мм
  • Трапециеидальные листы с модулем <65 мм (профиль T-65)
  • Волновые пластины с высотой волны <65 мм

Инструкции по установке

Защитное покрытие

Из -за воздействия анти -SNAKE защиты элементов, на многочисленные коэффициенты коррозии, как и стандарт, все элементы подвергаются зажиганию процесса жестки, что значительно увеличивает долговечность продукта. Пожарная точка требуется для продуктов, чтобы поддерживать соответствие применимым правилам и стандартам. Мы предупреждаем от использования гальванически (электролитических) оцинкованных заборов, которые имеют очень плохую коррозионную стойкость. Коэффициент коррозии оказывает большое влияние на силу элементов защиты от противна, поэтому рекомендуется использовать продукты с горячим оловом.

Огненное олова включает в себя погружение металлического элемента в горячий жидкий цинк при температуре около 450 ° С во время ванны, атомы цинка проникают во внешний слой стали, образуется поверхностный железный-тинет, образуя слой коррозии после охлаждения. Долговечность покрытий цинка, в зависимости от условий, может достигать 100 лет.

hot -pre -tin -плановые элементы отличаются от гальванически оцинкованных на первом взгляде. Гальванически гальваническая поверхность блестящая и гладкая - элементы чрезвычайно эстетические. В отличие от этого, навязанный на огне оловянную в зависимости от используемой технологии, они могут быть матовыми или слегка блестящими и содержат различные типы недостатков. Этот диатез не является ошибкой в ​​процессе Цинтитала. К сожалению, в случае заборов с порошковым покрытием используемая техника оцинкования не будет видна на первый взгляд.

Огненное жених

• Коррозионная стойкость: очень высокий
• Толщина слоя цинка 50 мкм - 150 мкм
• Точность покрытия: низкий
• Окончательное качество и однородность обработки: низкий

Galvanic Tinning

• Коррозионная стойкость: низкий
• Толщина слоя цинка 10 мкм - 30 мкм
• Точность покрытия: средний
• Окончательное качество и однородность обработки: средний

Сертификат ITB

Забор предлагается в неокрашенной (только горячих оцинкованном) версии или дополнительно окрашенной для самых популярных кровельных цветов в соответствии с палитрой RAL

Порошковое покрытие -это коррозия, химические вещества, высокая температура и механическое повреждение. Этот процесс включает в себя нанесение электрифицированной порошковой краски на металлическую поверхность. Затем элементы, покрытые краской, нагреваются до 140-200 ° C, в результате чего порошок плавится и полимеризация.

Преимущества порошковой живописи:

• Гладкий, без трещин и пятен на покрытие
• анти -коррозивные действия
• Устойчивость к механическому повреждению
• Термическое сопротивление
• Высокая устойчивость к химическим факторам
• Безвредство для окружающей среды
