Новая модель солнечного коллектора представляет собой технологически продвинутое устройство, предназначенное для максимизации эффективности преобразования солнечной энергии в тепло. Вот его ключевые особенности и инновации:

Антивакуумный клапан в системах солнечных коллекторов является ключевым компонентом, обеспечивающим защиту от образования вакуума внутри установки. Разрежение может возникнуть из-за падения давления или при остывании системы, что может привести к повреждению труб и аксессуаров.

• Основная функция антивакуумного клапана – предотвращение образование вакуума в системе солнечного коллектора, что может привести к подсасыванию воздуха в установку и повреждению компонентов.
• Защищает трубы и аксессуары от взрыва и механических повреждений, которые могут быть вызваны отрицательным давлением.
>
• Поддерживает стабильное давление в системе, что обеспечивает ее правильную работу и продлевает срок службы всей установки.
• Эффективная защита от вакуума снижает риск выхода системы из строя и связанные с этим затраты на ремонт.
>

Отражатель в солнечном коллекторе является ключевым элементом, повышающим эффективность системы за счет концентрации солнечного излучения на поглотителе. Благодаря этому можно добиться более высоких температур в пасмурные дни до 20% и более эффективного использования солнечной энергии.

• Основная функция рефлектора – концентрировать рассеянное солнечное излучение на меньшая поверхность поглотителя, что увеличивает количество тепла, выделяемого коллектором.

Наши коллекторы единственные на рынке изготовлены из нержавеющей стали SUS-304-2B (каркас, внутренний и внешний резервуар).

Изделия из нержавеющей стали полностью нейтральны, т. е. не изменяют ни органолептические свойства воды, ни ее химический состав. Значения концентрации химических элементов, выделяющихся из стали в воду, находятся на приемлемо низком уровне, что позволяет использовать нержавеющие стали при контакте с пищевыми продуктами, а также для хранения и транспортировки питьевой воды.

Набор солнечных коллекторов давления 150, тип Heat-Pipe, комплект с баком - компактный, марка VOBMAT

Идеальное решение для получения ГВС для частных домов, гостевых домов, баз отдыха, кемпингов, ферм и строительных площадок. В основном используется 9 месяцев в году, с марта по ноябрь. Благодаря невысокой цене затраты на приобретение такого комплекта окупаются в среднем за 2 – 3 года. Дополнительным преимуществом напорного коллектора является очень простая сборка, не требующая каких-либо специальных навыков и навыков. можно сделать самостоятельно без потери Г.Для работы коллекторов давления не нужны никакие электрические устройства.

ОФИЦИАЛЬНЫЙ МАГАЗИН ПРОИЗВОДИТЕЛЯ

Наши коллекторы единственные на рынке изготовлены из нержавеющей стали класса SUS-304-2B (каркас, внутренний и внешний бак) .

Изделия из нержавеющей стали полностью нейтральны, т.е. не изменяют ни органолептические свойства воды, ни ее химический состав. Значения концентрации химических элементов, выделяющихся из стали в воду, находятся на приемлемо низком уровне, что позволяет использовать нержавеющие стали при контакте с пищевыми продуктами, а также для хранения и транспортировки питьевой воды.

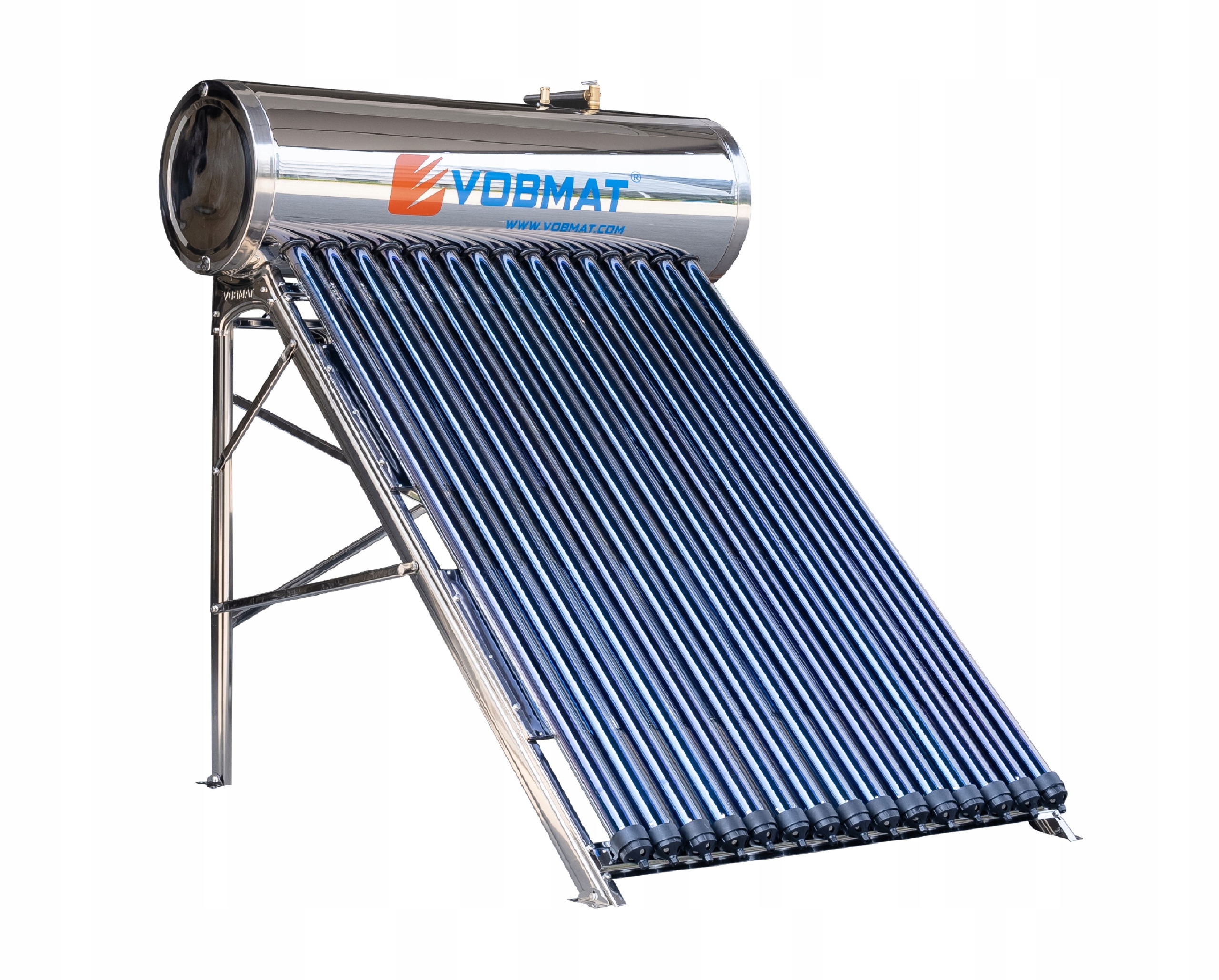

Напорный комплект солнечных коллекторов емкостью 150 л, тип Heat-Pipe, комплект с баком - компактный, Vobmat

Идеальное решение для получения бытовой горячей воды, предназначенной для частных домов, гостевых домов, баз отдыха, кемпингов, ферм и строительных площадок. В основном используется 9 месяцев в году, с марта по ноябрь. Благодаря невысокой цене затраты на приобретение такого комплекта окупаются в среднем за 2 – 3 года. Дополнительным преимуществом напорного коллектора является очень простая сборка, не требующая каких-либо специальных навыков и навыков. можно сделать самостоятельно без потери Г.Для работы напорных коллекторов не нужны никакие электрические устройства.

У нас есть комплекты и с другими мощностями, которые можно найти на других аукционах.

150 л. – 2–4 пользователя

Солнечные коллекторы Вобмат соответствуют техническим условиям, благодаря чему вы можете вычесть 19% от покупки коллектора, воспользовавшись льготой по термомодернизации.

Кто может воспользоваться льготой по тепловой модернизации

Льгота предоставляется владельцам или совладельцам односемейного дома, которые облагают налогом свой доход по налоговой шкале или по налоговой шкале? единая ставка налога в размере 19% и которые платят единовременную сумму с зарегистрированного дохода. Владельцы зданий без прав собственности не могут вычесть льготу.

Получайте финансирование по программе «Чистый воздух», у нас есть сертификат Keymark для всех коллекционеров!

Увидите, как легко установить сборщик Вобмат, инструкцию можно найти внизу страницы во вкладке «Дополнительная информация».

Коллектор можно монтировать на крышах с наклоном от 0 до 90 градусов, как на черепице, так и на войлоке, благодаря регулируемой раме.

Система не требует для правильной работы насосов, контроллеров и расширительных баков, что делает его очень надежным. Вода содержится только в резервуаре и вытекает из него под давлением до 6 атмосфер.Комплект может размещаться на земле и обеспечивать подачу воды на верхние этажи здания. без потери давления.

При повреждении вакуумной трубки вся система продолжает функционировать. Снижается только эффективность системы. В вакуумных трубках нет жидкости, а это означает, что трубку можно снять в любой момент, не опорожняя систему. Трубы есть в наличии!

Бачок и каркас изготовлены из нержавеющей стали SUS-304-2B – поэтому устройство не подвергается воздействию атмосферных факторов, которые могут повредить или сократить срок службы материала.

После использования горячей воды из бака время нагрева 150 литров воды до 50 градусов в солнечный день составляет всего 3 часа!

ПРЕИМУЩЕСТВА:

• Простая установка
• Вода в баке находится под постоянным давлением. Благодаря этому напор горячей воды, подаваемой в наш кран, такой же, как и в водопроводной сети.
• Напорный коллектор можно расположить в любом солнечном месте. Давление воды всегда будет такое же, как в сети.
• Низкое суточное падение температуры воды в резервуаре. Благодаря утеплению высокоплотным пенополиуретаном суточный перепад температуры воды составляет 6-10 градусов С.
• Время поддержания температуры горячей воды в баке – около 72 часов.
• >Нет воды в вакуумных трубках. В трубах установлены радиаторы с медными тепловыми трубками.
• Магниевый анод для дополнительной защиты бака.
• Короткий срок окупаемости. 2-3 года.
• Простая конструкция.
• Возможность самостоятельного монтажа.
• Надежность.
• Универсальная рама для установки на прямые и наклонные поверхности. поверхности

В КОМПЛЕКТ ВХОДИТ

• Вакуумный солнечный коллектор (15 боросиликатных вакуумных трубок с тройным поглощающим слоем ALN/AIN-SS/CU с использованием HEAT PIPE)
• Изолированный резервуар для воды из нержавеющей стали СУС-304-2Б емкостью 150 л. с изоляцией из высокоплотного пенополиуретана в корпусе с покрытием ПВДФ
• универсальный стальной каркас (нержавеющая сталь СУС-304) - 2Б) приспособлены для установки на ровной и наклонной поверхности
• магниевый анод (устанавливается в бак)
• предохранительный клапан (термотермический)
• термо- токопроводящая паста
• инструкция по эксплуатации и сборке
• набор уплотнений
• крепежные винты
• АНТИВАКУУМНЫЙ КЛАПАН
• ЭЛЕКТРИЧЕСКИЙ НАГРЕВ
• ЦИФРОВОЙ ТЕРМОМЕТР
• ОБРАТНЫЙ КЛАПАН

ХАРАКТЕРИСТИКИ НАГРЕВАТЕЛЯ

• Резервуар для воды: конж. 131 литр, нержавеющая сталь SUS-304-2B
• Количество вакуумных трубок: 15 шт.
• Размер вакуумных трубок: 58 мм / 1800 мм
• Применение тепловой трубки: ДА
• Тип поглотителя: трехслойный ALN/AIN-SS /CU
• Каркас: нержавеющая сталь СУС-304-2Б
• Теплоизоляция бака: пенополиуретан высокой плотности, мин. 50 мм.
• Теплообменник: никелированная медная трубка с тепловой трубкой.
• Устойчивость к граду: Φ25 мм.
• Эффективность: повышает температуру воды на 45-60*С в солнечный день.

Размеры коллектора емкостью 150л:

- ширина рамы с баком: 139 см

- ширина рамы : 123 см

- расстояние от шурупов (спереди - сзади): 153 см

- общая глубина: 173 см

- высота рамы: 130 см

- внешний диаметр контейнера: 47 см

- вес 70 кг

КОНСТРУКЦИЯ И ПРИНЦИПЫ РАБОТЫ

Конструкция:

Компактный напорный коллектор VOBMAT HP включает в себя: изолированный резервуар для воды, вакуумные трубки, солнечный отражатель. и рама.

- Отражатель солнечного коллектора является ключевым элементом, повышающим эффективность системы за счет концентрации солнечного излучения на поглотителе. Благодаря этому можно добиться более высоких температур в пасмурные дни до 20% и более эффективного использования солнечной энергии.

• Основная функция рефлектора – концентрировать рассеянное солнечное излучение на меньшая поверхность поглотителя, что увеличивает количество тепла, выделяемого коллектором.

- Резервуар для воды изготовлен из нержавеющей стали SUS 304-2B толщиной от 1,2 до 3 мм. Внешняя изоляция резервуара выполнена из высокоплотного пенополиуретана толщиной не менее 50 мм. Бак имеет технические отверстия, среди прочего, для подключения и слива воды, а также муфтовое гнездо, в которое вставляется наконечник (конденсатор) тепловой трубки. Количество рукавов зависит от вместимости контейнера. Резервуар на заводе настроен на давление 6 бар.

- Вакуумные трубки изготовлены из высококачественного боросиликатного стекла. Между двумя слоями стекла существует вакуум, который является отличным изолятором, предотвращающим потери тепла. На стекло нанесен тройной поглотитель последнего поколения ALN/AIN-SS/CU, который используется для концентрирования прямого или рассеянного солнечного излучения. Отдельные слои нанесенного поглотителя используются для поглощения солнечной радиации и преобразования ее в тепловую энергию. Задача последующих слоев поглотителя — сохранить как можно больше энергии внутри электронных ламп, не допуская ее потери за счет инфракрасного излучения. Температура внутри труб может достигать почти 300 0С. Внутри каждой вакуумной трубки находится алюминиевый радиатор, в центральной части которого находится медная трубка (тепловая трубка). Медь, из которой изготовлена ​​тепловая трубка, бескислородная, что обеспечивает длительную и надежную работу трубы. Внутри тепловой трубки заключено вещество, которое начинает кипеть при температуре 25С.

- Каркас, на котором размещен резервуар для воды и вакуумные трубки, сконструирован таким образом, что его можно разместить на плоская или наклонная поверхность. Угол наклона рамы оптимален для достижения максимальной эффективности вакуумных трубок.

Принцип работы:

Благодаря трехслойному Абсорбер ALN/AIN-SS/CU и вакуум внутри вакуумной трубки, солнце, падающее на вакуумные трубки, преобразуется в тепловую энергию. Температура внутри трубы достигает до 300 0С. Алюминиевый радиатор, расположенный в центре вакуумной трубки, передает температуру медной трубке (тепловой трубке), вставленной в центральную часть радиатора. Внутри медной тепловой трубки находится быстрокипящее вещество, которое начинает кипеть уже при 25 градусах С. В процессе кипения испаряющееся вещество поднимается вверх, где выделяет тепловую энергию в конденсаторе трубки (тепловой трубке), затем пар будет конденсироваться, стекая вниз, и весь процесс повторится. Трубчатый конденсатор, смазанный теплопроводящей пастой, вставляется в гнездо гильзы гетпайпа, установленной в баке. Нагретый конденсатор тепловой трубки передает температуру через теплопроводящую пасту на гнездо гильзы, которая нагревает воду в баке. Горячая вода поднимается вверх, холодная вода опускается ниже. Внутри бака установлена ​​трубка, благодаря которой после открытия крана мы набираем воду только из верхней части бака, тогда как холодная вода забирается из
