Многофункциональный измеритель параметров электроустановки

SONEL MPI-506

Многофункциональный измеритель параметров электроустановки Sonel MPI-507 — уникальная модель портативный измерительный прибор, используемый для выполнения точных измерений параметров электроустановки. В своих аккуратных и небольших размерах измеритель скрывает множество измерительных функций.

Измеритель Sonel MPI-506 — один из самых маленьких многофункциональных измерительных приборов на рынке. Это универсальный прибор, готовый к работе в любых условиях.

С помощью этого прибора можно выполнять различные виды основных измерений, в том числе:

• коротковременные параметры контура цепи,
• сопротивление изоляции,
• измерение сопротивления защитного и уравнивания потенциалов,
• испытание устройств защитного отключения переменного тока и типа А.< /li>

Это профессиональное и очень продвинутое устройство, которое выполнит свои функции в повседневной работе каждого начинающего и продвинутого монтажника и электрика.

Важнейшие функции:

Измерение параметров петли короткого замыкания

• Измерение сопротивления петли короткого замыкания в сетях с различными номинальными напряжениями и частотами
• Показания сопротивления петли короткого замыкания R и реактивного сопротивления петли короткого замыкания при 400 В)

Испытание автоматических выключателей защитного отключения переменного тока, типа А

• Измерение мгновенного действия, короткой задержки и селективных выключателей дифференциального тока с номинальными дифференциальными токами 10, 15, 30, 100, 300, 500 мА
• Измерение тока расцепления I A и времени срабатывания t А для токов 0,5 I Δn, 1 I Δn, 2 I Δn, 5 I Δn.
• Измерение RE и U B без срабатывания УЗО.
• Расширенная функция АВТО измерения УЗО, с возможностью измерения ZL-PE с малым током
• Измерение I A и t A с одним срабатыванием УЗО

Продолжение наиболее важных функций:

Измерение сопротивления изоляции

• Испытательные напряжения 100 В, 250 В, 500 В
• Измерение сопротивления защитных и уравнивающих потенциалы соединений
• Измерение непрерывности защитных соединений током ±200 мА в соответствии со стандартом PN-EN 61557-4
• Автокалибровка измерительных проводов - возможность использования любых кабелей
• Измерение сопротивления слабым током со звуковой сигнализацией

Другое:

• Индикация последовательности фаз< /li>
• Проверка правильности подключения PE-кабеля с помощью сенсорного электрода.
• Измерение напряжения (0...500 В) и частоты сети.
• Память Результатов: 990.
• Беспроводная передача данных на компьютер.
• Кнопки с подсветкой.

Технические данные:

• Производитель: Sonel
• Тип: Многофункциональный измерительный прибор
• Модель: MPI-506
• Категория измерения согласно PN-EN 61010: IV 300 В, III 600 В
• Степень защиты:IP67
• Тип изоляции согласно PN-EN 61010-1 и IEC 61557: двойная
• Размеры: 220 x 102 x 61 мм
• Вес счетчика: около 0,8 кг
• Память результатов: 990 ячеек, 10 000 записей
• Передача результатов: Bluetooth
• Изделие соответствует требованиям ЭМС (эмиссия для промышленной среды) согласно стандарты: PN-EN 61326-1; PN-EN 61326-2-2
• Индикация последовательности фаз: положительная, отрицательная, напряжение UL-L: 100 В...440 В (45 Гц...65 Гц)

В комплект входит:

В стандартный комплект входят элементы, необходимые для максимального использования многофункционального счетчика. Ниже представлены отдельные элементы:

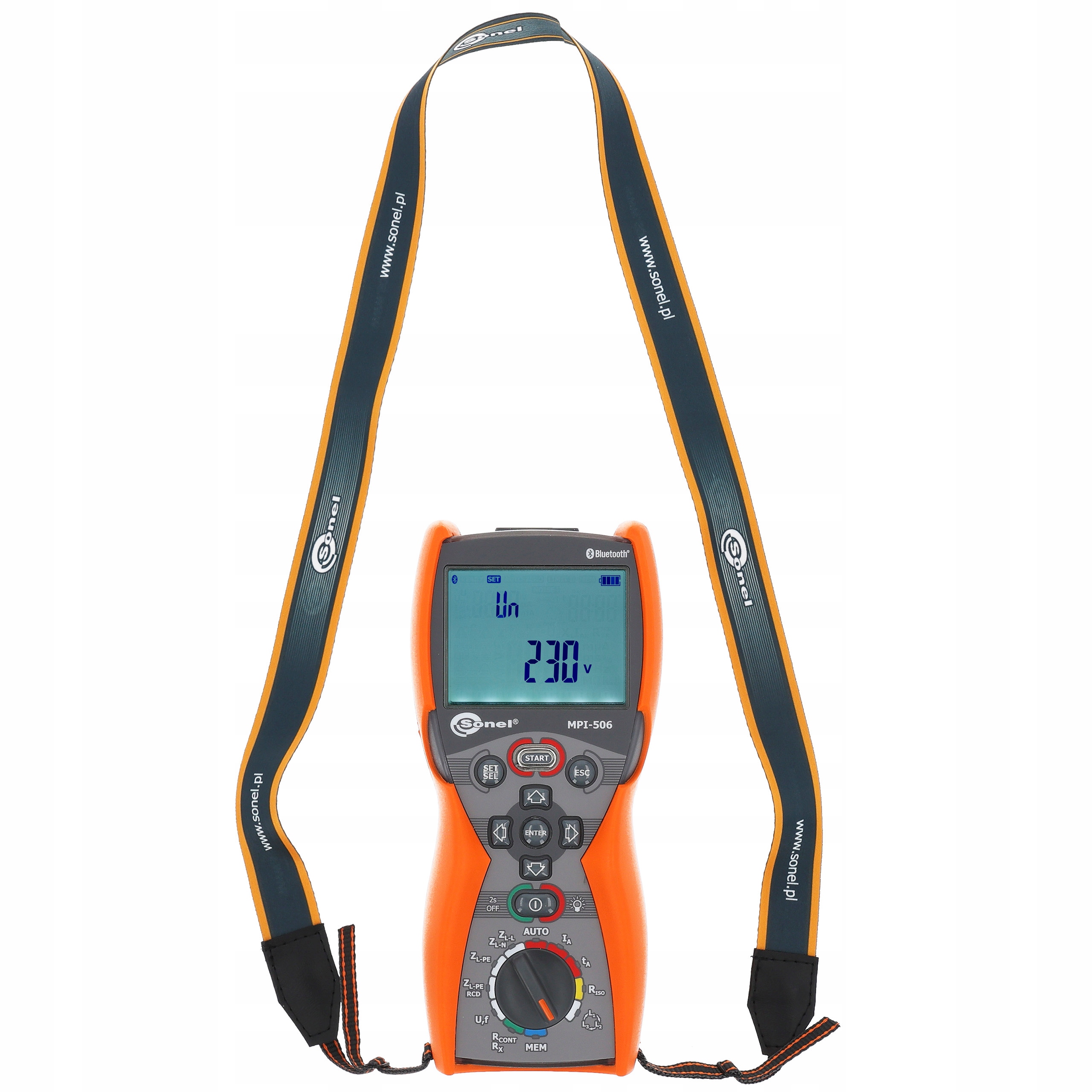

• Измеритель MPI-506

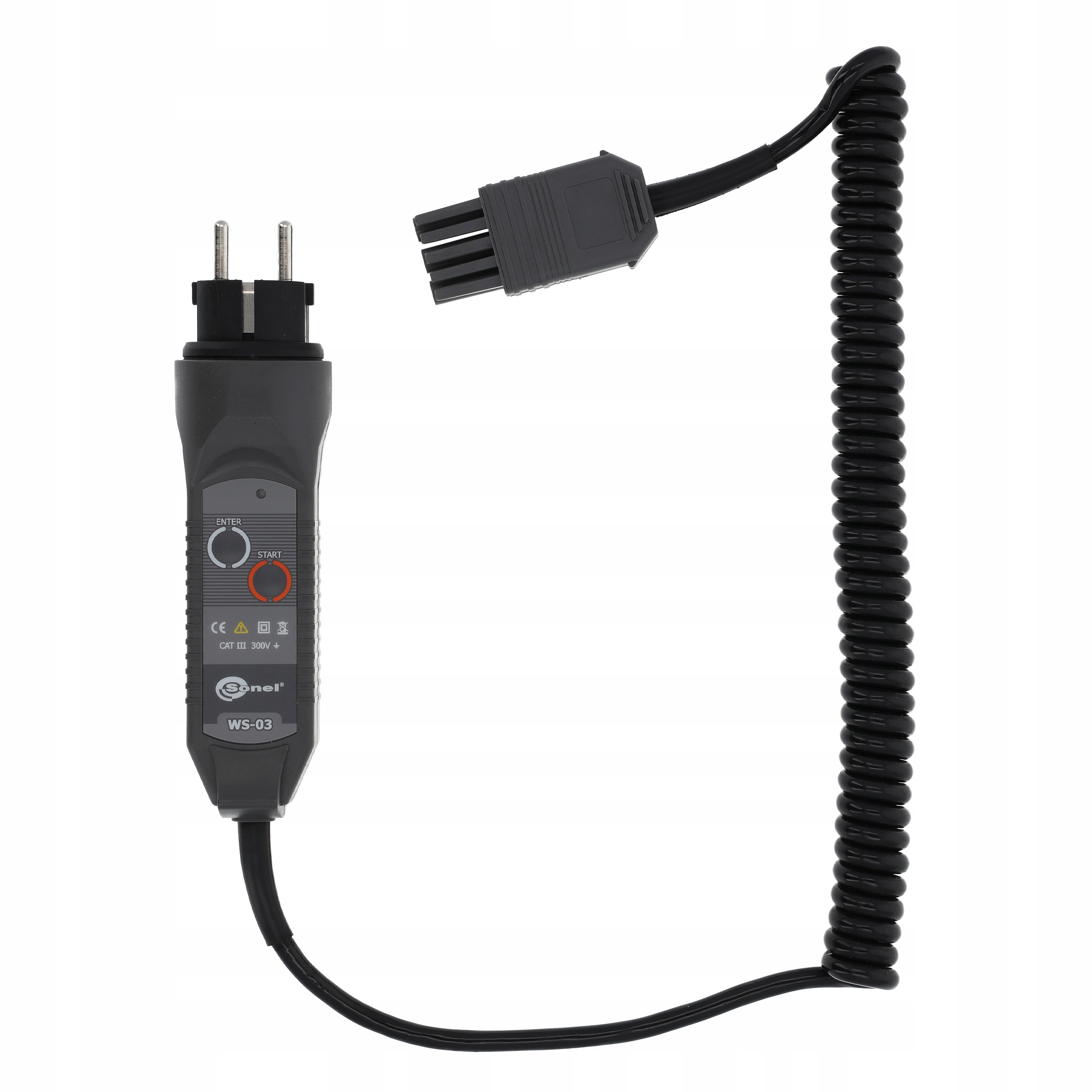

• Адаптер WS-03, запускающий измерение UNI-SCHUKO - WAADAWS03
• Кабель 1,2 м (CAT III 1000 В) с штекерами типа «банан», желтый - WAPRZ1X2YEBB
• Кабель 1,2 м (CAT III 1000 В) с заделкой типа «банан», красный – WAPRZ1X2REBB
• Кабель длиной 1,2 м (CAT III 1000 В) с заделкой вилками типа «банан», синий – WAPRZ1X2BUBB

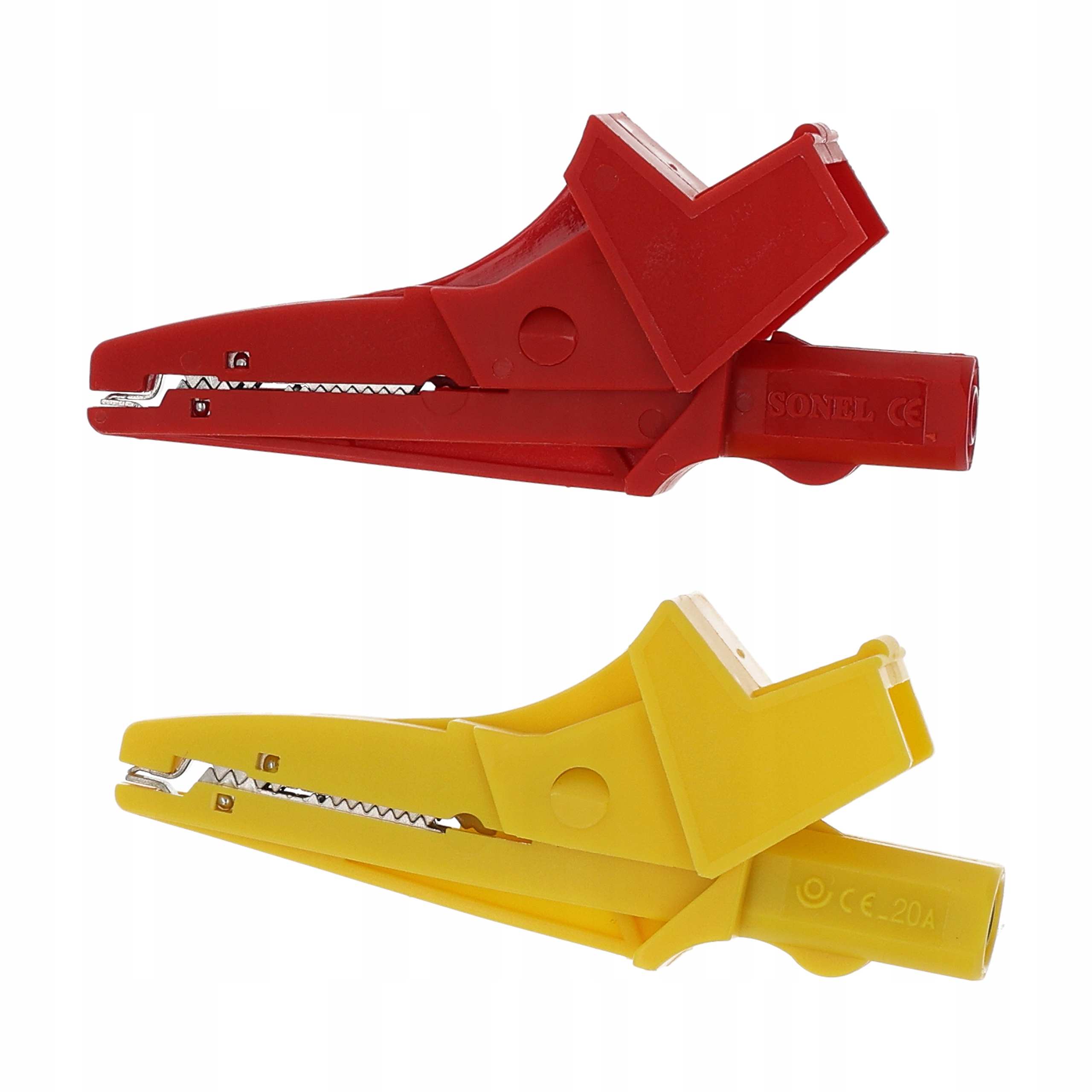

• Зажим «крокодил» (CAT III 1000 В) желтый – WAKROYE20K02
• Зажим «крокодил» (CAT III 1000 В) красный – WAKRORE20K02
• Щуп-нож с гнездом типа «банан» (CAT III 1000 В) желтый – WASONYEOGB1
• Щуп с гнездом типа «банан» (CAT III 1000 В) красный – WASONREOGB1
• Щуп типа «банан» (CAT III 1000 В), синий – WASONBUOGB1
• Кейс для счетчика и аксессуаров – WAFUTM6
>
• Ремень для счетчика – WAPOZSZE4
• Жесткая подвеска с крючком – WAPOZUCH1
• Руководство пользователя
• Сертификат калибровки
• 4 батарейки АА 1,5 В

CAT III 600 В / IV 300 В

Многофункциональный измеритель Sonel был тщательно проверен на максимальное перенапряжение, которое может выдержать устройство.

< b >Классификация CAT сообщает пользователю, в каком месте установки продукт безопасен.

Представленный продукт гарантирует устойчивость в категории измерения III до 600 В и IV до 300 В .

Простота и изысканность

Возможно, самый маленький счетчик в мире с таким большим количеством функций измерения. Они выбираются с помощью поворотного переключателя. Дополнительные параметры устанавливаются с помощью кнопок, расположенных на передней части корпуса. Настройки запоминаются устройством даже при полной разрядке аккумулятора.

Все кнопки имеют подсветку, как и сегментный дисплей, что значительно облегчает работу в условиях недостаточной освещенности. Обширная память избавляет от необходимости вести записи во время измерений.

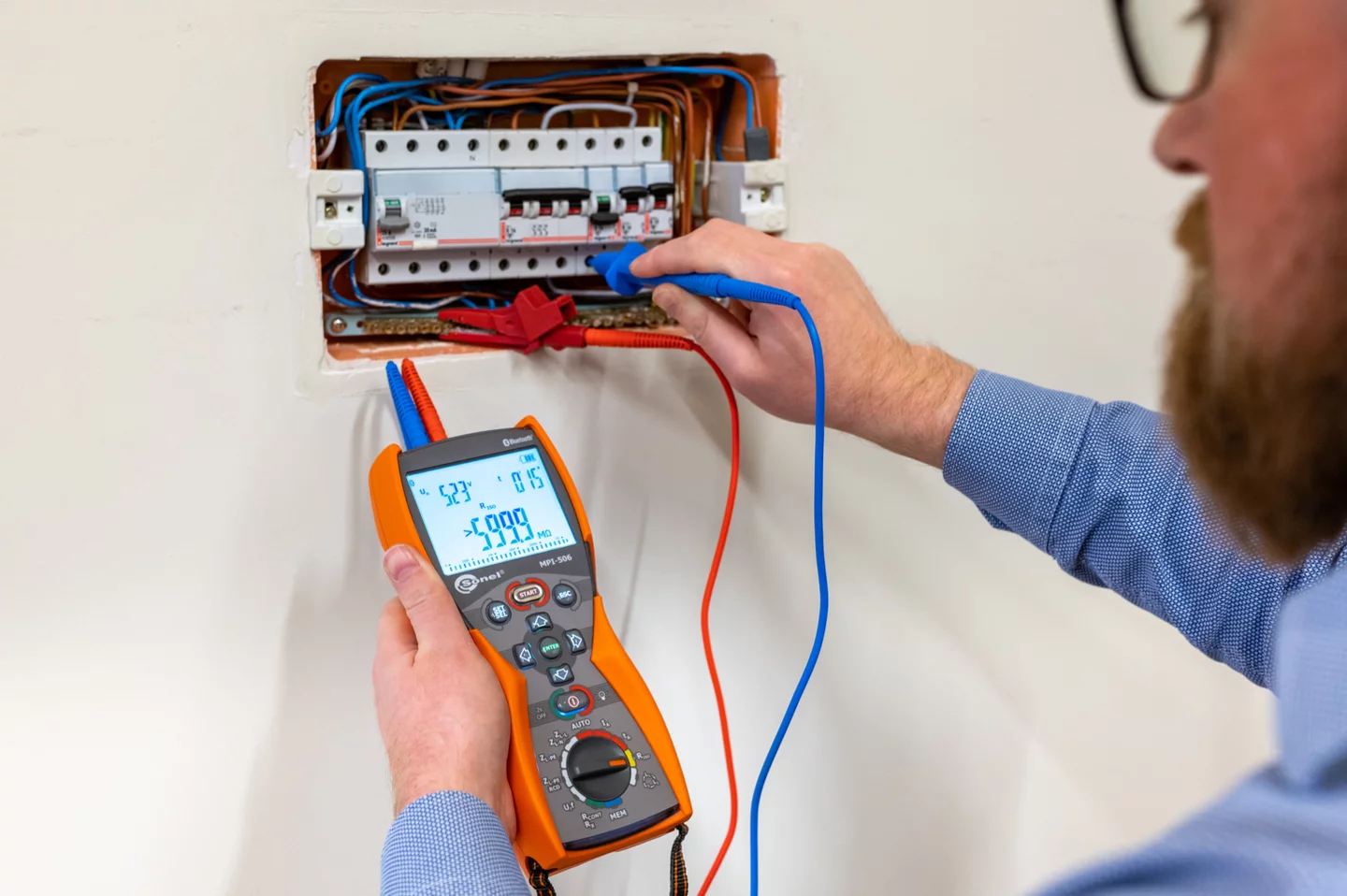

Проверка безопасности установки

С помощью устройства можно контролировать бытовые и промышленные электроустановки с точки зрения безопасности. Его преимуществом является быстрое измерение (за несколько секунд!) сопротивления петли короткого замыкания в цепях с УЗО.

Испытания можно очень легко автоматизировать следующим образом:

• проверка устройств защитного отключения в автоматическом режиме
• с использованием адаптера типа WS для проверки установки через стандартную розетку 230 В

Связь и программное обеспечение Bluetooth

Используя беспроводную связь Bluetooth, вы можете передавать данные измерений на компьютер. Для формирования отчета об испытаниях в области защиты от поражения электрическим током используйте программу Sonel Pomiary Elektryczne.

Запись скачанных ресурсов в простейшие форматы и печать обеспечивает Sonel Reader.

Конструкция многофункционального счетчика Sonel:

Степень герметичности IP67

Под системой IP понимается степень защиты корпуса от доступа к опасным частям, попадания посторонних твердых тел, попадания воды, а также система предоставления дополнительной информации, связанной с такая защита.

Представленное изделие обладает следующими свойствами:

• защита от доступа к опасным частям с помощью провода
• пылезащита
• защита от последствий кратковременного погружения в воду (30 мин на глубину 0,15 м над верхом шкафа или 1 м над дном для шкафов высотой менее 0,85 м)

Приглашаем вас посмотреть короткое видео о многофункциональном измерителе параметров Sonel MPI-506!

Скопируйте ссылку ниже и вставьте ее в браузер:

О производителе:

Sonel — один из крупнейших польских производителей измерительных приборов. более 25 лет производят профессиональные устройства, предназначенные для контроля безопасности, технического состояния, параметров и качества сетей электроснабжения.

Имеют рекомендацию Ассоциация польских электриков (SEP) в сфере производства, обслуживания и проектирования измерительных приборов. Высокое качество продукции Sonel неоднократно было оценено и отмечено на международных электротехнических выставках.
