SONEL MPI-540-PV Solar Start Meter Клещі для вимірювання сонячного випромінювання

Многофункциональный измеритель параметров электрических и фотоэлектрических установок с комплектом для измерения инсоляции и цифровыми токоизмерительными приборами для фотоэлектрических установок

Оборудование

• 1 шт. Счетчик МПИ-540-PV Solar Start
• 1 шт. Измеритель солнечной радиации и температуры ИРМ-1
• 1 шт. Блок питания 5В с выходом USB 2.0
• 1 шт. Установочно-измерительный комплект для ИРМ-1 (с цифровым разъемом)
• 1 шт. Чехол М -13
• 1 шт. USB-адаптер для передачи данных LoRa
• 1 шт. синий кабель для измерения заземления на катушке (штекер типа «банан»)
• 1 шт. Кабель для зарядки аккумулятора от автомобильной розетки 12В
• 1 шт. Кабель для питания 230 В (вилки IEC C7)
• 1 шт. Измерительные клещи (C-PV)
• 1 шт. красный кабель 30 м для измерения заземления на катушке (вилки типа «банан»)
• 4 шт. кабель 1,2 м (вилки типа «банан») черный/красный/синий/ желтый
• 2 шт. Щелочная батарейка AAA LR03 (24А) 1,5В

Аксессуары продолжение

• 1 шт. Адаптер для запуска измерения (вилка UNI-Schuko)
• 4 шт. для соединительной рейки с резьбой М4/М6
• 1 шт. Кабель для зажимов C-PV
• 1 шт. -ионный аккумулятор 11,1 В 3,4 Ач АКУ-15
• 3 шт. Синий/красный/желтый ножевой щуп 1 кВ (гнездо типа «банан»)
• 1 шт. Адаптер для зарядки аккумулятора Z-7
• 1 шт. Чехол М-13
• 2 шт. Щуп заземления 30 см
• 4 шт. Зажим «крокодил» 1 кВ 20А желтый/красный/синий/черный
• 1 шт. . Кейс L-2
• 1 шт. USB-кабель
• 1 шт. Жгут для счетчика, комплект L-2.
• 1 шт. Карта памяти microSD емкостью 4 ГБ
• 1 шт. Ручка для сенсорного экрана
< li. >Сертификат калибровки
• Руководство пользователя на польском языке

Sonel MPI-540-PV Start есть не комплектуется 3-мя гибкими токодержателями Ф-3А.

Принадлежности, продолжение

• 1 шт. Цифровые клещи SONEL CMP-1015-PV
• 1 шт. Адаптер для датчиков температуры типа К
• 1 шт. Аккумулятор Li-Pol 7,4В 1200 мАч
• 1 шт.Зарядное устройство Z-25
• 1 шт. Блок питания зарядного устройства Z-25
• 1 шт Зонд измерения температуры (тип К)
• 1 шт. Чемодан М-3
• 1 шт. Комплект тестовых кабелей CAT IV, M

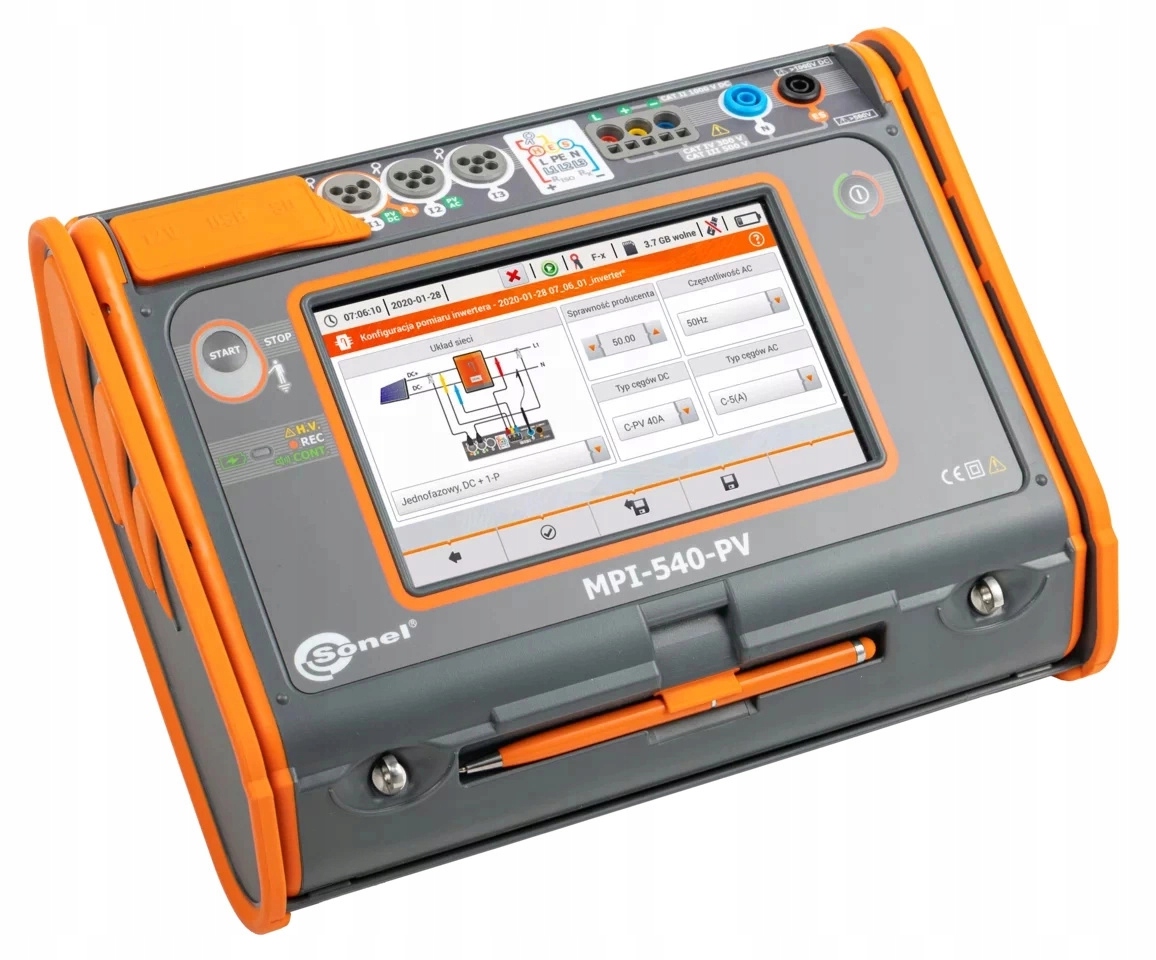

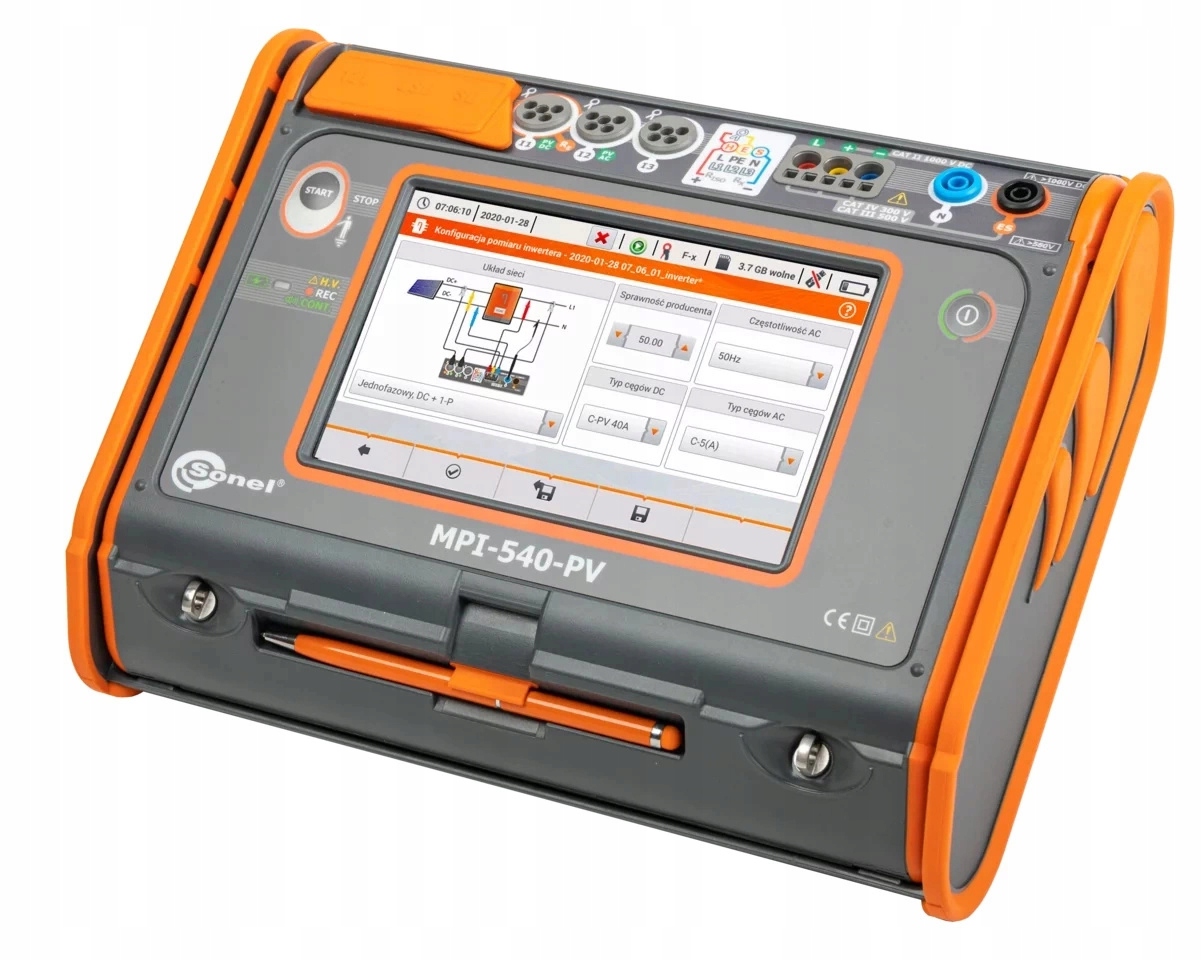

MPI-540-PV Solar START

✅ При измерении параметров фотоэлектрической установки счетчик автоматически преобразует параметры в эталонные условия STC (Стандартные условия испытаний) .

✅ С целью автоматизации измерений, счетчик Sonel MPI-540-PV дополнительно дополнен функцией проверки устройств защитного отключения в автоматическом режиме.

✅ Прибор также имеет запрограммированные производителем последовательности измерений ( так называемые самотесты), которые при необходимости можно расширить собственными последовательностями

✅ Возможности и функциональность счетчика будут дополнительно расширены. правильно подобранный дополнительный аксессуар, например адаптер AutoISO-1000C, позволяющий автоматически измерять сопротивление изоляции 3-, 4- и 5-проводных кабелей.

Sonel IRM-1 Измеритель солнечной радиации и температуры – измеряемые параметры

✅ Интенсивность Солнца (облученность) в Вт/м2 или БТЕ/фут2·ч.

✅ Температура фотоэлектрической панели в °C или °F.

✅ Температура окружающей среды в °C или °F.

✅ Угол наклона панелей.

✅ Ориентация панели благодаря встроенному компасу.

Технические данные IRM-1

Безопасность и условия использования

• Уровень защиты: IP65
• Источник питания: Литий-ионный аккумулятор 3,7 В, 1,3 Ач.
• Размеры: 134 x 79 x 28 мм.
• Рабочая температура: -10…+50°C

Память и связь:

• Память результатов: память пользовательских измерений: 999 записей, самописец: 5000 записей
• Передача результатов: USB
• Связь с мастер-счетчиком: LoRa

Другая информация

• Разработка, проектирование и исследования: IEC 61010-1
• Изделие соответствует требованиям ЭМС (излучение в промышленной среде) в соответствии со следующими стандартами: IEC 61326-1

Технические данные MPI-540-PV Solar Start

Разметка таблицы

A- Полное сопротивление контура повреждения

• A1- ZL-PE, ZL-N, ZL-L петля короткого замыкания
• A2-ZL-PE петля короткого замыкания в режиме УЗО

Технические данные MPI-540-PV Solar Start

Прибор предназначен для работы в сетях:

• с номинальным частота 50/60 Гц
• при номинальных напряжениях: 64/110 В, 110/190 В, 115/200 В, 127/220 В, 220/380 В, 230/ 400 В, 240/415 В, 254/440 В, 290/500 В
• DC

Поддерживаемые системы сети:

• однофазная
• двухфазная с общим N
• трехфазная звезда с N и без N
• трехфазная треугольник

Технические данные MPI-540-PV Solar Start

✔️ Безопасность и условия использования

• Категория измерения по PN -EN 61010: II 1000 В постоянного тока
• Уровень защиты: IP51
• Тип изоляции согласно PN-EN 61010-1 и IEC 61557: двойная
• Рабочая температура: 0…+45°C

✔️ Память и связь /p>

• Память результатов измерений: неограниченная
• Передача результатов: USB 2.0

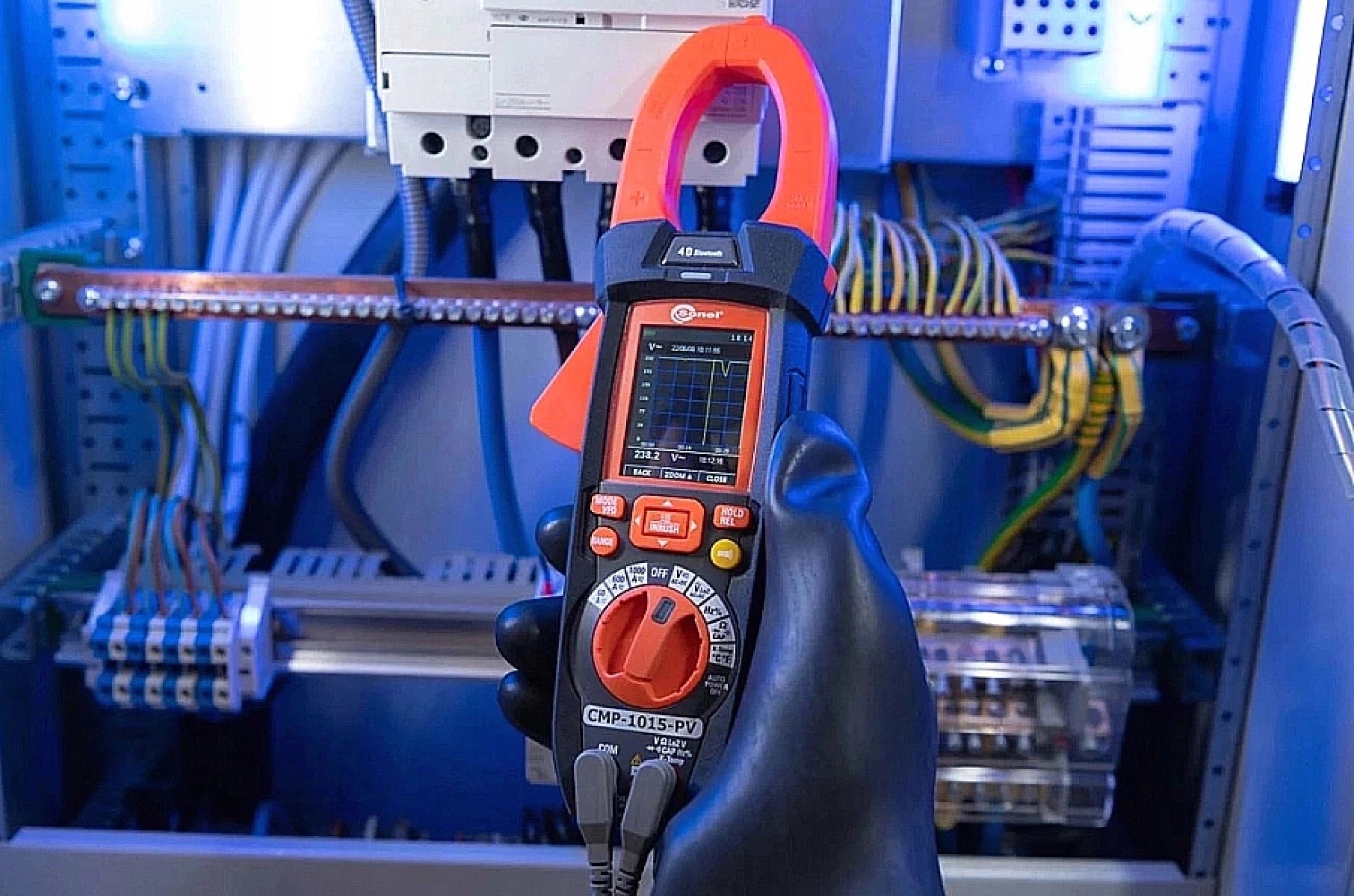

Цифровые клещи для фотоэлектрических установок

✅ Прибор предназначен для измерения постоянного тока и напряжения в фотоэлектрических установках.

✅ Прибор универсален благодаря множеству возможностей измерения.

✅ Картину дополняет самописец с графиками.

✅ Работа под прямыми солнечными лучами не помеха благодаря дисплею с высокой яркостью.

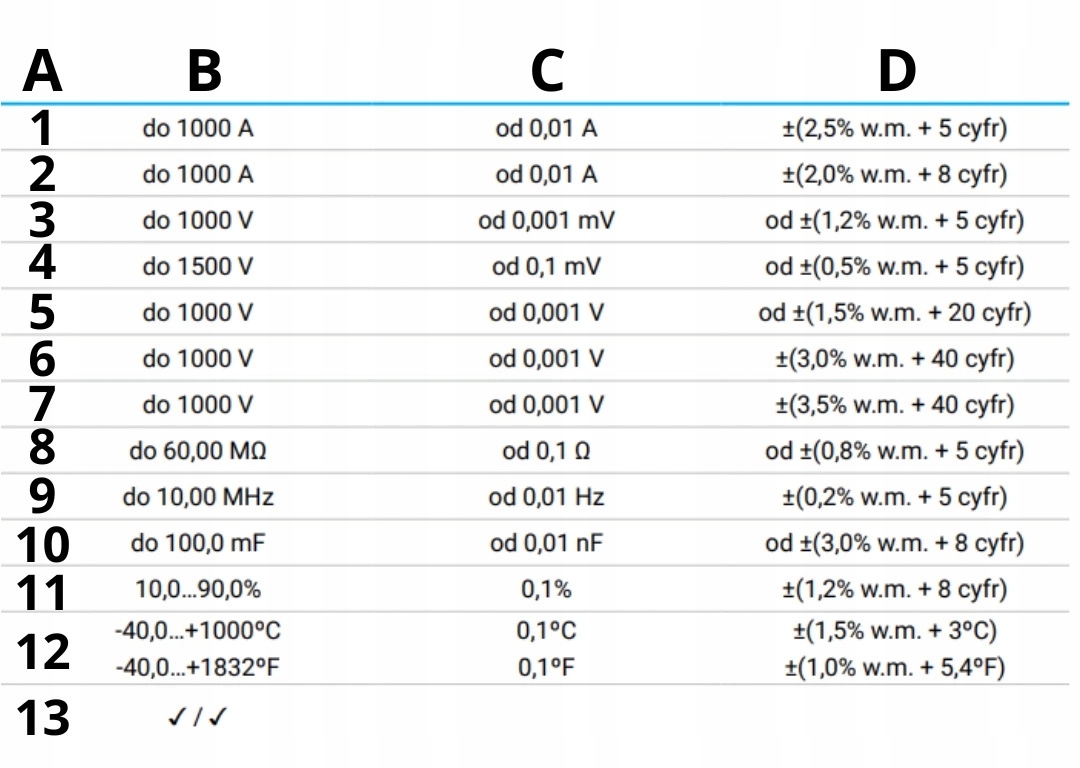

Технические характеристики

A- Функции измерения

B- Диапазон

C- Разрешение

D- Точность
