Универсальный измеритель заземления

SONEL MRU-30

✅ Компактный измеритель сопротивления заземления и удельного сопротивления грунта Sonel MRU-30 обеспечивает эффективное и простое измерение сопротивления заземления. Множество методов измерения в небольшом корпусе.

✅ Устройство можно использовать для выполнения однократных и множественных измерений заземления. . с использованиемдополнительных зажимов или электродов.

✅ Дополнительные возможности этого удобного устройства включают измерение удельного сопротивления грунта по методу Веннера, а также проверку непрерывности эквипотенциального соединения. и защитные проводники.

✅ Еще одним преимуществом счетчика Sonel MRU-30 является четкая передача информации, предупреждающей пользователя о возможных угрозах или обнаруженных нарушениях. Информация появляется на экране как до, так и после теста.

В комплект входит:

• 1 шт.. Счетчик МРУ-30
• 1 шт. Кабель 1,2 м (штекер типа «банан») красный
• 1 шт. Зонд-лезвие (гнездо типа «банан») красный
• 2 шт. Зонд для забивания в землю (30 см)
• 1 шт. Блок питания для счетчиков (тип Z7)
• 1 шт. USB-кабель для передачи данных
• 1 шт.. Кабель 25 м на катушке для измерения заземления (вилки типа «банан»), красный
• 1 шт. Зажим «крокодил» черный 1 кВ 20 А
• 1 шт. Зажим (вилка-банан)
• 1 шт. Кабель питания 230 V (вилка IEC C7)
• 1 шт.. Кабель 50 м на катушке для измерения заземления (штепсель типа «банан»), желтый
• 1 шт. Кабель 2,2 м (штекер типа «банан») черный
• 1 шт. Чехол М-9
• 1 шт. Чехол Л-10

Методы измерения

✅ 3-полюсный и 4-проводной метод - измерение заземления со вспомогательными щупами

✅ 3-полюсный метод с зажимами - измерение нескольких заземлителей

✅ Метод двух зажимов - измерение заземлителей, когда невозможно использовать вспомогательные щупы

✅ Удельное сопротивление грунта – метод Веннера

✅ Сопротивление заземляющих и уравнительных кабелей при токе ≥200 мА с функцией автообнуления – соответствует требованиям стандарт PN-EN 61557-4

Дополнительные возможности

✔️ Измерение сопротивления вспомогательных электродов RS и RH

✔️ Измерение напряжения помех

✔️ Измерение при наличии помех, исходящих из сети частотой 50 Гц и 60 Гц

✔️ Выбор измеряемого напряжения ( 25 В и 50 В)

✔️ Ввод расстояния между электродами при измерении удельного сопротивления грунта в метрах (м) и футах (футах)

Возможности

✅ Счетчик обеспечивает возможность выполнения измерений заземления всеми техническими методами.

✅ Высокая помехоустойчивость позволяет его использование даже в сложныхусловиях, вблизи цепей с токами помех.

✅ Прямоеi интуитивноеуправление делает измерения проще и быстрее. Прибор оснащен внутренней памятью.

✅Результаты испытаний можно передать на компьютер для обработки /b>и использовать при измерении заземления. документация.

⚙️ Безопасность и условия использования

• Категория измерения по PN-EN 61010: III 300 В
• Уровень защиты: IP65
• Тип изоляции согласно PN-EN 61010-1 и IEC 61557: двойная
• Размеры:200 x 150 x 73 мм.
• Вес счетчика: прибл. 1,14 кг.
• Рабочая температура > -10…+50°C
• Влажность 20…90%

⚙️ Память и общение

• Память результатов измерений 990 результатов
• Передача результатов USB 2.0

⚙️ Другая информация

• Стандарт качества – разработка, проектирование и производство: ISO 9001
• Продукт соответствует требованиям ЭМС (эмиссия выбросов в промышленную среду) согласно стандартам: PN-EN 61326-1 PN-EN 61326-2-2

Распаковка Sonel MRU-30

• Ссылка на видео: https://www.youtube.com/watch?v=Kb8-cQ0XHJM

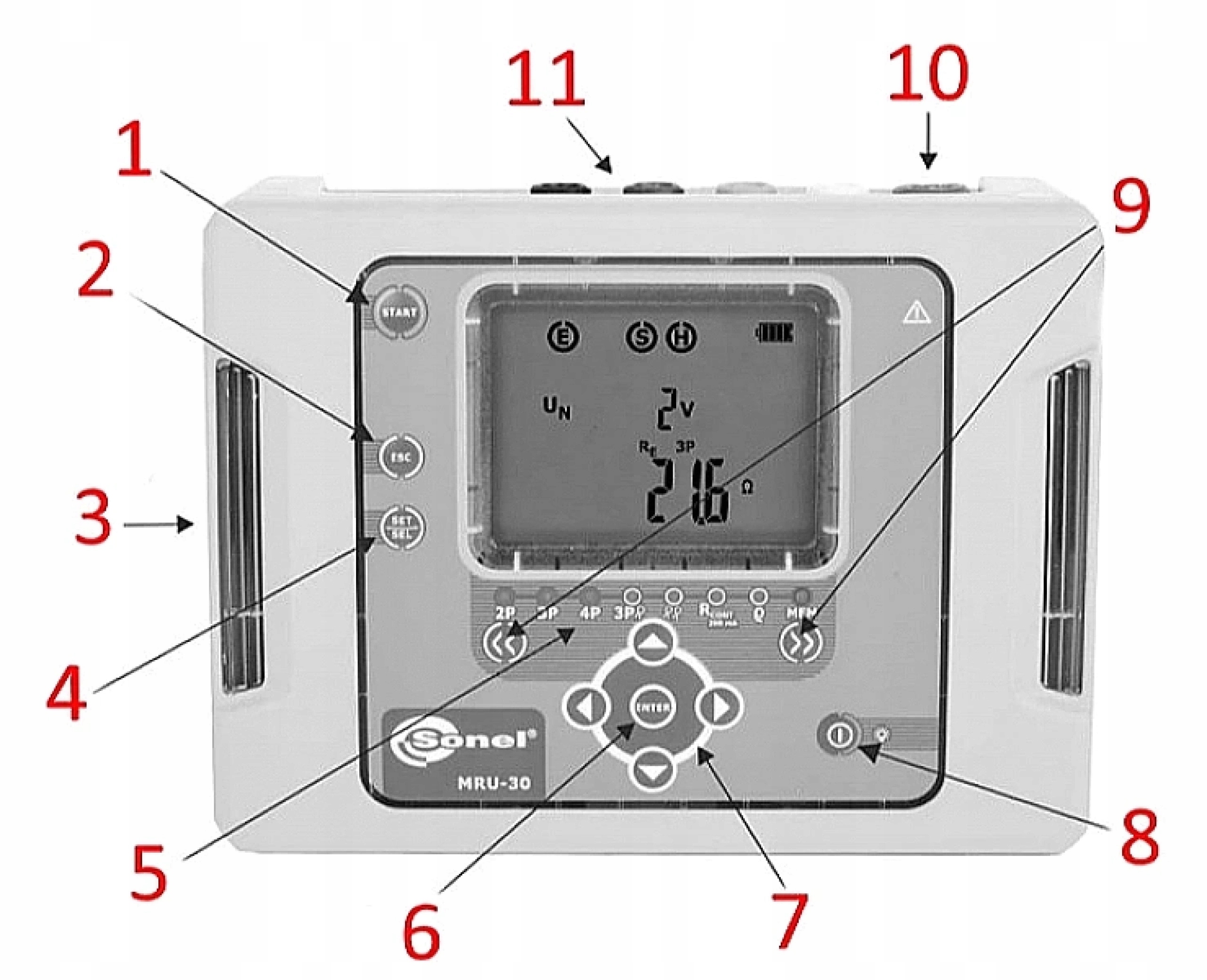

ПОСТРОЙКА МРУ-30

Технические характеристики

Обозначения в таблице:

• А- Функции измерения
• B- Диапазон измерения
• C- Диапазон отображения
• D- Разрешение
• D- Разрешение
• E- Точность ±(% изм. + цифры)

1- Напряжение помех

2- Сопротивление заземляющих и уравнительных проводов

3- Сопротивление заземления

• 3.1 - 2-полюсный метод
• 3.2- 3-полюсный и 4-проводной метод
• 3.3- 3-полюсный + метод зажимов
• 3,4- двухзажимной метод
• 3,5- сопротивление вспомогательных электродов

4 - Удельное сопротивление почвы

5- Ток утечки

Сравнение счетчиков

Обозначения в таблице
