GREEN BOOST 4000 БАЙПАС

(160-350 В постоянного тока) 20A MPPT

СОЛНЕЧНЫЙ КОНТРОЛЛЕР

КОНТРОЛЛЕР НАГРЕВА

GREEN солнечный контроллер BOOST 4000 BYPASS используется для питания нагревательных устройств от фотоэлектрических солнечных панелей и электросети.

Чем отличается солнечный контроллер GREEN BOOST 4000 SINUS BYPASS?

Многофункциональность (BYPASS) – контроллер может быть подключен как к солнечным панелям, так и к электросети. Панели следует соединять последовательно с общим напряжением до 350В. Максимальный входной ток фотоэлектрической батареи составляет 20 А.

Какие устройства питает солнечный контроллер GREEN BOOST 4000 BYPASS?

• Электрические котлы

• Радиаторы

• Электрические обогреватели

• Электрические коврики

• Полы с подогревом

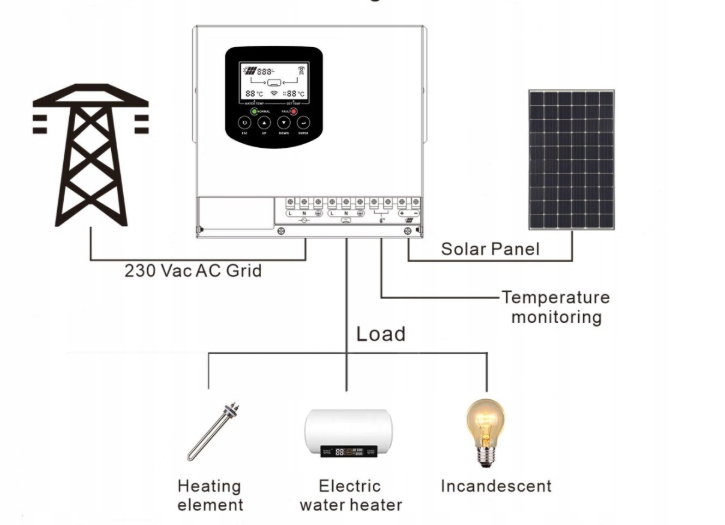

Солнечный контроллер серии GREEN BOOST предназначен для подачи электроэнергии, вырабатываемой солнечной панелью, к нагревательным элементам, таким как обогреватель или бойлер, с максимальной эффективностью благодаря технологии MPPT.

После установки контроллера 4000 BYPAS MPPT он будет работать разумно. Солнечная энергия является первоочередным источником. Когда солнечной энергии недостаточно, она автоматическипереключится на переменный ток.

Технология отслеживания максимальной мощности MPPT может определять мощность, вырабатываемую солнечной панелью, в режиме реального времени и отслеживать ее, чтобы обеспечить что солнечная панель может работать на текущей точке максимальной мощности. Это автоматически выполняется DSP посредством серии вычислений.

Он преобразуется от PV постоянного тока к прямоугольному переменному току. Он оснащен интеллектуальным управлением солнечной батареей и переменным током, а также функцией переключения. Это поможет вам в полной мере воспользоваться преимуществами контроллера для создания оптимальной системы фотоэлектрического электрического отопления.

Технические данные

• Максимальная мощность: 4000 Вт.
• Диапазон выходного напряжения: 180–260 В переменного тока / 50 Гц.
• Допустимый диапазон напряжения от панелей: 160 В постоянного тока. 350 В постоянного тока.
• Максимальная мощность фотоэлектрических панелей: ≤ 4000 Вт.
• Максимальный постоянный ток от панелей: 20 А.
• Тип выходного напряжения: модифицированная синусоидальная волна.
• Подключение солнечных панелей: Серия.
• Защита от перегрузки: Да.
• Охлаждение: Активное.
• Рабочая температура: От -25 до +55°C.
• Температура хранения: от -20 до +55°С.
• Размеры: 195х183х100 мм.
• Вес: 2,4 кг.

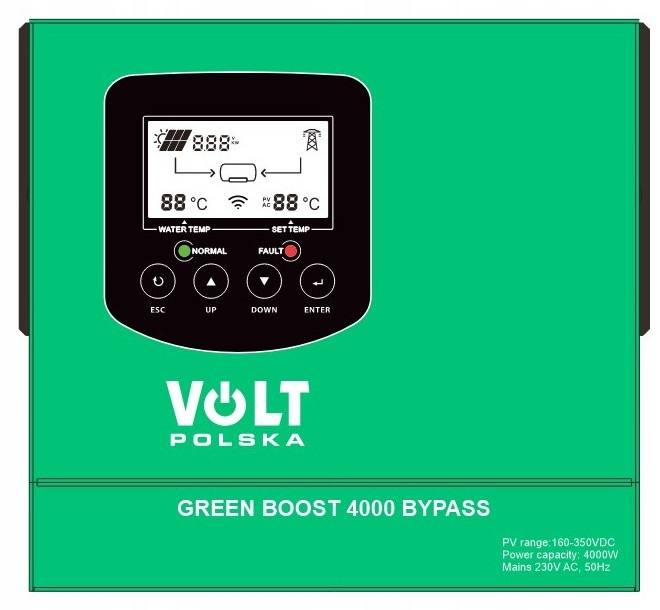

ЖК-дисплей управления устройством

• Зеленый индикатор – указывает на нормальное состояние.
• Красный индикатор — указывает на состояние ошибки.
• Значения кнопок:
• Значения кнопок:
• li>
• ESC — отмена/возврат
• ВВЕРХ — переход в предыдущий режим
• ВНИЗ — переход в следующий режим
• ВВОД — подтверждение
• ВНИЗ — переход в следующий режим
• ВВОД — подтверждение
• ESC — отмена/возврат ли>

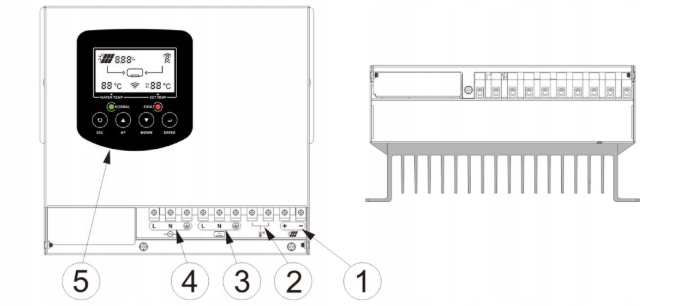

Описание подключения:

1. Входной терминал фотоэлектрического модуля. «+» подключить к PV (+). «-» подключить к PV (-)

2. Зажим/термометр для определения температуры

3. Терминальный интерфейс AC OUT:

• L- подключен к водяному устройству
• N — подключен к N водяного устройства
• PE — провод заземления к водному устройству

4. Терминальный интерфейс INPUTSAC

• L – подключение к линии сети переменного тока L
• N – подключение к линии сети переменного тока N
• PE – подключение к линии сети переменного тока линия заземления сети переменного тока

5. Светодиодная панель: отображает текущий режим работы и текущую температуру.

ПРИМЕЧАНИЕ:

К выходу преобразователя можно подключать только резистивные нагрузки!

Подключение двигателя, насоса, дрели, вентилятора, блока питания, выпрямителя, зарядного устройства и другой электроники. может привести к НЕОБРАТИМОМУ ПОВРЕЖДЕНИЮ устройства и ПОТЕРЯ ГАРАНТИИ!

Превышение входного напряжения (350 В) приводит к НЕОБРАТИМОЕ ПОВРЕЖДЕНИЕ преобразователю и приводит к высокой ПОРЕЗКЕ.

При подключении панелей к преобразователю обратите особое внимание на ПОЛАРИЗАЦИЯ. > напряжения питания. Если кабели подключены в обратном порядке, это приведет к НЕОБРАТИМЫМ ПОВРЕЖДЕНИЯМ и ПОТЕРЯ ГАРАНТИИ.

ПРИМЕЧАНИЯ:

• Максимальное напряжение холостого хода солнечной панели не должно превышать максимальное значение 420 В постоянного тока.
• Перед подключением проводки убедитесь, что все сделано. автоматические выключатели, подключенные к контроллеру, выключены.
• Внутри контроллера нет переключателя. Обратите внимание, что положительный и отрицательный полюс солнечной панели нельзя поменять местами!
• Не забудьте убедиться в правильности подключения заземления!
• Обратите внимание, что при выборе тепловой нагрузки, превышающей номинальный контроллер мощности может повредить GREEN BOOST!
