SPA HA A 125/1 шкив + коническая втулка 1610
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 20
Просматривая «SPA HA A 125/1 шкив + коническая втулка 1610» данное изделие из «Остальные» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Предмет аукциона:
ленточное колесо с маркировкой spa 125/1 tl . Это обозначение можно расшифровать следующим образом:
Спа - профиль канавки клина, подходящий для HA, SPA, XPA и AVX*13 ремней. Профиль канавки соответствует чертежу ниже.
125 - диаметр деления круга
1 - Сингл -колесо
tl - Teperlock 1610 Nest.
Материал строительства колеса - серое чугун. Круг был фабричным побором в нефть, чтобы сделать защитное покрытие.
Зажимная втулка TaperBush 1610 с набором винтов.
Благодаря этой втулке можно легко установить колесо на вал без какой-либо механической обработки. (инструкции ниже)
Гильза изготовлена из углеродистой стали. Втулка зачернена на заводе маслом для создания защитного покрытия.
Втулка имеет шпоночную канавку в соответствии со стандартом для данного диаметра вала.
Втулка 1610 доступна со следующими монтажными диаметрами вала: 14, 15, 16, 18, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42.
Укажите выбранный диаметр в сообщении продавцу.

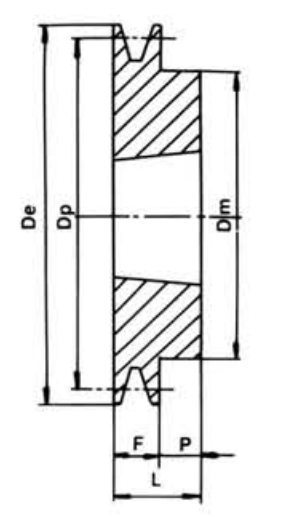

Габаритные размеры колеса:
De = 131,1 мм
Dp = 125 мм
Дм = 80 мм
Л = 25
f = 10 мм
e = 15 мм
g = 12,7 мм
Шпг = 11 мм
b = 2,8 мм
высота = 11 мм
α° = 38°
Все колеса, предлагаемые на наших аукционах, являются новыми и сбалансированными заводами.
Размеры TULE:
d2 = 57 мм
l = 25,4 мм
Размеры связаны с диаметром осаждения D1.
Рекомендуемый момент затягивания винтов - 20 нм
Способ установки втулки:
На фото ниже показаны все необходимые элементы для крепления колеса на валу. Это:
- вал со шпоночной канавкой (станочный)
- Коническая втулка
- круг
- 2 винта поставляются в комплекте с втулкой
- Шестигранный ключ
Шаг 1
- Встроение рукава на вал
ШАГ 2
Наденьте колесо на втулку.
Шаг 3
Мы вкрутите винты в противоположные отверстия с ключом. Колесо втягивается в рукав. Установка завершена.
Коническая форма затягивает рукав как на панели, так и на валу. Это безразличное, идеально центрированное соединение.
Разборка
Чтобы разобрать колесо, выверните оба винта и выкрутите один из них в отверстие без противоположного отверстия. Колесо легко выйдет из втулки. Остаётся только снять втулку с вала.
Использование решения Taperlock имеет ряд преимуществ:
- Сохранение - Дальнейшая обработка колеса не требуется
- precision - коническая подгонка точно центрирование встроенного элемента
- Упрощение структуры - встроенное колесо не нужно блокировать, прежде чем перемещаться на валу
- Упрощение сборки - сборка колеса не требует использования высокой силы
Мы являемся прямым импортером деталей в области приводной техники. Имеем собственный большой складской запас. Все товары, предлагаемые на наших аукционах, имеются в наличии и доступны немедленно.
На других наших аукционах вы найдете шкивы с гнездами TaperLock, развертки, втулки TaperBush и приводные ремни. Для получения дополнительной информации о нашей продукции следите за другими нашими аукционами.
