Спалах 29F400 з адаптером DIL42 G - заміна 27C400
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Просматривая «Спалах 29F400 з адаптером DIL42 G - заміна 27C400» данное изделие из «Памяти» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

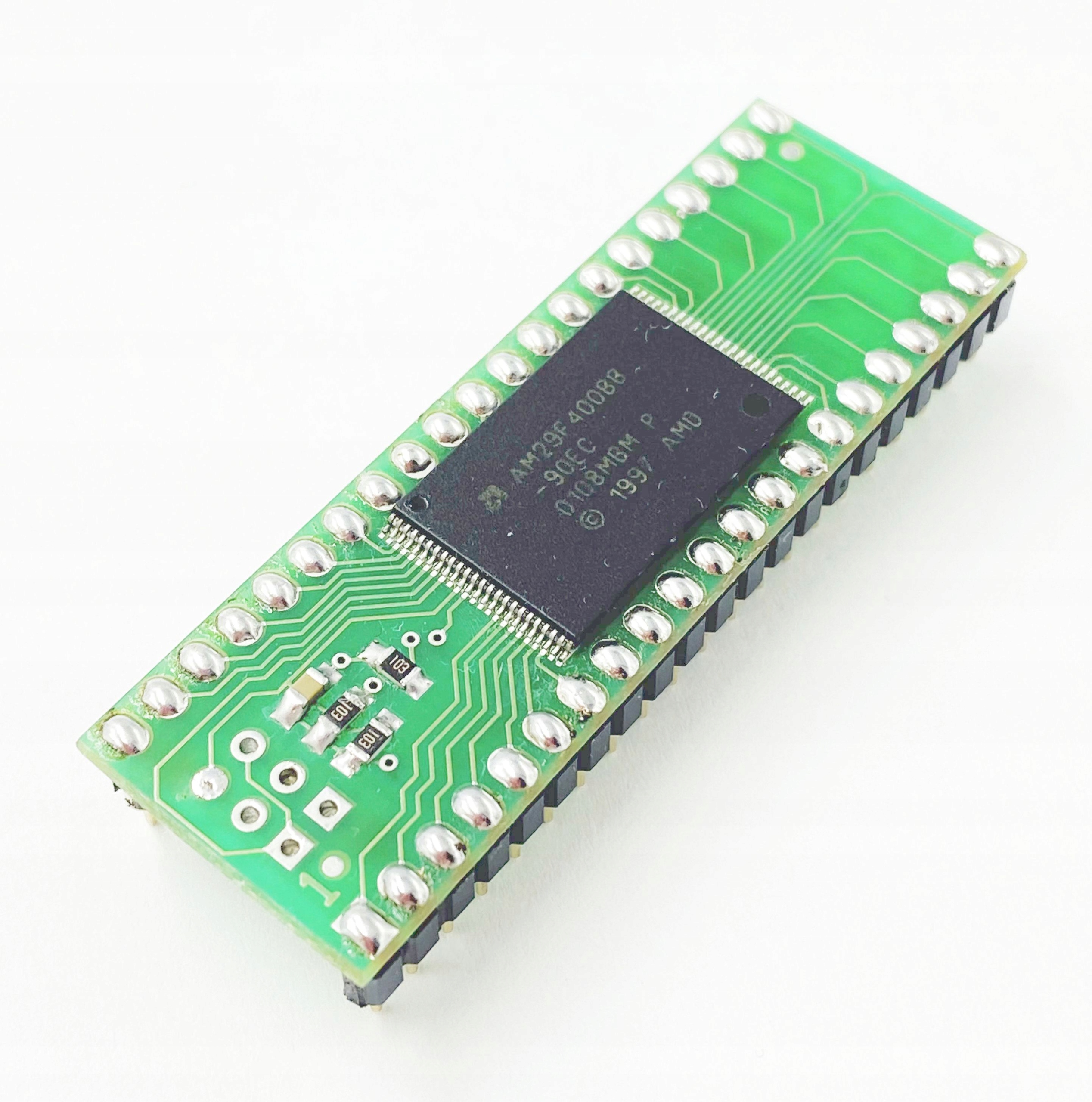

Am29F400BB-90EC с адаптером DIL42 - флэш-память, параллельная с 8/16-битной организацией и емкостью 4 Мегабита (512К х 8бит/256К х 16бит) 90нс - производство
с адаптером TSOP48-->DIL42.
Он также может использоваться в качестве прямой замены памяти eprom 27C400 / 27C4100 (режим чтения), а при соответствующем программировании также меньшие (например, 27C200/27C2100) - однако не требуют стирания УФ-лучами
Используются в качестве замены систем типа PROM/EPROM, встречающихся, например, в спутниковых тюнерах или Amiga Kickstart
Размеры ЗУ с переходником аналогичны размерам корпуса DIL42 Eprom.
Программируемый, например:
- Универсальный программатор Flash (6.0x) с 8/16-битным адаптером Flash Board 29F800/160 DIL42 (v.2) или 8/16-битным адаптером Flash Board 29F800 DIL42
- Программаторы типа Willem с 8/16-битным адаптером Flash 29Fx00 DIL42

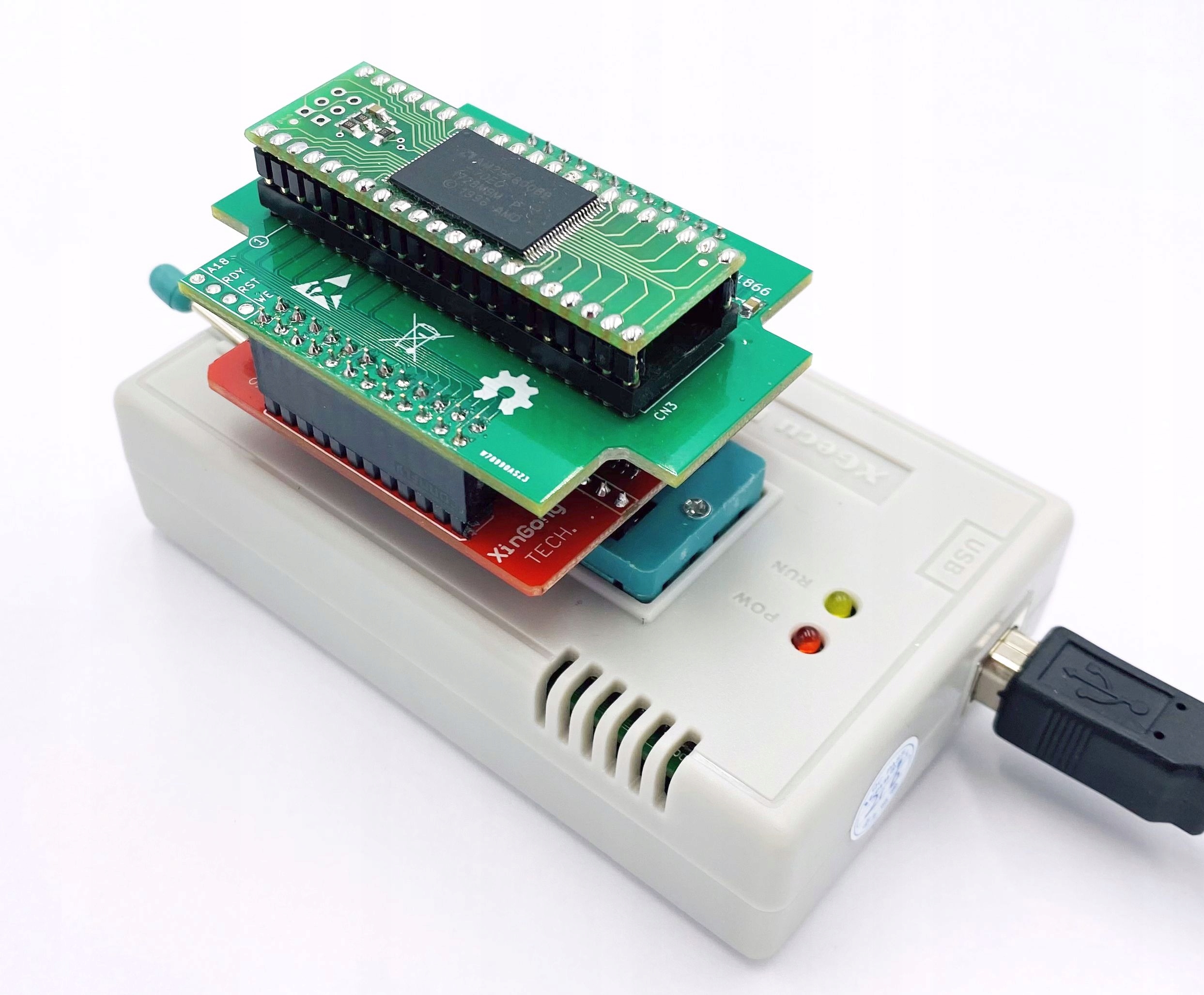

- Программаторы MiniPro/XGecu (TL866CS/A или TL866II Plus) с адаптером 29F400/800 PDIP42 (через адаптер расширения SN001-1)
а также большинство универсальных программаторов с 48-контактным разъемом и поддержкой памяти 29F400 в корпусе SOP44 (через стандартный переходник SOP44-PDIP44 1:1). Затем выбираем в программе систему в корпусе СОП44.
Из-за ограниченного количества контактов (42-контактный PDIP) по отношению к контактам памяти (44-контактный SOP/48-контактный TSOP), сигнал RESET не выводится на разъем PDIP42, а получается при подключении RESET. линия к Vcc через резистор.
Поэтому некоторые программаторы с контролем правильности контактов покажут отсутствие контакта с контактами 1 и 44 разъема SOP44. В некоторых случаях достаточно отключить эту функцию при работе с вышеуказанной памятью или игнорировать эту информацию, в других подключить линию сброса отдельно) и так, например:
- Программатор XGecu TL866 II Plus - программатор укажет отсутствие контакта на контакте 2 разъема ZIF40 (контакт 44 корпуса SOP44), после выбора "Продолжить" система считывается, стирается и программируется корректно). Вы также можете отменить выбор функции «Проверка контактов» в окне параметров программирования, и сообщение не появится.
- программатор iFix RT809h (программатор укажет на отсутствие контакта на контактах 4 и 46 разъема ZIF48, после выбора «Игнорировать» система считывается, стирается и программируется корректно. Также можно снять флажок «Открыть PIN-коды» контактный тест» в меню «Настройки» -> «Параметры настройки программирования», после чего сообщение не появится.
- Программатор Xeltek SuperPro 610P (здесь программатор аналогичным образом сообщит "Вставлено несовпадающее устройство (42 контакта)!" - после выбора "Игнорировать" система считывается, удаляется и программируется корректно). Вы также можете снять флажок с функции «Проверка вставки» в меню «Опция->Параметры работы», и тогда сообщение не появится.
Выводы совместимы с DIL40/42. (PDIP)
На вышеуказанном аукционе версия с позолоченными штифтами PDIP - на соответствующем аукционе версия с прецизионными штифтами.
Шпильки прецизионного типа (с втулками) , круглого сечения) можно использовать как в стандартных, прецизионных, так и в ЗИФ базах.
Они более универсальны, но более дорогие и деликатные (вероятность поломки при сильном сгибании) – рекомендуем их к использованию в прецизионных и стандартных стойках.
Шпильки с позолоченными штифтами (квадратного сечения) можно использовать в розетках ZIF и, возможно, в стандартных розетках (для установки их в прецизионные розетки необходимо использовать промежуточную головку IDC).
Поэтому они менее универсальны, но дешевле и долговечнее (малая вероятность поломки даже при сильном изгибе) — рекомендуются для использования в базах ЗИФ.
