Спалах 29F800 з адаптером DIL42 G - заміна 27C800
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 10
Просматривая «Спалах 29F800 з адаптером DIL42 G - заміна 27C800» данное изделие из «Памяти» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

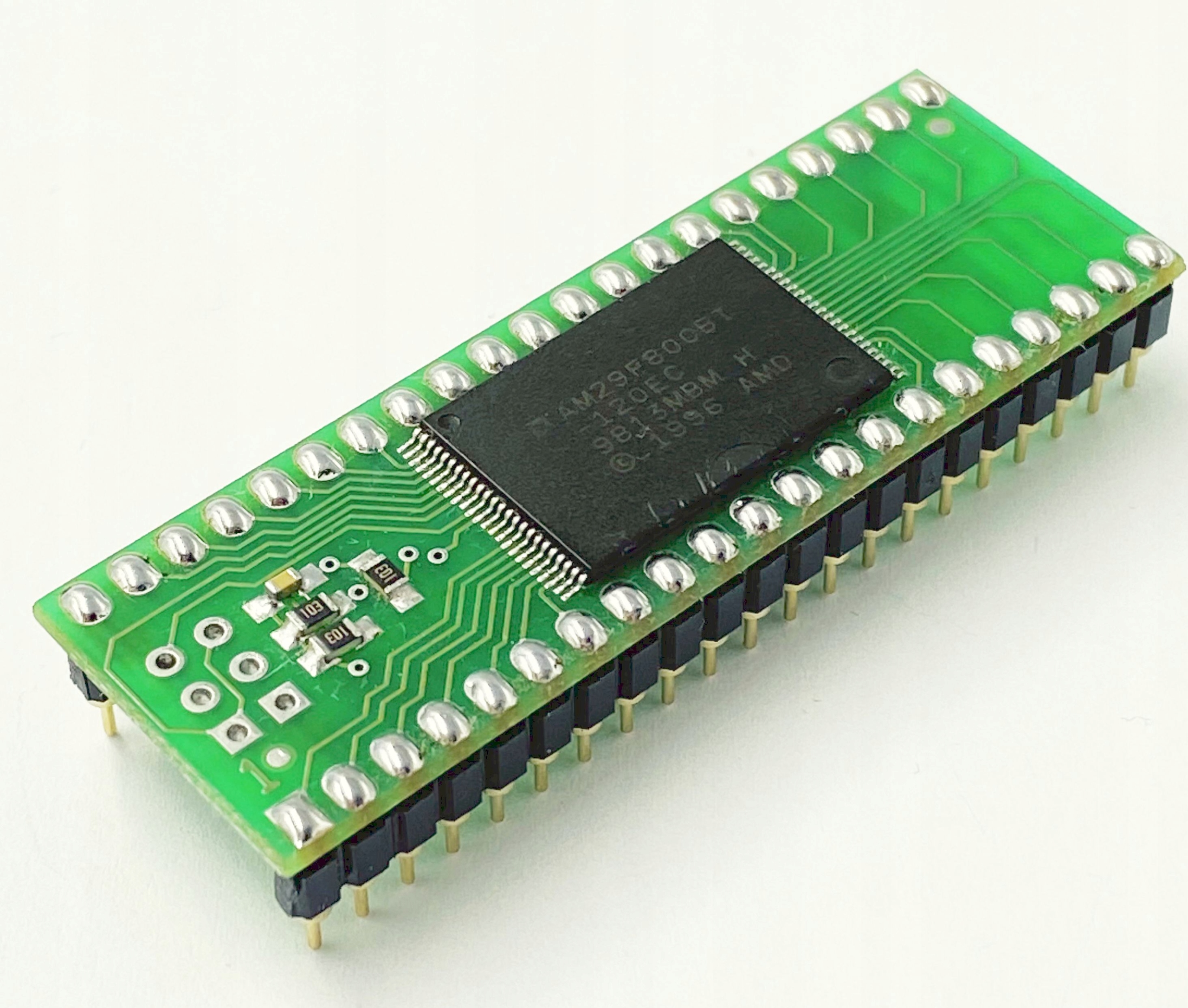

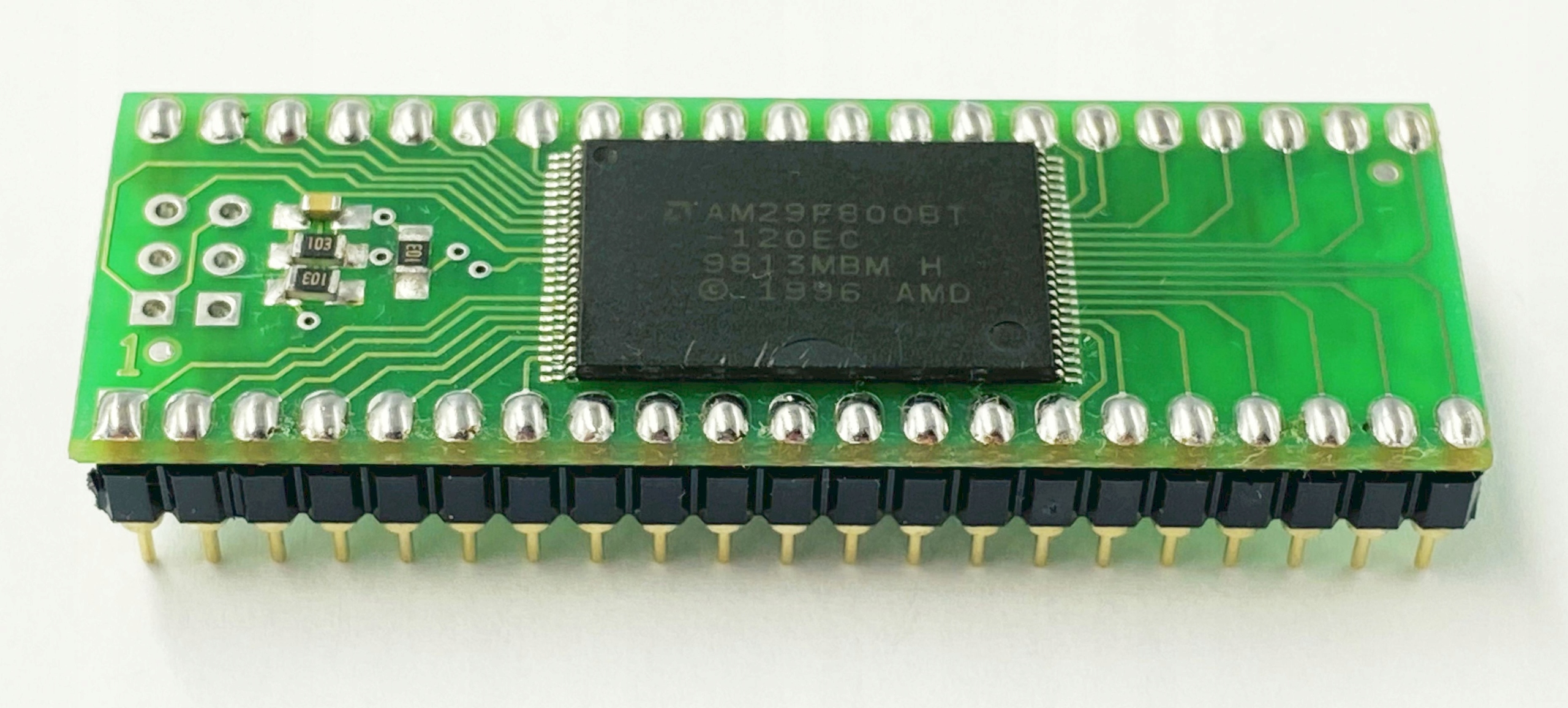

Am29F800 с адаптером DIL42 - параллельная флэш-память с 8/16-битной организацией и емкостью 4 Мбит (512К x 8бит / 256К x 16бит) - производства AMD с адаптером TSOP48-->DIL42.
Также может использоваться как прямая замена eprom памяти 27C800/27C8100 (режим чтения), а при соответствующем программировании и меньших по размеру (например, 27C400/27C4100/27C200/ 27C2100) - однако не требует стирания УФ-лучами.
Используется в качестве замены систем типа PROM/EPROM, встречающихся, например, в спутниковых тюнерах или Amiga Kickstart.
Размеры памяти с адаптер аналогичен корпусу памяти DIL42 Eprom.
Программируемый, например:
- Универсальный программатор Flash (6.0x) с 8/16-битным адаптером Flash Board 29F800/160 DIL42 (v.2) или 8/16-битным адаптером Flash Board 29F800 DIL42
- Программаторы типа Willem с 8/16-битным адаптером Flash 29Fx00 DIL42
- Программаторы MiniPro/XGecu (TL866CS/A или TL866II Plus) с адаптером 29F400/800 PDIP42 (через адаптер расширения SN001-1)
а также большинство универсальных программаторов с 48-контактным разъемом и поддержкой памяти 29F800 в корпусе SOP44 (через стандартный переходник SOP44-PDIP44 1:1). Затем выбираем в программе систему в корпусе SOP44.
Из-за ограниченного количества контактов (PDIP 42-контактный) по отношению к контактам памяти (SOP 44-контактный/TSOP 48-контактный) , сигнал RESET не выводится на разъем PDIP42, а получается путем подключения линии RESET к Vcc через резистор.
Поэтому некоторые программисты при контроле правильности контактов будут показывать отсутствие контакта с выводом 1 и 44. разъема SOP44. В некоторых случаях достаточно отключить эту функцию при работе с вышеуказанной памятью или игнорировать данную информацию, в других подключить линию сброса отдельно), например:

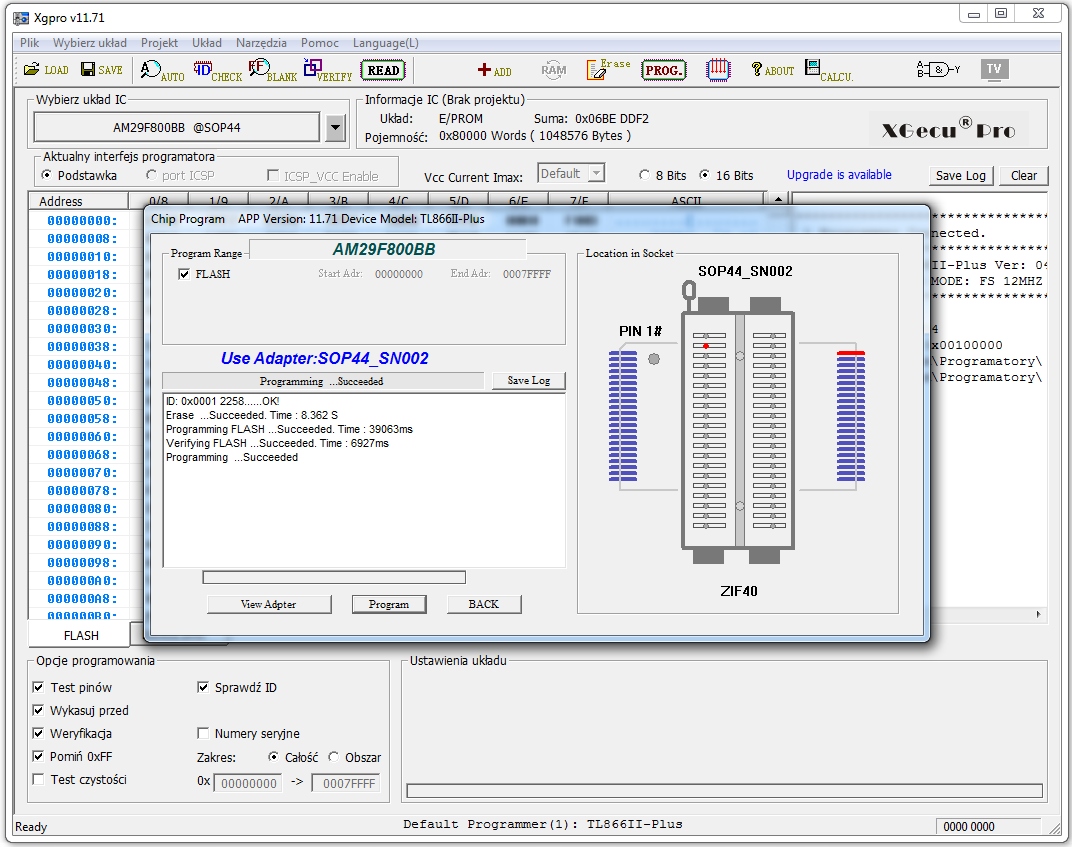

- программатор XGecu TL866 II Plus - программатор будет свидетельствовать об отсутствии контакта на контакте 2 розетки ЗИФ40 (контакты 44 корпуса СОП44), после выбора «Продолжить» система читается, стирается и программируется правильно). Также можно отменить выбор функции «Тест контактов» в окне возможностей программирования и сообщение не появится.
- программатор iFix RT809h (программатор укажет отсутствие контакта на контактах 4 и 46 разъема ZIF48, после выбора "Игнорировать" система считывается, стирается и программируется корректно. Также можно снять галочку с функции "Открыть проверку контактов PINs" в Настройках->Параметры настройки программирования и тогда сообщение не появится.
- Программатор Xeltek SuperPro 610P (здесь аналогично программатор сообщит "Вставлено несовпадающее устройство (42 контакта)!" - после выбора "Игнорировать" система считывается, стирается и программируется корректно). Также можно снять флажок "Тест вставки" " в меню «Опция->Операция», после чего сообщение не появится.
Выводы совместимы с DIL40/42. (PDIP)
На вышеуказанном аукционе версия с позолоченными штифтами PDIP - на соответствующем аукционе версия с прецизионными штифтами.
Шпильки прецизионного типа (с втулками) , круглого сечения) можно использовать как в стандартных, прецизионных, так и в ЗИФ базах.
Они более универсальны, но более дорогие и деликатные (вероятность поломки при сильном сгибании) – рекомендуем их к использованию в прецизионных и стандартных стойках.
Шпильки с позолоченными штифтами (квадратного сечения) можно использовать в розетках ZIF и, возможно, в стандартных розетках (для установки их в прецизионные розетки необходимо использовать промежуточную головку IDC).
Поэтому они менее универсальны, но дешевле и долговечнее (малая вероятность поломки даже при сильном изгибе) — рекомендуются для использования в базах ЗИФ.
