SPB HB B 100/1 BASE + TAPERBUSH 1610 рукав
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 20
Просматривая «SPB HB B 100/1 BASE + TAPERBUSH 1610 рукав», вы можете быть уверены, что данный товар из каталога «[rubrica_name]» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Предмет аукциона:
ленточное колесо с маркировкой spb 100/1 tl . Это обозначение можно расшифровать следующим образом:

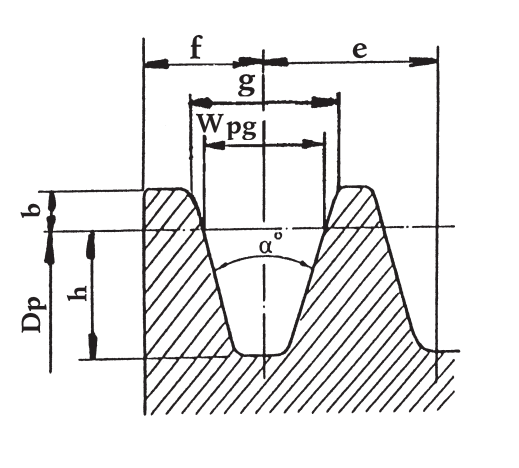

spb - v -Grove Profile, подходящий для ремней HB, SPB, XPB и BX. Профиль канавки соответствует чертежу ниже.
100 - диаметр деления круга
1 - Сингл -колесо
tl - Teperlock 1610 Nest.
Материал строительства колеса - серое чугун. Круг был фабричным побором в нефть, чтобы сделать защитное покрытие.
зажимная втулка taperbush 1610 с набором винтов.
Благодаря этому рукаву вы можете легко встроить колесо на вал, не делая какую -либо обработку. (Инструкции ниже)
рукав был изготовлен из углеродистой стали. Рукав был заводскую нефть, чтобы создать защитное покрытие.
В рукаве сделана канавка для входа в соответствии со стандартом до заданного диаметра вала.
Рукав 1610 доступен в версии со следующими диаметрами сидений на валу: 14, 15, 16, 18, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42.
Введите выбранный диаметр в сообщении для продавца.

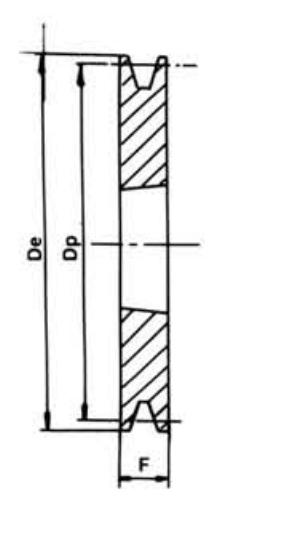

Размеры колес:
de = 107,6 мм
dp = 100 мм
f = 12,5 мм
e = 19 мм
g = 16,3 мм
wpg = 14 мм
b = 3,5 мм
h = 14 мм
α ° = 34 °

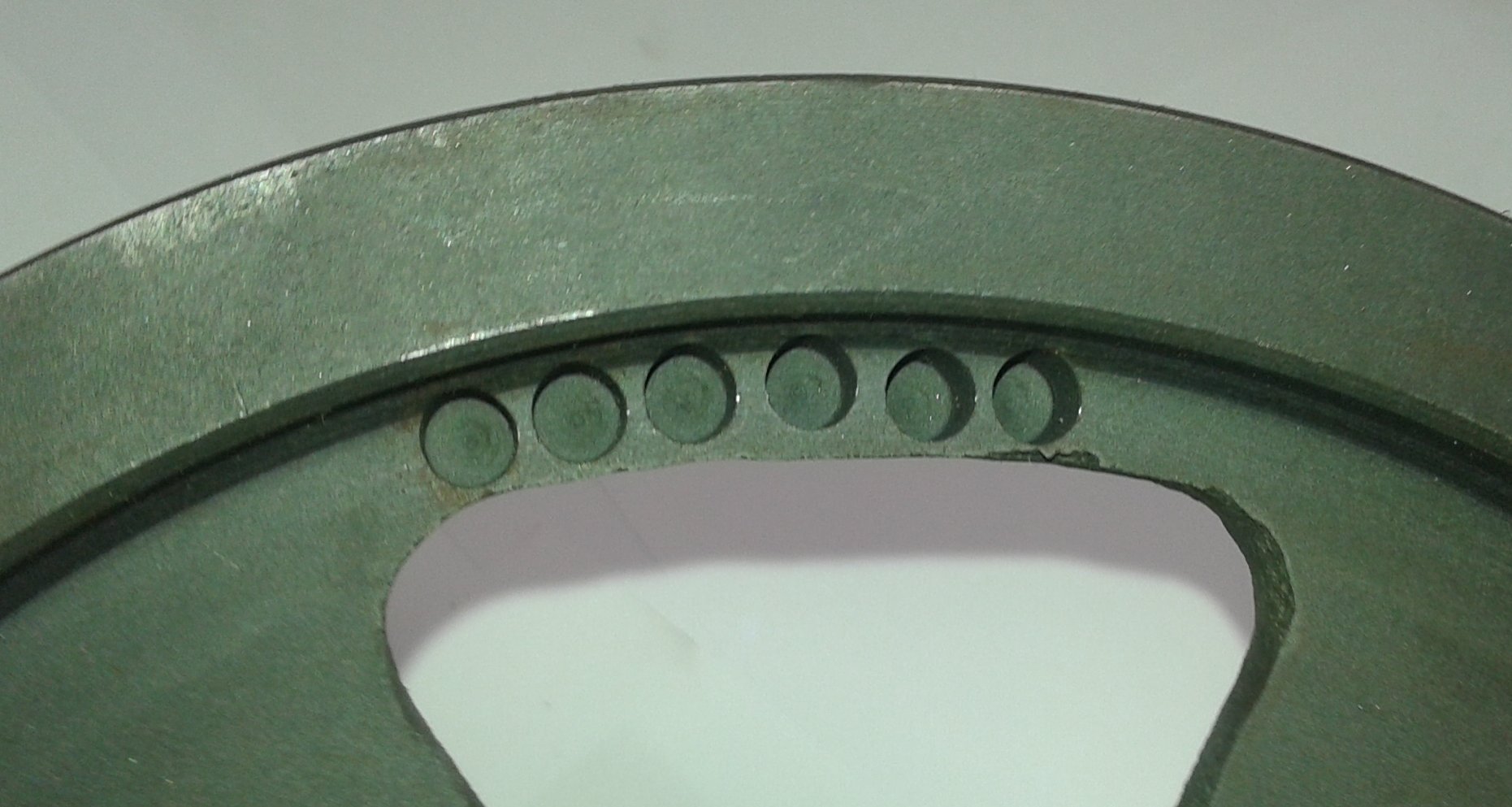

Все колеса, предлагаемые на наших аукционах, являются новыми и сбалансированными заводами.

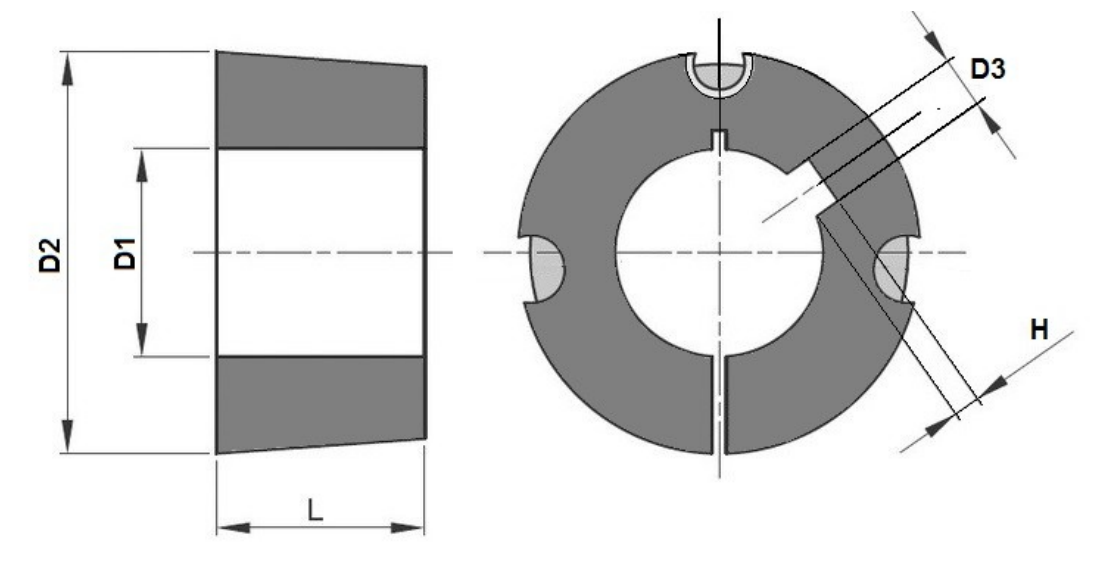

Размеры TULE:
d2 = 57 мм
l = 25,4 мм
Размеры связаны с диаметром осаждения D1.
Рекомендуемый момент затягивания винтов - 20 нм
монтаж рукава:

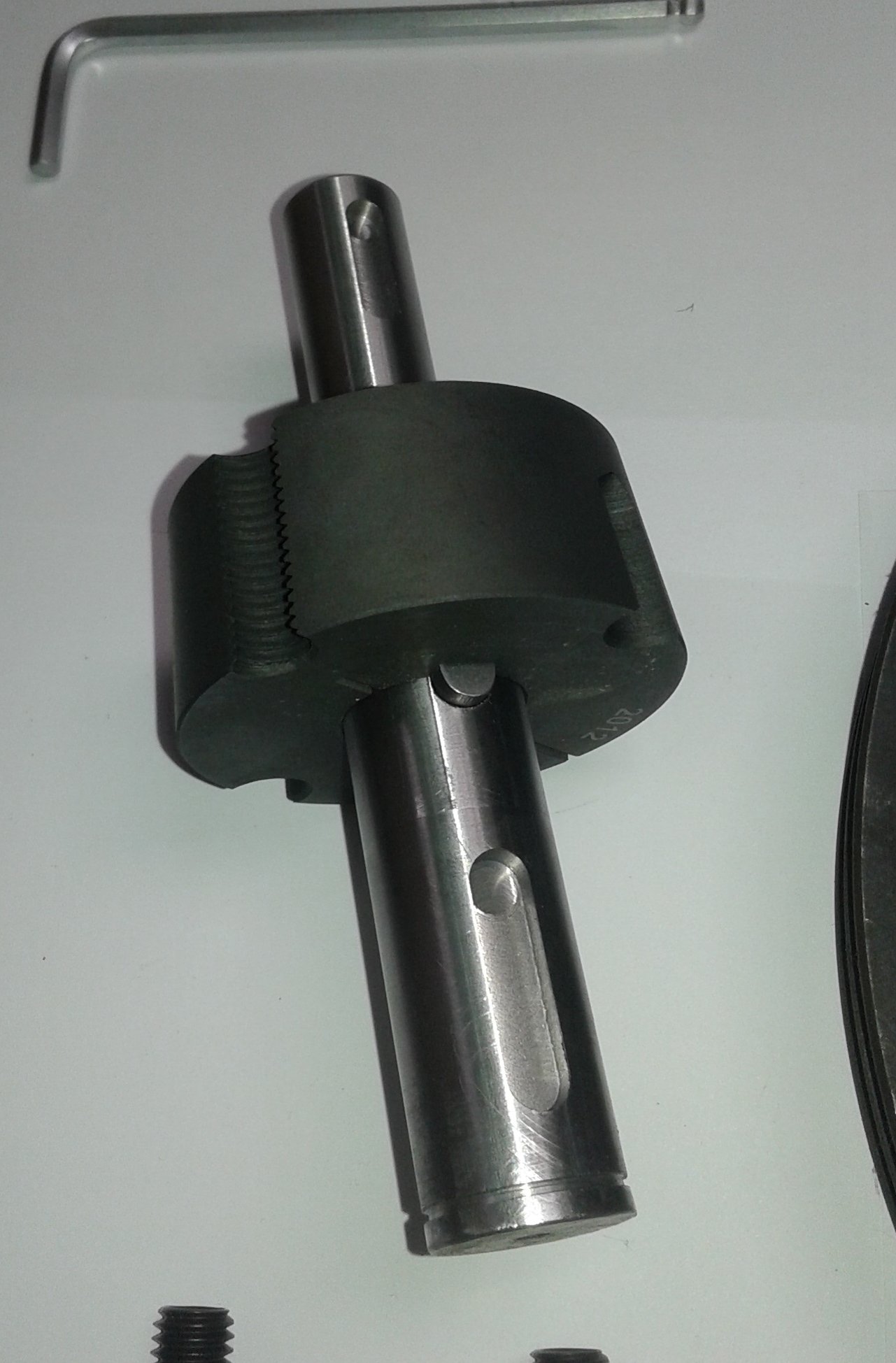

На фото рядом с ним показано все необходимые элементы, чтобы встроить колесо на вал. Они:
- ролик с канавкой (машина)
- втулка конусного куста
- Круг
- 2 винта, доставленные вместе с рукавом
- Allen Key
Шаг 1
- Встроение рукава на вал
Шаг 2
мы надеваем колесо для рукава.
Шаг 3

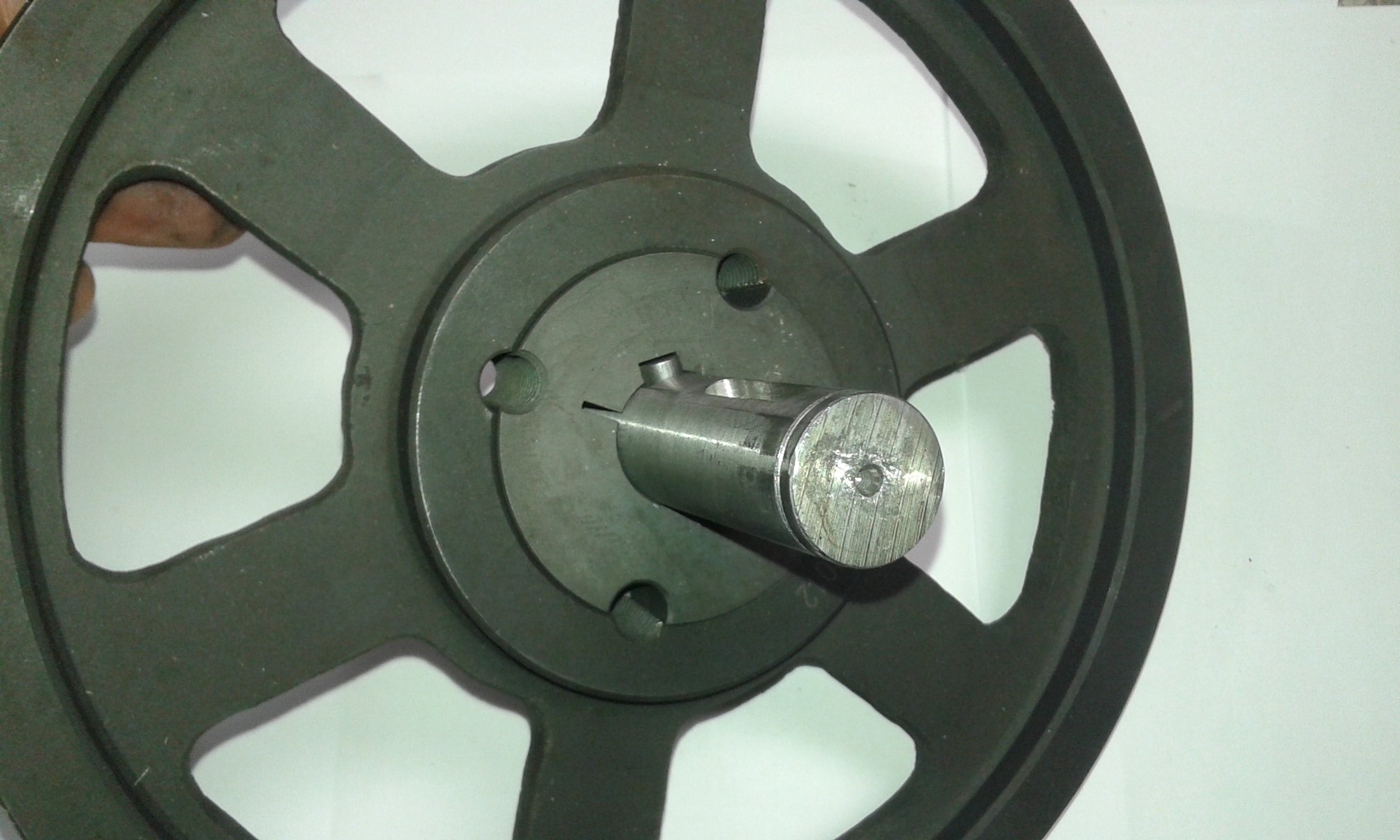

Мы вкрутите винты в противоположные отверстия с ключом. Колесо втягивается в рукав. Установка завершена.
Коническая форма затягивает рукав как на панели, так и на валу. Это безразличное, идеально центрированное соединение.
разборка
Чтобы разобрать круг, мы откручиваем оба винта, и один из них удаляет в отверстие без противоположного отверстия. Колесо легко сойдет с рукава. Осталось удалить рукав с ролика.
Использование решения Taperlock имеет ряд преимуществ:
- Сохранение - Дальнейшая обработка колеса не требуется
- precision - коническая подгонка точно центрирование встроенного элемента
- Упрощение структуры - встроенное колесо не нужно блокировать, прежде чем перемещаться на валу
- Упрощение сборки - сборка колеса не требует использования высокой силы
Мы являемся прямым импортером части метода передачи привода. У нас есть свой большой большой склад. Все предметы, предлагаемые на наших аукционах со склада и доступны сразу.
На других наших аукционах вы найдете шкивы с коплельными розетками, хриплыми колесами, рукавами Taperbush и приводными ремнями. Для получения дополнительной информации о наших продуктах, следуйте другим нашим аукционам.
