SPLITTER 6 КОНТУР ДЛЯ КОНТРОЛЮ ПІДЛОГИ AFRISO

Предмет аукциона:

КОМПЛЕКТ ТЕПЛОГО ПОЛА ASTIBI НА 6 КОНТУРОВ С ТЕРМОЭЛЕКТРИЧЕСКИМИ ПРИВОДАМИ И УСТАНОВЛЕННЫМ УПРАВЛЕНИЕМ AFRISO

В комплект теплого пола входят: >

• UGP 006 H-210 Напольный распределитель ASTIBI (в комплекте: соединители D16 PEX 3/4x16, комплект вентиляции и слива)
• Смесительный комплект для теплого пола с клапаном АТМ566, энергосберегающий электронный насос ASTIBI 25-60/130
• Термоэлектрический привод TSA-01 AFRISO (79061) х 6 шт.
• Проводная панель управления теплым полом на 8 зон обогрева FloorControl WB01 D-8-230 AFRISO ( 86013 )
• Программируемая проводная комната термостат FloorControl RT05 D-BAT, с батарейным питанием AFRISO ( 86020 )
• Проводной комнатный термостат FloorControl RT01 D-BAT, с батарейным питанием AFRISO ( 86017 )

НОВИНКА НА РЫНКЕ

Коллектор оснащен клапаном АТМ 566 с увеличенным расходом Kvs 2,3 м3/ч - благодаря этому решению , теплый пол будет нагреваться гораздо быстрее, что приводит к значительному снижению затрат на отопление.

Такой тип клапана используется даже в четырнадцатисекционных коллекторах.

В большинстве случаев теплый пол коллекторы, представленные на рынке, оснащены клапаном с расходом 1,6 м3/ч.

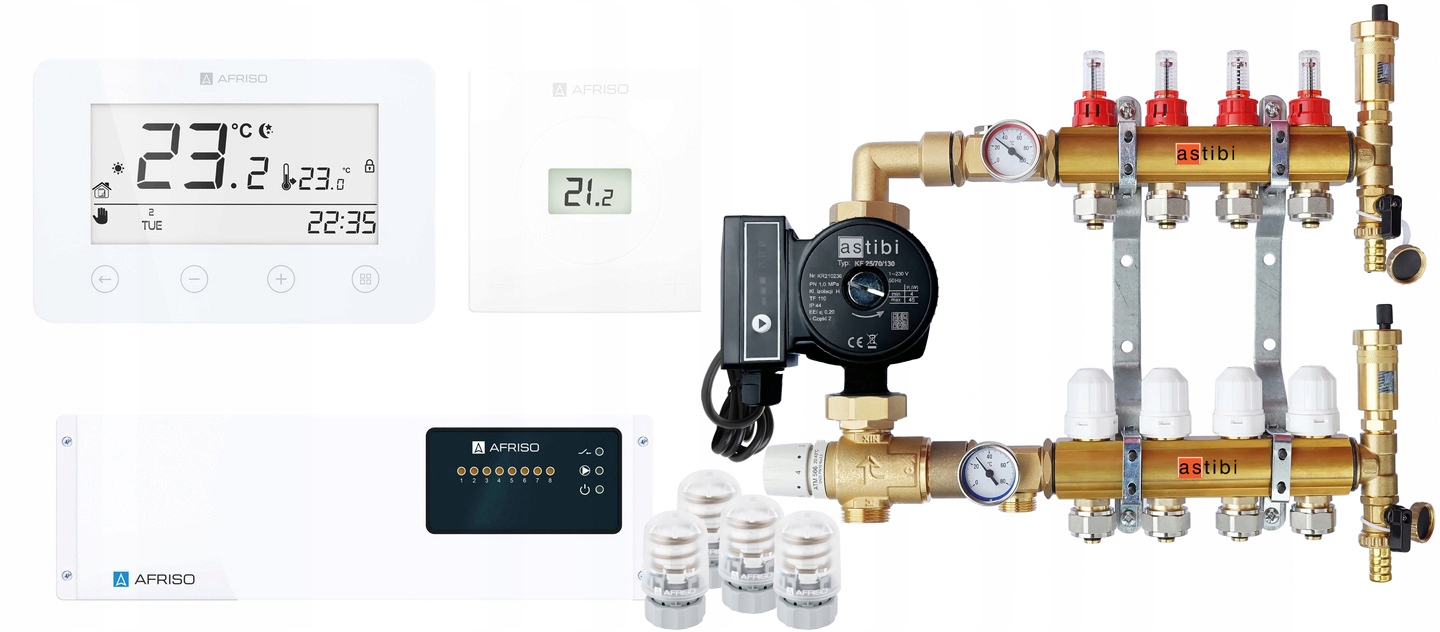

На предварительном фото показан распределитель с четырьмя контурами. Аукцион касается дистрибьютора, количество цепей которого указано в названии аукциона.

В комплект коллектора входят:

1) Смесительный комплект (элементы прикручиваются к прокладкам)

• трехходовой термостатический смесительный клапан от < б >AFRISO ATM 566 20÷43°C, Kvs 2,3 м3/ч
• Термометр дисковый - 2 шт
• Насос энергосберегающий высокого класса ASTIBI 25 -60/130 с кабелем питания
• прокладками

2) Верхняя балка (ЛАТУНЬ)

• расходомеры с ниппелями и соединителем PEX 3/4 x 16 (для трубы Alu PEX)
• вентиляционно-сливной комплект с вентилятором AFRISO

3) Балка нижняя (ЛАТУНЬ)

• термостатические вставки с установленными термоэлектрическими приводами с соединительными кабелями М30х1,5 230В
• ниппели с установленными соединителями PEX 3/4 x 16 (для трубы Alu PEX) )
• вентиляционно-сливной блок с вытяжкой AFRISO

4) Комплект полированных монтажных кронштейнов с шагом 210 мм

ОПИСАНИЕ РАЗДЕЛИТЕЛЯ

1. Балка со стрелочным термометром. Заглушенный патрубок GW 1/2", возможность установки автоматического или ручного воздухоотводчика.

2. Расходомер заканчивается ниппелем 3/4" и патрубком 3/4 x 16. Соединитель PEX (для AL-трубы PEX fi 16).

3. Энергосберегающий электронный циркуляционный насос для центрального отопления ASTIBI 25-60/130 с силовой кабель

Технические данные:

• Производительность: до 3,3 м3/ч
• Высота подъема: до 6 м м.
• Рабочее давление: 1 МПа
• Резьба на корпусе насоса: 1 1/2"
• Диаметр присоединения: 1"
• Температура среды: от +5 до 110°C.
• Потребляемая мощность: 6–45 Вт.
• EEI ≤ 0,23.
• Уровень защиты: IP 44.
< /ul>

Преимущества:

• низкое энергопотребление
• тепловой комфорт
• интуитивное управление
• универсальность
• высокая эффективность
• надежность

4. Термостатический клапан с ручкой для ручного регулирования температура среды в контуре, заканчивается ниппелем 3/4" и соединителем PEX 3/4 x 16 (для трубы AL PEX диаметром 16). Клапан приспособлен для установки привода.

Технические данные привода TSA-01, GW M30x1,5 мм, 230 В переменного тока, НЗ AFRISO:

• подключение: M30 x 1,5
• напряжение питания: 230 В переменного тока
• функция: нормально закрытый (NC)
• ход: 3,2 мм

5. Нижняя балка с трехходовым термостатическим смесительным клапаном AFRISO ATM 566 (диапазон регулирования 20÷43°C Kvs. 2,3 м3/ч), стрелочный термометр.

6. Блок воздухоотводный и дренажный, с надежным автоматическим воздухоотводчиком фирмы AFRISO.

Подача, резьба 1", обратка, резьба 3/4".

FloorControl WB01 D-8-230 Проводная панель управления AFRISO для теплого пола

Проводная панель управления FloorControl WB01 D-8 для теплого пола регулирует температуру в помещениях, управляя питанием термоэлектрических приводов, установленных на многообразие. Система FloorControl сравнивает комнатную температуру, измеренную термостатом, с температурой, установленной на термостате. Управление осуществляется путем перекрытия или открытия потока через контуры теплого пола с помощью термоэлектрических приводов, подключенных к полосе. При недостижении нужной температуры система пропускает поток, при достижении температуры - закрывается.

Температура в помещении измеряется с помощью датчиков, встроенных в комнатные термостаты. Желаемую температуру также можно установить с помощью термостатов.

Планка управления FloorControl WB01 D-8 позволяет управлять восемью независимыми зонами. Позволяет подключить до 22 термоэлектрических приводов. Активаторы назначаются конкретной зоне путем выполнения соответствующих электрических подключений.

Переключение режима отопления и охлаждения осуществляется с помощью комнатных термостатов.

Плата управления FloorControl WB01 D-8 позволяет для управления циркуляционным насосом отопления пола.

Планка оснащена съемными разъемами для облегчения электрических соединений.

ТЕХНИЧЕСКИЕ ДАННЫЕ ПОЛОСКИ

• Размеры (ширина х высота х глубина): 335 х 106 х 72 мм
• Температура окружающей среды: 5÷50ºC
• Количество зон нагрева: макс. 8
• Количество поддерживаемых термостатов: макс. 22
• Электропитание: 230 В переменного тока
• Нагрузочная способность контакта исполнительного механизма: 0,3 А.
• Нагрузка на контакт насоса: 0,5 А.
• Нагрузка на беспотенциальный контакт: 1 А/250 В переменного тока.
• Потребляемая мощность: макс. 4 Вт.
• Предохранитель: 6,3 А.

Программируемый комнатный термостат FloorControl RT05 D-BAT для ленты WB01 D-8-24 или 230, с батарейным питанием

Комнатный термостат RT05 комбинируется с панелью управления напольным отоплением FloorControl WB01 D-8 для управлять установкой теплого пола.

Программируемый термостат FloorControl RT05 представляет собой компактное устройство с дисплеем, позволяющее точно программировать температуру в помещении или помещениях в зависимости от дня и времени. Использование FloorControl RT05 в помещении обеспечивает тепловой комфорт и снижает ненужные теплопотери.

Место установки термостата должно обеспечивать защиту от погодных условий. Термостат RT05 предназначен для настенного монтажа с использованием стандартной электрической коробки Ø60 мм.

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Размеры (ширина х высота х глубина): 125 x 83 x 42 мм
• Температура окружающей среды: 5 ÷50°C< /li>
• Диапазон настройки температуры: 5÷35°C
• Погрешность измерения датчика: +/- 0,5°C
• Питание: 2 батарейки типа AAA 1,5 В (LR03)
• Нагрузка контактов: 1 А/250 В переменного тока.
• Потребляемая мощность: макс. 0,5 Вт.
• Ручное управление: ДА.
• Программа «День/ночь»: ДА< /li>
• Недельная программа: ДА.
• Не требующий обслуживания алгоритм OptimumStart (отслеживание скорости повышения температуры в доме установкой), заблаговременная активация отопления или охлаждения.

Комнатный термостат FloorControl RT01 D-BAT для ленты WB01 D-8-24 или 230, на батарейках

Термостат FloorControl RT01 представляет собой компактное устройство с дисплеем и встроенным датчиком температуры, который позволяет точно установить температуру в помещении или в помещении. Термостат питается от двух батареек типа ААА.

Комнатный термостат FloorControl RT01 подключается к панели управления напольным отоплением FloorControl WB0 для управления установкой напольного отопления.

Термостат RT01 также может работать использоваться для управления включением/выключением любого устройства обогрева/охлаждения.

Место установки термостата должно обеспечивать защиту от погодных условий. Термостат RT01 предназначен для настенного монтажа.

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Размеры (ширина х высота х глубина): 81 х 81 х 22 мм
• Температура окружающей среды: 5÷50°C
• Диапазон настройки температуры: 5÷35°C.
• Погрешность измерения датчика: +/- 0,5°C.
• Питание: 2 батарейки типа AAA 1,5 В (LR03).
>
• Нагрузка контактов: 1 А/250 В переменного тока.
• Ручное управление: ДА.
• Программа день/ночь: НЕТ.
• Программирование на неделю: НЕТ. ли>
