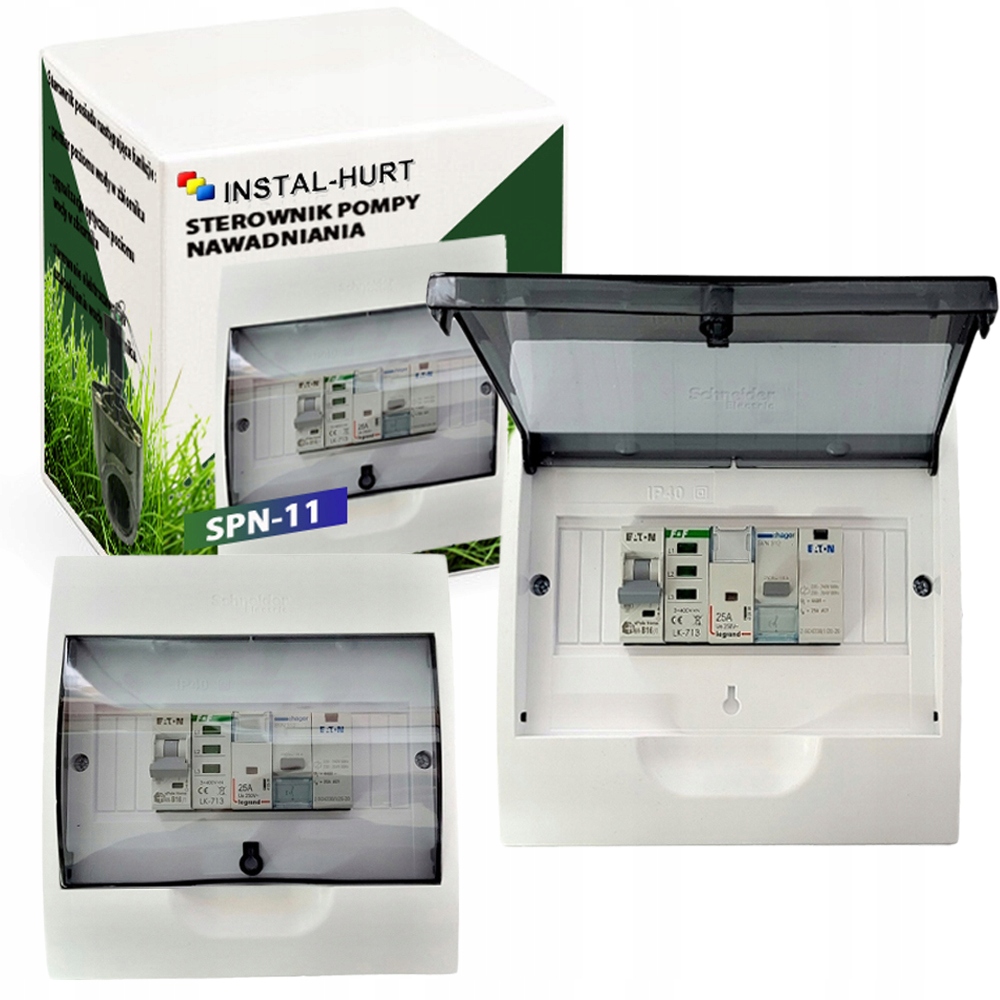

КОНТРОЛЛЕР ОРОШИТЕЛЬНОГО НАСОСА SPN-11
Автоматическое переключение насоса
Назначение:
Контроллер предназначен для включения насоса/гидрофора – во время орошения.
При запуске полива - контроллер СПН-11 передаст сигнал подключенному к нему насосу и запустит его. После завершения орошения контроллер отключит насос.
К контроллеру можно подключить погружной насос, погружной насос, гидрофорный насос и т. д.
С помощью контроллера мы также можем управлять насосом вручную
b> – включать и выключать насос.
Устройство имеет специальные порты, которые позволяют подключать кабель без использования специализированные инструменты. Никакой пайки, не нужно много электрических кубиков…
Также контроллер имеет интуитивно понятное описание портов подключения – цифровую маркировку. Благодаря этому вы сможете правильно подключить контроллер без каких-либо предварительных знаний. Подключение согласно отмеченной маркировке и инструкции также защищает пользователя от неправильного подключения и повреждения контроллера
Работа и подключение:
Подключение кабеля питания 230В:
Подключение источника питания обеспечивает работу контроллера СПН-11, одновременно обеспечивая питание насоса, подключенного к контроллера.

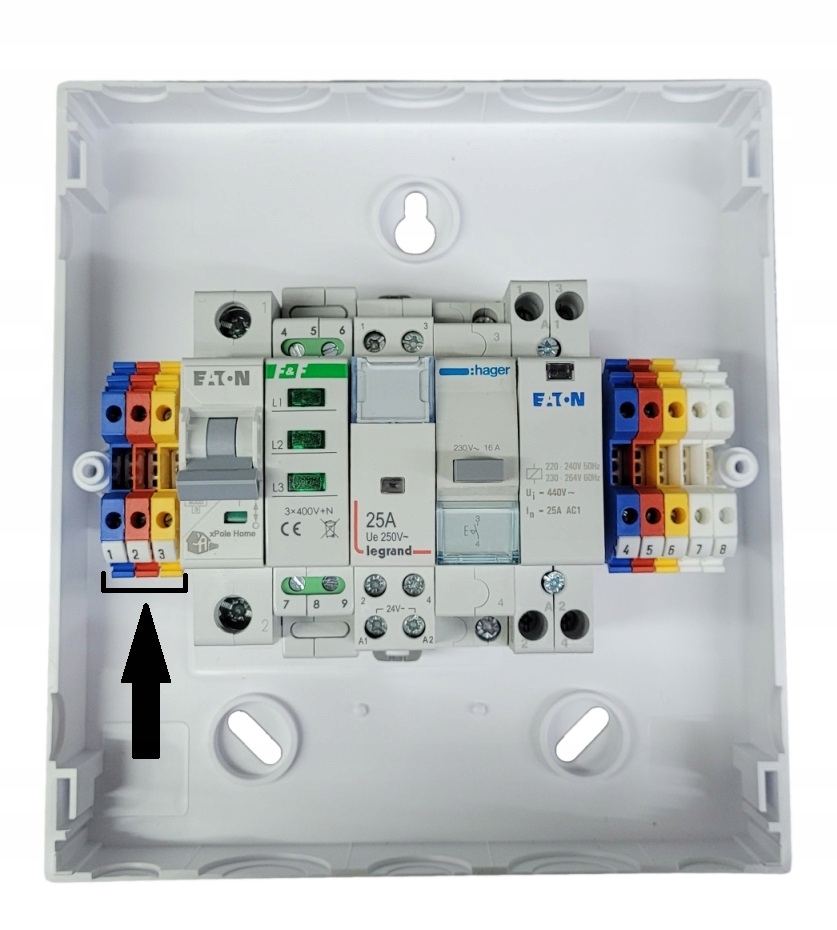

Подключите источник питания 230В к портам 1,2,3 контроллера СПН-11:
Порт 1 - «нулевой» кабель
Порт 2 – кабель «фаза»
Порт 3 – кабель «земля»
Подключение насоса/гидрофоров к контроллеру SPN-11:
Подключите насос к портам 4,5,6 контроллера SPN-11:
Порт 4 — провод «Нейтраль»
Порт 5 — провод «Фаза»
Порт 6 — провод «Земля»
Подключение Мастер-выхода (главного электромагнитного клапана) к контроллеру SPN-11:
Контроллер полива Rain-Bird и другие контроллеры оснащены выходом для Главный электромагнитный клапан MASTER, который включается одновременно с каждой секцией орошения. Этот выход контроллера полива будет отвечать за передачу сигнала на включение насоса в контроллере СПН-11. Если ваш контроллер не имеет выхода MASTER (главного электромагнитного клапана) - подключение невозможно.
Подключите выход главного электромагнитного клапана MASTER к портам №. 7.8 в контроллерах СПН-11.
Полярность/порядок подключения проводов здесь не имеет значения.

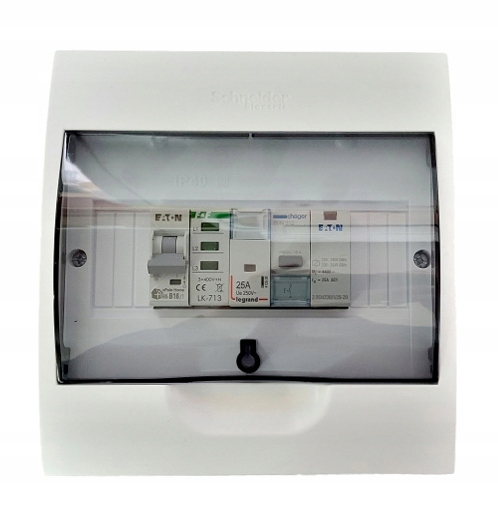

Управление и работа контроллера СПН-11:
А - Главный выключатель – включение и выключение основного питания СПН. Контроллер -11.
Б - Контрольные лампы – Визуальная индикация работы контроллера СПН-11.
Л1 – питание контроллера.
L2 – работа насоса, вызванная работой контроллера орошения
L2 – работа насоса, вызванная ручным включением насоса
C – Кнопочный переключатель – С помощью переключателя можно вручную включить насос независимо от работы контроллера полива.
Возможно модифицировать набор и адаптировать его под свои нужды. Отправьте нам запрос.
Вместе с контроллером вы получите печатную инструкцию по подключению и эксплуатации.
