РЕЛЕ ПОЛУПРОВОДНИКОВОЕ

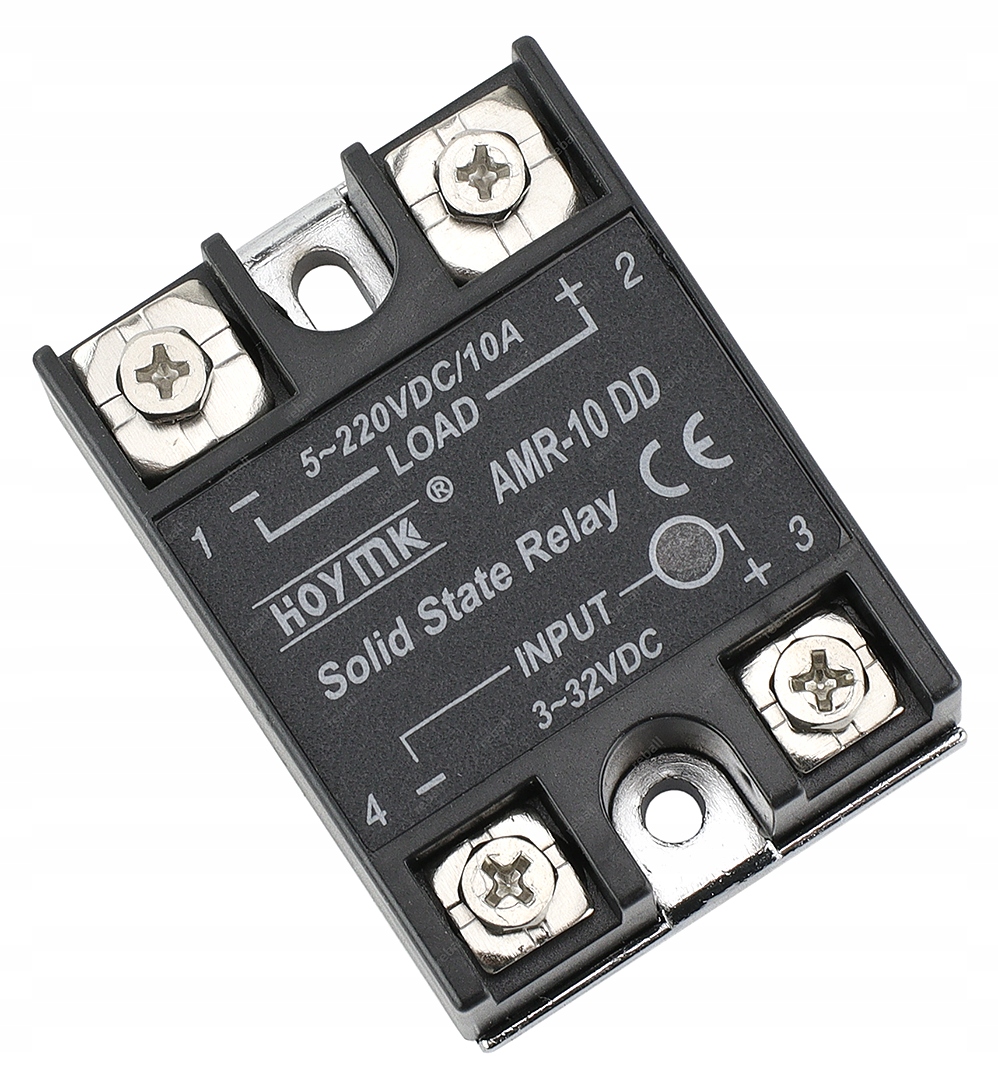

HOYMK SSR AMR-10DD 10A DC-DC
Полупроводниковые реле применяются для бесконтактной коммутации мощных приемников в одно- и трехфазных устройствах. Отсутствие механических элементов в реле положительно влияет на долговечность устройств по сравнению с традиционными контакторами. Отсутствие контактов и искрения также является гарантией надежности и устойчивости к влаге, загрязнениям и вибрации.
Полупроводниковые реле HOYMK предназначены для высокочастотного переключения мощных нагрузок, таких как двигатели и отопительные приборы.
Светодиод сигнализирует о работе реле.
Крепление к монтажной пластине с помощью винтов.
Защитное стекло входит в комплект.
ВНИМАНИЕ - ЗАЩИТА ТВЕРДЫХ РЕЛЕ (НЕЗАВИСИМО ОТ ПРОИЗВОДИТЕЛЯ)

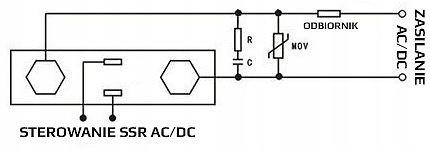

В случае сильноточных цепей (VDC/VAC) или особенно цепей с индуктивной нагрузкой (AC) всегда помните о необходимости использования соответствующей защиты, т.е. стабилитронов (цепи VDC и L), варисторов (MOV) или цепей RC(D), подключенных параллельно к выходные контакты реле (при напряжении 100-240В) или нагрузки (при напряжении 24-28В), защищающие от нежелательных помех со стороны сети или приемника, напр. скачки напряжения. Примеры схем с защитами приведены ниже. Соответствующий выбор защит зависит от характера нагрузки, силы тока и типа коммутируемого напряжения и должен подбираться индивидуально. Очень часто система RC-подавителя состоит из R=33-1000Ом/1-5Вт, C=1нФ-0,10мкФ - точные значения RC подбираются на основе номограмм. Варистор следует выбирать в соответствии с типом и напряжением цепи нагрузки. Предполагается, что его напряжение в 1,6 - 1,9 раза превышает номинальное значение коммутируемого напряжения. На входе твердотельных реле можно использовать фильтрующий конденсатор, напр. C = 0,10мкФ. Следует добавить, что в случае ТСР-реле контроль чрезмерных значений тока (особенно импульсного тока при коротких замыканиях) требует использования сверхбыстродействующих предохранителей в цепи питания приемника. Хорошей практикой в таких случаях также является использование твердотельных реле с более высоким номинальным током, чем следует из расчетов, чтобы реле не работало на пределе своих возможностей. Не используйте входные кабели, управляющие твердотельным реле, длиной более 3 м. Срок службы твердотельных реле не ограничен, при условии, что они правильно охлаждены. При температуре выше 80°C реле необратимо повреждается. Чтобы обеспечить их длительную работу, необходимо обеспечить соответствующий отвод тепла за счет использования радиаторов (свыше 5А), термопасты и принудительной циркуляции воздуха с помощью вентиляторов с соответствующей эффективностью (свыше 25А). Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле. При установке нескольких реле рядом с каждым друг, соблюдайте дистанцию между ними.Технические данные:
- рабочее напряжение (выход): 5–220 В постоянного тока
- изоляция (выход): фотоэлектрическая
- максимальный ток переключения (выход): 10А
- управляющее напряжение (вход): 3–32 В постоянного тока
- входной ток (вход): 4,5–20 мА
- время отклика (вход): < 10 мс
- рабочая температура: от -30 до +80°C
- размеры: 62 мм x 45 мм x 23 мм
- Светодиод сигнальный диод, информирующий о рабочем состоянии реле
- защитное стекло
