ST612+USB кабель локатор рефлектометр

Код: 14870445209
Как заказать
75622 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №28705966
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 1

Оплачивая «ST612+USB кабель локатор рефлектометр» данное изделие из «Генераторы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

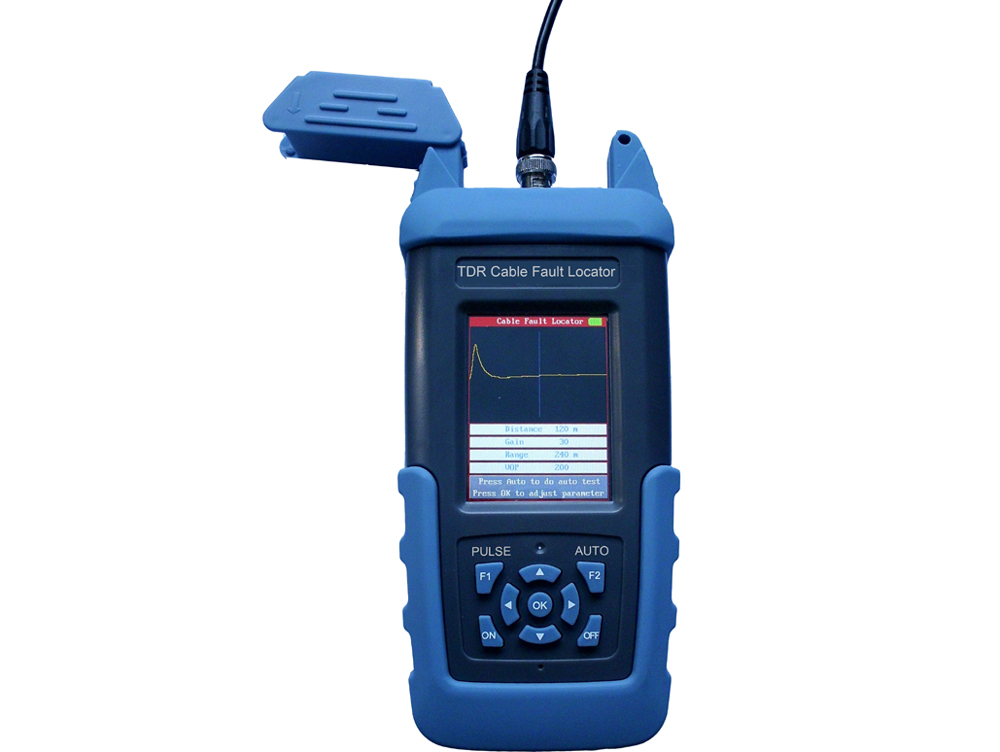

Локатор повреждения кабеля до 8 км

ST612+USB

от Senter

(рефлектометр, TDR, USB-версия)

Все предлагаемые товарысовершенно новые.

Особенные функции

<ул>
  • Доступные версии:

    • ST612 — базовая версия

    ST612 с USB - с функцией сохранения сигналов на USB-накопитель

    <ул>
  • Нет мертвой зоны
  • Высокая скорость измерения и точное определение расстояния до повреждения.
  • Удобно носить с собой.
  • Большой цветной ЖК-дисплей
  • Эргономичный интерфейс, шесть функциональных кнопок позволяют выполнять все измерения.
  • Емкая литиевая батарея, обеспечивает 10 часов непрерывной работы.

    • Прибор для обнаружения повреждений кабеля ST612 — это простое в использовании, портативное и легкое устройство. Он использует технологию рефлектометра для измерения фактического местоположения мест неисправностей, таких как обрывы проводов, замыкания между проводами, замыкания на землю, ослабление изоляции и плохой контакт для кабелей со свинцовой и пластиковой оболочкой.

    После установки правильного значения скорости распространения импульса в кабеле, так называемого коэффициента ВОП, просто нажмите кнопку АВТО и вы получите результат в течение 2 секунд.

    Автоматически подстраивается под волновое сопротивление кабелей в диапазоне от 50 до 300 Ом.

    Это чрезвычайно эффективный инструмент, который сокращает время поиска неисправности, повышает эффективность работы и снижает трудозатраты персонала, ответственного за поддержание работоспособности линии. Также может использоваться для приемки и контроля кабельных линий.

    Программное обеспечение для анализа TDR

    Версия USB рефлектометров поставляется с программным обеспечением, которое позволяет анализировать записанные формы колебаний волнового импеданса кабеля после их импорта на компьютер.

    Осциллограммы записываются и передаются через USB-накопитель (Pendrive), входящий в комплект поставки рефлектометра.

    Эмпирическое определение коэффициента ВОП

    К сожалению, производители обычно не указывают значения VOP для своих кабелей. Итак, осталось создать собственную библиотеку VOP для кабелей, с которыми мы имеем дело. К счастью, определить истинный VOP кабеля довольно просто. Вам просто нужно подключить рефлектометр к тому же кабелю известной длины. Обычно на кабелях указана длина через каждые 1 м, поэтому нет необходимости их измерять. Затем отрегулируйте значение VOP до тех пор, пока рефлектометр не покажет правильную длину кабеля. Запишите полученный результат VOP для данного кабеля для дальнейшего использования.

    Спецификация

    <ул>
  • Максимальный радиус действия: 8 км.
  • Наилучшее разрешение: 1 м.

    Эффективно обнаруживает повреждения на расстоянии 1 м

  • Точность: 1 м.
  • Диапазон регулировки VOP: 40 ÷ 300 м/мкс

    VOP - скорость распространения импульса в данном кабеле

  • Мертвая зона: 0 м.
  • Диапазон выходного сопротивления: 50 ÷ 300 Ом
  • Потребляемая мощность: 1 Вт.
  • Вес: 0,42 кг.
  • Размеры: 200 x 90 x 43 мм.
  • Условия окружающей среды:
  • Рабочая температура: -15°C ÷ +45°C
  • Температура хранения: -20°C ÷ +55°C
  • USB-накопитель (дополнительная функция): для передачи записанных сигналов на ПК для последующего анализа.

    • Аксессуары в комплекте

    <ул>
  • Дело
  • Аккумулятор и зарядное устройство.
  • Измерительный кабель
  • CD (для USB-версии)
  • USB-накопитель (для версий USB)
