СТАНДАРТ Угловой термостатический комплект 1/2"

+головка Prestige белый/хром GS.02-01C

с предварительной настройкой STGS0201C/FK Vario term

Применение

Термостатические клапаны серии SF (прямые и угловые) предназначены для установки на радиаторы центрального отопления со стороны подающей линии. Чаще всего их используют с радиаторами с боковым питанием, но в версии «Элеганс» их можно подключить и к радиаторам для ванной комнаты (фото ниже). Вместе с термостатической головкой они регулируют количество теплоносителя, поступающего в радиатор. Увеличивая количество подаваемой в радиатор горячей воды, клапан повышает температуру в помещении, а уменьшая количество поступающей воды, снижает температуру.

Такое регулирование позволяет поддерживать комфортную температуру в помещении независимо от погодных условий снаружи, и в то же время способствует значительному снижению затрат на отопление за счет снижения энергопотребления.

Вентили SF работают с Prestige GS.02, Picco GS.02P, Plus GS.05, Venus Головки GS.09 и Classic. GH.03.

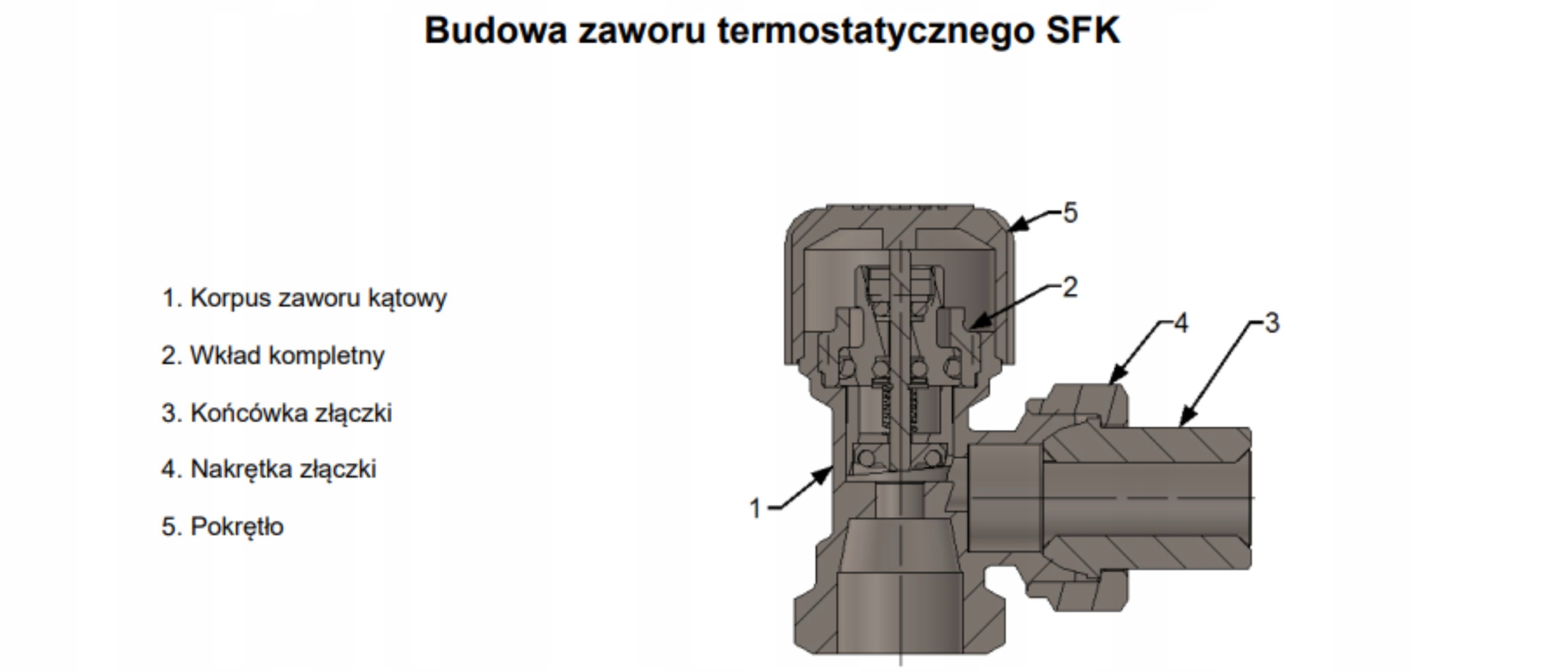

Строительство

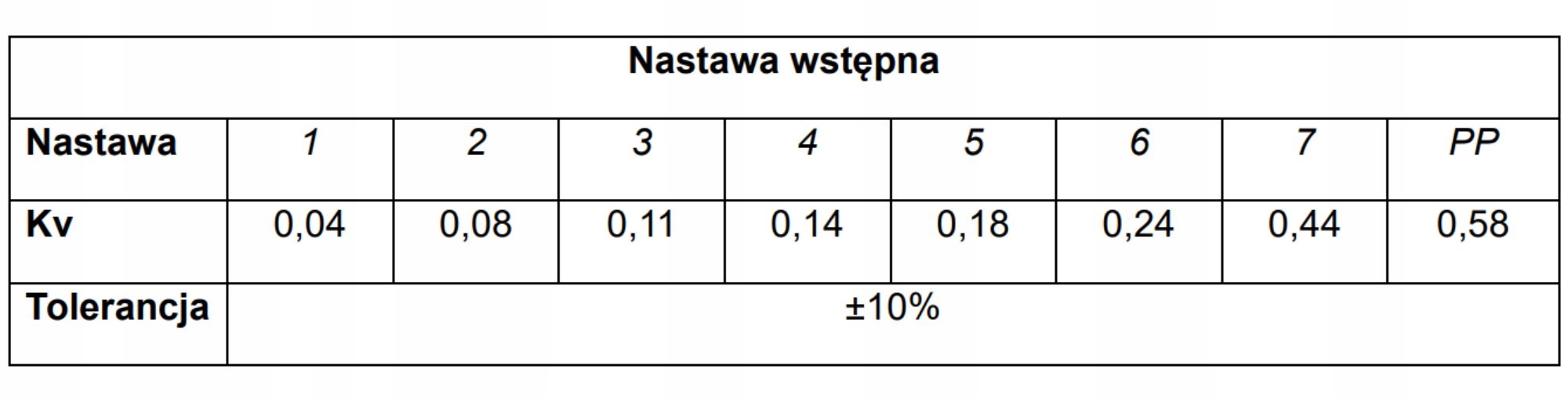

Радиаторный клапан имеет 8 положений предварительной регулировки, отмеченных на регулировочном кольце (M619C016100) цифрами от 1,2 .. 7 и PP (полнопоточный). Также возможно использование так называемых интервалов, которые располагаются между отдельными цифрами от 1 до 7. Операция настройки заключается в перемещении регулировочной втулки с помощью регулировочного кольца, соотнося нужную настройку с выемкой на корпусе клапана.

Первоначальная настройка

- Термостатические клапаны SF устанавливаются на заводе в положение PP (полный расход).

- Клапаны имеют функцию отключения радиатора во время работ по техническому обслуживанию, реконструкции или замене радиатора. Однако эти работы необходимо выполнять при перекрытии подачи теплоносителя на запорном кране (затягивание узла запорной клапанной головки шестигранным ключом) и на термостатической вставке с использованием защитного колпачка.

Однако оставлять краны без присмотра во время выполнения вышеуказанных работ нельзя. Если работы проводятся более 1 дня, рекомендуется закрепить патрубки подключения радиатора дополнительными запорными клапанами или заглушками во избежание нежелательных последствий, например, наводнение.

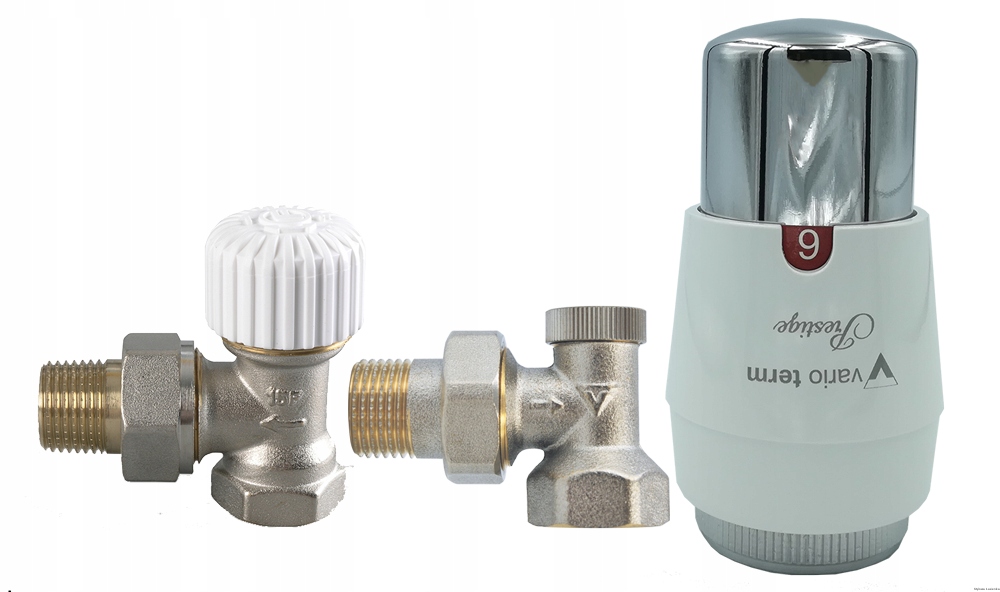

Элементы комплекта:

• Клапан термостатический угловой
• Клапан обратный запорный угловой

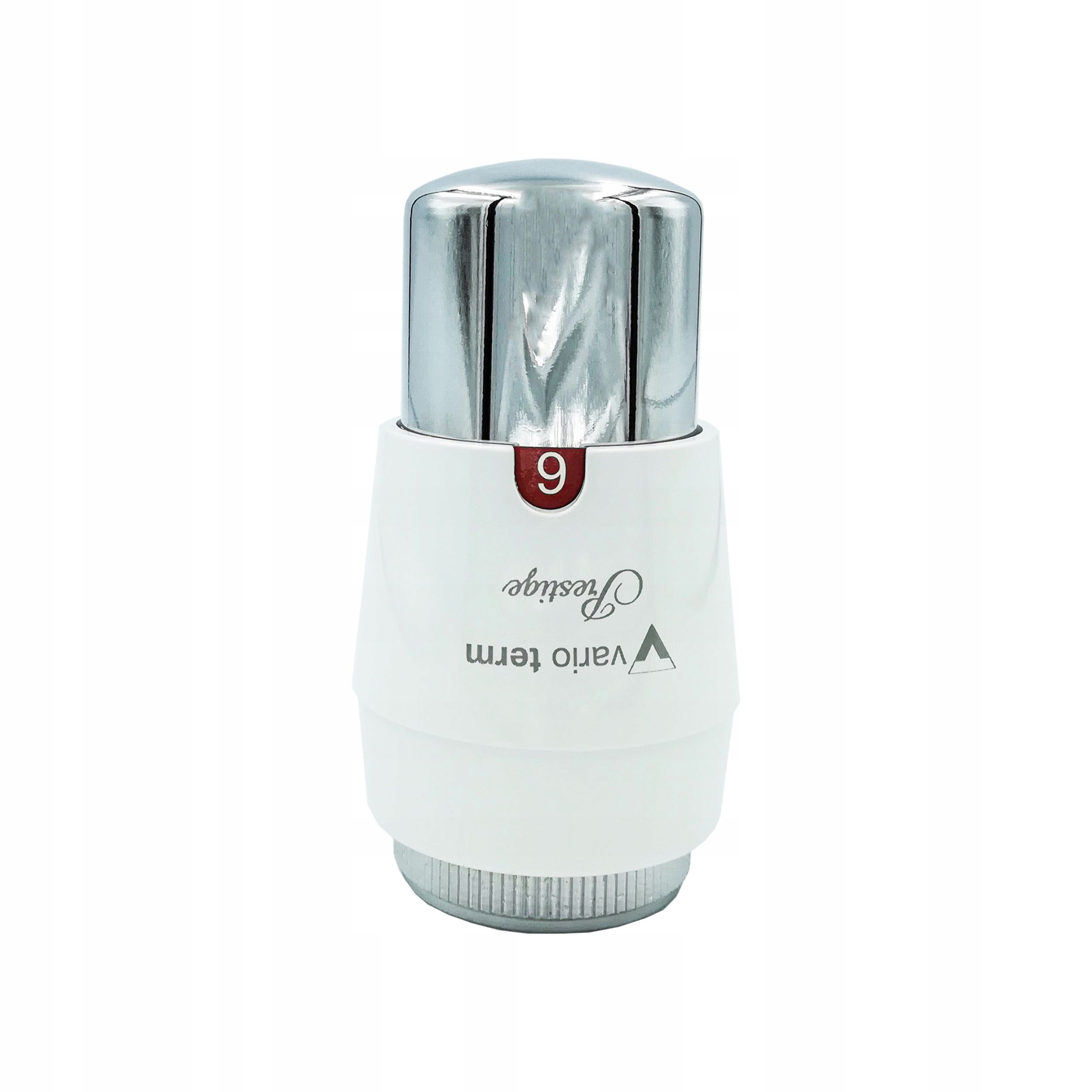

• Термостатическая головка Престиж

Технические параметры:

• Производитель: VARIO TERM
• Модель: СТАНДАРТ
• Головка: Престиж GS.02-01C
• Цвет головки: белый/хром
• Код производителя: STGS0201C/FK
• EAN-код: 5902414140455
• Рабочая температура до 120°C
• Номинальное давление 1МПа
• Теплоноситель вода
• Макс. перепад давления 0,06 МПа
• Испытательное давление 1,5 МПа

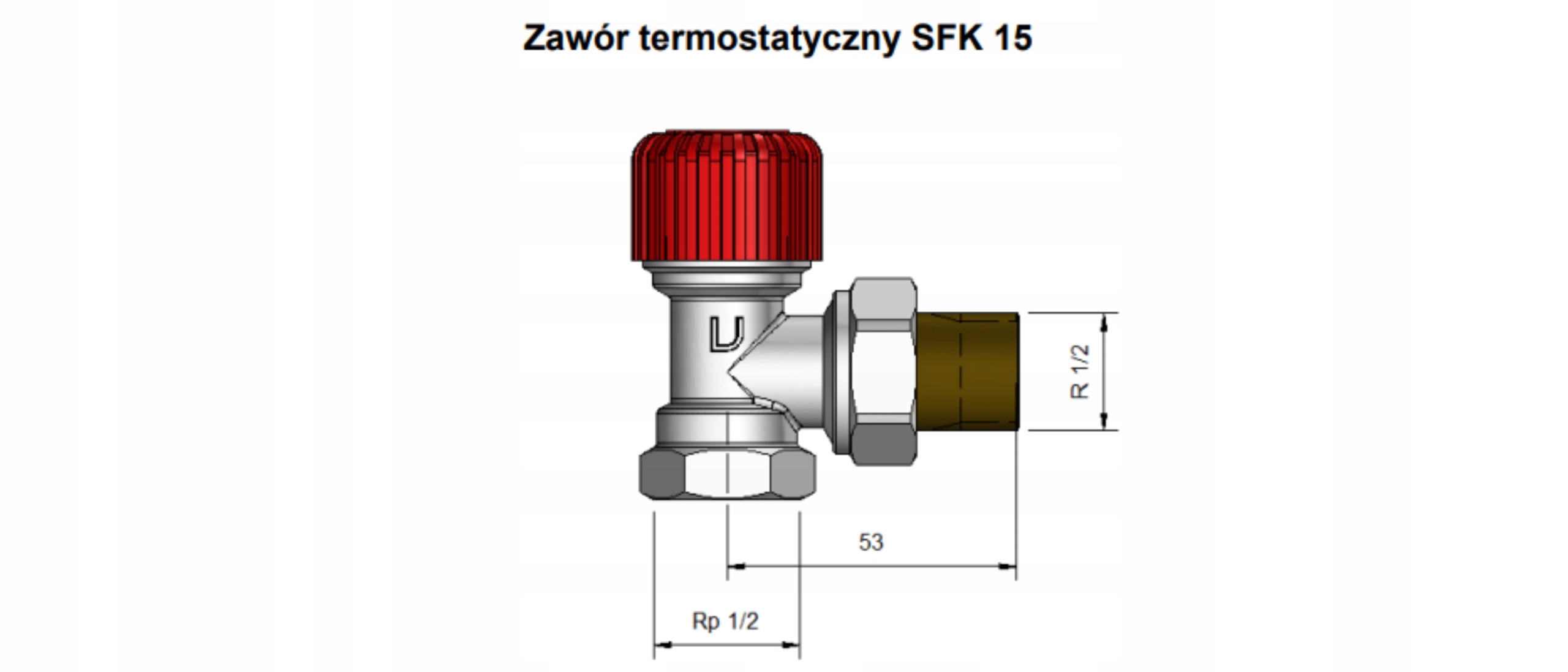

• Резьба крепления головки M30x1,5
• Подключение радиатора R ½”
• Предварительная настройка на запорный клапан
• Присоединение клапана: GW ½
• Цвет: никелированный
