Узел переднего монтажа платы RACK ZMC-1

Код продукта: ZMC-1

Плата RACK ZMC-1 - передний монтажный блок, рейка EURO TH35 380 мм

Плата RACK позволяет использовать как переднюю часть 19" шкаф и боковые поверхности, доступные после снятия панелей. Благодаря этому достигнут беспрецедентный коэффициент заполнения шкафа данным типом оборудования при сохранении хорошего доступа к устройствам, достаточной вентиляции, прозрачности соединений, установки всех кабели на патч-панелях, как с сигналом, поступающим от антенн, так и с выходом к абонентам.. Эта последняя особенность позволяет очень легко диагностировать сеть в процессе работы.

Если будут установлены ZMB-панели быть установлены в шкаф, панели ZMC следует использовать в передней части шкафа.Ширина панели ZMC подбирается таким образом, чтобы можно было установить сборки ZMB на боковые поверхности шкафа.

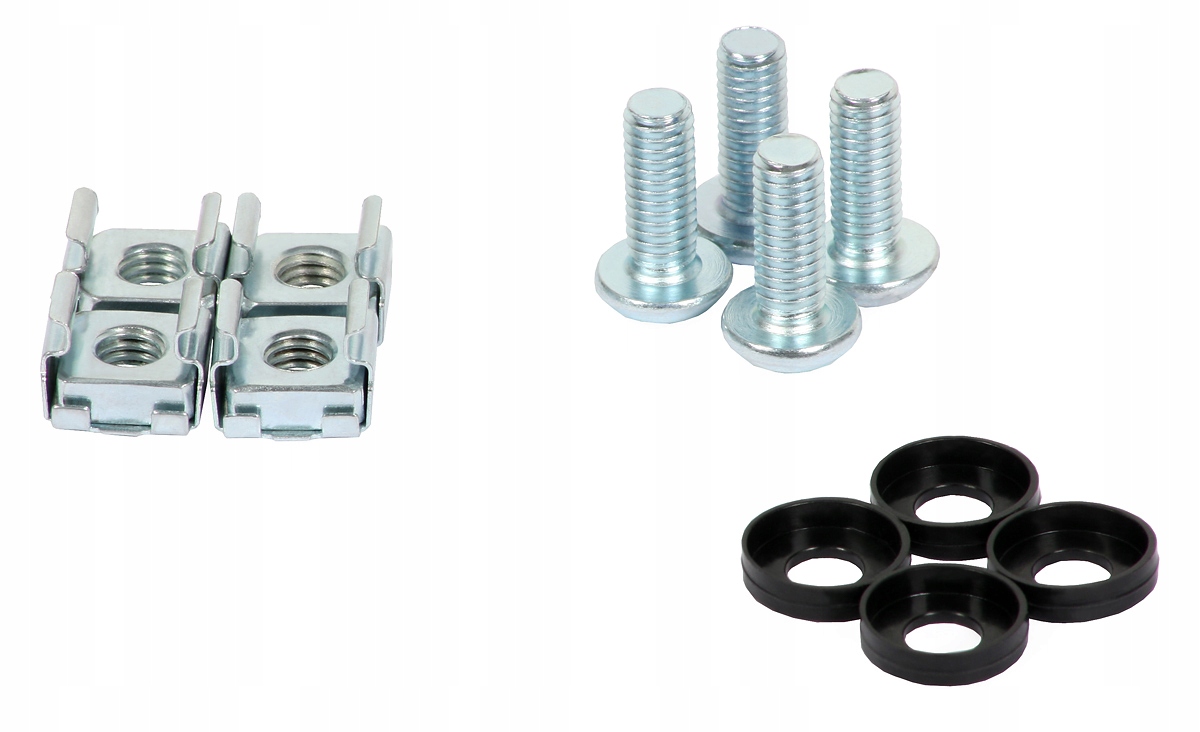

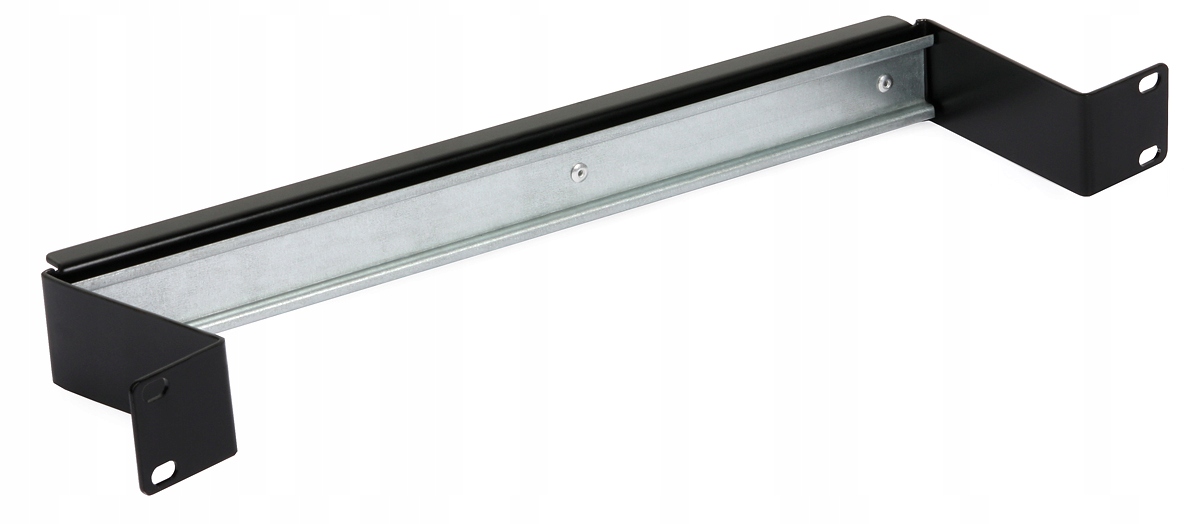

Модуль ZMC-1 представляет собой рейку EURO TH35 длиной 380 мм, смещенную назад на 100 мм относительно передней части шкафа RACK. Несущая часть изготовлена ​​из твердого алюминиевого листа PA11, 2 мм толщиной. Максимальная нагрузка ZMC-1 при равномерно распределенных устройствах составляет 12 кг. В комплект входят четыре винта с клетками для монтажа в шкафу.

Модуль ZMC-1 предназначен для размещения устройств, смонтированных на рейке EURO TH35, в шкафу RACK. Примерами таких устройств являются: канальные усилители TERRA, трансмодуляторы, преобразователи, термостаты и другие.

Технические данные:

• Название продукта RACK board ZMC -1
• Установка устройств Рельс EURO TH35 380 мм
• Материал алюминий PA11
• Размеры 483 x 43 x 100 мм
• Толщина несущей 2,0 мм
• Высота 1 U
• Цвет RAL 9004
• Установочные размеры 19 дюймов
• Вес 0,4 кг
