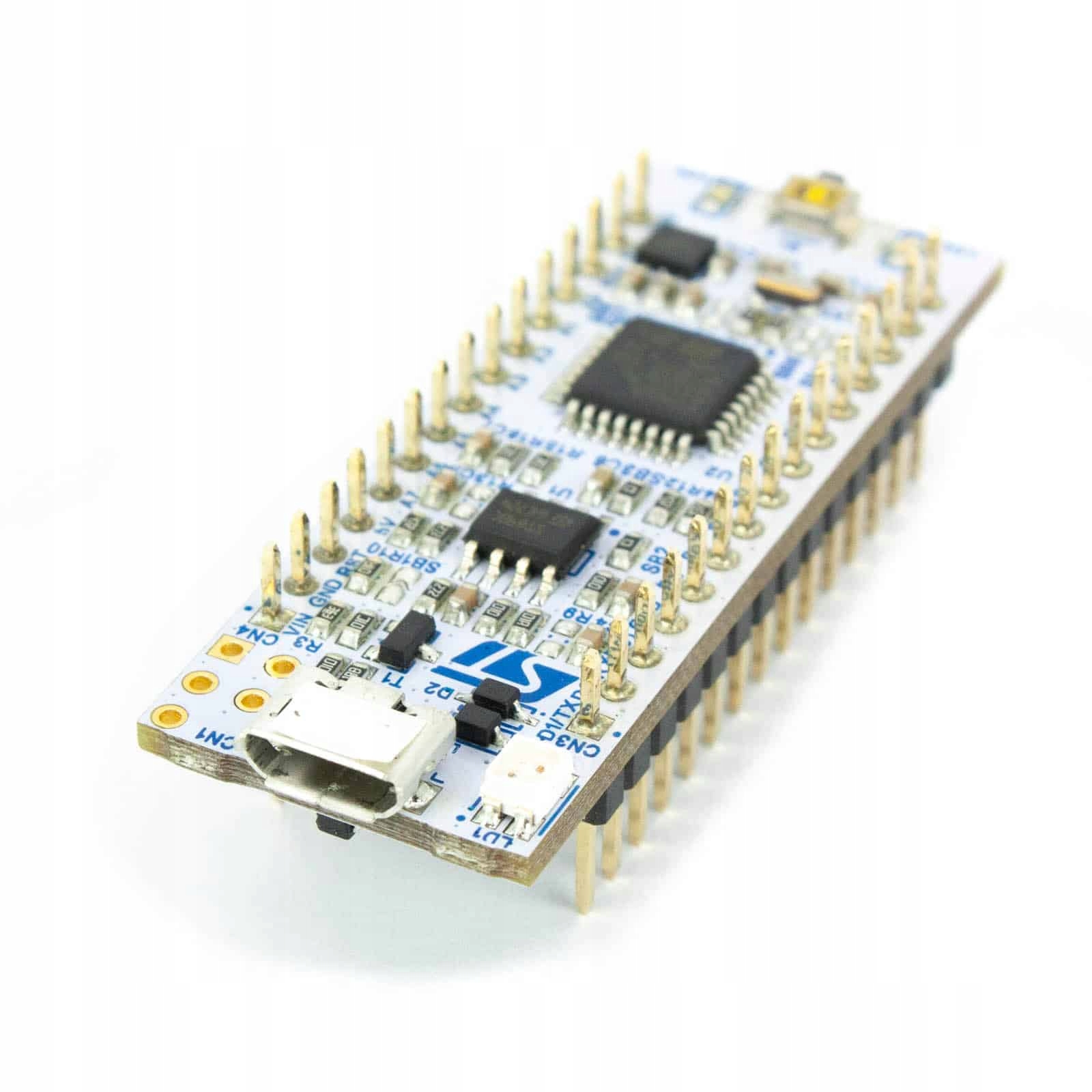

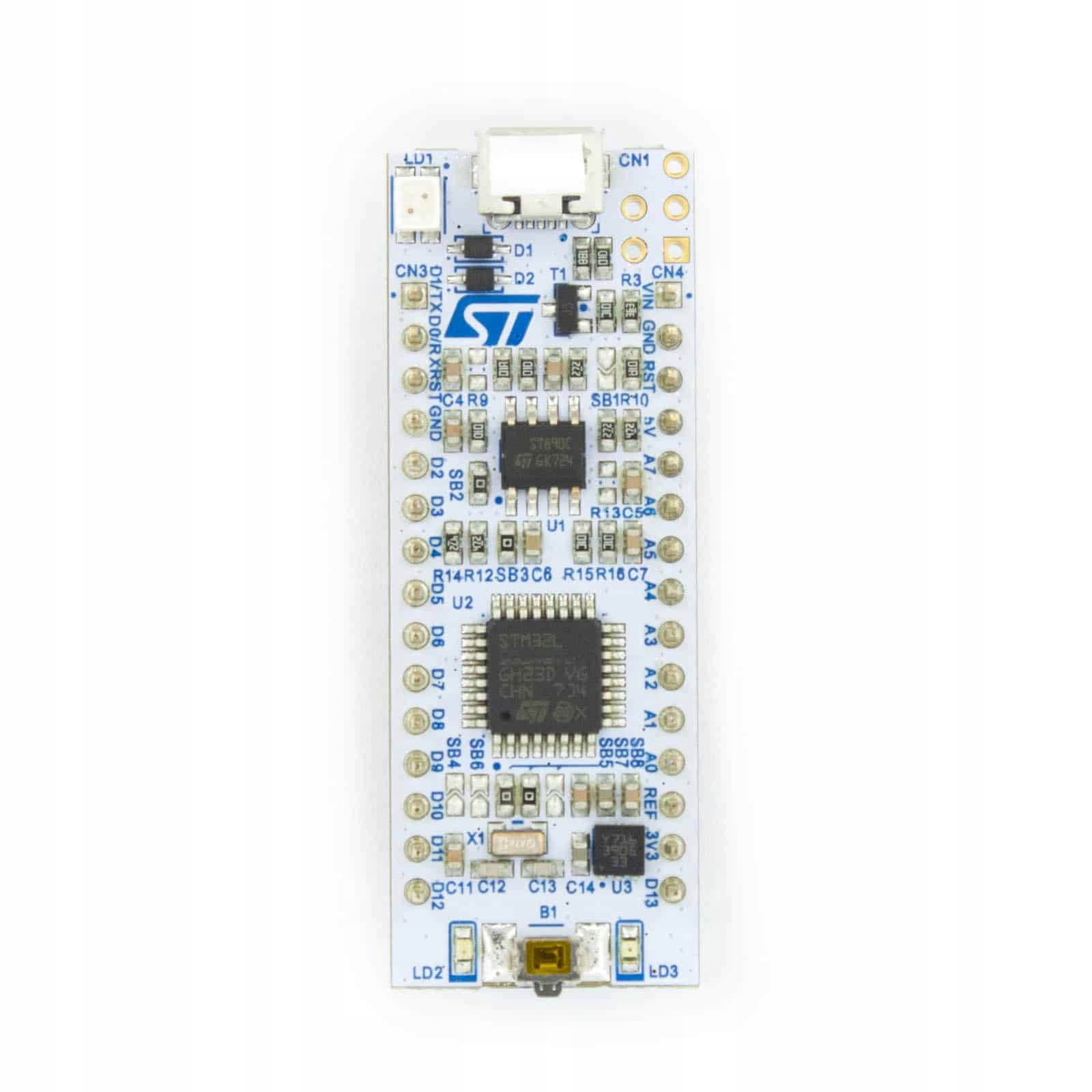

STM32 Nucleo-F031K6 Ядро-32 с STM32F031K6T6 ARM Cortex-M0

Nucleo-32 STM32-это наименьшая серия оценочных плиток из микроэлектроники ST с микроконтроллерами STM32 в 32-летних. Плитка Nucleo-32 имеет разъем в соответствии с Arduino Nano, чтобы вы могли легко заменить Arduino на STM32. Каждая плитка Nucleo-32 имеет встроенный программист и отладчик в одном, то есть ST-Link

st. Кроме того, эти плитки работают с Arm Mbed

Вам понадобится микро -кабель USB для связи с плиткой

Спецификация плитки

• Микроконтроллер stm32f031k6t6
• Core: Cortex-m0
• Максимальная тактовая скорость: 48 МГц
• Флэш -память: 32 кб
• Память SRAM: 4 кб
• dma: 5 каналов
• Интерфейсы 1 x i²c 1 x Spi 1 X UART / USART
• 1 x adc 12 бит
• таймеры 1 х 16 бит (6 каналов мощностью) 1 х 32 бит (4 канала) 1 х 16 бит (4 канала) 3 х 16 бит (1 канал) 1 x rtc 1 X Systick 2 x Смотрей
• crc
• Встроенный программист / отладчик ST-Link v2
• Micro USB -разъем
• Возможность работать в качестве отдельного программиста с выходом SWD
• Питание
• С Micro USB
• Из внешнего источника питания 5 или 3,3 В
• Три светодиода
• USB Communication
• Питание
• Пользовательский светодиод
• Кнопка сброса
• Припаянная выходы Goldpin для контактов ввода/вывода
• Connector в соответствии с Arduino Nano
• плитка в соответствии с Arm Mbed

Полезные ссылки

• Описание плитки на веб -сайте ST
• Описание микроконтроллера на веб -сайте ST
• Руководство пользователя Nucleo-32
