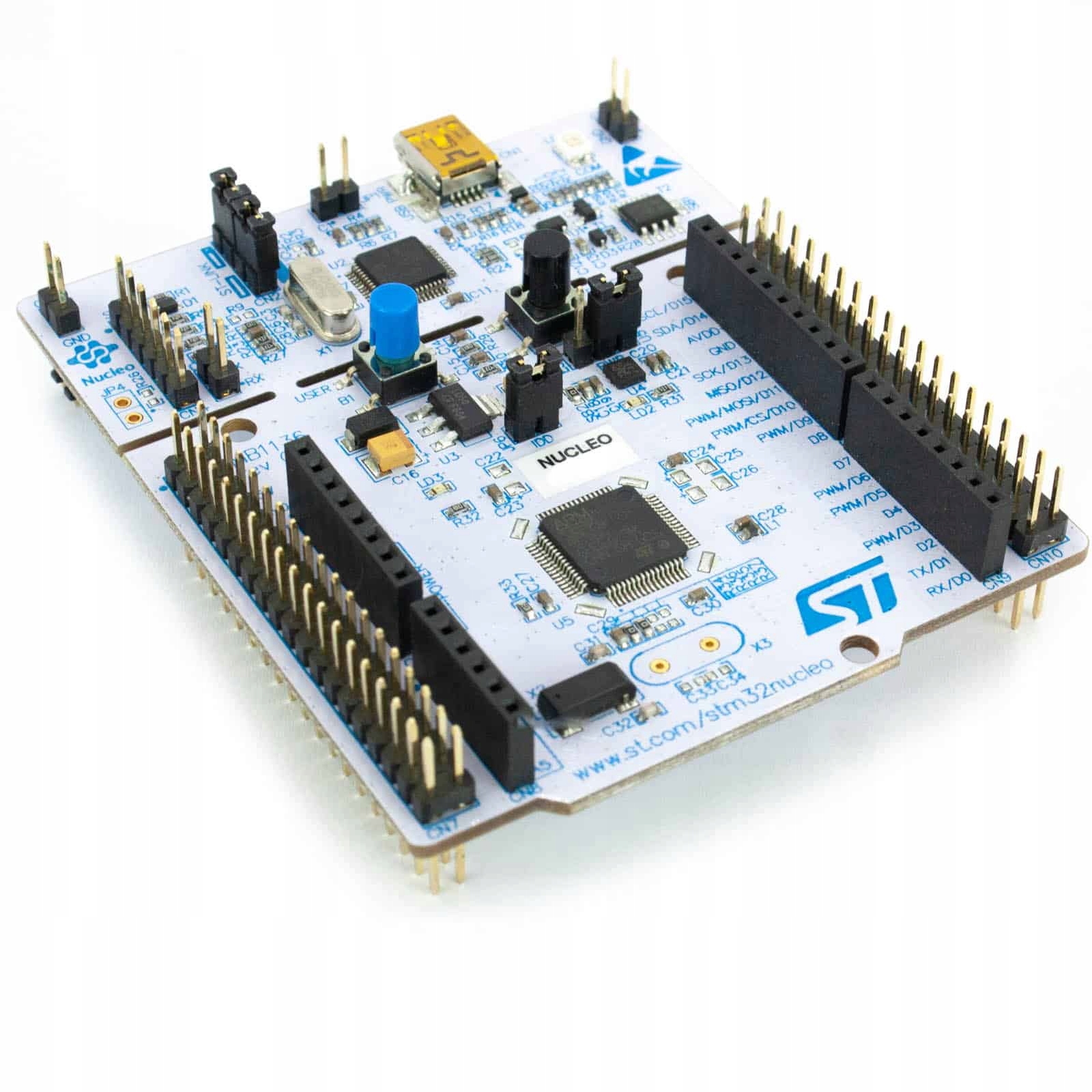

STM32 NUCLEO-L053R8 mbed ARM Cortex-M0 + LowPower

STM32 NUCLEO-L053R8 mbed ARM Cortex-M0+ LowPower

STM32 Nucleo-64 — самая популярная серия оценочных плат от ST Microelectronics с микроконтроллерами STM32. Размещенные на плате системы выполнены в 64-контактных корпусах.

Каждая плата Nucleo-64 имеет встроенный программатор и отладчик в одном, то есть ST-Link. Программатор расположен в отдельной части платы, которую можно отломить и использовать как отдельный программатор. Использование программатора Nucleo «снаружи» также возможно путем снятия двух перемычек.

Платы Nucleo-64 имеют два типа разъемов. Один совместим с Arduino Uno и ST Morpho.

ST Microelectronics предоставляет массу примеров и библиотек. Более того, эти платы работают с ARM mbed.

Для связи с платой вам понадобится кабель mini USB.

Спецификация платы

• Микроконтроллер STM32L053R8T6
• Ядро: Cortex-M0+
• Максимальная тактовая частота: 32 МГц.
• Флэш-память: 64 КБ
• Память SRAM: 8 КБ
• DMA: 7 каналов
• Интерфейсы 2 х I²C 1 х I²S 2 х SPI 2 х UART/USART 1 х ЛПУАРТ 1 х USB 1 х ЖК-контроллер
• 1 12-разрядный АЦП
• 1 ЦАП 12 бит
• 2 компаратора малой мощности
• 24 емкостных сенсорных канала
• Таймеры 1 x 16-битный LP-таймер 1 х 16 бит (4 канала) 2 x 16 бит (2 канала) 1 х 16 бит 1 х РТК 1 х систик 2 х Сторожевой таймер
• ГСЧ
• CRC
• Большинство GPIO допускают напряжение 5 В.
• Генератор RTC 32,768 кГц
• Встроенный программатор/отладчик ST-Link V2
• Разъем Mini USB
• Возможность работать как отдельный программатор с выходом SWD.
• Мощь
• С мини-USB.
• От внешнего источника питания 5 или 3,3 В.
• Три светодиода
• USB-связь
• Мощь
• Индикатор пользователя
• Кнопки
• Сброс
• Пользователь
• Паяные позолоченные контакты для контактов ввода-вывода.
• Плата, совместимая с ARM mbed
