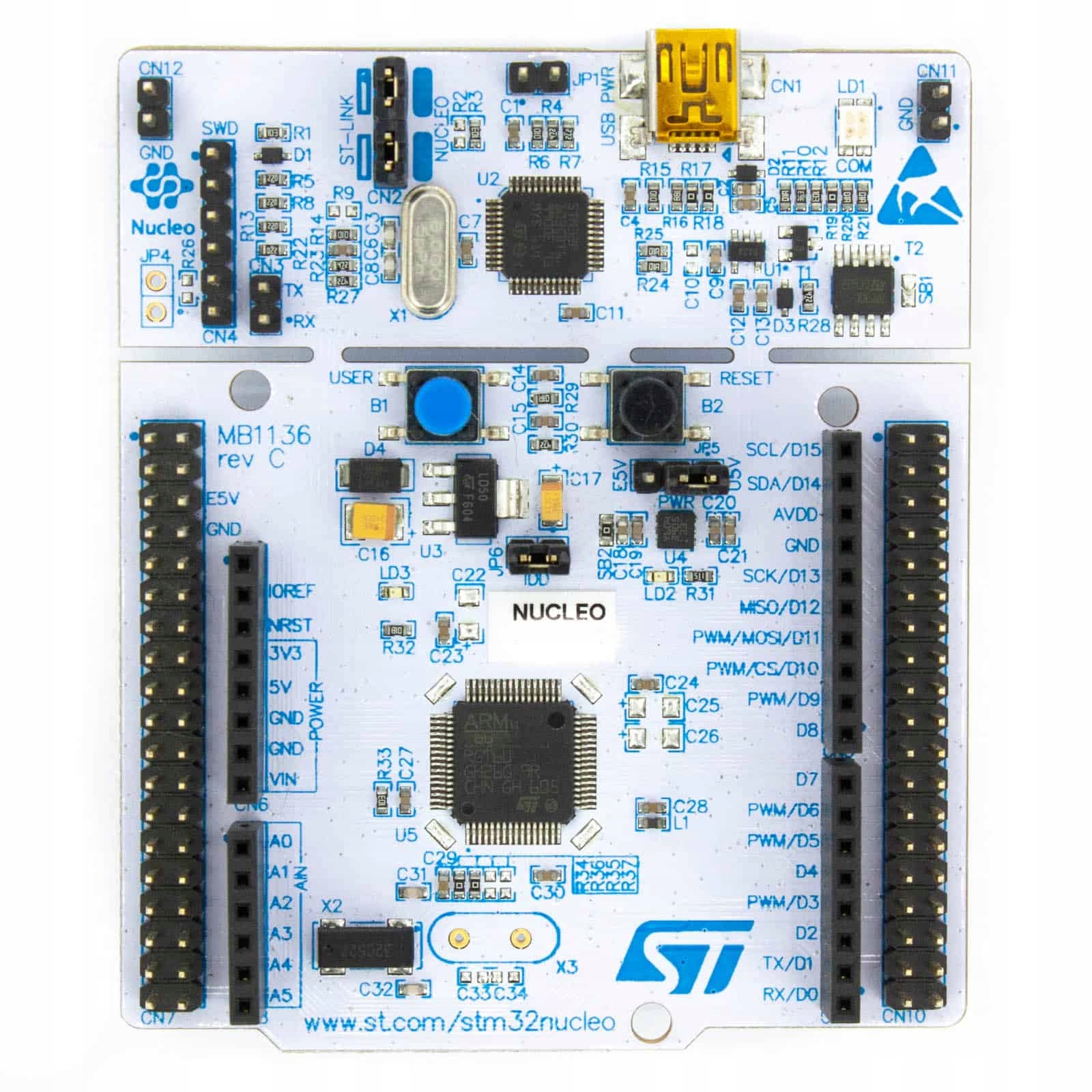

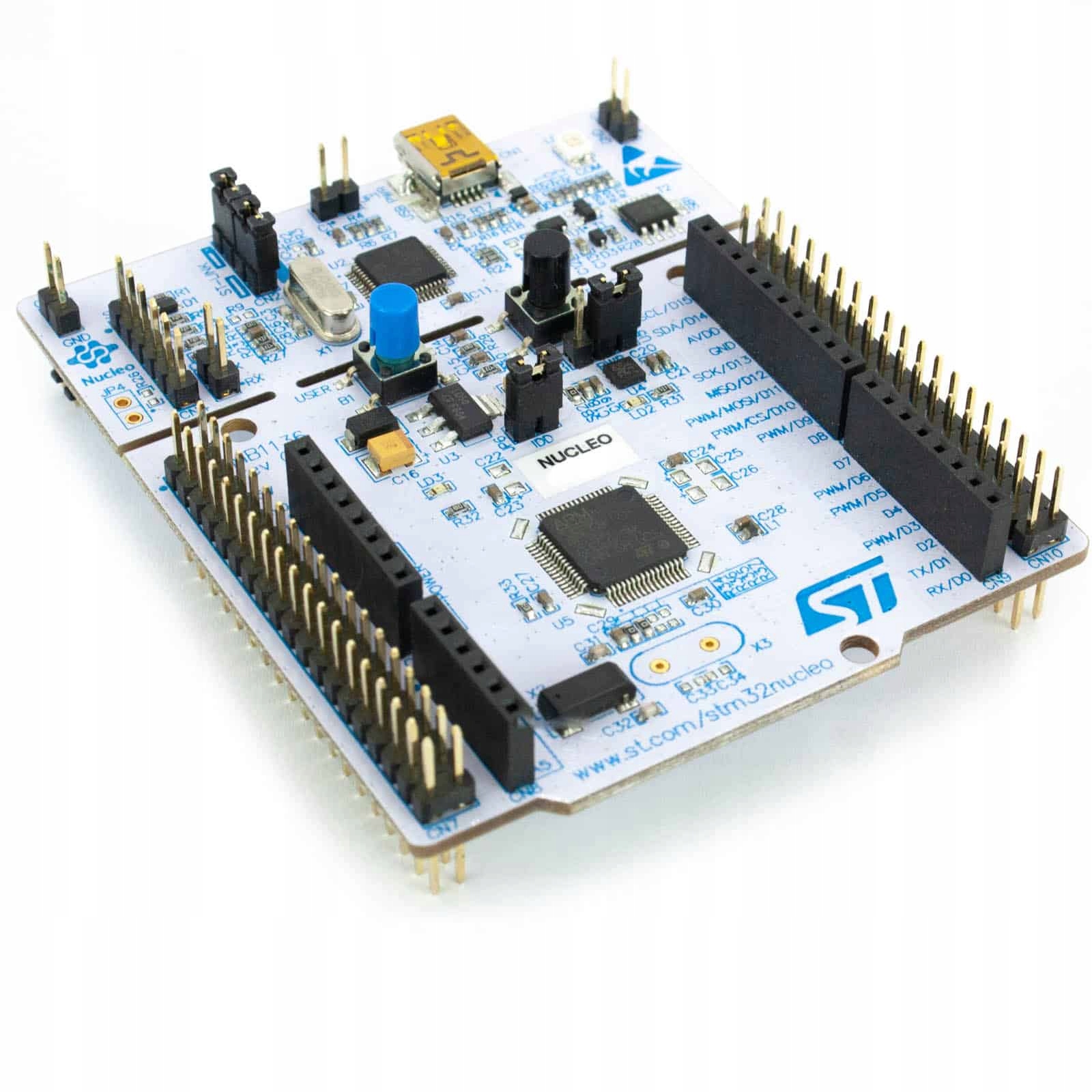

STM32 Nucleo-64 — самая популярная серия оценочных плат от ST Microelectronics с микроконтроллерами STM32. Системы, размещенные на плате, выполнены в 64-контактных корпусах.

Каждая плата Nucleo-64 имеет встроенный программатор и отладчик в одном, т.е. ST-Link. Программатор расположен в отдельной части платы, которую можно отломить и использовать как отдельный программатор. Использование программатора Nucleo «внешне» также возможно путем удаления двух перемычек.

Платы Nucleo-64 имеют два типа разъемов. Один из них совместим с Arduino Uno и ST Morpho.

ST Microelectronics предоставляет множество примеров и библиотек. Кроме того, эти платы работают с ARM mbed.

Для связи с платой вам понадобится кабель mini USB.

Спецификация платы

• Микроконтроллер STM32L476RGT6
• Ядро: Cortex-M4
• Максимальная тактовая частота: 80 МГц
• Флеш-память: 1 МБ
• Память SRAM: 128 КБ
• DMA: 14 каналов
• Интерфейсы 1 x CAN 3 x I²C 3 x SPI1 x I²S 5 x UART / USART 1 x LPUART 1 x SDMMC 2 x SAI 1 x SWPMI 1 x IRTIM 1 x USB OTG 1 x контроллер ЖК-дисплея 24 x емкостных сенсорных входа
• 1 x Quad SPI
• Аналоговые интерфейсы:
>
• 3 16-разрядных АЦП
• 2 12-разрядных ЦАП
• 2 компаратора сверхмалой мощности
• 2 операционных усилителя
• 4 цифровых фильтра
• Таймеры 2 x 32 бита (4 канала) 2 x 16 бит (6 каналов) 2 x 16 бит (4 канала) 1 x 16 бит (2 канала) 2 x 16 бит (1 канал) 2 x 16 бит Базовый 2 x 16 бит Low-Power 1 x RTC 1 x SysTick 2 x Watchdog
• RNG
• CRC
• Most GPIO поддерживают генератор RTC 5 В, 32,768 кГц.
• Встроенный программатор/отладчик ST-Link V2.
• Разъем Mini USB.
• Возможность работа как отдельный программатор с выходом SWD
• Питание
• От mini USB
• От внешнего источника питания 5 или 3,3 В
• Три светодиода.
• Связь через USB.
• Питание.
• Индикатор пользователя.
• Кнопки.
• Сброс.
Пользователь.
• Паяные позолоченные контакты для контактов ввода-вывода.
• Плата, совместимая с ARM mbed.
