STM32 NUCLEO-L4R5ZI STM32L4R5ZI ARM mbed Cortex-M4 – плата розробки
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 21
Просматривая «STM32 NUCLEO-L4R5ZI STM32L4R5ZI ARM mbed Cortex-M4 – плата розробки», вы можете быть уверены, что данный товар из каталога «Компьютеры» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

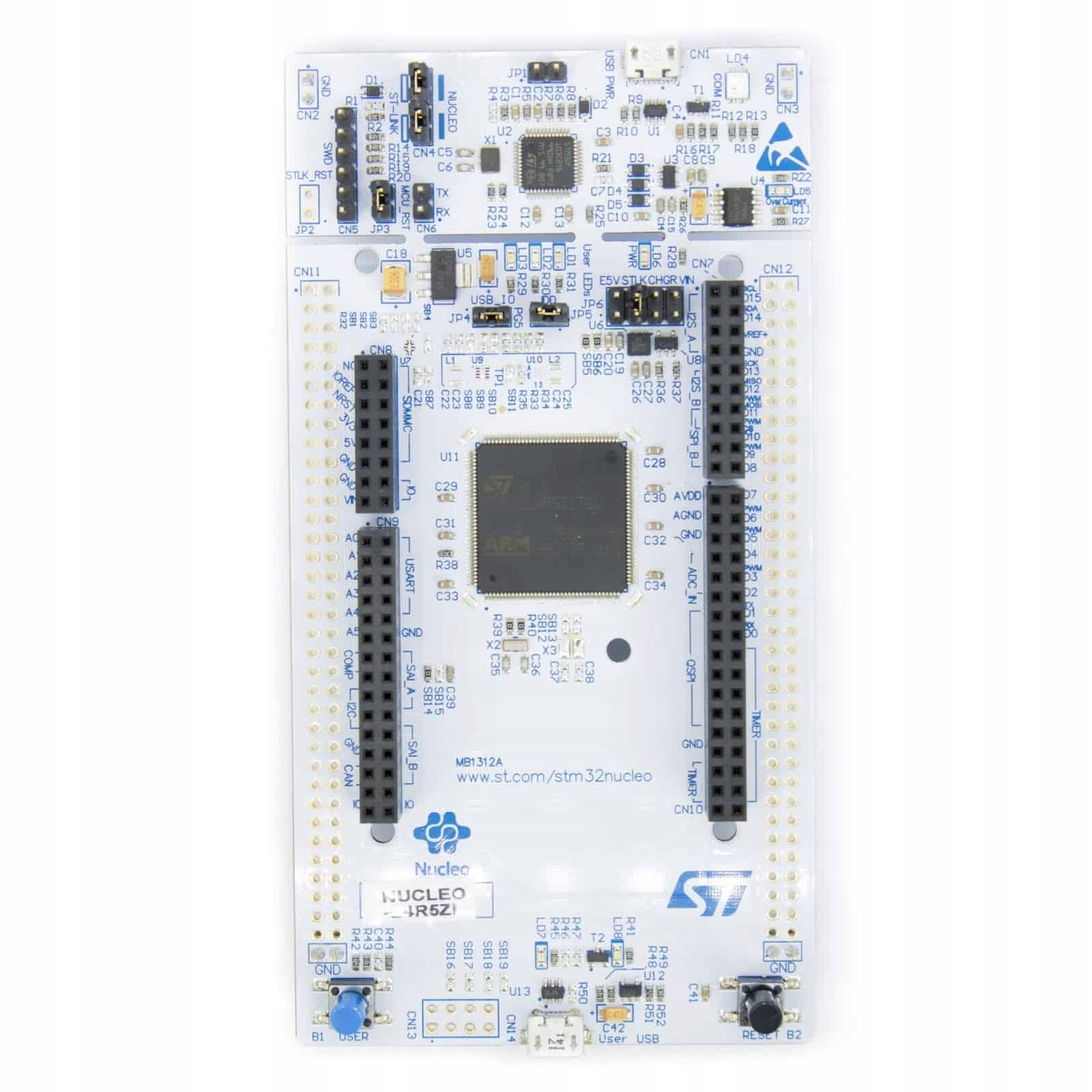

STM32 NUCLEO-L4R5ZI STM32L4R5ZI ARM mbed Cortex-M4
STM32 Nucleo-144 — серия оценочных плат от ST Microelectronics с микроконтроллерами STM32 в 144-контактных корпусах. Это самая крупная серия Nucleo, предлагающая больше всего возможностей.
Каждая плата Nucleo-144 имеет встроенный программатор и отладчик в одном, то есть ST-Link V2. Схема представляет собой отдельную часть печатной платы, ее можно отломить и использовать с внешней схемой STM32. Также можно программировать внешние системы, не выламывая их.Платы Nucleo-144 имеют два типа разъемов:
- ST Zio - разъем, расширяющий известный стандарт Arduino Uno R3
- ST Morpho — предоставляет все порты ввода-вывода микроконтроллера.
ST Microelectronics предоставляет множество примеров и библиотек. Более того, эти платы работают с ARM mbed.
Для связи с платой вам понадобится кабель micro USB, доступный в другом предложении.
Характеристики платы
- Микроконтроллер STM32L4R5ZIT6
- Ядра: Cortex-M4
- Максимальная тактовая частота: 120 МГц.
- Флэш-память: 2 МБ.
- SRAM-память: 640 КБ.
- 2 x DMA
- DMA2D
- DMA2D
- SRAM. li >
- Интерфейсы 1 x CAN 2 x I²C 3 x SPI 2 x OCTOSPI 5 x UART/USART 1 x LPUART 2 x SAI 1 x SD/SDIO/MMC 1 x USB OTG 1 x Интерфейс камеры (8-14 бит) 1 x FMC
- Аналоговые интерфейсы 1 x АЦП 12 бит 1 x ЦАП 12 бит 2 x Компаратор 2 x Операционные усилители 1 x Цифровой фильтр (DFSDM)
- Графика 1 x Контроллер LCD-TFT Аппаратное декодирование JPEG Accelerator Chrom-ART
- Таймеры расширенного управления двигателем 2 x 16-битный таймер малой мощности 2 x 32-битный таймер (4 канала) 1 x 16-битный таймер (6 каналов) 2 x 16-битный битовый таймер (4 канала) 1 х 16-битный таймер (2 канала) 2 х 16-битный таймер (1 канал) 2 х 16-битный таймер 1 х RTC 1 х SysTick 2 х сторожевой таймер
- Touch Sensing Управление
- HDMI CEC
- RNG
- CRC
- Большинство GPIO допускают напряжение 5 В
- Интерфейс USB OTG — микро разъем USB
- Осциллятор RTC 32,768 кГц
- Светодиоды
- USB-связь
- Источник питания
- 3 пользовательских светодиода< /li>
- li>
- Кнопки
- Сброс
- Пользователь
- Встроенный программатор/отладчик ST-Link V2
- Разъем Micro USB
- Возможность работы как отдельного программатора с выходом SWD
- Питание
- От micro USB
- От внешний источник питания 5 или 3,3 В.
- Паяные позолоченные контакты для контактов ввода-вывода.
- Плата, совместимая с ARM mbed.
