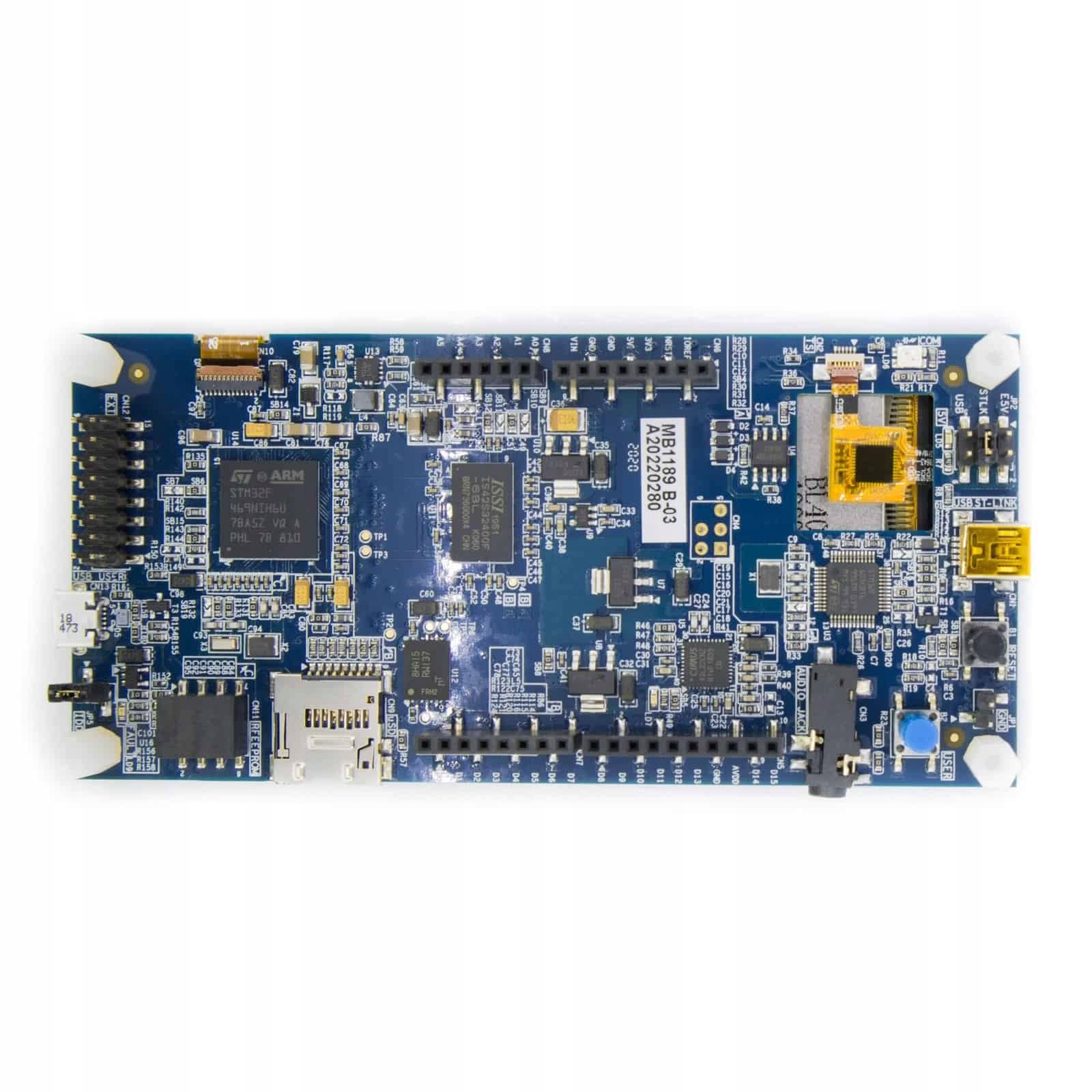

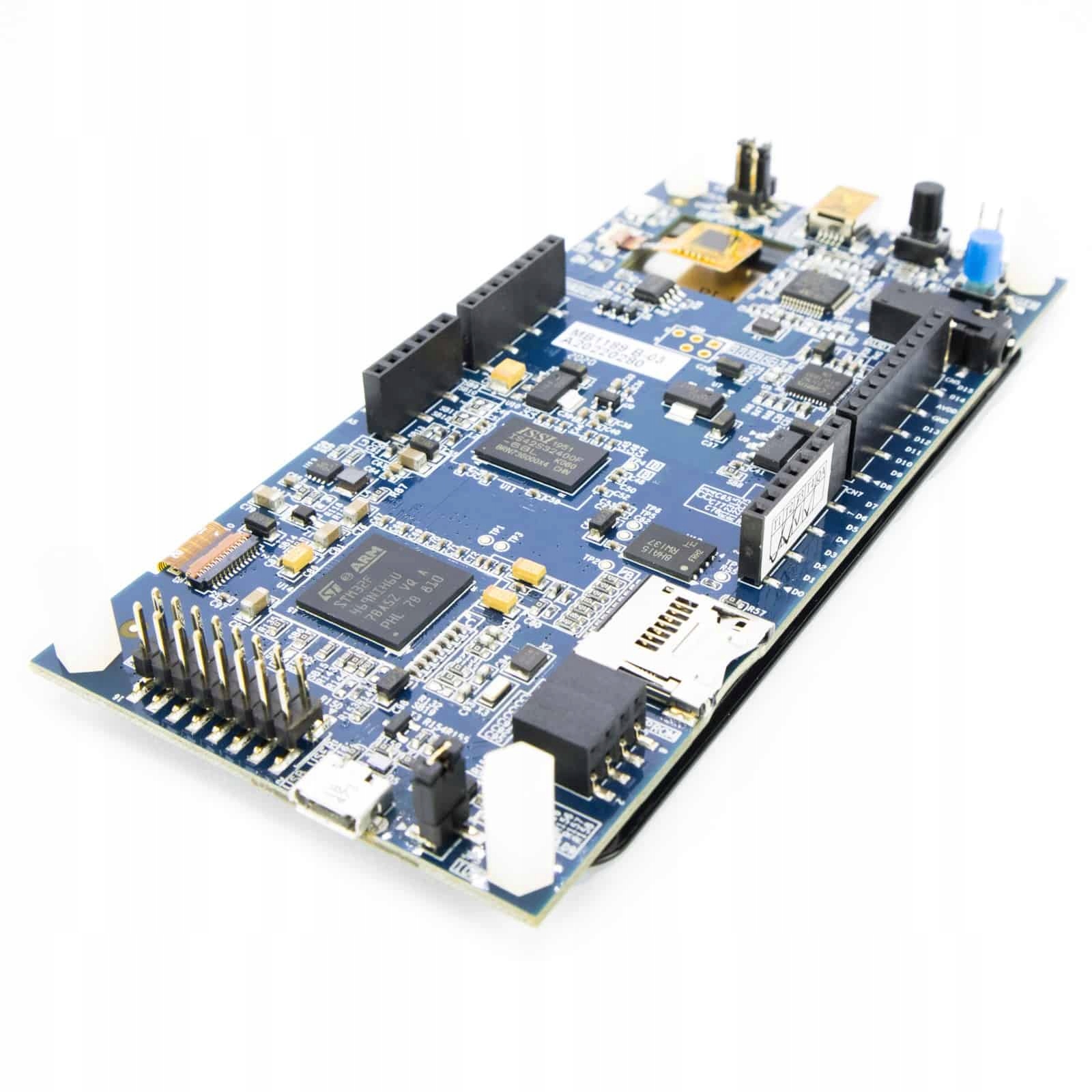

stm32f469i -disco - STM32F4 Discovery с сенсорным дисплеем

Discovery STM32F469i-Disco Set-отличный выбор для разработки мультимедийных устройств. Это позволяет невероятно сильному микроконтроллеру с несколькими мультимедийными интерфейсами и графическим ускорителем Chrome-At

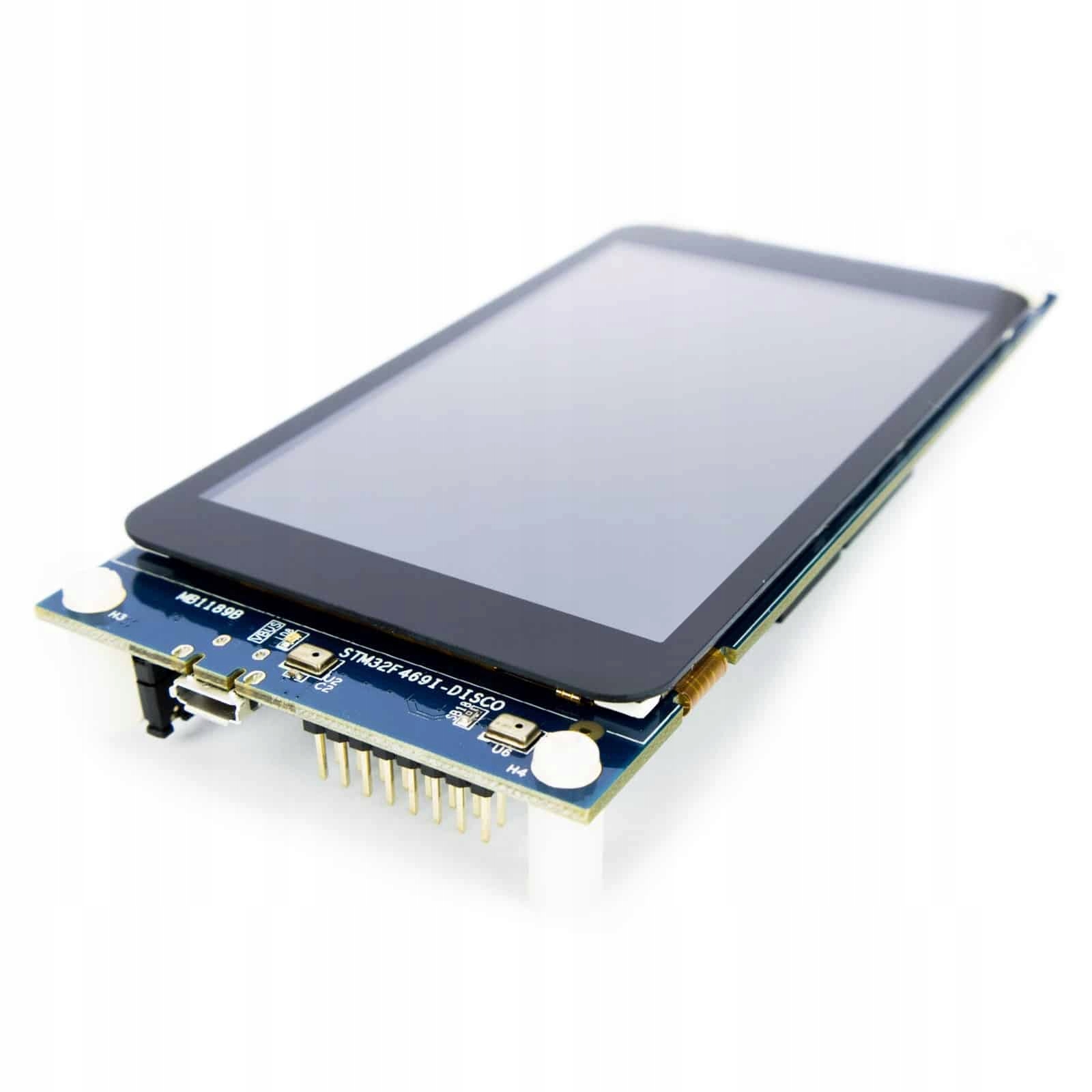

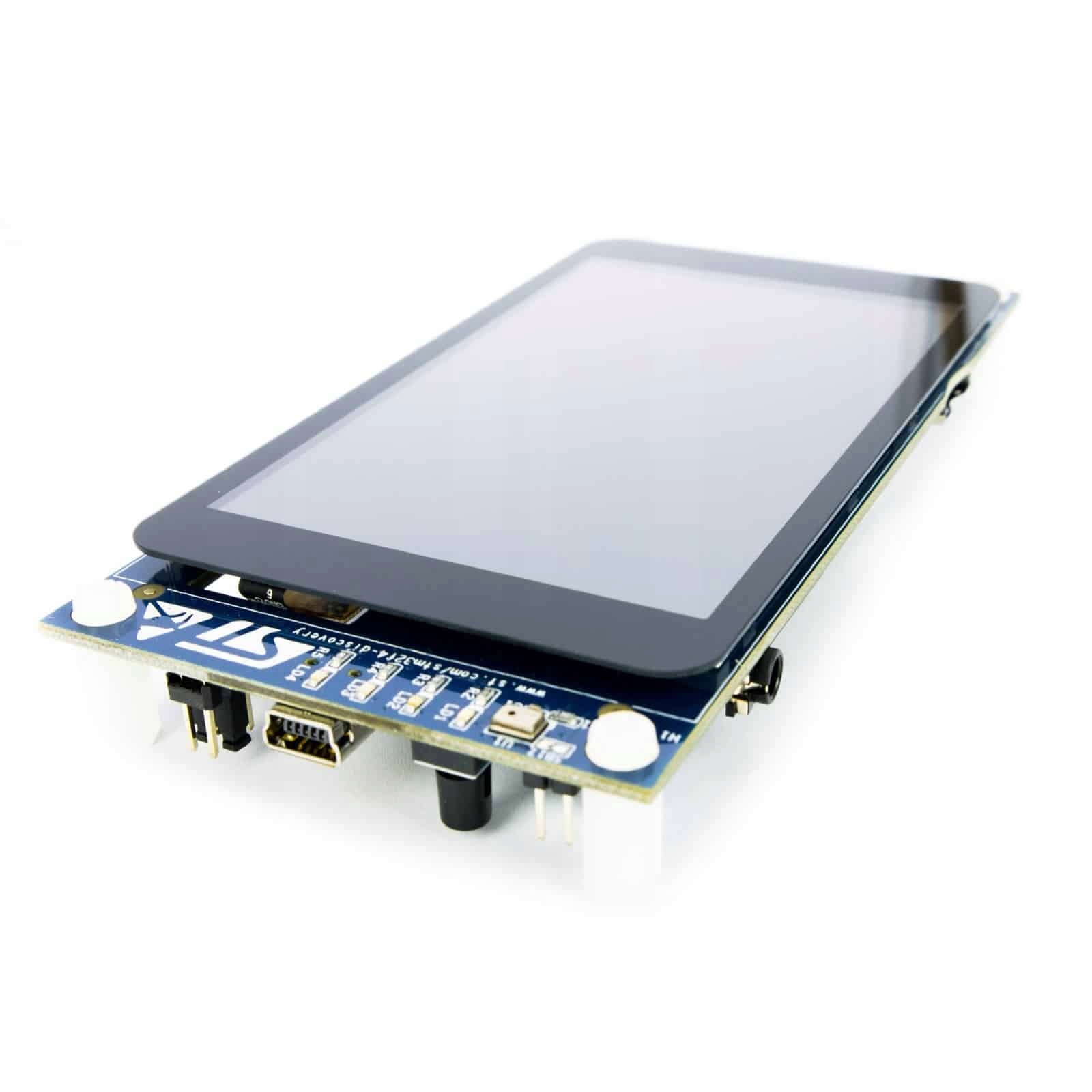

На тарелке есть сенсорный дисплей TFT с интерфейсом MIPI

Плитка имеет интегрированный программист ST-Link/V2

Пластин также имеет место для разъема в соответствии с Arduino Uno R3, благодаря тому, что вы можете легко расширить набор с помощью дополнительных компонентов

Вам понадобится микро -кабель USB для связи с плиткой

Параметры

• Микроконтроллер stm32f469nih6
• Arm® Cortex®-M4 Core, 2 МБ Flash, 384 КБ ОЗУ
• Основная частота Макс: 180 МГц
• 1 x usb otg fs/hs
• 1 x usb otg fs
• 3 x 12-битный ADC
• 2 x 12-битный DAC
• 1 x Датчик температуры
• Timerers 32-битный и 16-битный, моторный контроль
• 2 x sdmmc, 6 x spi (двойной Quad Spin) 3 x i2c, 2 x i2s, 2 x can, 1 x ethernet, 4 x usart, 4 x uart lin, 1 x sai
• Интерфейс камеры
• mipi-dsi
• TFT LCD -контроллер
• trng
• контроллер сенсорного зондирования
• fmc/sram/nor/nand/cf/sdram
• Art Accelerator ™
• Chrome-Art Accelerator ™
• 4 -дюймовый цветовой дисплей TFT 800x480 PX, интерфейс MIPI DSI, емкостная сенсорная панель
• Аудиокодек для интерфейса SAI с выводом наушников Джека
• 3 mems microphones
• разъем карты microSD
• Illie of i2c расширения
• 4m x 32bit sdram
• 128 MBIT QUAD-SPI или FLASH
• Кнопка сброса
• Кнопка пробуждения
• 4 красочных пользовательских светодиодов
• USB -разъем Otg fs
• Arduino® Uno R3 Connector
• Питание
• Micro USB
• Внешний
• программист ST-Link/V3E на табличке
• Широкая поддержка различных идей: IAR ™, KEIL®, GCC IDEES, ARM® MBED ™
• Припаянная выходы Goldpin для контактов ввода/вывода
• плитка в соответствии с Arm Mbed

Полезные ссылки

• Описание плитки на веб -сайте ST
• Описание микроконтроллера на веб -сайте ST
• Плитка пользователя
