СТОЛ ПЕРЕКЛЮЧАННЯ 150мм
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 7
Просматривая «СТОЛ ПЕРЕКЛЮЧАННЯ 150мм», вы можете быть уверены, что данный товар из каталога «Держатели и приспособления для крепления» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

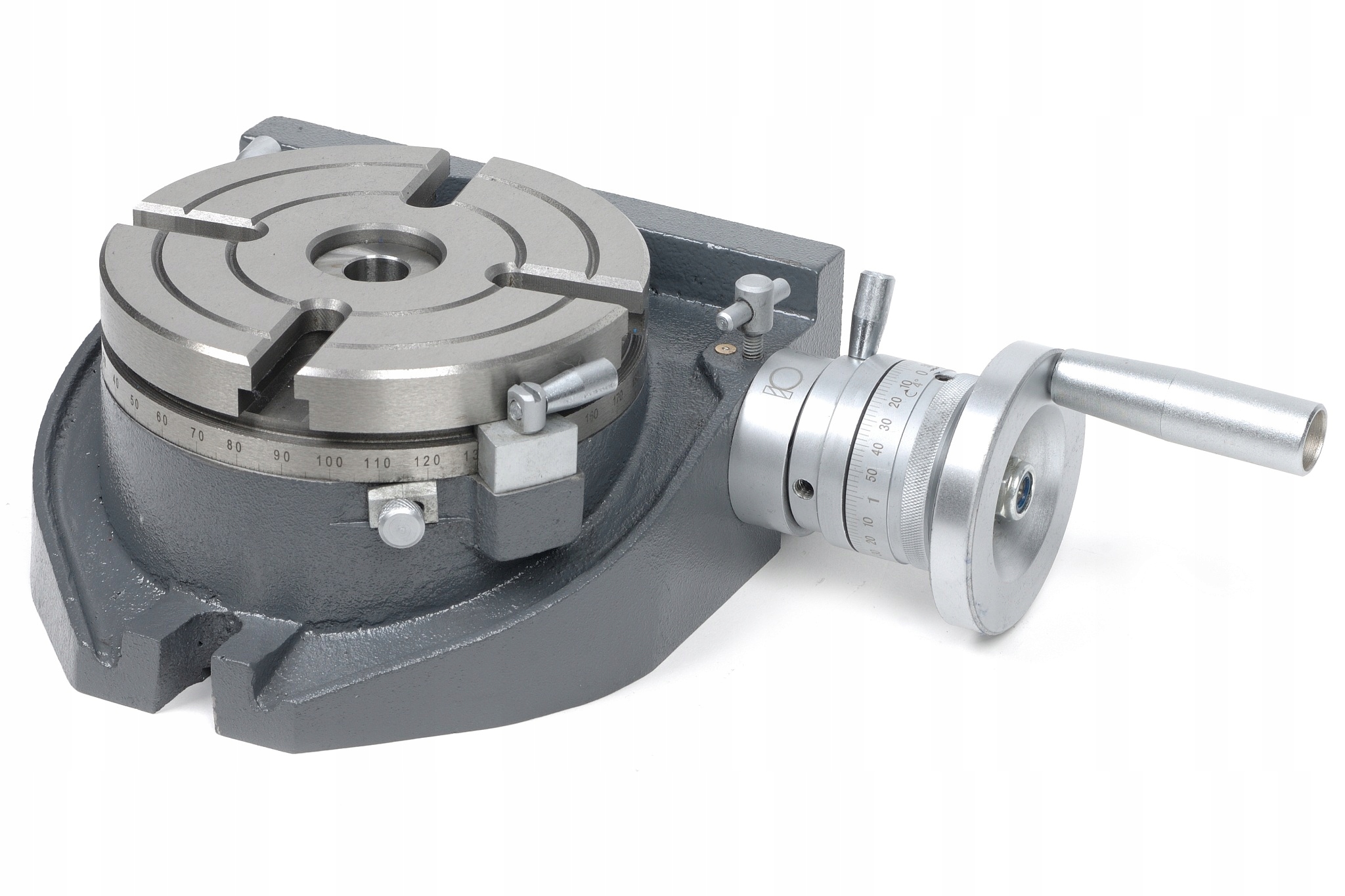

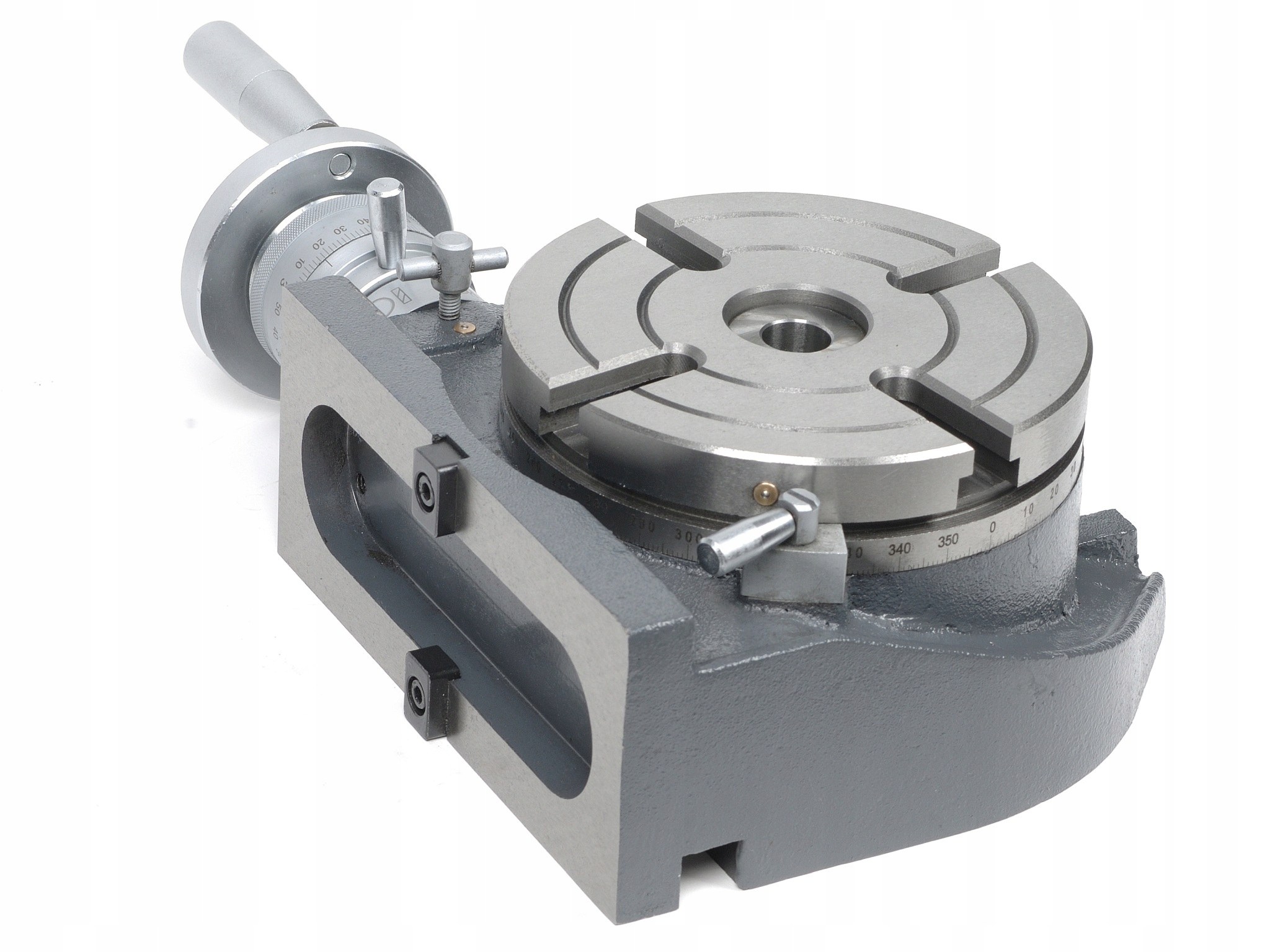

ПОВОРОТНЫЙ СТОЛ РАЗДЕЛЕНИЯ МОДЕЛИ: HV6 RT150
(монтажные кронштейны в комплекте)
Применение:
- Для фрезерования криволинейных поверхностей при ротационном фрезеровании
- Устанавливается горизонтально с задней бабкой, угловое деление позволяет изготавливать детали сложной формы.
Заготовка монтируется в специальный держатель, расположенный на поворотном столе, или без держателя непосредственно на станке. поворотный стол.
- Для фрезерования плоских поверхностей под углом
- Для фрезерования с угловым делением

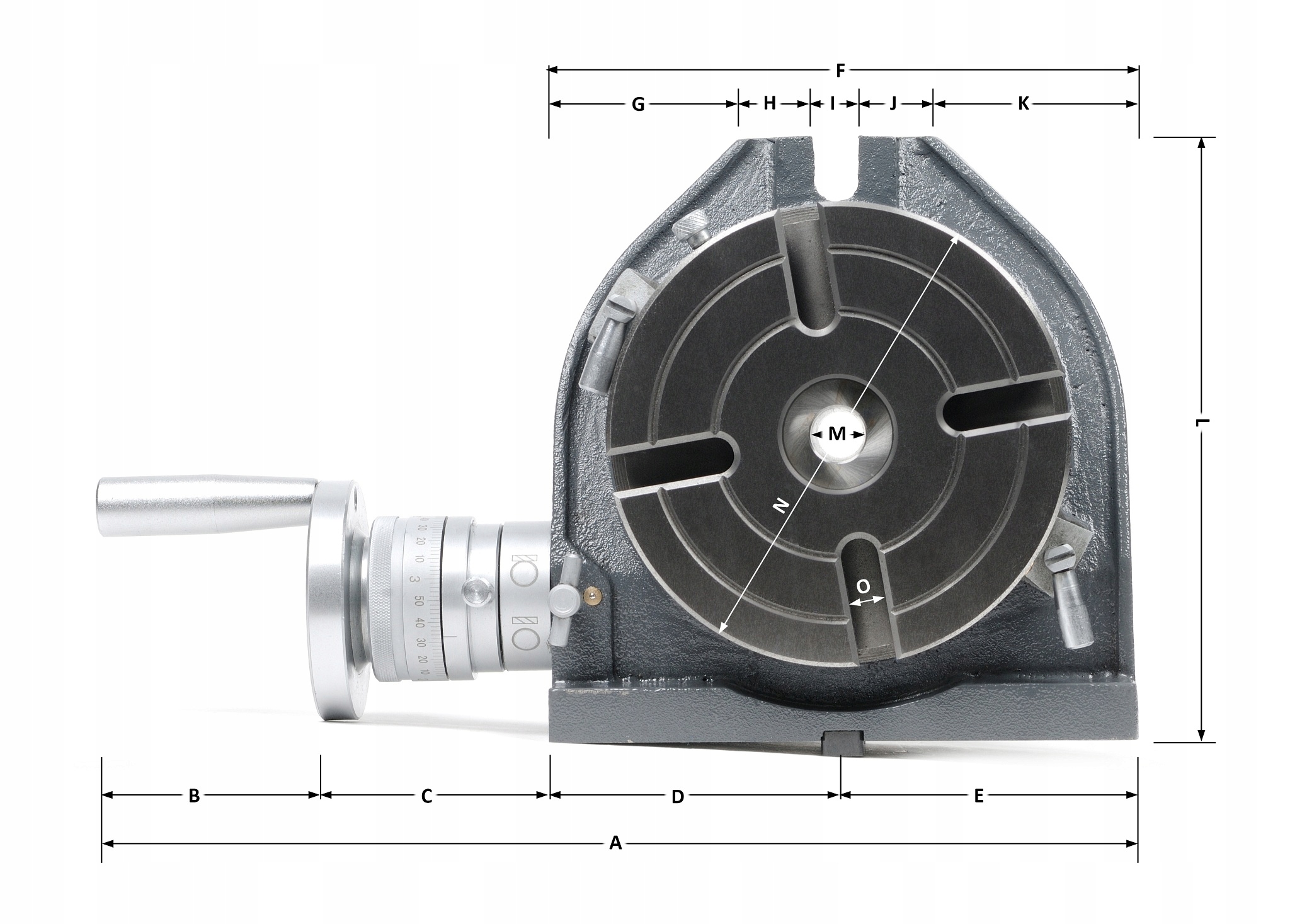

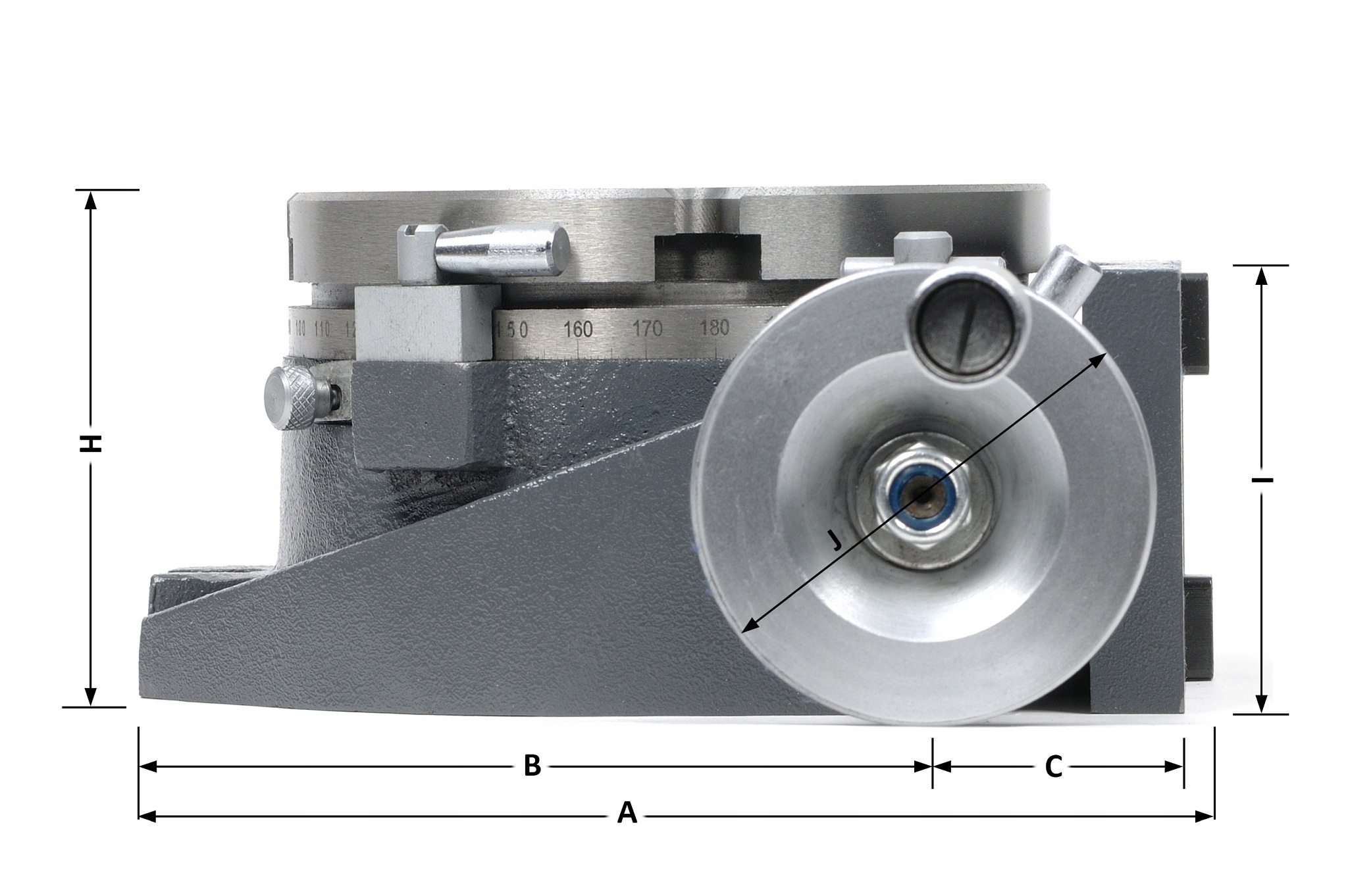

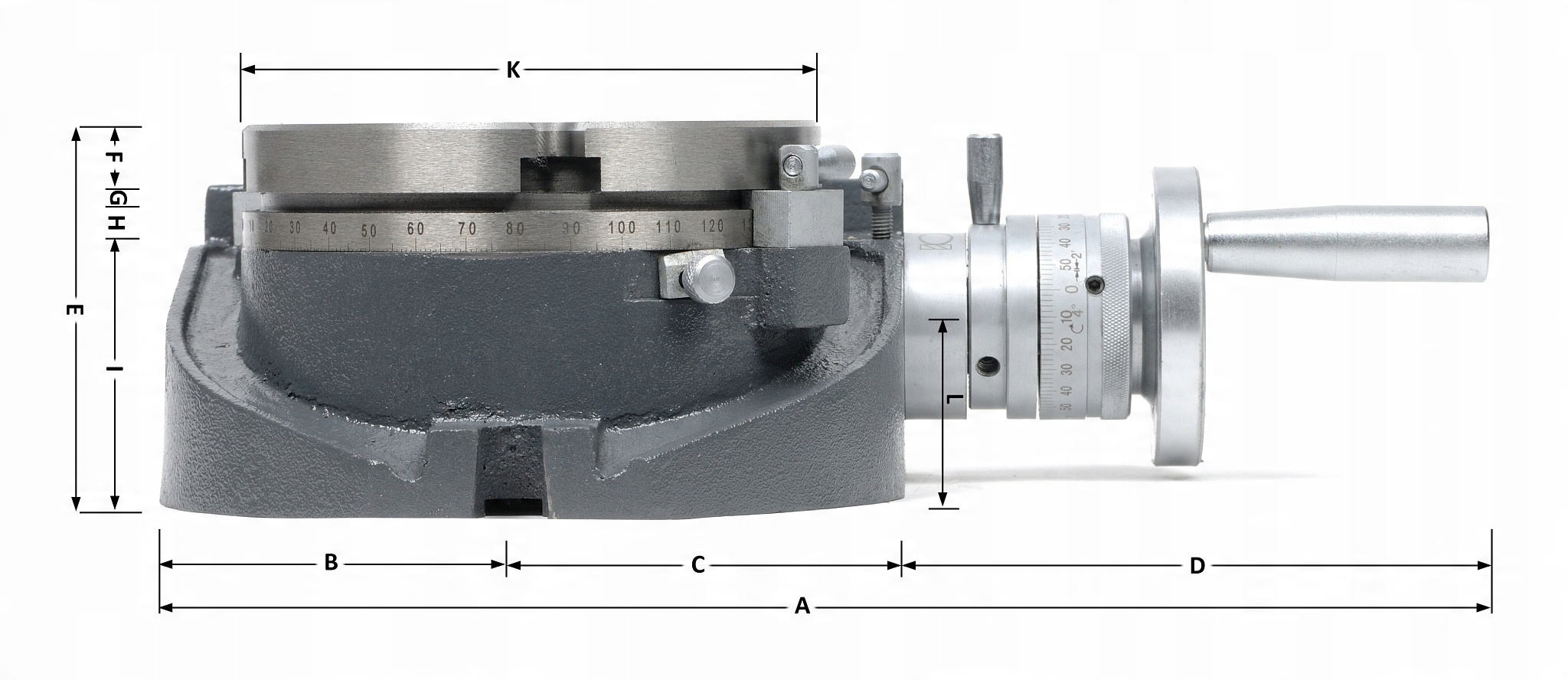

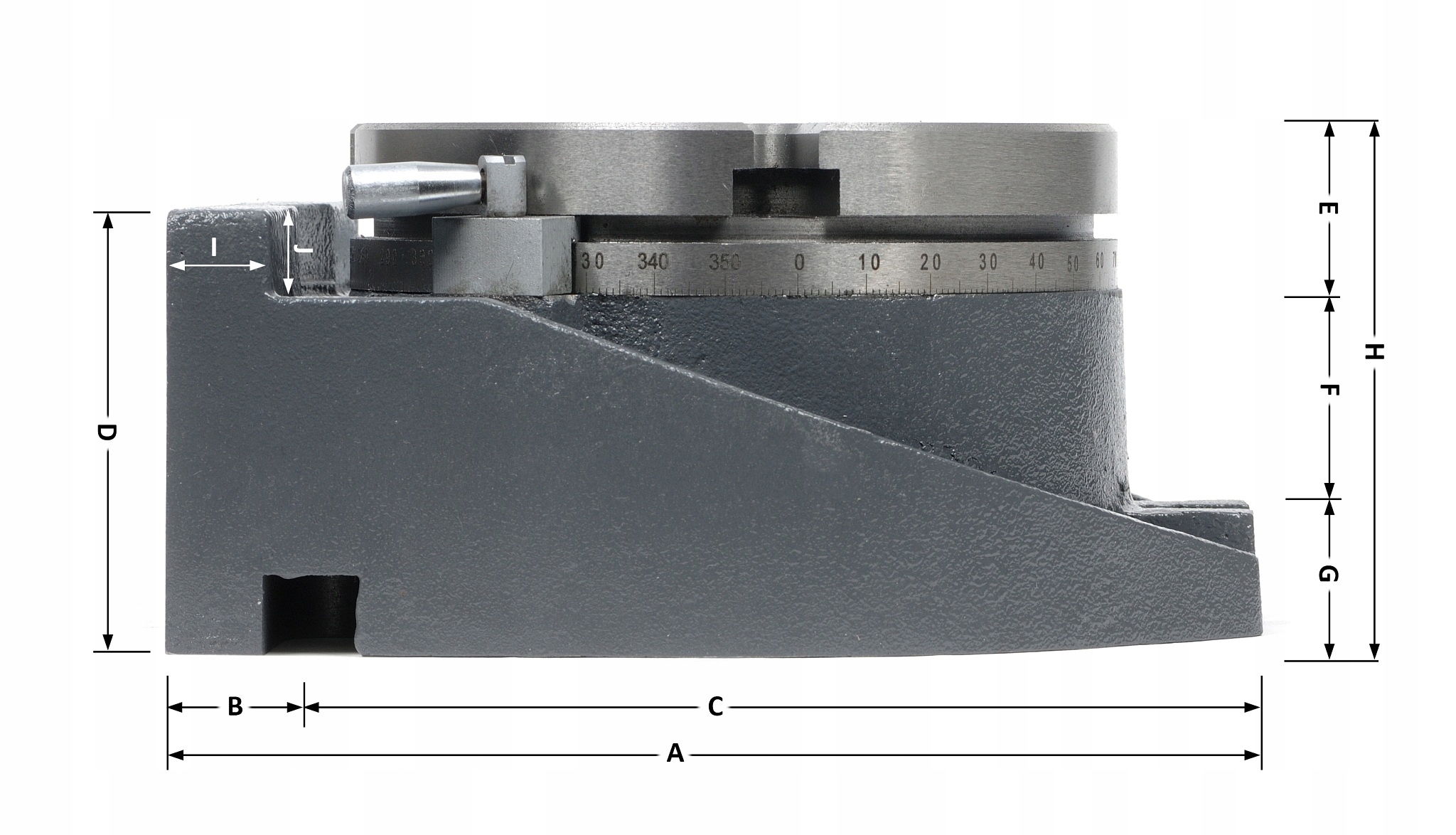

Технический чертеж и таблицу с размерами можно получить находится в фотогалерее.

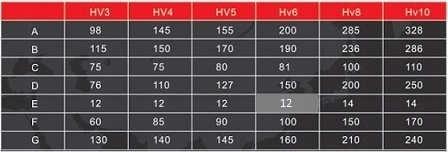

b>Найдите символ HV6 в таблице.
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Диаметр стола: 150 мм;
Т-образный паз: 12 мм;
Конус Морзе: MK2;
Угловое расстояние между шпоночными пазами : 90°
Деление червячной передачи: 1
Передаточное число червячной передачи: 1:90
Угол вращения: 360°
Точность нанесения лака : 2 фута

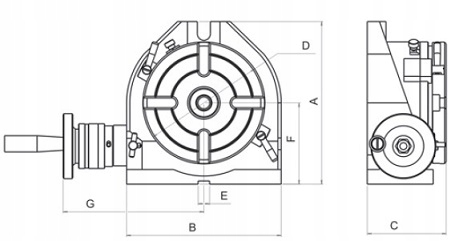

РАЗМЕРЫ
A – 201 мм
B – 155 мм
C – 46 мм
H – 97 мм
I – 81 мм
J -80 мм

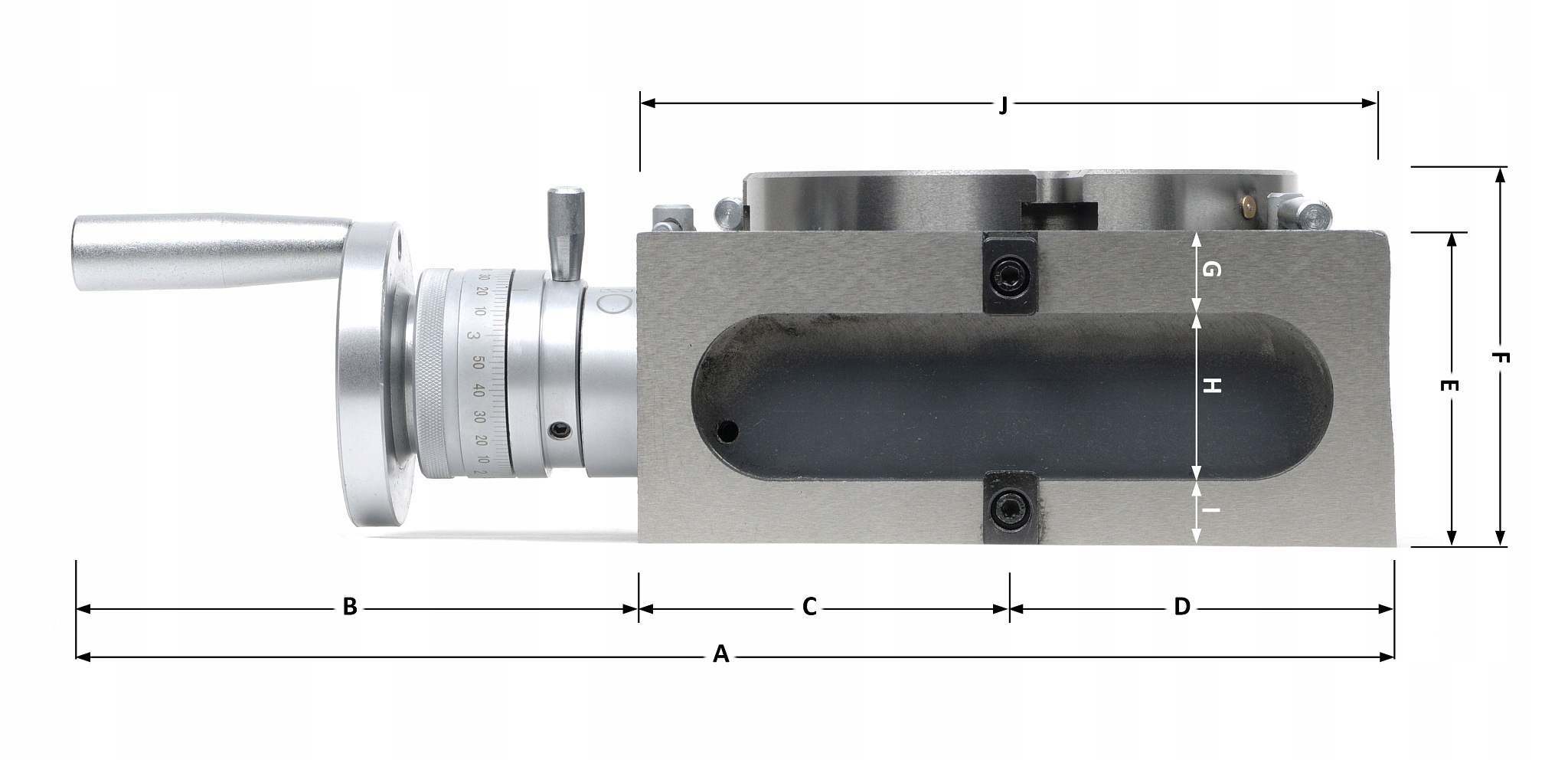

A – 340 мм
B – 150 мм
C – 95 мм
D – 95 мм
E – 81 мм
F – 97 мм
G – 20,5 мм
H – 43 мм
I – 17,5 мм
J – 191 мм
A – 340 мм
B – 95 мм
C – 95 мм
D – 150 мм
E – 97 мм
F - 17 мм
G - 5 мм
H - 10 мм
I - 65 мм
K - 150 мм
Д – 42 мм
А – 340 мм
Б – 72 мм
C – 78 мм
Д – 95 мм
Е – 95 мм
F-190 мм
Г-62,5 мм
В – 25 мм
Я - 15 мм
J -25 мм
К – 62,5 мм
Д -201 мм

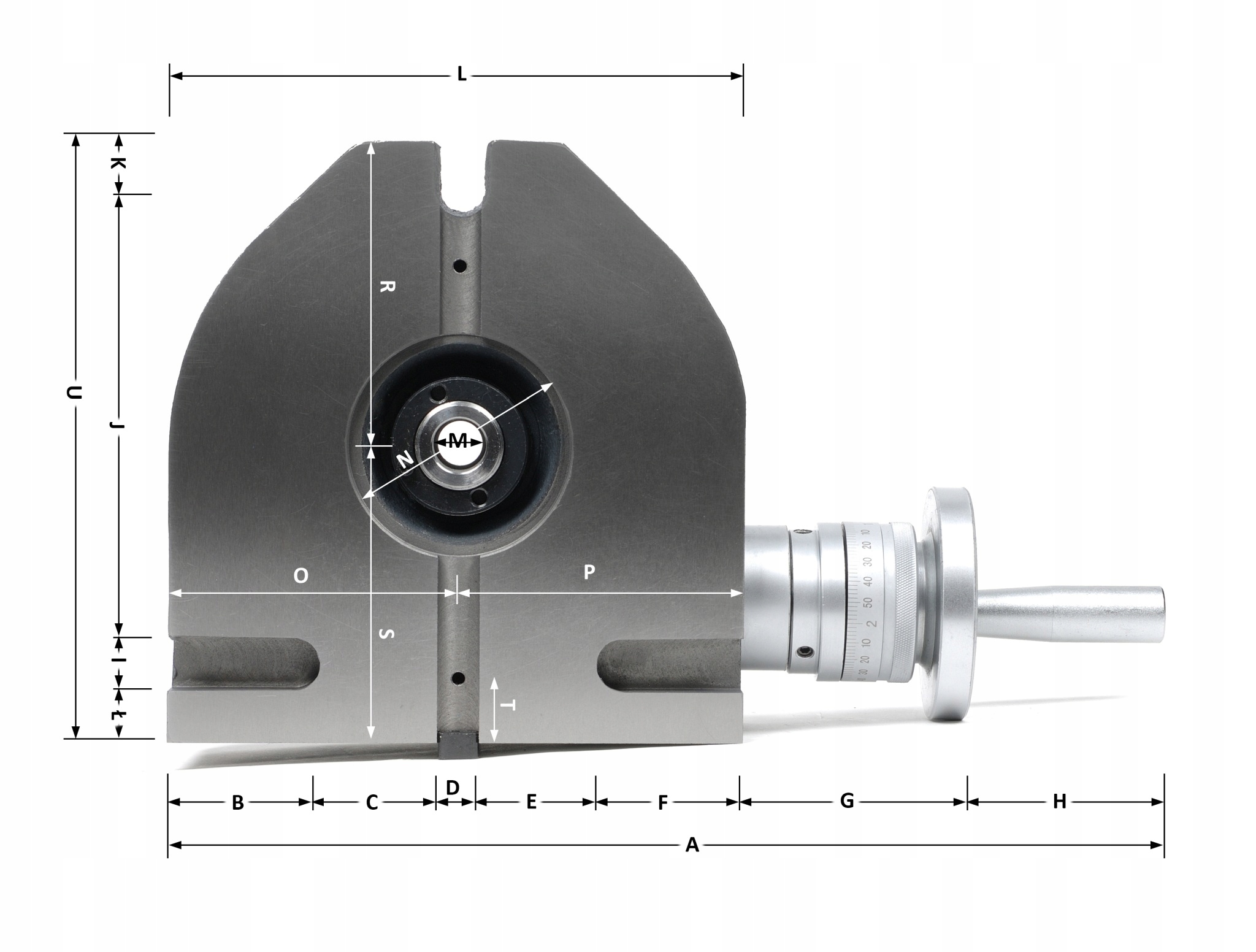

A – 340 мм
B – 49 мм
C – 39 мм
D – 14 мм
E – 39 мм
F – 49 мм
G – 78 мм
H – 72 мм
I – 18 мм
J – 142,5 мм
p>
К - 23мм
L - 190мм
М - 18мм
Н - 74мм
О -95мм
p>
П- 95мм
R- 101мм
S- 100мм
Т- 20мм
Ł-17,5 мм
U- 201 мм
A – 201 мм
B – 26 мм
C – 175 мм
D – 81 мм
E – 32 мм
F – 42 мм
G – 23 мм
H – 97 мм
