STP ELMES - КОНТРОЛЛЕР ВОРОТ С МОТОРОМ 230В

(Предложение распространяется на Контроллер без пультов дистанционного управления)

Устройство предназначено для дистанционного управления воротами с приводом от однофазного асинхронного двигателя переменного тока напряжением 230 В, обеспечивающего работу в двух направлениях. Имеет следующие функции:

• радиопередача с использованием переменного кода KEELOQ, обеспечивающая высокий уровень безопасности;
• супергетеродинный радиоприемник;
• взаимодействие с все пульты в диапазоне 433,92 МГц производства Elmes Elektronik,
• память пульта: 112;
• управление одной или двумя кнопками пульта:

  одна - кнопка пульта управляет воротами в цикле: ОТКРЫТЬ-СТОП- ЗАКРЫТЬ-СТОП-ОТКРЫТЬ…;

  две — первая кнопка на пульте управляет воротами в цикле: ОТКРЫТЬ-СТОП-ОТКРЫТЬ…, вторая кнопка в цикле: ЗАКРЫТЬ-СТОП-ЗАКРЫТЬ…

• управление одним проводным выключателем в цикле: ОТКРЫТЬ-СТОП-ЗАКРЫТЬ-СТОП-ОТКРЫТЬ…;
• доступна специальная версия, управляемая двумя проводными переключателями, один в цикле ОТКРЫТЬ-СТОП-ОТКРЫТЬ (подключен к входу WR), второй - ЗАКРЫТЬ-СТОП-ЗАКРЫТЬ (подключен к входу СТОП);
• 4 режима работы

ОПИСАНИЕ РЕЖИМОВ РАБОТЫ:

1. Ручной режим - после нажатия кнопки пульта ворота запускаются. Еще одно нажатие останавливает ворота. После открытия ворота не закрываются автоматически – закрытие происходит после нажатия кнопки пульта.

2. Режим самозакрывания – после нажатия кнопки пульта ворота запускают цикл: ОТКРЫТЬ – ПАУЗА – ЗАКРЫТЬ. Нажав кнопку дистанционного управления, ворота можно остановить в любой момент. Если ворота откроются полностью, они автоматически закроются по истечении времени ПАУЗЫ. Нажатие кнопки пульта во время ПАУЗЫ останавливает обратный отсчет, а повторное нажатие закрывает ворота.

3. Режим парковки 1 – после нажатия на пульт ворота ворота запускают цикл: ОТКРЫТЬ – ПАУЗА – ЗАКРЫТЬ. Нажатие на пульт во время открытия ворот не вызывает никакой реакции, а во время отсчета ПАУЗЫ - начинает отсчет с начала. Нажатие пульта во время закрытия останавливает ворота, и через 1 секунду начинается весь цикл: ОТКРЫТЬ – ПАУЗА – ЗАКРЫТЬ снова. В этом режиме ворота управляются 1 кнопкой на пульте.

4. Режим парковки 2 (с возможностью остановки) - после нажатия кнопки пульта ворота запускают цикл: ОТКРЫТЬ - ПАУЗА - ЗАКРЫТЬ, но в отличие от режима парковки 1, нажатие кнопки пульта во время движения ворот движение останавливает его. Еще одно нажатие снова запускает весь цикл открытия. Нажатие кнопки пульта во время обратного отсчета ПАУЗЫ останавливает обратный отсчет, а повторное нажатие запускает обратный отсчет ПАУЗЫ с начала. В этом режиме ворота управляются одной кнопкой на пульте.

• автоматическое закрытие по истечении запрограммированного времени ПАУЗЫ (1сек..4мин), возможность сокращения ПАУЗЫ по сигналу фотоэлемента;
• работа с НО или НЗ концевыми выключателями (нормально разомкнутыми или нормально разомкнутыми или нормально закрытый);
• запрограммированное время работы двигателя, позволяющее работать с приводами, не оснащенными концевыми выключателями;
• работа с фотоэлементом НЗ с нормально закрытым выходом;
• автоматическое открытие ворот после нарушения фотоэлементов при закрытии;
• защитный вход СТОП, блокирующий движение ворот в обоих направлениях;
• два режима работы ламп:

  сигнальная лампа – мигает во время ворот движение: медленнее при открытии, быстрее при закрытии,

  лампа освещения - горит постоянно;

• дополнительный независимый релейный выход NO/NC, управляемый отдельной кнопкой дистанционного управления, можно включать на запрограммированное время или постоянно.
• функция, облегчающая монтаж – возможность изменения направления движения ворот и концевых выключателей с помощью перемычек

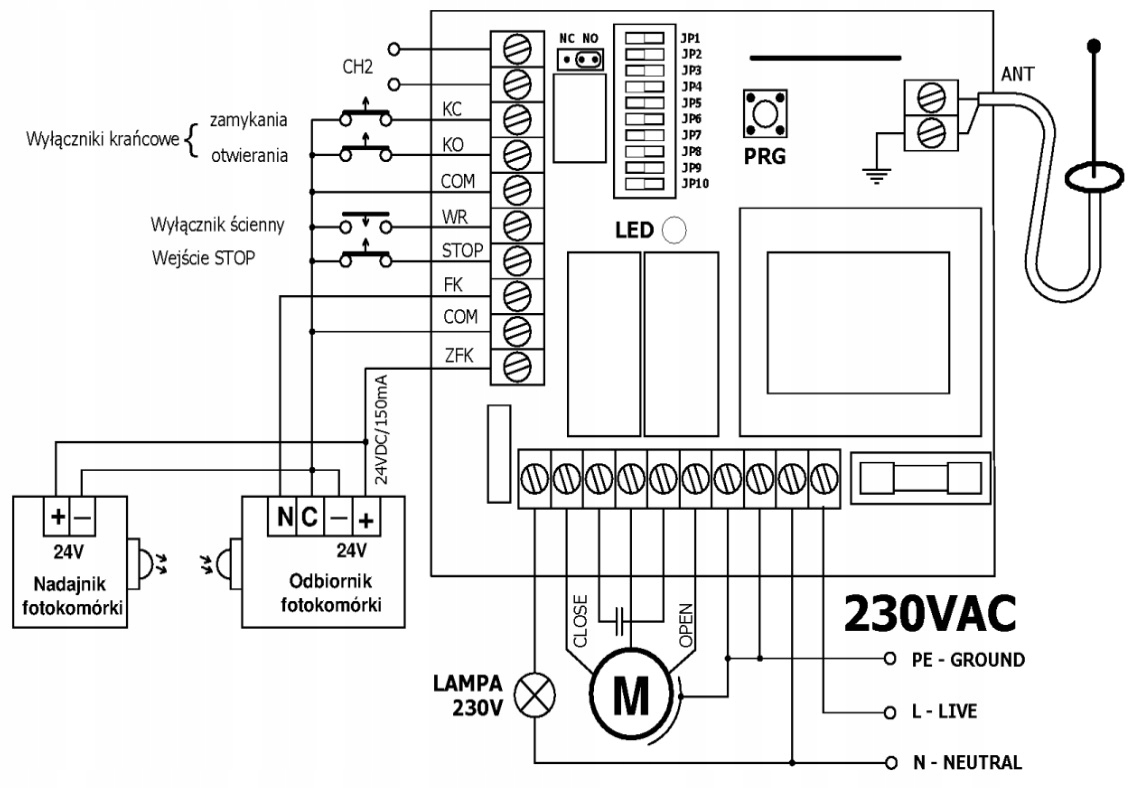

Технические характеристики:

• питание: 230В переменного тока; потребляемая мощность: макс. 4 ВА.
• Выходы реле двигателя: 2x NO, макс. 16А/250В переменного тока
• Мощность лампы: макс. Релейный выход CH2 5A/250VAC
• CH2: NO или NC (переключается перемычкой), гальванически изолирован; допустимая нагрузка: 1 А/24 В постоянного тока или 0,5 А/125 В переменного тока; время активации выхода от 0,5 с до 2 мин.
• Выходная мощность фотоэлемента: 24 В постоянного тока, макс. 150 мА, защищен полимерным предохранителем.
• Вход фотоэлемента типа NC (нормально закрытый).
• Вход безопасности STOP типа NC (нормально закрытый).
• Концевой выключатель типа NC. входы NC (нормально закрытый) или NO (нормально открытый)
• время работы двигателя: 1 с – 4 мин, общее для закрытия и открытия
• время ПАУЗЫ: 1 с – 4 мин< /li>
• Время ПАУЗЫ: 1 с – 4 мин
• li>
• Рабочая температура: -20 градусов С ... +40 градусов С
• Электропитание: 230 В переменного тока.
• Потребляемая мощность: макс. 4VA
• Расстояние между монтажными отверстиями: диам. 3 мм, 85 х 80 мм.
• размеры: 95 х 90 х 34 мм.

Пульты дистанционного управления, совместимые с контроллером STP Elmes:

UMB100HT,

DWB100HT,

CH4HT,
