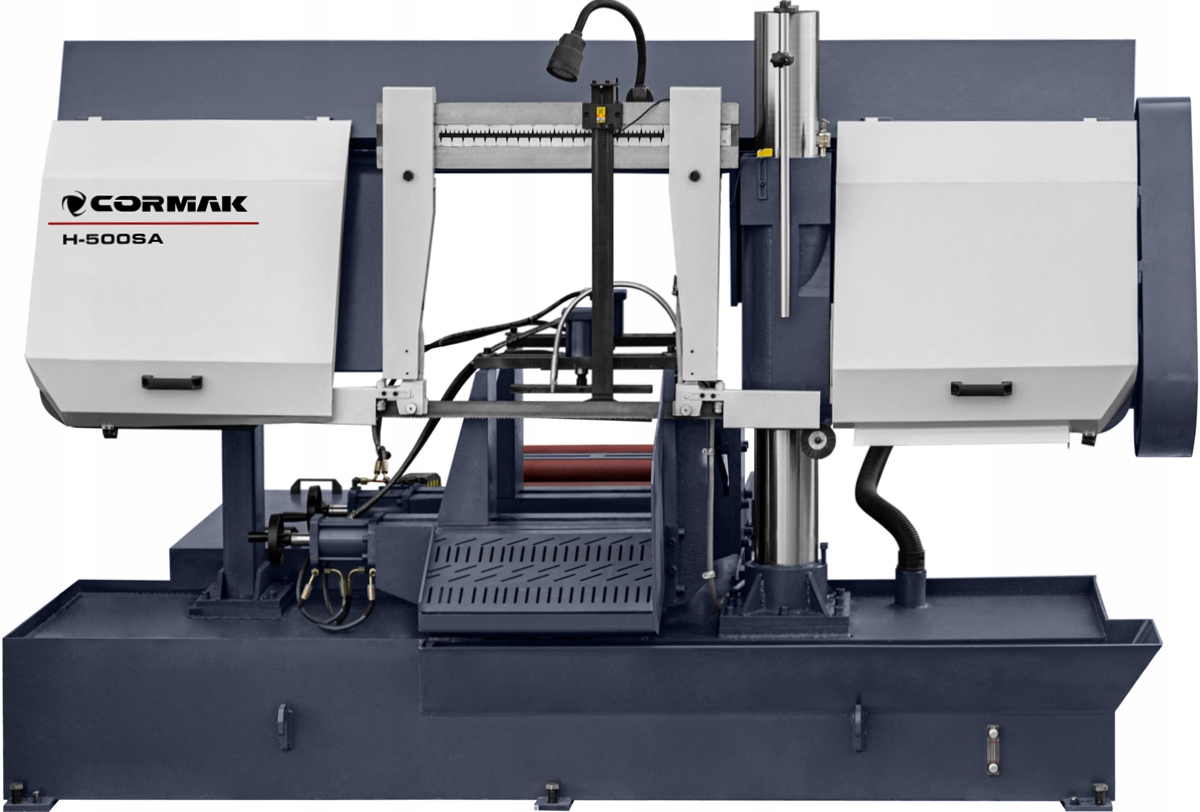

Автоматический станок для резки колонных лент

CORMAK H-500SA

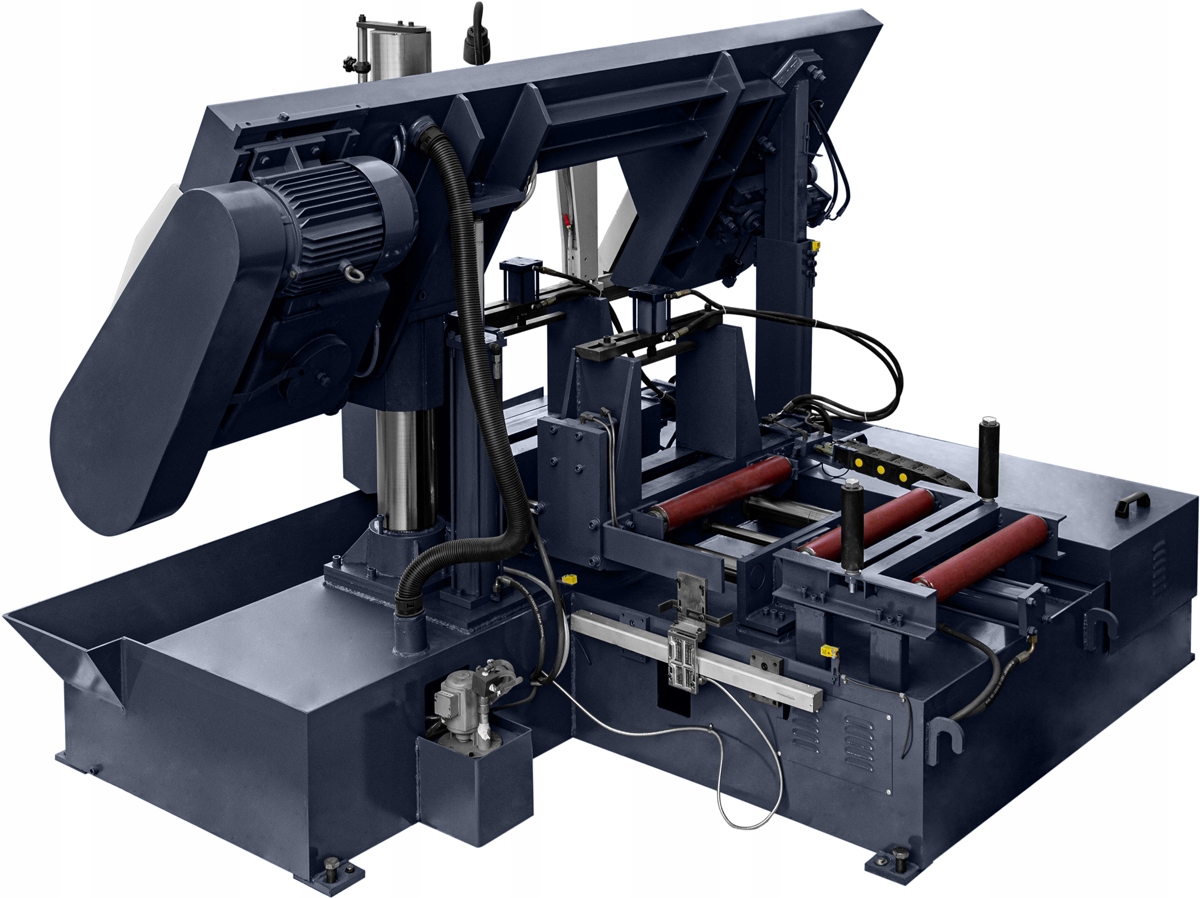

Машина для резки колонных лент CORMAK H-500 SA представляет собой высокопроизводительный станок для автоматической резки прутков, труб и профилей из стали, чугуна и цветных металлов. Прочный корпус и прочная рама пилы в сочетании со столбчатой ​​конструкцией обеспечивают превосходную жесткость и исключительный уровень устойчивости в процессе резки даже самых сложных металлов.

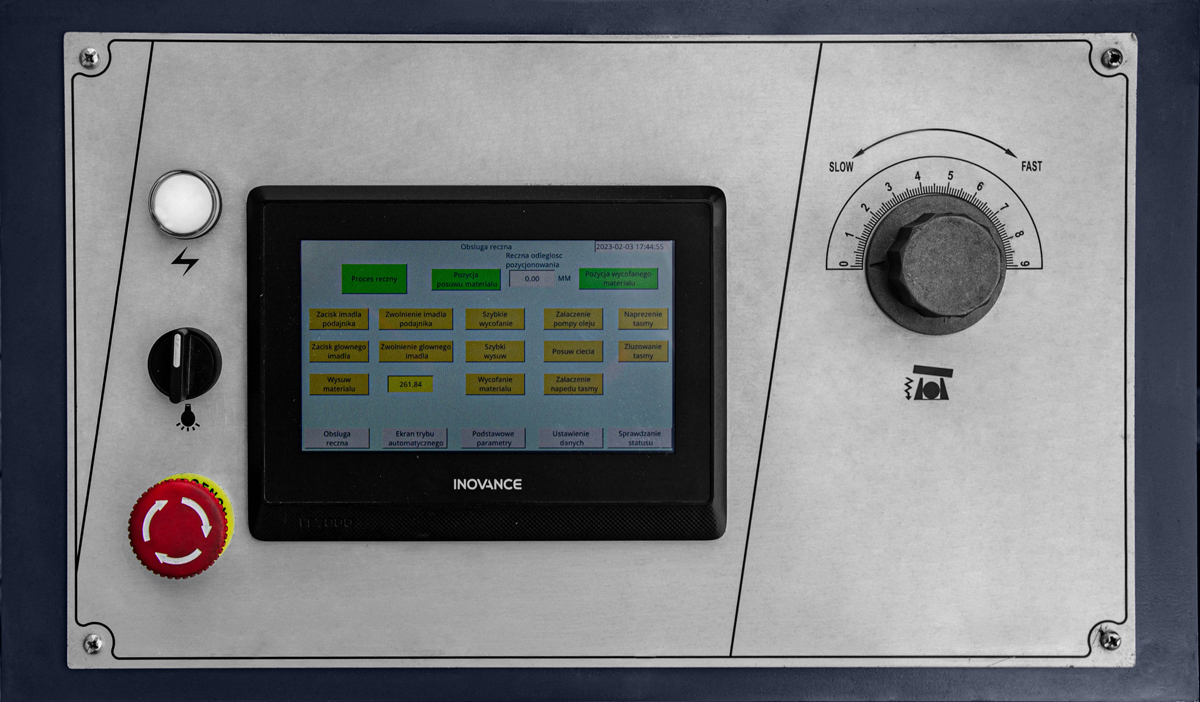

Раскройный станок оснащен ПЛК-контроллером и простым в использовании сенсорным экраном.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Диапазон резки: Ø500 или 500 х 500

Лента: 5550 х 41 х 1,3 мм

Скорость резки: 40/60/80 м/мин.

Двигатель: 5,5 кВт

Гидравлическая мощность: 1,5 кВт

Насос охлаждающей жидкости: 0,09 кВт

Натяжение ремня: гидравлическое

Ход питателя: 500 мм

Грузоподъемность: 3 Т

Высота стола: 600 мм

Размеры: 2900 х 2200 х 1900 мм

Вес: 2400 кг

Резак позволяет резать в ручном и автоматическом режиме.

Ручной режим позволяет выполнять все операции вручную с рабочего стола устройства.

Автоматический режим – после включения станка весь цикл резки, т.е. установка отрезаемой детали в тиски, перемещение ее на определенный размер к режущей ленте, опускание режущего рычага и подъем его на нужную высоту после завершения резки, происходит без необходимости участия оператора.

На панели управления задаются такие параметры резки, как количество штук вырезаемых деталей, их размеры, скорость режущей ленты, скорость падения рычага. Устройство автоматически останавливается при завершении серии резов, обрыве режущего ремня или обнаружении другой неисправности системой управления отрезного станка.

Корпус станка изготовлен из чугуна и установлен на жесткой трехмерной пластинчатой ​​конструкции корпуса. Внутри корпуса расположены: гидроблок, бак СОЖ с насосом и механизм подачи стружки. Стальная конструкция рамы наклонена под углом 3 градуса по отношению к поверхности подающего стола, что особенно выгодно при резке прямоугольных элементов и профилей.

Привод режущей ленты на основе двигателя с инверторным управлением обеспечивает плавное регулирование в широком диапазоне скоростей. Гидравлическое натяжение ремня обеспечивает оптимальные условия его эксплуатации. Если пила сломается, станок автоматически остановится. Точное ведение ремня обеспечивают направляющие, состоящие из направляющих подшипников и вставок из спеченного карбида. Подвижная головка, направляющая ленту, регулируется в зависимости от размера разрезаемого материала, что обеспечивает повышенную стабильность работы ленты. Максимальные параметры резки и увеличенный срок службы пилы обеспечиваются системой охлаждения и щеткой для очистки.

Гидравлически принудительное опускание стрелы регулируется в широком диапазоне с помощью точного дроссельного клапана. Система быстрой подачи позволяет сократить время резки отдельных элементов.

Гидравлическая система подачи материала обеспечивает полностью автоматический цикл работы станка. Контроллер, оснащенный ЖК-дисплеем, позволяет программировать работу пилы, сигнализирует об окончании материала, сообщает об ошибках и сообщает о количестве срезов по истечении запрограммированного времени. Максимальная длина подачи материала за один ход составляет 500 мм с точностью +/- 0,2 мм за ход.

Инновации и производство полуавтоматических и автоматических серийных отрезных станков CORMAK в соответствии с нормами и стандартами, соответствующими сертификатам ISO:90001 и ISO:140001, гарантируют безопасность, качество и надежность продукции. Использование двигателей, лицензированных известным и уважаемым на мировом рынке производителем, одним из мировых лидеров, компанией ABB, гарантирует долгую и безотказную работу.
