MA18678/50P-M16-45

Морские виброизоляторы типа MA18678/50P

B x C (мм): 186 x 78

H ( мм ): 50

E (мм): 140

G: M16

Макс. нагрузка (Н): 1200

Прогиб (мм): 5

Руководство по простому выбору виброизоляторов

1. Определить общую массу устройства и количество точек опоры (виброизоляторов).

2. Рассчитайте вес каждого виброизолятора (учтите, что вес может быть распределен неравномерно).

3. Определите скорость вращения устройства или частоту вибрации.

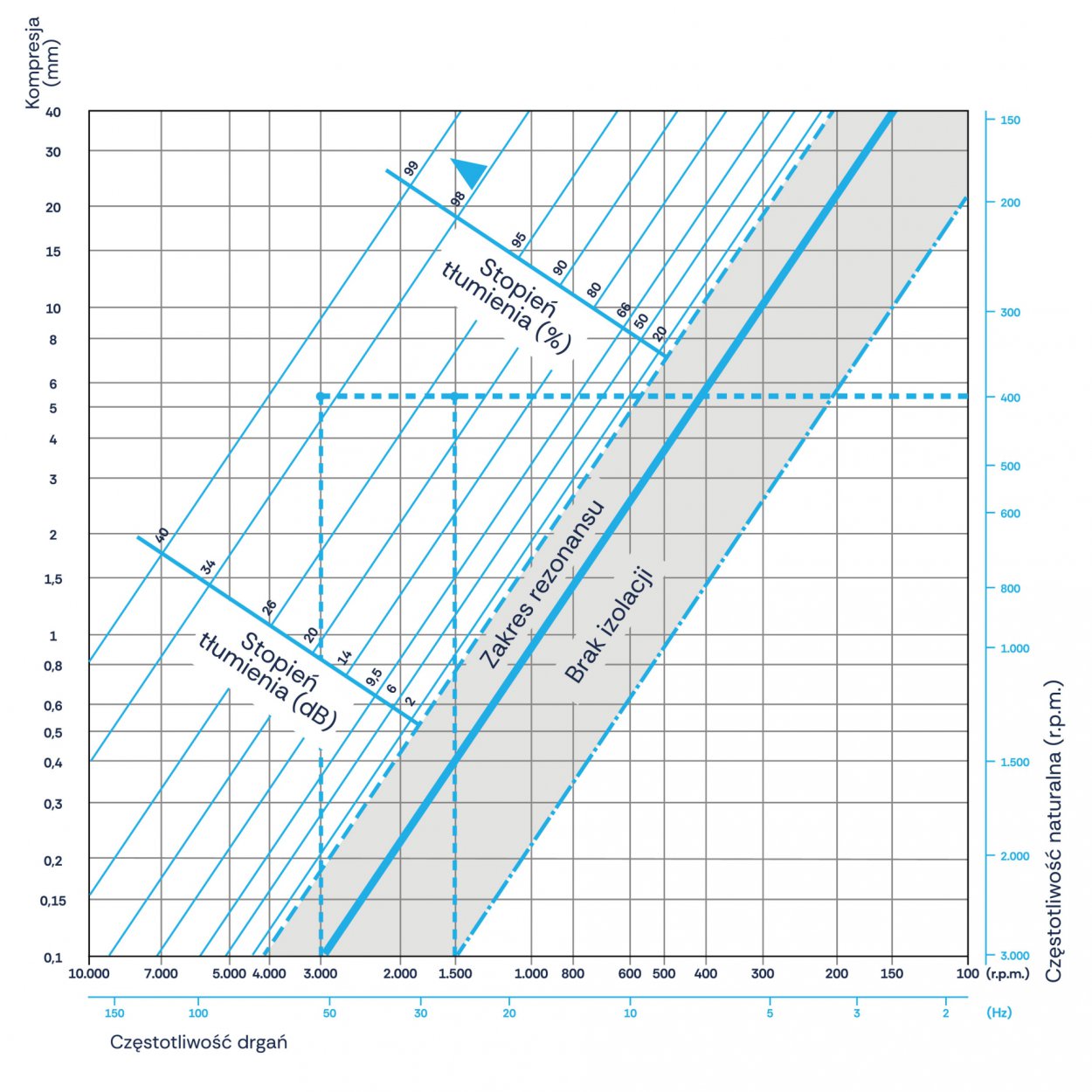

4. Проверьте статический прогиб виброизолятора и сравните его с таблицей ниже.

СкоростьНеобходимая степень гашения вибрации в %

Вращение70% 80% 90%

1000 об/мин 4,0 мм 5,4 мм 10 мм

1500 об/мин 1,8 мм 2,5 мм 4,5 мм

3000 об/мин 0,5 мм 0,7 мм 1,2 мм

5. В зависимости от нагрузки подберите подходящий тип виброизолятора с учетом: является ли оборудование мобильным или статическим, требований к оборудованию при монтаже.

6. Убедитесь, что все устройства, поддерживающие оборудование, такие как выхлопные трубы, трубопроводы, электрические кабели, свободно подсоединены к изолируемому устройству, чтобы оборудование могло свободно перемещаться.

Изначально морские виброизоляторы типа MA разработаны для морской отрасли и используются для установки судовых двигателей, поэтому очень прочны (способны выдерживать давление гребного винта ) и отказоустойчивость. Судовые виброизоляторы благодаря своей долговечности и безопасности применения получили большую популярность и широкое применение в других отраслях промышленности. Эти виброизоляторы обеспечивают высокую эффективность, простоту установки и экономичное решение для борьбы с вибрацией.

Применения включают: Двигатели плавсредств, Электрогенераторы, Дизельные двигатели, Насосы, Компрессоры.
