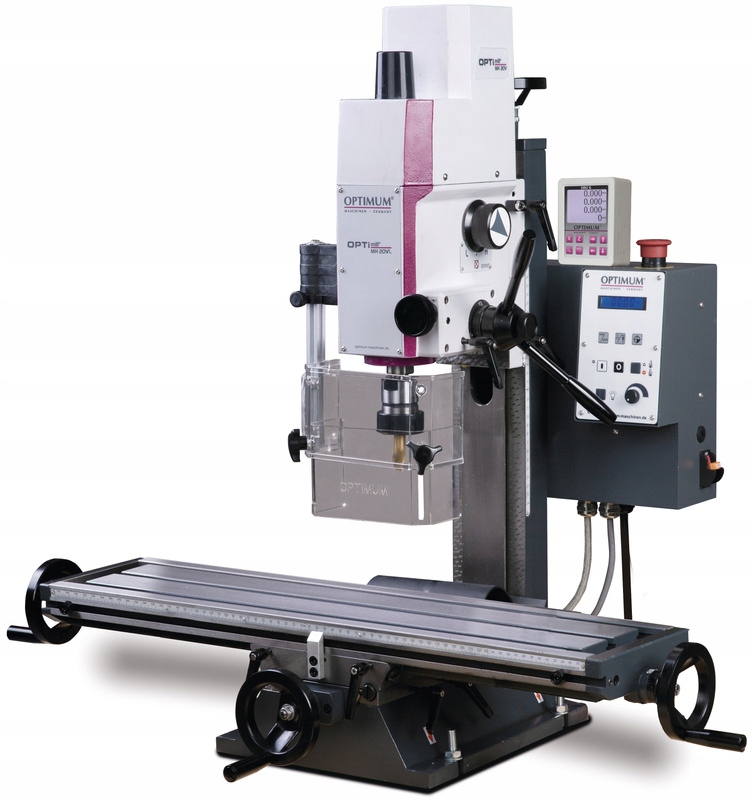

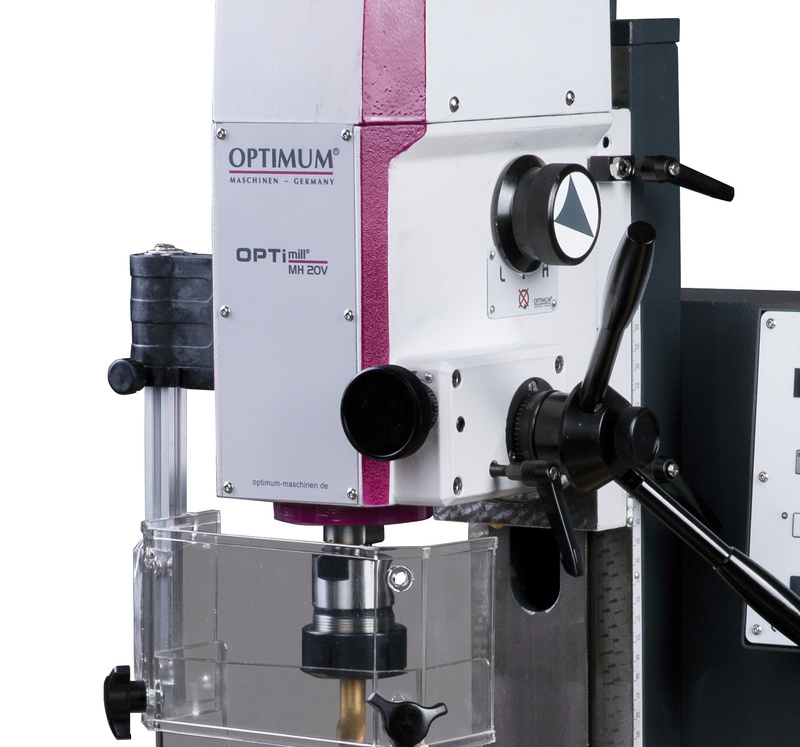

СВЕРЛИЛЬНО-ФРЕЗЕРНЫЙ СТАНОК OPTIMILL MH 20VLD OPTIMUM 3338133

Стабильные сверлильно-фрезерные станки с бесступенчатым электронным приводом. MH 20VLD с увеличенным ходом по оси X и цифровым индикатором положения DRO 5

• Точная конструкция
• Высокая соосность благодаря коническим роликовым подшипникам ≤ 0,015 мм, измеряемая в пиноли
• Двигатель с двухступенчатым передаточным числом для сильной передачи мощности двигателя
• Ручная подача пиноли с точной подачей
• Мощный двигатель постоянного тока с постоянным током мониторинг
• Электроника безопасности в версии 24 В
• Управляющая электроника со встроенным релейным управлением
• Четкая панель управления с удобной мембранной клавиатурой
• Легко читаемая панель управления с удобной мембранной клавиатурой
• Легко читаемый цифровой дисплей скорости вращения и глубины сверления
• Прочный и большой поперечный стол с большим размеры, точная обработка с Т-образными пазами и регулируемыми клиновыми полосами.
• Регулируемые концевые упоры.
• Стабильная направляющая типа «ласточкин хвост» с регулируемыми клиновыми полосами.
• Ударный выключатель аварийной остановки.
• Возможность наклона сверлильно-фрезерной головки на ± 60°.
• Точная подача фрезерования.
• Вращение вперед/назад.
• Машинный фонарь
• Двойные шарикоподшипники, наклоненные по осям, регулируемые без люфта.
• Защитная крышка по высоте с микропереключателем, от летящей стружки и деталей, для максимально возможной защиты пользователя.
• Оси X, Y и Z с подготовленным пазом для последующей установки магнитных лент.
• С цифровым индикатором положения DRO 5.

РАЗМЕРЫ И ВЕС:

• Длина: 770 мм
• Ширина/глубина: 714 мм
• Высота: 917 мм
• Вес: 99 кг

ГОЛОВКА СВЕРЛЕНИЯ И СВЕРЛЕНИЯ:

• Вращение фрезерной головки диапазон: 60°

МОЩНОСТЬ СВЕРЛЕНИЯ И ФРЕЗЕРОВАНИЯ:

• Высокопрочная сталь (S235JR): 16 мм
• Макс. размер режущей головки: 52 мм
• Макс. конечный размер фрезы: 20 мм
• Сталь с возможностью непрерывного сверления (S235JR): 12 мм.

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Напряжение питания: 230 В
• Основная частота: 50 Гц

УРОВНИ ФРЕЗЕРНОГО СТОЛА:

• Длина горизонтального фрезерного стола: 700 мм
• Горизонтальный фрезерный стол ширина: 180 мм
• Стол для фрезерования горизонтальных Т-образных пазов Размер: 12 мм
• Стол для фрезерования горизонтальных Т-образных пазов Количество: 3
• Стол для фрезерования горизонтальных Т-образных пазов Расстояние между ними: 63 мм
• Стол для горизонтального фрезерования Макс. нагрузка: 50 кг

CROSS ТАБЛИЦА:

• Расстояние вертикальный шпиндель - поперечный стол: 255 мм

СТАНДАРТЫ И ОДОБРЕНИЯ:

• Стандарт: DIN EN 55011
• Класс ЭМС: C1

ПЕРЕКРЕСТНЫЙ ПУТЬ:

• Х руководство по путешествию: 480 мм
• Руководство по путешествию по оси Y: 175 мм
