Электронные светодиодные часы

для самостоятельной сборки,

пайки.

ЧАСЫ, СЕКУНДЫ, ДАТА, ТЕРМОМЕТР, ДВА БУДИЛЬНИКА >

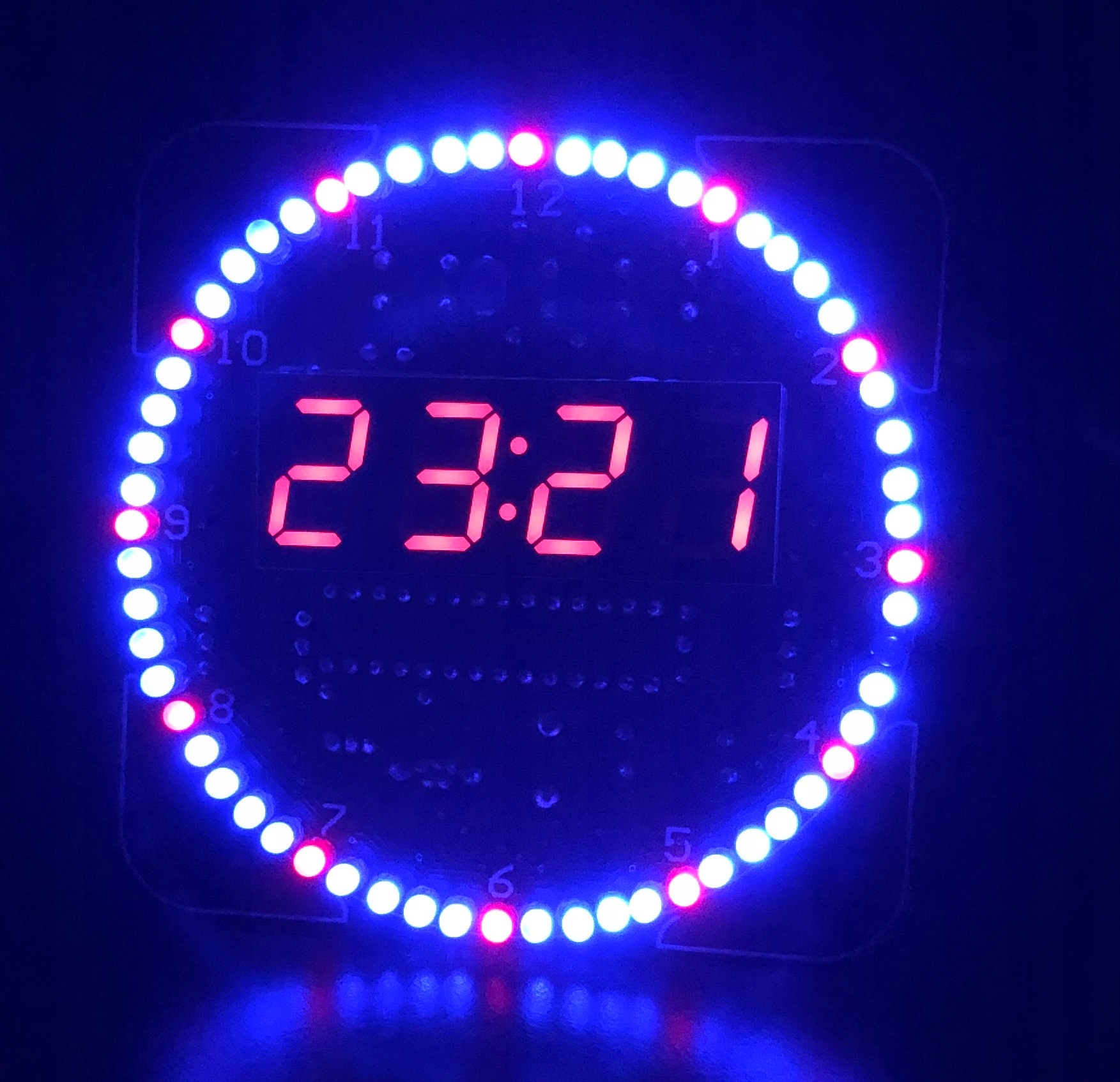

Очень эффектное расположение,

световая анимация

кружка циферблата.

Инструкция по сборке в электронном виде внизу предложения.

Время сборки системы 2-3 часа.

Функции:

Время, температура, будильник

Шесть видов анимации времени, изменение отображения времени и температуры с напоминанием о будильнике, часы могут автоматически регулировать яркость циферблата в соответствии с окружающий свет.

Красный дисплей, слот для аккумулятора, поддерживающего время при отключении электроэнергии. Батарейки в комплект не входят.

Питание 5В через USB, размер 81мм х 81 мм,

В комплект входят:

Все элементы, необходимые для сборки часов,

Питание от USB кабель.

Без батареек.

Настройка

1. Нажмите кнопку № 1, чтобы переключить следующий стиль вращения светодиода.

2. Нажмите кнопку Нет. 2, чтобы ввести минуты настройки времени. В это время область дисплея №2 мигает, указывая на то, что можно установить минуты. На этом этапе нажмите кнопку «Нет». 1, чтобы установить время в минутах.

3. Когда вы нажимаете нет. Нажмите кнопку 2 еще раз, чтобы ввести время настройки, нет. В это время мигает 1 область дисплея, указывая на то, что время можно установить, нажмите «Нет». 1 кнопка для установки времени.

4. Нажмите кнопку «Нет» еще раз. 2, чтобы перейти к настройке будильника. В это время область дисплея № 1 мигает, указывая, что будильник можно установить, и будильник установлен в это время.

5. Нажмите кнопку «Нет» еще раз. 2, чтобы включить и выключить настройку будильника. В это время в области отображения № 1 и № 2 отображается 1 или 0. В это время нажмите кнопку «Нет». 1, чтобы включить или выключить будильник. 1 включено, 0 отключено.

6. Нажмите кнопку «Нет» еще раз. 2 для включения и выключения настройки управления освещением. В это время в области отображения № 1 и № 2 отображается 1 или 0. В это время нажмите кнопку «Нет». 1, чтобы включить или выключить управление освещением. 1 включено, 0 отключено

Инструкция:

Схема сборки системы напечатана на доске. Необходимо обратить внимание на полярность в случае с такими элементами, как конденсаторы, диоды, транзисторы и т. д. В случае со светодиодами более длинная ножка – это плюс +, большинство элементов имеют параметры, описанные на корпусе. Резисторы могут иметь полосовую маркировку, их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сборку рекомендую начинать с самых маленьких элементов.

Инструкция по сборке по ссылке:

https://drive.google.com/file/d/1QLtD42FyouxmPg0OsAv6RdPG7yr4e1dn/view?usp=share_link

Схема печатной платы в описании аукциона .

Соберите систему согласно схеме ниже:
