Предмет аукциона: ЛЕСТНИЧНЫЙ КОМПЛЕКТ:

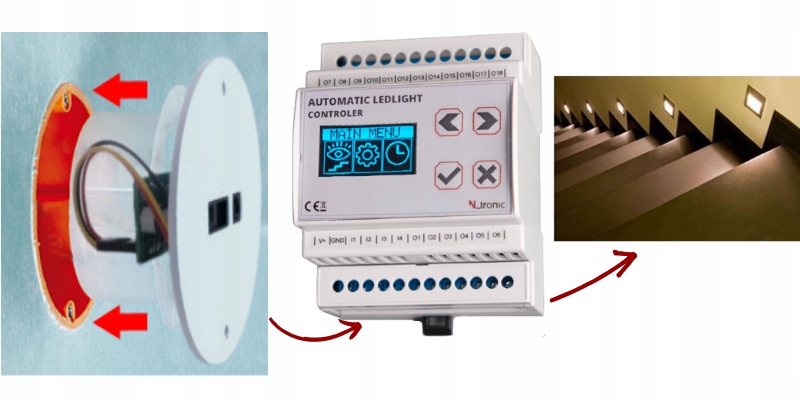

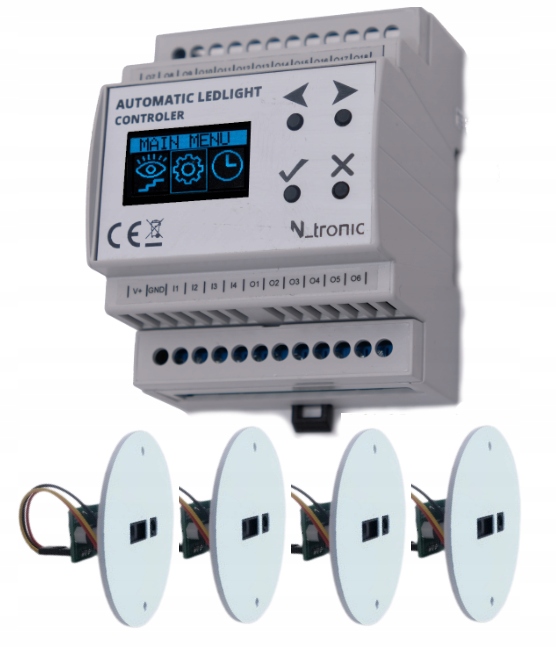

Контроллер AutoSteps18 + 4 детектора движения StepSensor01

Обеспечивает автоматическое управление многоточечным светодиодным освещением 12 /24В постоянного тока.

Простая конфигурация экрана и 4 кнопки позволяют задавать отдельные настройки для каждой анимации.

Контроллер отличается удивительным световые эффекты, управляемые светодиодными лампами. Каждый из доступных эффектов эффектен и изыскан. Мы параметризуем анимацию такими настройками, как: скорость, эффект, метод тушения, время освещения, максимальная яркость или даже часы работы.

Светодиодная волна, создаваемая контроллером, действительно впечатляет и выделяется. от других контроллеров

Контроллер имеет функцию RESTING LIGHTS. В рабочее время отдельные ступеньки могут светиться с ограниченной мощностью.

Вишенкой на торте являются АСТРОНОМИЧЕСКИЕ ЧАСЫ. Контроллер может управлять освещением от заката до восхода солнца без использования датчика сумерек. Это означает, что рабочее время меняется каждый день. Более того, мы можем сместить эти рабочие точки, если хотим, чтобы лестница работала, например, за 20 минут до восхода солнца.

Если у вас ОСВЕЩЕННЫЕ РУЧКИ, тогда нет проблем, ведь в контроллере достаточно задать номер выхода, к которому он подключен.

Производитель: Ntronic, Польша.

В комплект входят ЧЕТЫРЕ лазерных детектора движения с датчиком SHARP. Детекторы предназначены для установки в электрощит 60 мм (например, для крепления розеток или выключателей).

Регулируемый диапазон и узкий угол обнаружения означает, что, в отличие от PIR-датчиков, датчики StepSensor01 реагируют только на людей, входящих на лестницу, игнорируя людей, проходящих мимо лестницы.

Как выглядит анимация?

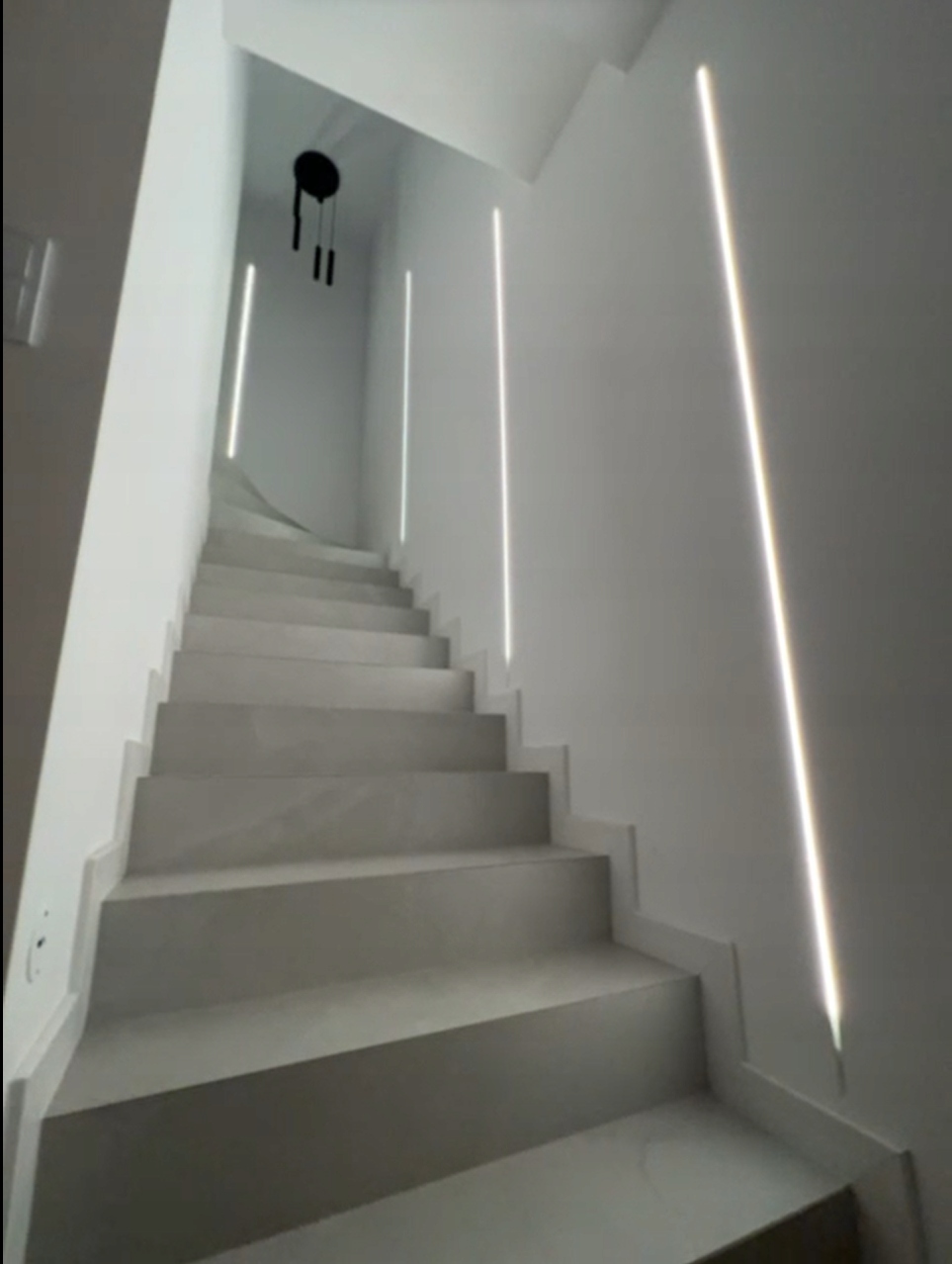

Светодиодная волна, создаваемая контроллером, — это больше, чем просто последовательное освещение лестницы.

Лестница загораются плавно и один за другим, создавая эффект струящегося тумана. Время истечения этого тумана можно регулировать и устанавливать индивидуально для направления тушения и возгорания.

Мы можем переключать анимацию между разными эффектами.

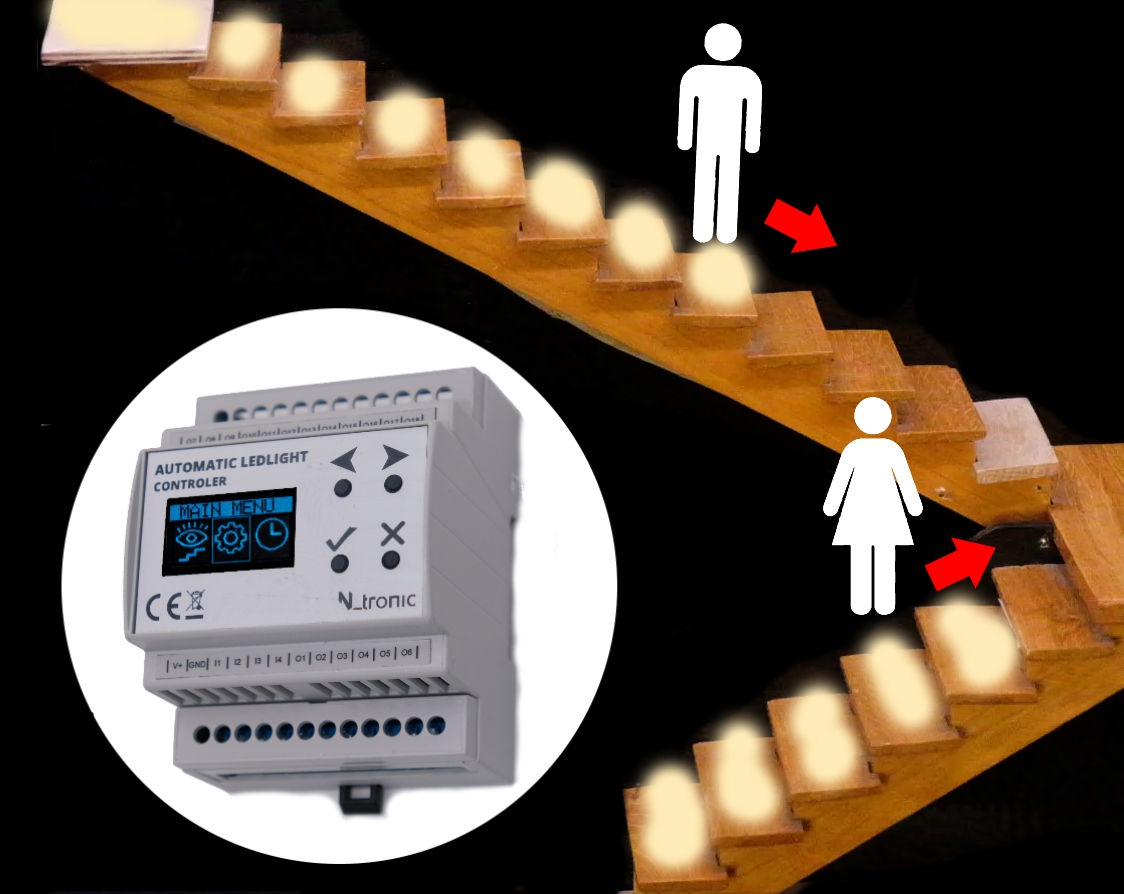

В результате ЛИФТ когда мы заходим на лестницу, волна загорается перед нами и, что интересно, гаснет за нами, как бы преследуя нас - ВЫГЛЯДИТ ОТЛИЧНО!

Еще Эффект - КАСКАД, заключающийся в том, что перед нами как бы падают ступеньки. Когда мы поднимаемся по лестнице, каждая ступенька падает в том направлении, в котором мы идем, прежде чем она загорается постоянно. Это также визуально потрясающе. Особенно, когда мы поднимаемся по лестнице впервые и не ожидаем такого эффекта!

Мы можем настроить каждую из этих анимаций с помощью таких параметров, как время, максимальная мощность освещения или направлении.

ВАУ ЭФФЕКТ ГАРАНТИРОВАН!!!

Свойства:

• Выходная нагрузка: 4А x 18 градусов
• Высокая выходная мощность
• Автоматическое, ручное управление — можем подключить кнопки параллельно датчикам, либо отказаться от датчиков движения.
• Можно протестировать всю анимацию с экрана устройства.
• Полностью автоматическая работа независимо от способа активации контроллера, количества движущихся по лестнице людей и направления их движения.
• ВСТРОЕННЫЕ АСТРОНОМИЧЕСКИЕ ЧАСЫ > - если хотим, работаем синхронно с восходом и заходом солнца.
• Возможность запитать контроллер, датчики движения и светодиоды от одного источника питания.

ФУНКЦИИ:

• Стоп-сигналвыбранные светодиоды горят постоянно во время работы с ограниченной яркостью.
• Питание ограничение полной яркости, анимация: Если мы обнаружим, что свет слишком яркий, мы можем ограничить его яркость.
• ОПРЕДЕЛЕНИЕ РАБОЧЕГО ЧАСА: Работа в фиксированные часы или в соответствии с астрономические часы (датчик сумерек нам не нужен).
• Различные анимации.
• Регулировка времени.
• Выход из сервиса на лестничной площадке.

ПОДКЛЮЧЕНИЕ

Все элементы (детекторы движения, контроллер, светодиоды) могут питаться от одного источника питания.

• К извещателю подключаем 3 провода (+, - , сигнал на контроллер)
• Подключаем 2 провода к точке светодиода (+, сигнал на контроллер).

Изделие поставляется с пользовательским руководство в формате PDF, содержащее, среди прочего, Схема установки.

К аукциону также прилагается каталог товара.

Как производитель мы предлагаем техническая поддержка и прямое гарантийное и послегарантийное обслуживание.

На контроллер и датчики распространяется гарантия 24 месяца.

Однако думаю, что так и будет работают намного дольше без проблем.

Управление площадкой

Благодаря наличию входов для 4-х датчиков движения, два датчика движения можно использовать на площадке для активации направления пути, по которому мы идем. Это исключает эффект ненужной подсветки всей лестницы.

Номера выхода для каждой анимации легко определяются через экран с кнопками.

Если у нас прямо. лестница без площадки, достаточно 2-х датчиков движения.

РЕЗЮМЕ: Если у нас есть лестница с площадкой, мы используем 4 детектора движения, 2 из которых на площадке распознают направление куда мы идем.

Подключение датчика

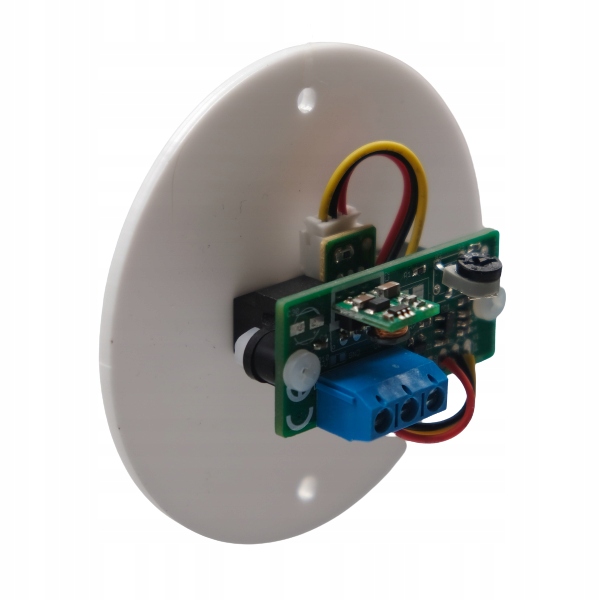

Датчик предназначен для установки в электрошкаф диаметром 60 мм. Контакты расположены на клеммной колодке сзади датчика:

• +12В – напряжение питания
• GND – заземление питания 0В
• OUT – цифровой выход типа OC (NPN)

Расстояние, на которое должен реагировать датчик, определяется с помощью потенциометра на задней стороне датчика. Обнаружение объекта символизируется загоранием диода рядом с сигнальным разъемом.

Настройка датчика предполагает медленное вращение потенциометра до тех пор, пока диод не погаснет, когда перед датчиком нет объекта.

Технические данные датчика StepSensor01

• Диапазон: регулируется потенциометром от 20 до 100 см
• Напряжение питания: 8-30 В постоянного тока
• Потребляемая мощность (тип.): 10 мВт.
• Выход: NPN OC (активное низкое состояние), макс. 30 В, 200 мА.
• Уровень защиты: IP20.
• Длительная работа, в помещении.
• Рабочая температура: -10°C - +45°C.
• Размеры: диаметр крышки 65 мм, длина 20 мм

Важная информация — Детекторы движения

Датчики движения лестницы StepSensor от Ntronic — гораздо лучший выбор для обнаружения движения на лестнице, чем другие, доступные на рынке. Большинство предлагаемых датчиков не подходят для использования на лестницах.

Мы встречаем либо PIR-датчики с широким углом обнаружения и неопределенным радиусом действия, которые реагируют на людей, проходящих по лестнице, либо дешевые импортные оптические датчики, которые не соответствовать требуемым параметрам. Эти датчики очень чувствительны к отражениям и бликам, например, от белой стены напротив, и часто выходят из строя. Эти недостатки практически дисквалифицируют их для использования на лестницах.

Зная недостатки существующих детекторов, мы разработали собственное решение, которое действительно работает при обнаружении движения на лестнице. Это детекторы StepSensor на базе датчиков SHARP. Активные лазерные датчики, работающие в невидимом для глаза инфракрасном диапазоне. Они имеют простую конструкцию, четко определенный и регулируемый диапазон, узкий угол обнаружения и правильно расположенный оптический путь для минимизации отражений. Работают как на открытой, так и на закрытой лестнице со стеной напротив. Их небольшой размер позволяет осуществлять незаметную установку. Эти датчики имеют очень хорошее соотношение цены и качества.

Технические данные контроллера AutoSteps18

• Напряжение питания контроллера: 8–30 В постоянного тока
• Потребляемая мощность (тип.): 200 мВт
• li>
• Выходное рабочее напряжение: тип: 12 В постоянного тока; макс: 24 В постоянного тока
• Токовая нагрузка выходов (макс): 4А x18
• Степень защиты: IP20
• Тип работы: непрерывный,
• Рабочая температура: -10°C - +45°C.
• Размеры: 7 см x 9,0 см x 6,2 см.
• Монтаж: рейка DIN TH. -35 4 модуля

Работа с устройством

Все параметры в Контроллер подсветки лестницы вводим с помощью 4 кнопок на OLED-экране, расположенном на передней панели устройства.

Кроме того, экран позволяет наблюдать за работой устройства и моделировать работу датчиков движения.

Ниже представлены экраны с настройками времени работы.
