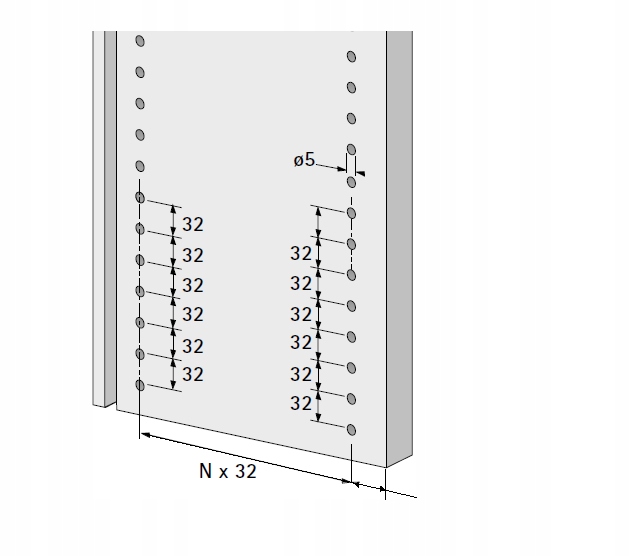

Шаблон для точного сверления отверстий по Системе 32 в мебельных щитах.

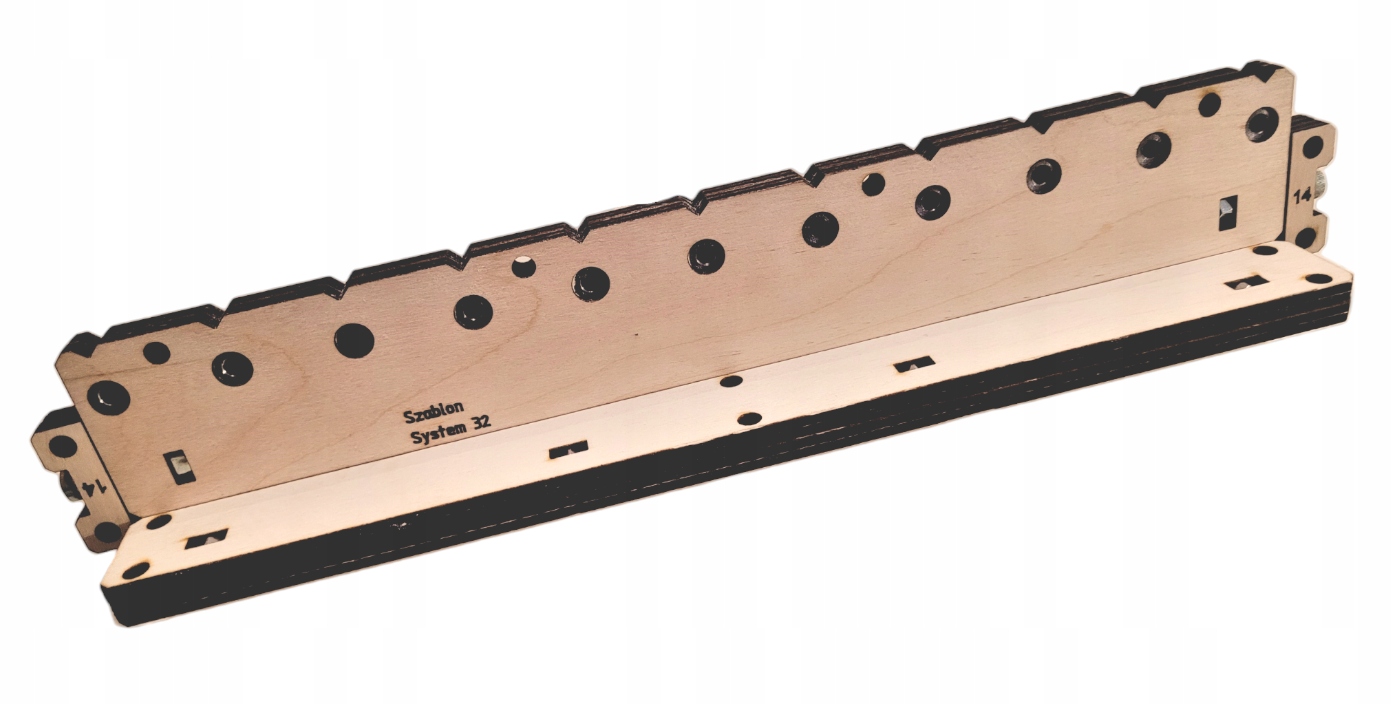

Шаблон изготовлен из фанеры, вырезанной лазером. В местах, предназначенных для сверления отверстий, вставляются стальные установочные втулки.

Втулки длиной 18 мм обеспечивают перпендикулярность просверливаемых отверстий плоскости сверления.

Диаметр отверстий 5 мм.

Универсальный шаблон, приспособленный для выполнения отверстий в соответствии с общепринятыми стандартами.

Позволяет для изготовления отверстий под дюбеля, петли, направляющие, замки, ножки.

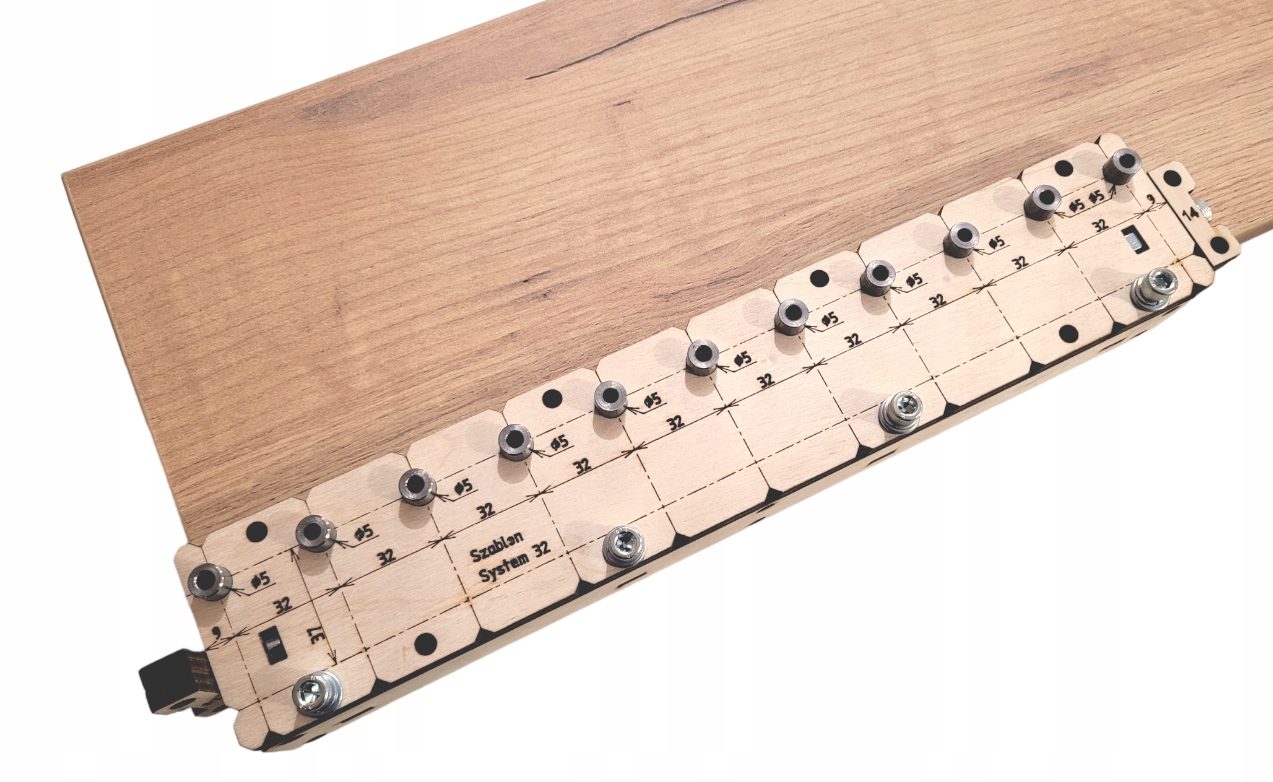

Шаблон обеспечивает высокую точность, благодаря чему просверленные отверстия располагаются на идеальном расстоянии от края доски. .

Описание отверстий:

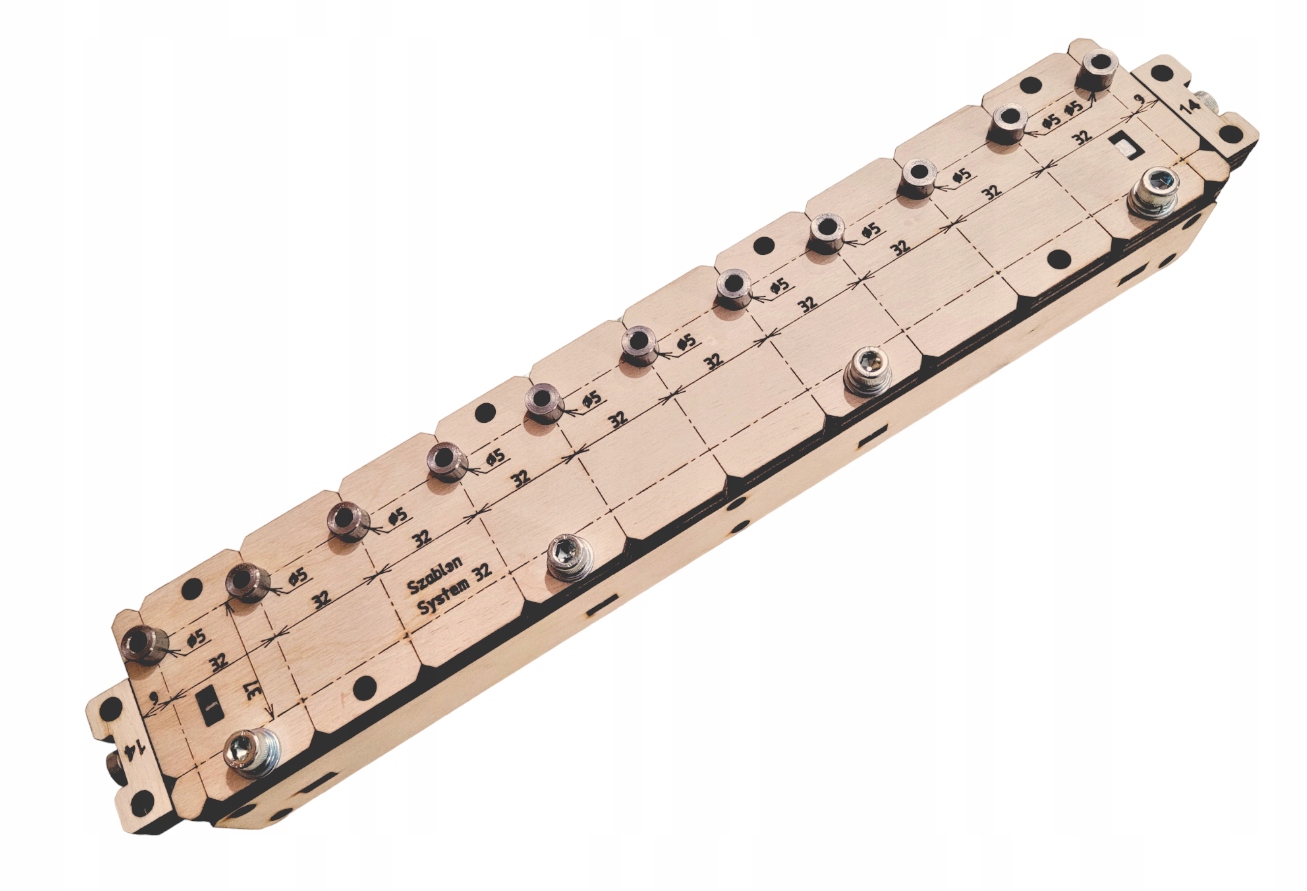

Верхняя часть устройства имеет 11 втулок диаметром:

• ∅ 5 мм 11х,

Нижняя часть устройства представляет собой сопротивление, которое можно дополнительно регулировать с помощью винтов и бобовидных отверстий.

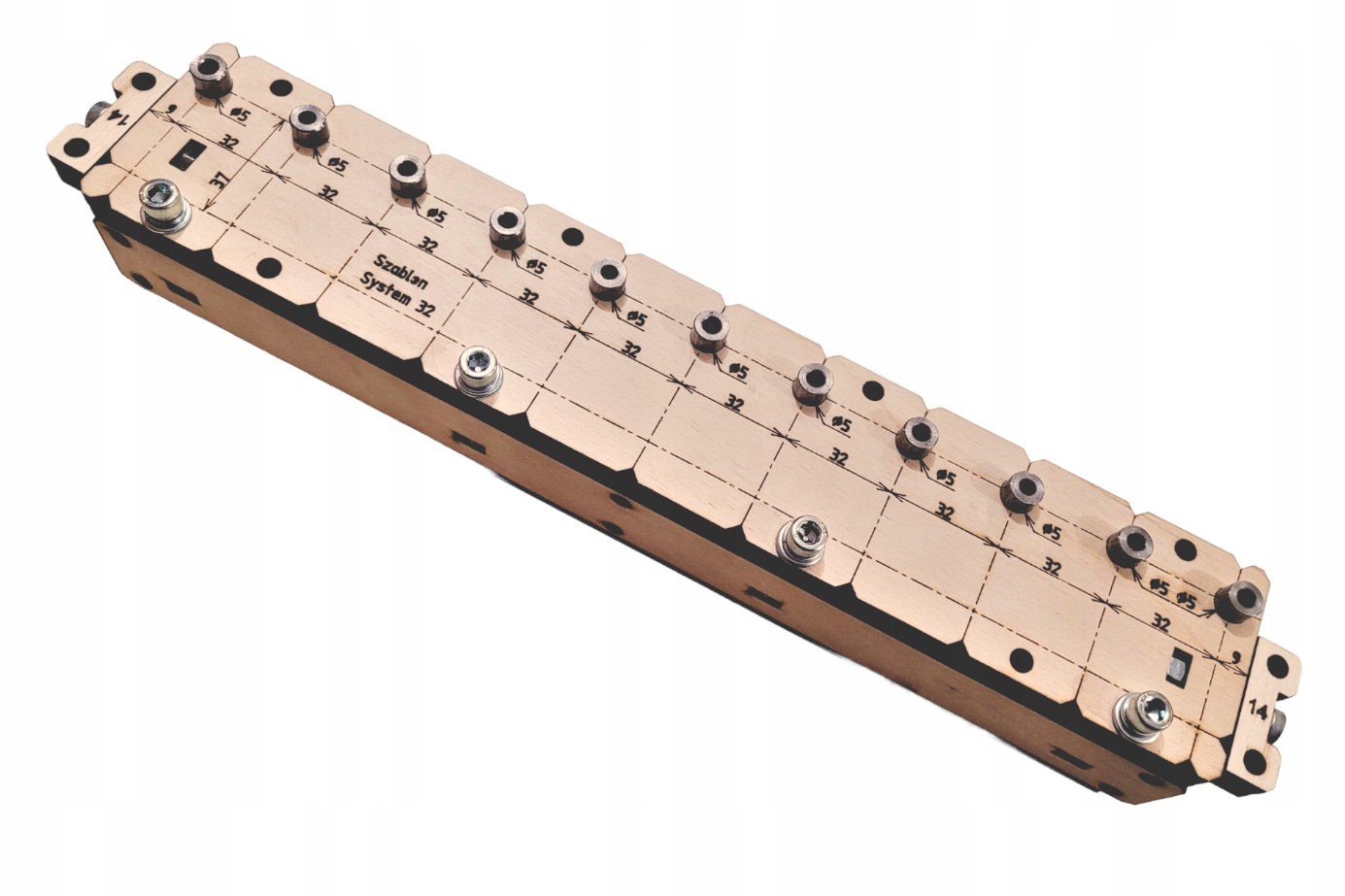

Все необходимые размеры прочно выгравированы на поверхности шаблона вместе со вспомогательными линиями для облегчения позиционирования. шаблон.

Шаблон оснащен двумя складными боковыми упорами, что ускоряет и существенно облегчает работу. Упоры прикручены винтами М6, поэтому их можно открутить.

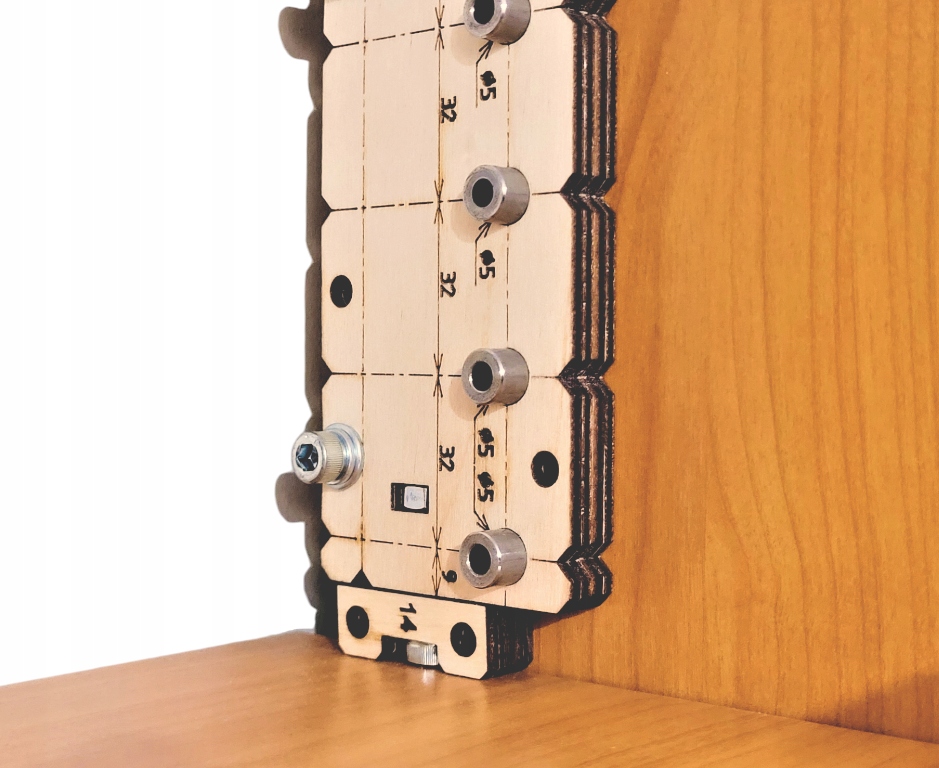

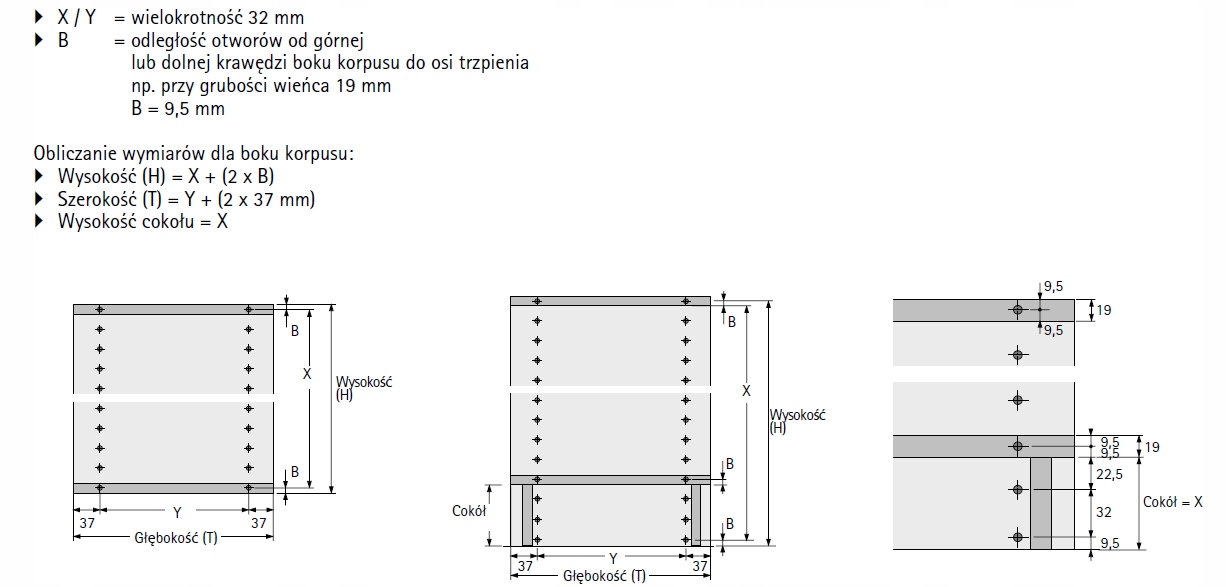

Стопор сконструирован таким образом, что после поворота первое отверстие составляет половину толщины доски 9 мм. и представляет собой остановку . После сборки ограничителя можно приложить шаблон к внутренней стороне корпуса (без демонтажа ограничителей). Расстояние от внешней стороны корпуса до оси первого отверстия составит тогда 41 мм<. /b> [ (9 + 9 = пластина 18 мм) + толщина сопротивления 14 мм + расстояние 9 мм до первого отверстия в ряду].
