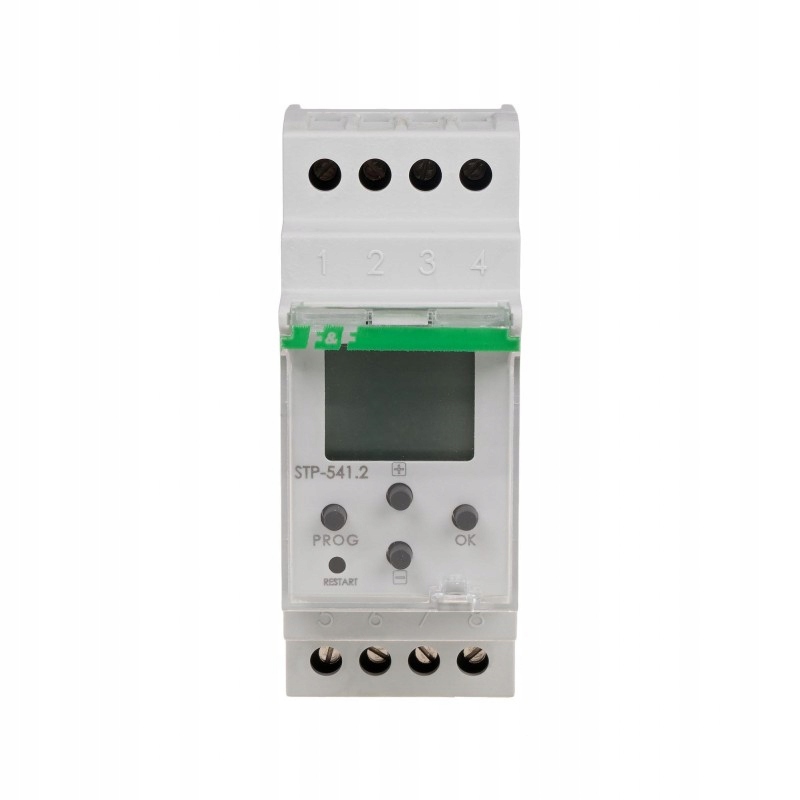

F&F, регулятор времени STP-541

• Код продукта: STP-541
• Напряжение питания: 24÷264 В переменного/постоянного тока
• Исполнительный элемент: 2 реле
• Максимальный ток нагрузки: 2 × 16 А< /li>
• Конфигурация контактов: 2 × НО/НЗ
• Разделение контактов: ДА
• Точность настройки времени программы: 1 с
• Настройки времени t1, t2, t3, t4: 1сек÷99ч59мин59сек
• Количество циклов количество повторений: 1÷999999 или бесконечное число циклов
• Подключение: винтовые клеммы 4,0 мм²
• Момент затяжки: 0,5 Нм
• Потребляемая мощность: 1,5 Вт
• Рабочая температура: -20÷50°C
• Размеры: 2 модуля (35 мм)
• Монтаж: на рейку 35 мм
• Уровень защиты:IP20

Описание изделия

• Регулятор времени типа «ПРАВЫЙ-ЛЕВЫЙ».

Программируемый контроллер предназначен для управление технологическими процессами в системах промышленной автоматизации, где возникает необходимость во временном, циклическом, поочередном включении приемников с принудительными, временными перерывами между последующими включениями.

Регулятор времени в системах промышленной автоматизации - принцип работа

Регулятор времени работает в соответствии с четырехвременной программой и количеством циклов. Цикл представляет собой последовательность четырех последовательных переключений контактов. После включения питания контроллер автоматически запускает программу. Контакт переключится на поз. 1-5 для времени t1. По истечении времени t1 контакт вернется в положение 1-6 на время t2. Только по истечении времени t2 второй контакт переключится в положение поз. 2-7 для времени t3. По истечении времени t3 контакт переключается в положение поз. 2-8 для времени t4. По истечении времени t4 контроллер начнет программный цикл сначала (с момента t1). Цикл будет повторяться согласно запрограммированному количеству повторений или бесконечно при работе в «цикле». Сбой питания >1 секунды остановит выполнение программы контроллера. После повторного включения питания регулятор времени STP-541 начнет выполнение программы с начала, включая запрограммированное количество повторений цикла.
