GB6964C

изготовлен из высококачественных материалов

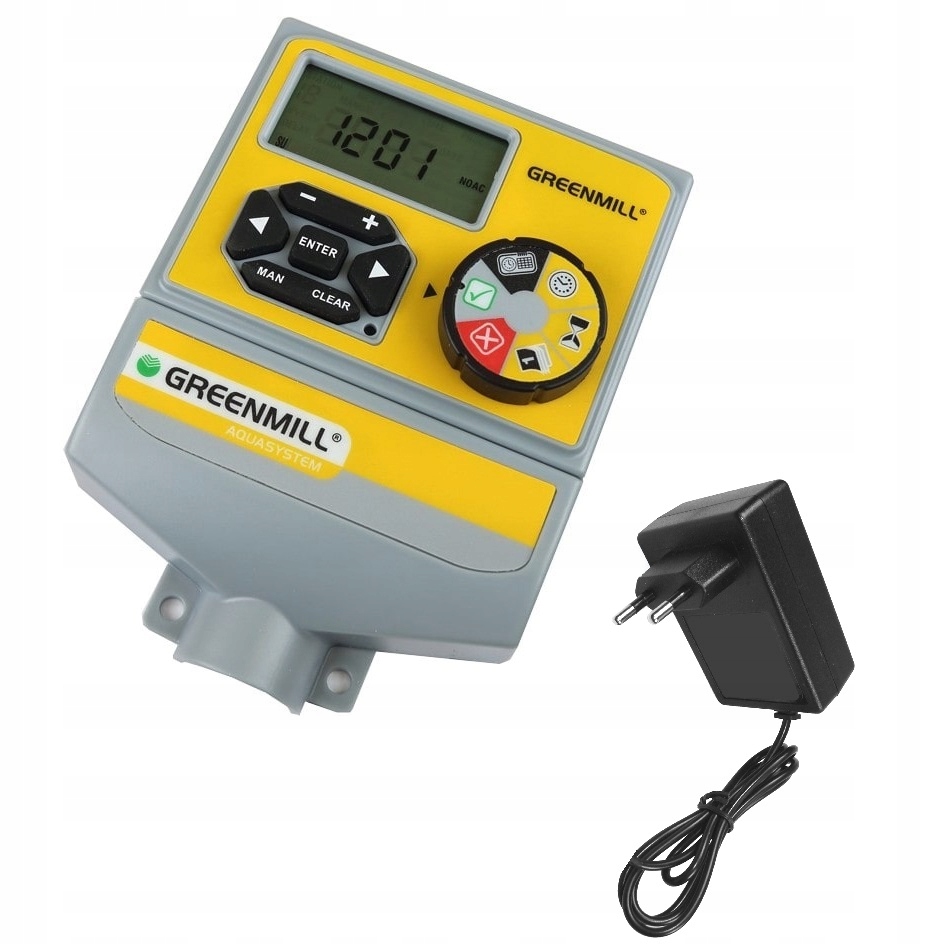

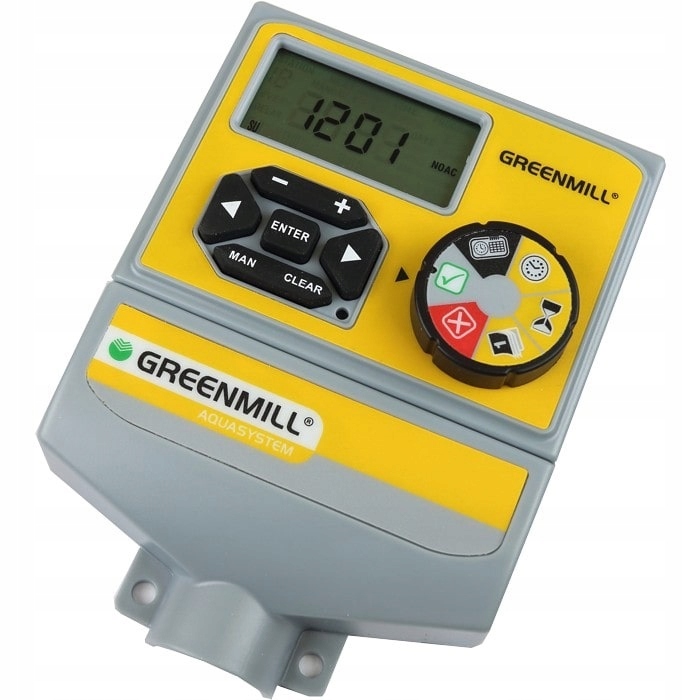

Электронный контроллер полива 24В + блок питания

от известной компании GREENMILL

Характеристики:

МОДЕЛЬ КОНТРОЛЛЕРА ПОРОШЕНИЯ: GB6964C на 4 секции

Контроллер с возможностью полива до 4 секций. Внутренняя модель. Большой, легко читаемый дисплей и ручка для легкой настройки. Максимум 4 запуска полива в день, в двух независимых программах: А и Б. Время полива для каждой секции устанавливается индивидуально от 1 до 240 минут.

Полив в выбранные дни недели, по заранее запрограммированному количество дней. Он работает с датчиком дождя и датчиком влажности почвы, которые можно приобрести на другом аукционе. Функция задержки запуска.

Источник питания: трансформатор 24 В (входит в комплект). Резервная память: 2 батарейки АА (в комплект не входят), сертификат CE.

Инструкция по установке и эксплуатации:

ВНИМАНИЕ!!! Настоящее руководство пользователя применимо к двум контроллерам: 4-х и 8-ми секционному.

Контроллер предназначен для управления работой электромагнитных клапанов переменного тока напряжением 24 В в автоматическом или ручном режиме полива.

Благодаря большой ручке вы можете легко устанавливать и изменять план полива. Четкий, высококонтрастный ЖК-дисплей позволяет легко считывать параметры.

Основные области применения контроллера: орошение приусадебных и зеленых насаждений, небольших сельскохозяйственных и садовых плантаций, питомников.

Контроллер можно устанавливать только внутри помещения (внутренняя модель). Контроллер не предназначен для управления производственными процессами.

Характеристики контроллера

Модель для внутреннего использования с подключенным трансформатором 230 В переменного тока/24 В переменного тока.

Контроллер выпускается в версиях для макс. 4 или 8 секций.

Возможность запрограммировать макс. 2 независимые программы для каждой секции, каждая из которых может иметь до 4 запусков полива в день (макс. 8 запусков полива в день для каждой секции).

Время работы секции: устанавливается индивидуально для каждой секции: от От 1 минуты до максимум 240 минут.

Выбор дней полива:

• индивидуальный выбор дней недели (пн-вс)
• полив интервал: от ежедневного полива до полива с интервалом до макс. 32 дня
• нечетные/четные дни

Взаимодействие программы с внешним датчиком дождя/датчиком влажности (нормально закрытый тип)

Функция задержки полива ( 0 -24ч-48ч-72ч) при взаимодействии с подключенным детектором/датчиком

2 щелочные батарейки АА 1,5 В позволяют программировать контроллер перед установкой в ​​целевом месте и поддерживать функцию часов.

Ручной режим работы (MAN):

• однократное включение программы или группы программ
• переключение на определенный раздел
• Положение «СТОП» останавливает цикл полива или автоматические программы, например, в дождливую погоду или зимой.

Всегда выбирайте ручку в этом положении, когда питание от трансформатора не подключено, чтобы предотвратить батарею сброса.

Выход к управлению реле насоса или главным электромагнитным клапаном с возможностью назначения

определенной программе или разделу, в случае двойного источника питания или управления , например, садового освещения.

Питание

Контроллер питается одновременно: от двух щелочных батарей типа АА 1,5 В (не входят в комплект) и сети переменного тока напряжением 24 В через входящий в комплект трансформатор 230 В 50 Гц.

• ВХОД ТРАНСФОРМАТОРА: 230 В переменного тока, 50 Гц, 150 мА
• ВЫХОДНОЙ ТРАНСФОРМАТОР: 24 В переменного тока, 50 Гц, 800 мА, 19,2 Вт
• ВЫХОД: 24 В переменного тока, 50 Гц, макс. 1 А
• электромагнитные клапаны: макс. 0,75 А (макс. 2 шт. с током до 0,25 А)
• главная цепь: макс. 0,25 А
• Предохранитель: данная модель контроллера не оснащена предохранитель.

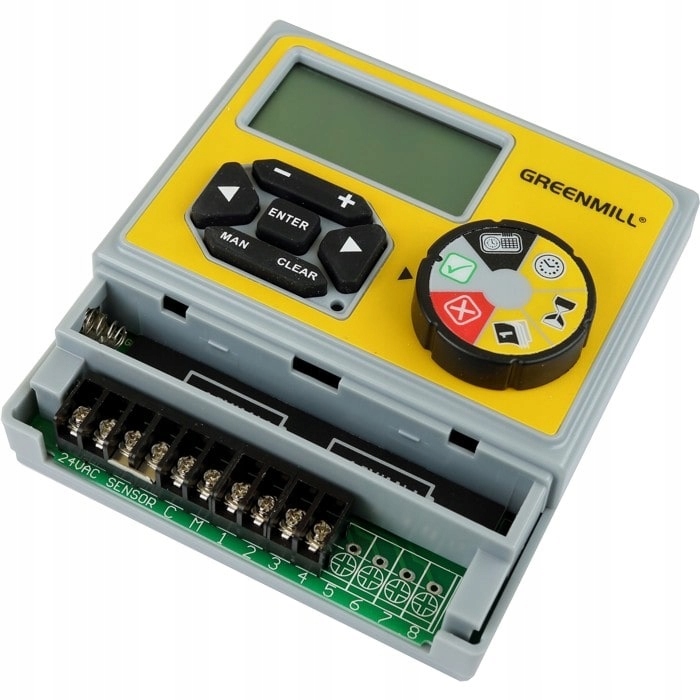

Описание клемм:

24VAC - подключение силовых кабелей от трансформатора (заводского изготовления)

C - общий кабель (для подключения 1 провода от каждого электромагнитного клапана, датчика дождя) или реле насоса).

ДАТЧИК – датчик дождя. Если он не подключен, то клеммы ДАТЧИКА необходимо соединить металлической перемычкой.

М - реле насоса или главный электромагнитный клапан

1-4...8 подключение секции 24В электромагнитные клапаны

ВНИМАНИЕ! Никогда не устанавливайте перемычку между клеммой SENSOR и C или C и M, так как это может привести к немедленному повреждению контроллера!

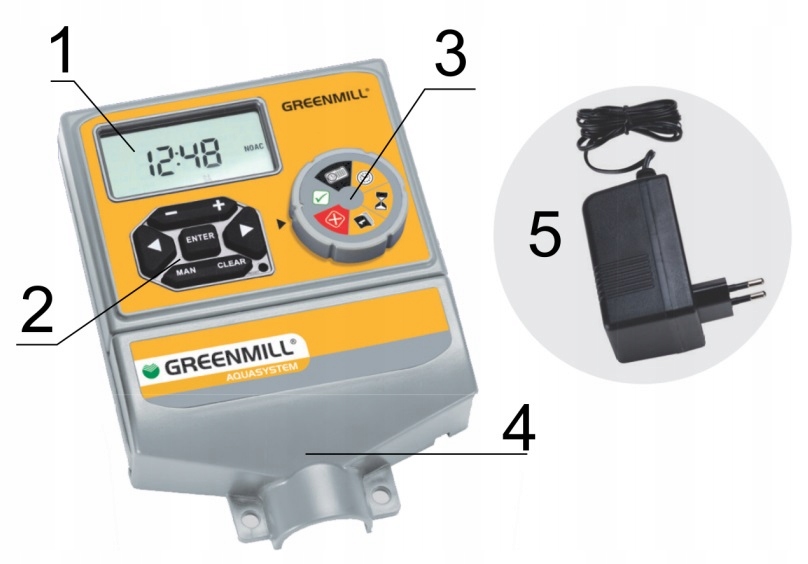

Элементы контроллера

1. ЖК-дисплей

На большом высококонтрастном ЖК-дисплее четко отображаются: текущее время и

настройки программы полива. Отображаемые

символы соответствуют

действиям программирования и кнопкам управления.

2. Кнопки управления

Контроллер оснащен пятью большими

кнопками (в том числе двумя двойными) для

установки программы полива и кнопкой сброса. Вместе с индикатором программирования, видимым на

дисплее, кнопки используются для установки: текущего времени, времени полива, дней полива, времени полива и

других функций.

< б>3. Ручка управления

Большая ручка используется для выбора режима работы, а также указывает текущий режим программирования:

4. Крышка/клеммная планка

Планка подключения кабеля скрыта под съемной крышкой с защелкой. Лента позволяет подключить

выходные и выходные кабели к контроллеру (питание, секционные электромагнитные клапаны, датчик, реле насоса). Под крышкой также находится отсек для двух аккумуляторов по 1,5В, используемых для поддержания памяти контроллера

на случай потери питания 24В, подаваемого из сети 230В.

5. Трансформатор 230 В переменного тока, 50 Гц / 24 В переменного тока (входит в комплект)

Подключается к клеммам 24 В переменного тока. Он используется для питания электромагнитных клапанов и электронной части контроллера

Описание кнопок и положений диска

Кнопки управления:

Рукоятка управления

Большая ручка используется для выбора режима работы, а также указывает текущий режим программирования:

А. RUNАвтоматический режим работы (установка ручки по умолчанию после программирования настроек). В этом режиме отображается текущее время, а если установлен полив, то время и время следующего начала полива отображаются попеременно каждые 2 секунды. Во время полива на дисплее каждые 2 секунды попеременно отображается: текущее время и оставшееся время полива. В положении «РАБОТА» может появиться символ батареи, указывающий на необходимость замены батареи на новую.

B. УСТАНОВКА ЧАСОВУстановите время и дату: час, минуту, год, месяц и день года

C. ВРЕМЯ НАЧАЛА Устанавливает время начала полива первой секции

D. КАК ДОЛГО Устанавливает продолжительность полива для каждой секции

E. КАК ЧАСТОУстановите дни или частоту полива

F. ВЫКЛ. Выключает автоматический полив, предотвращает разрядку аккумулятора при отсутствии напряжения 24 В от трансформатора.
