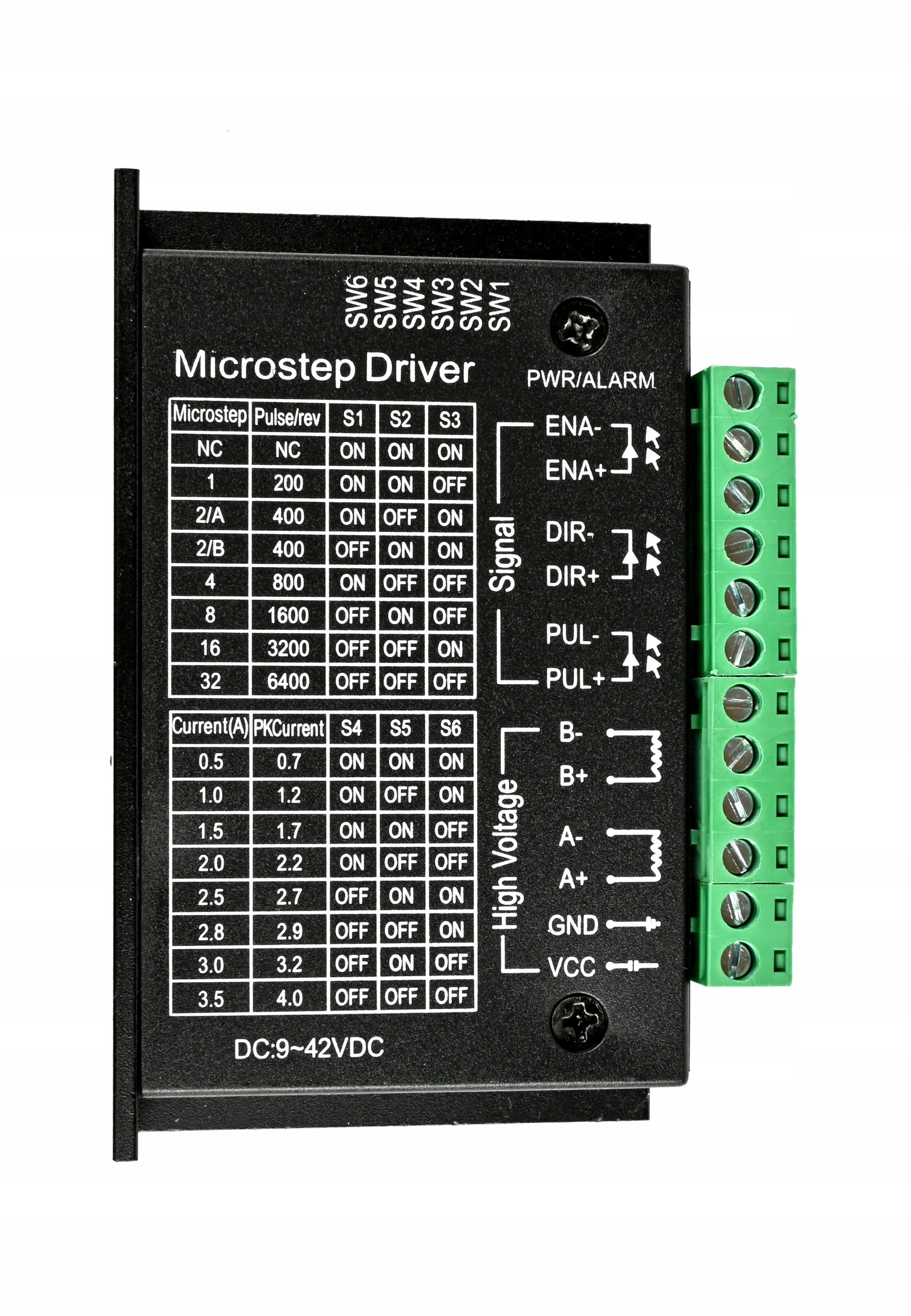

Контроллер шагового двигателя TB6600 с ЧПУ Toshiba TB67S109AFTG

Контроллер TB6600 — популярный модуль управления шаговыми двигателями, широко используемый в приложениях ЧПУ, 3D принтерах и других системах автоматизации, требующих точный контроль дорожного движения. Благодаря усовершенствованной интегральной схеме Toshiba TB67S109AFTG TB6600 обеспечивает стабильную работу, высокую эффективность и простую интеграцию с различными системами управления, такими как Arduino, Raspberry Pi или другими микроконтроллерами. b>.

Данный контроллер способен управлять шаговыми двигателями с током до 2,2 А на фазу, что позволяет это идеальный выбор для задач, требующих высокого крутящего момента. Он имеет встроенные функции защиты от перегрузки, короткого замыкания и перегрева, что значительно повышает его надежность и безопасность использования.

Контроллер шагового двигателя TB6600 широко используется в различных областях. автоматизации, например, в системах с ЧПУ, робототехнике, 3D-принтерах, а также в других проектах DIY, где требуется точный контроль движения двигателя. шаговые шаги.

Технические характеристики:

  • Модель: TB6600
  • Интегральная схема: TB67S109AFTG
  • Напряжение питания: 10–47 В постоянного тока.
  • Максимальный фазный ток: 2,2 А. (пиковое)
  • Логическое напряжение: 3,3–5 В постоянного тока (входы управления)
  • Тип двигателя: Двухфазные шаговые двигатели (униполярный или биполярный)
  • Режимы микрошага: 1/1, 1/2, 1/4, 1/8, 1/16, 1/32
  • Частота управляющего сигнала: до 200 кГц
  • Защита:

    Защита от сверхтока - OCP): Защищает контроллер при превышении допустимого фазного тока.

    Защита от короткого замыкания (SCP): Отключает контроллер при обнаружение короткого замыкания.

    Термическое отключение – TSD: контролирует температуру и отключает контроллер при перегреве.

  • Светодиод Индикаторы: Сигналы питания, шага и тревоги.
  • Входы управления:

    PUL (импульсный): Для пошагового управления. двигателя.

    DIR (направление): Чтобы изменить направление вращения.

    ENA (включить/выключить): Чтобы активировать или деактивировать контроллер.

  • Изоляция входов: Оптическая изоляция сигналов управления через оптопары (PC817C, 6N137).
  • Работа температура: от -10°C до +45°C
  • Размеры: 96 мм x 56 мм x 36 мм
  • Вес: Около 200 г
  • Совместимость: Arduino, Raspberry Pi, STM32 и другие платформы микроконтроллеров.

TB6600 работает путем управления током, протекающим через обмотки шагового двигателя, что позволяет точно контролировать осевое перемещение. На практике контроллер принимает сигналы от микроконтроллера (например, Arduino или Raspberry Pi) в виде импульсов, которые определяют направление и количество шагов, которые должен сделать контроллер. двигатель.

  • Сигнал управления (PUL): Микроконтроллер посылает импульсные сигналы на вход PUL контроллера. Каждый импульс представляет собой один двигательный шаг. Скорость двигателя зависит от частоты импульсов — чем выше частота, тем быстрее вращается двигатель.
  • Сигнал направления (DIR): Вход DIR определяет направление вращения шагового двигателя. Изменение состояния этого сигнала меняет направление вращения оси двигателя.
  • Включение сигнала (ENA): Вход ENA позволяет включать или выключать контроллер. Когда сигнал активен, контроллер питает двигатель и позволяет ему двигаться. Выключение этого сигнала останавливает ток в обмотках двигателя, что обычно не вызывает удерживающего момента, позволяя валу двигателя свободно вращаться.
  • Микрошаговый режим: Контроллер TB6600 позволяет выбирать различные режимы микрошага (от полного шага до 1/32 шага). Микрошаг обеспечивает более плавное и точное движение, что имеет решающее значение в приложениях, где требуется высокая точность, таких как станки с ЧПУ или 3D-принтеры.
  • Текущее регулирование: TB6600 имеет такую ​​возможность. для регулирования максимального фазного тока, что позволяет адаптировать контроллер к различным типам шаговых двигателей. Это позволяет обеспечить оптимальную производительность и безопасную работу двигателя, избегая перегрева.
  • Защиты: Встроенные механизмы защиты, такие как защита от перегрузки, короткого замыкания и перегрева, автоматическое отключение контроллера в случае обнаружения проблем, что защищает как контроллер, так и двигатель от повреждений.
