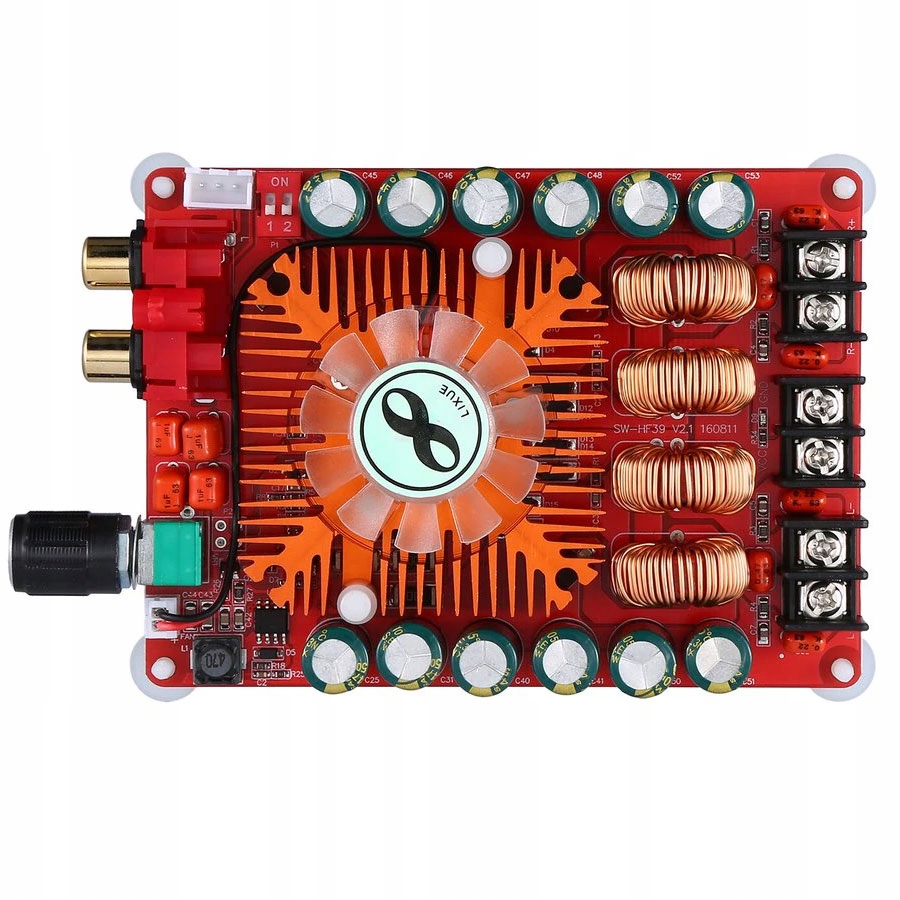

Усилитель звука TDA7498E 2х160Вт

Модуль мощного стереоусилителя мощности, работающего в цифровом классе D. Схема усилителя основана на интегральной схеме TDA7498E. Максимальная выходная мощность составляет 160 Вт для каждого из двух каналов. Возможность работы в мостовом соединении BTL. Выходная монофоническая мощность в мостовой конфигурации составляет до 220 Вт MONO. Вся система усилителя мощности собрана на профессионально изготовленной двусторонней печатной плате с металлизированными отверстиями. Простое и понятное подключение.

Технические данные БТЭ-347:

• усилитель мощности звука, работающий в цифровой системе класса D
• TDA7498E
• > двухканальный аудиоусилитель - стерео
• выходная мощность: 2 x 160 Вт
• входной аудиосигнал: линейный аудиовход
• напряжение питания: от 15 В до 36 В постоянного тока< /li>
• сопротивление нагрузки динамика: 4 Ом 6 Ом 8 Ом
• рекомендуется 8 Ом
• возможность работы в мостовом режиме BTL

  при Vcc=36 В, Rl=3 Ом, Pmono=220 Вт

• входной разъем: стереоразъем RCA «тюльпан»
• выходной и силовой разъемы: для прикручивания кабелей
• потенциометр для регулировки усиления - громкости - громкости
• потенциометр для регулировки усиления - громкости - громкости
  li>
• оснащен радиатором с вентилятором (охладителем)
• производства Sanwu SW-HF-39 2X160W
• профессионально изготовленная печатная плата PCB
• двусторонняя с металлизацией отверстий и паяльной маской
• Качественная сборка электронных компонентов
• Размеры печатной платы: 109мм х 79мм

Способ подключения:

Предлагаемый модуль усилителя звука на базе системы TPA3110D2 уже собран и работает. Все кабели с входными, выходными сигналами и сигналами питания должны быть подключены к печатной плате, как описано ниже. Прикрутите две пары кабелей OUT+/- к динамику или колонке. На последнем этапе затяните силовые кабели. На каждом этапе монтажа сигналов, поступающих на усилитель, должна соблюдаться правильная полярность в соответствии с отпечатками на печатной плате. Неправильная полярность напряжения питания приведет к его повреждению. Если вы не знаете, что такое поляризация, значит, этот товар вам не предназначен (к сожалению).

Конфигурация усилителя для работы моста BTL - моно во вложении во вкладке дополнительной информации внизу аукциона.

РУКОВОДСТВО - Выбор правильного блока питания для усилителя:

Блок питания в комплект не входит. Вы должны приобрести его отдельно самостоятельно. Это должен быть источник питания с постоянным выходным напряжением постоянного тока в пределах диапазона, указанного в технических характеристиках выше. Можно использовать популярные импульсные блоки питания – зарядные устройства для ноутбуков. Однако следует учитывать, что самые дешевые импульсные блоки питания в силу своей конструкции могут вносить шумы в звуковой тракт. Конечно, для питания можно использовать любой тип аккумуляторов с соответствующими электрическими параметрами.

Какой блок питания купить?

Например: мы хочу получить максимальную мощность усилителя 2х50Вт. Таким образом, общая выходная мощность составит 100 Вт. Чаще всего максимальную мощность усилителей приводят при максимальном выходном напряжении и минимальном сопротивлении динамиков. Какой эффективностью или мощностью должен обладать блок питания? Рекомендуется использовать источник питания большей мощности, чем усилитель, чтобы иметь некоторый запас мощности. Предположим, что мы подключаем усилитель мощностью 100 Вт к блоку питания мощностью 120 Вт (запас мощности 20%). Следовательно, мы можем рассчитать минимальный выход по току для получения полной мощности.

P=UxI

где P - мощность в ваттах [Вт], U - напряжение в вольтах [В], I - ток указан в амперах [А]
